Inleiding in de sterkteleer Hoe sterk is iets

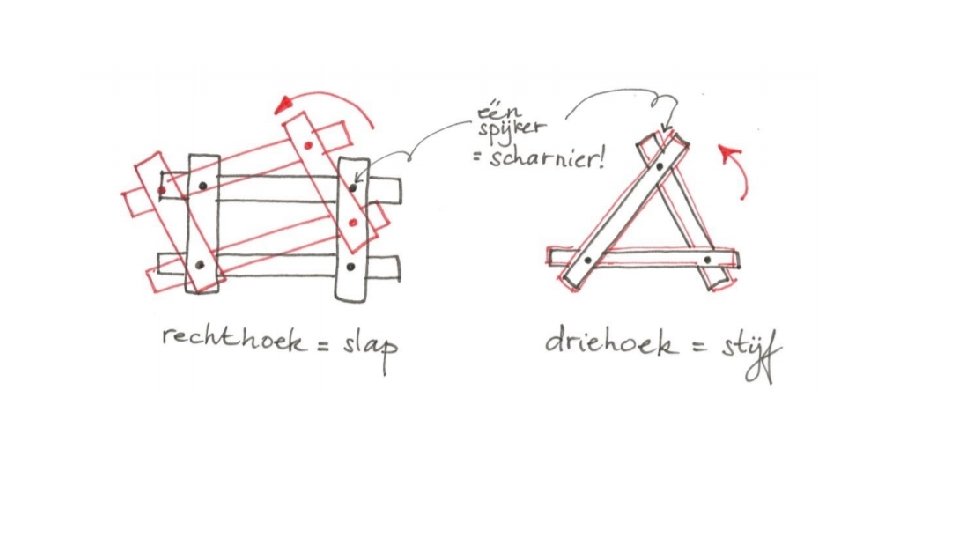

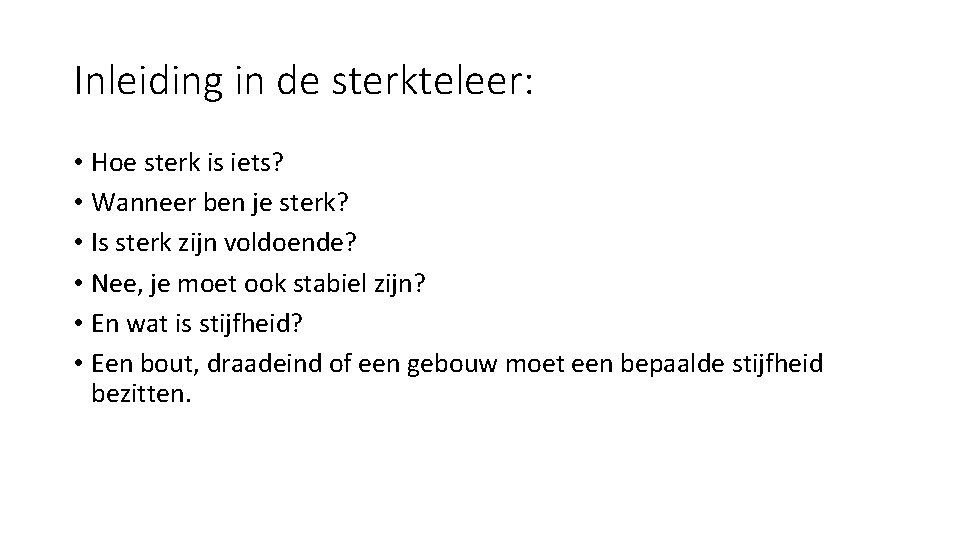

Inleiding in de sterkteleer: • Hoe sterk is iets? • Wanneer ben je sterk? • Is sterk zijn voldoende? • Nee, je moet ook stabiel zijn? • En wat is stijfheid? • Een bout, draadeind of een gebouw moet een bepaalde stijfheid bezitten.

Drie keer een S

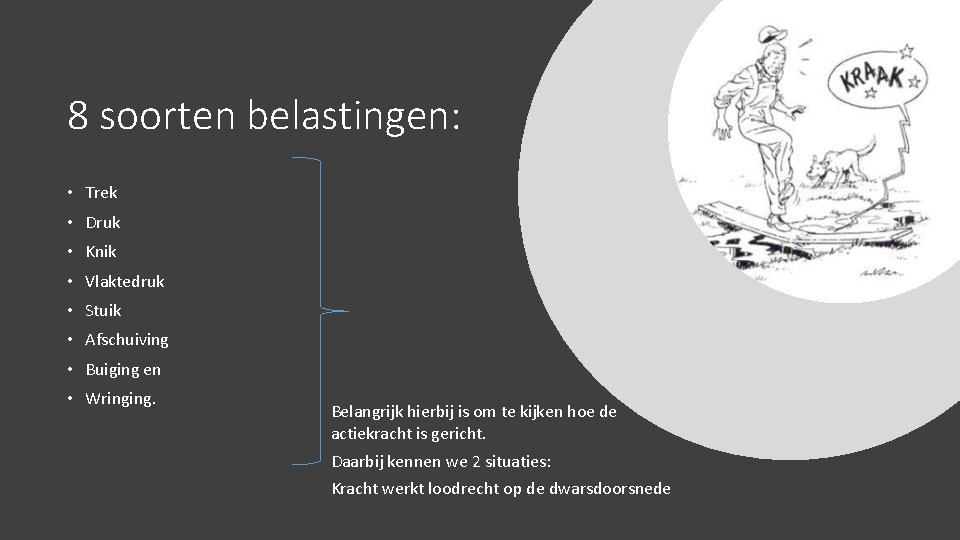

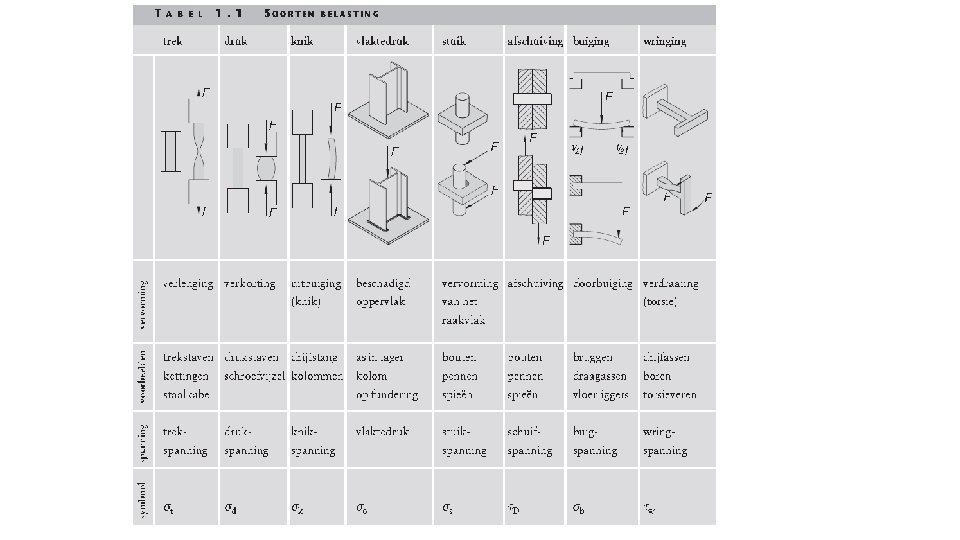

8 soorten belastingen: • Trek • Druk • Knik • Vlaktedruk • Stuik • Afschuiving • Buiging en • Wringing. Belangrijk hierbij is om te kijken hoe de actiekracht is gericht. Daarbij kennen we 2 situaties: Kracht werkt loodrecht op de dwarsdoorsnede

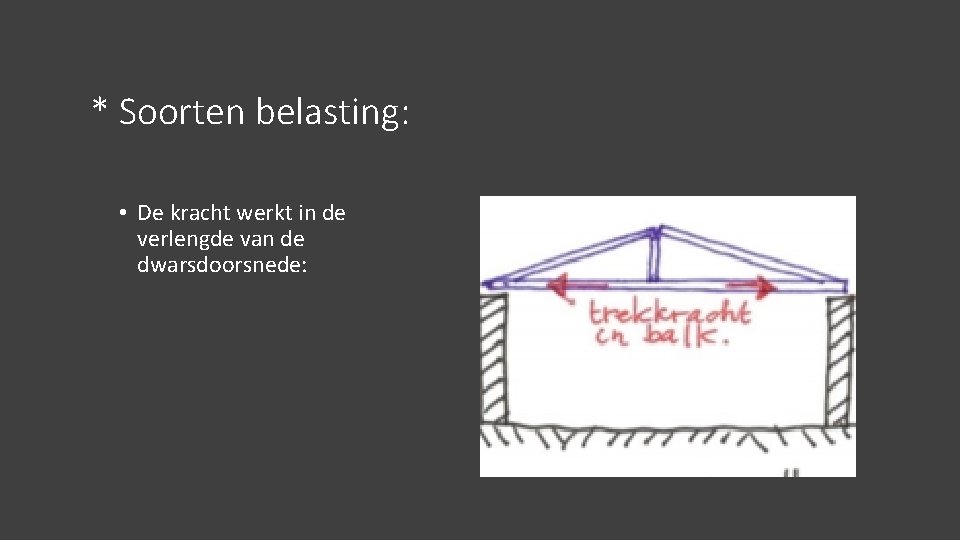

* Soorten belasting: • De kracht werkt in de verlengde van de dwarsdoorsnede:

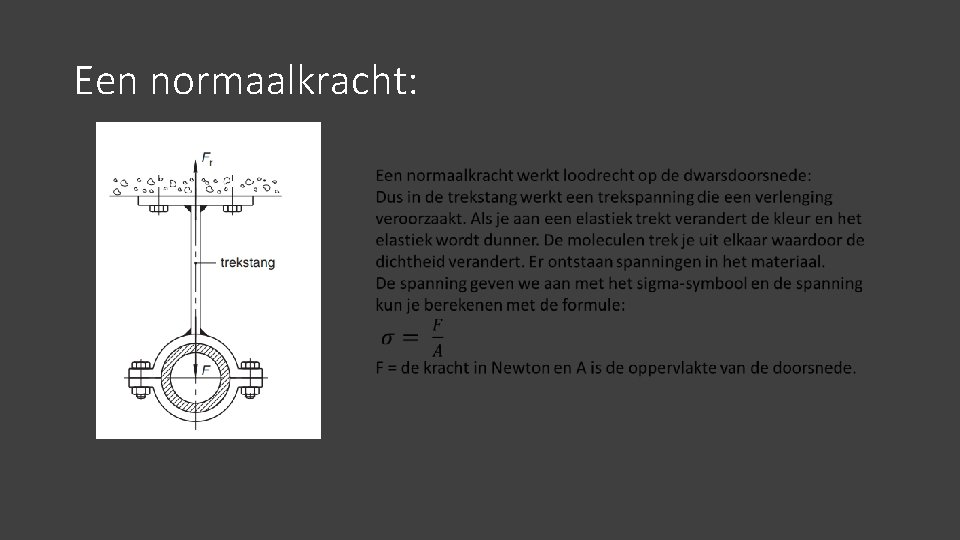

Een normaalkracht:

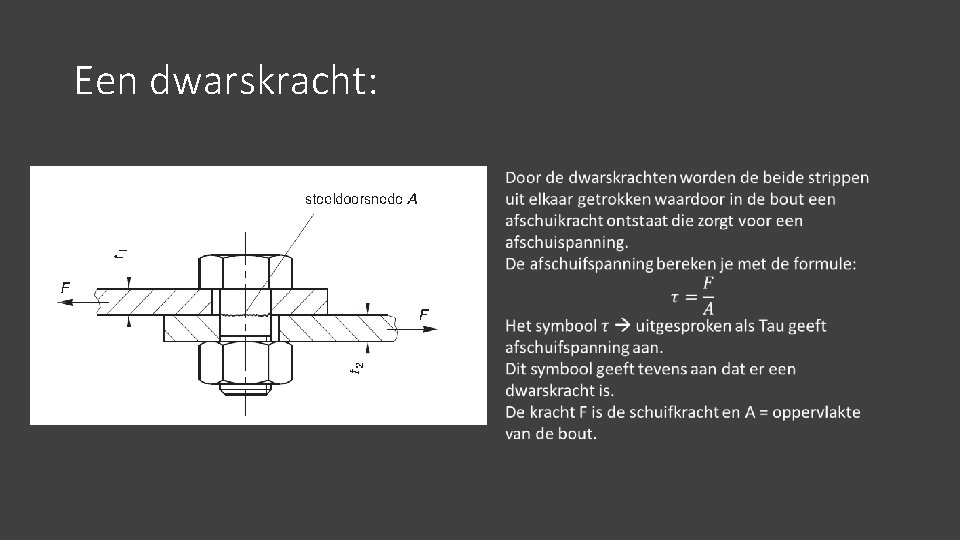

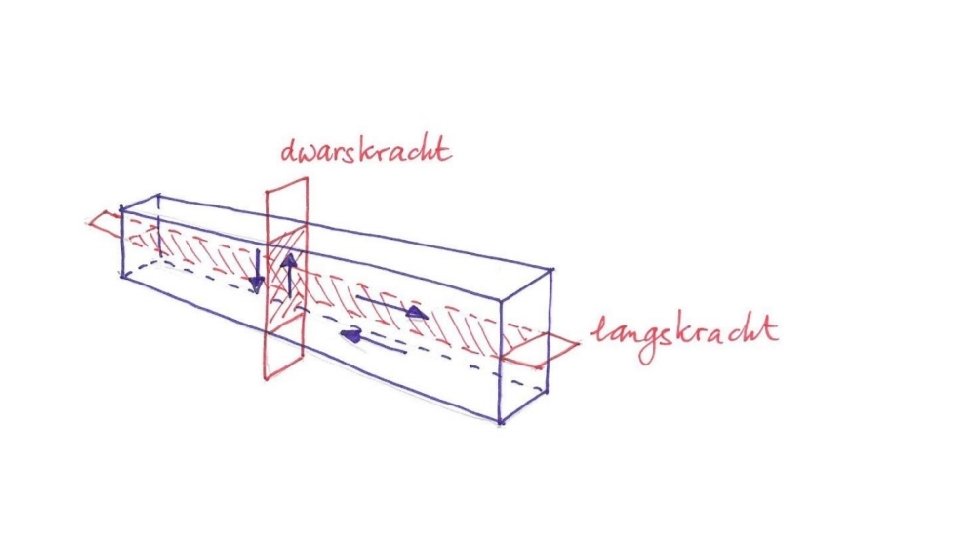

Een dwarskracht:

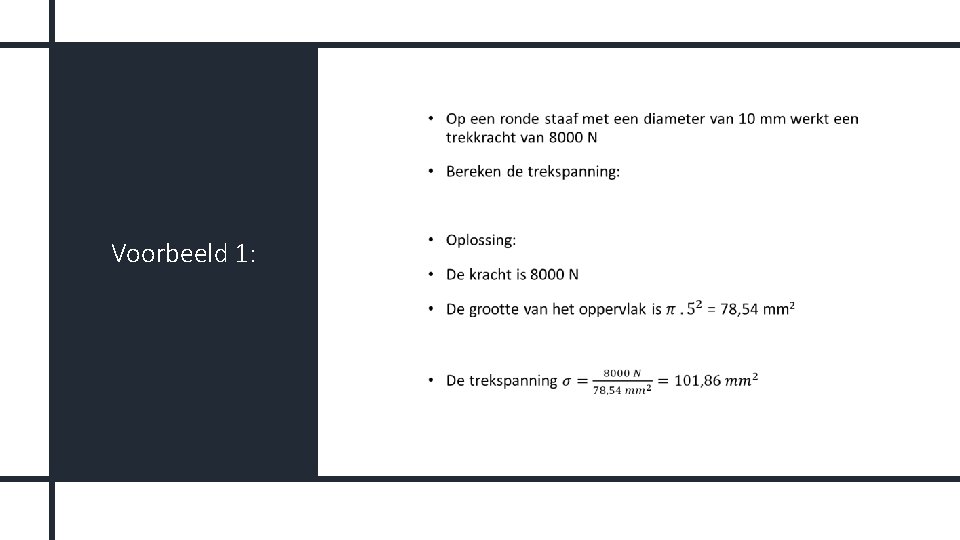

• Voorbeeld 1:

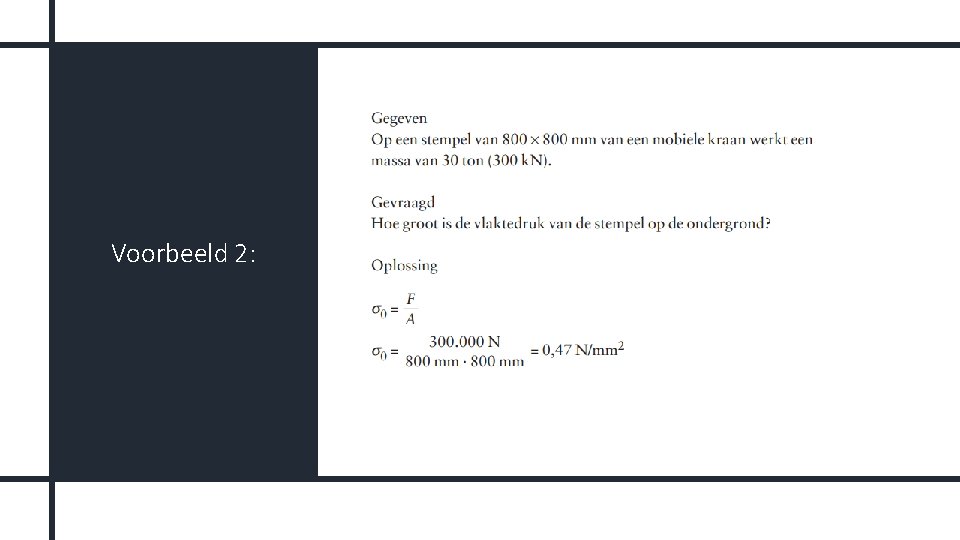

Voorbeeld 2:

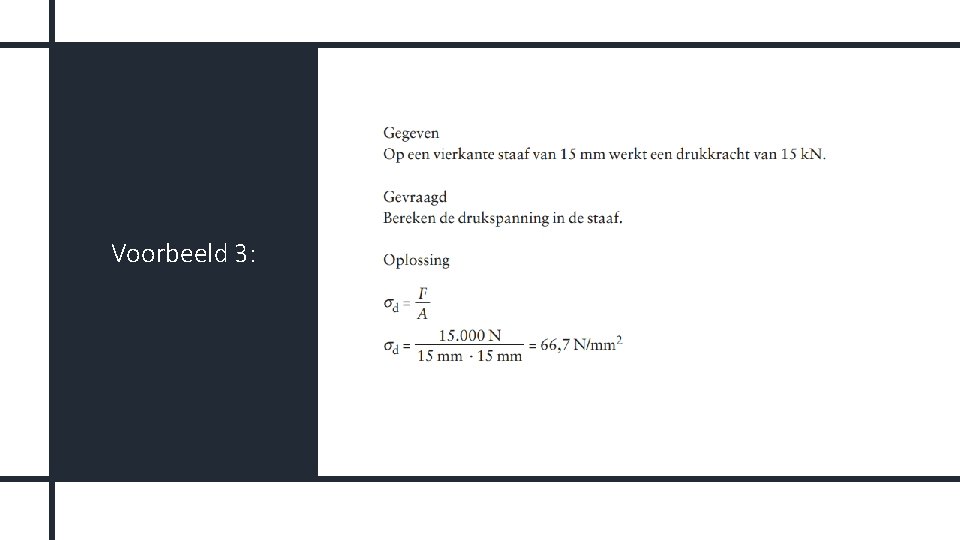

Voorbeeld 3:

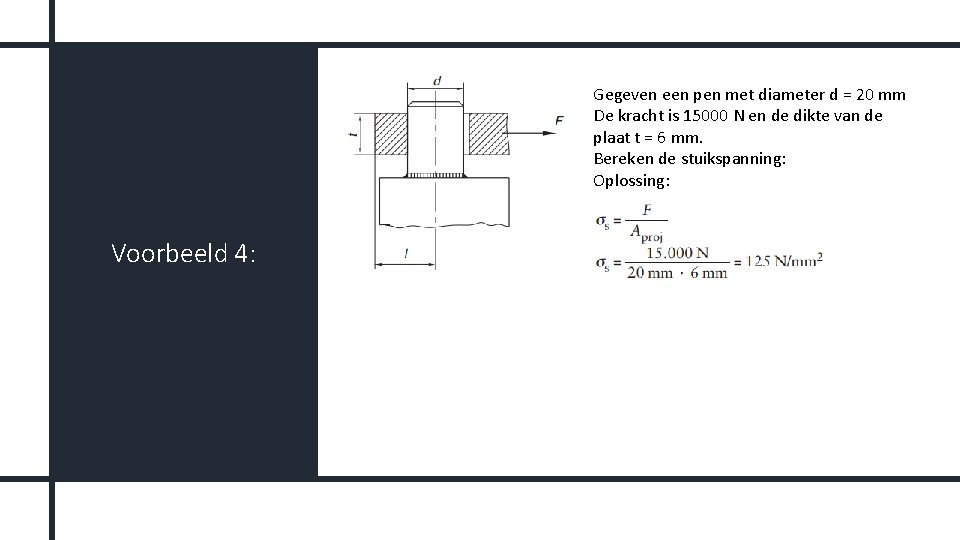

Gegeven een pen met diameter d = 20 mm De kracht is 15000 N en de dikte van de plaat t = 6 mm. Bereken de stuikspanning: Oplossing: Voorbeeld 4:

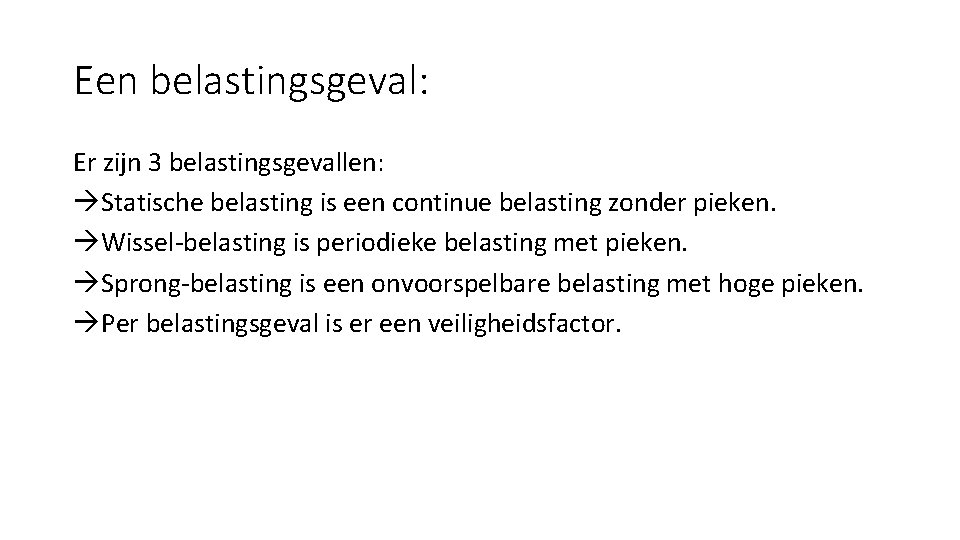

Een belastingsgeval: Er zijn 3 belastingsgevallen: àStatische belasting is een continue belasting zonder pieken. àWissel-belasting is periodieke belasting met pieken. àSprong-belasting is een onvoorspelbare belasting met hoge pieken. àPer belastingsgeval is er een veiligheidsfactor.

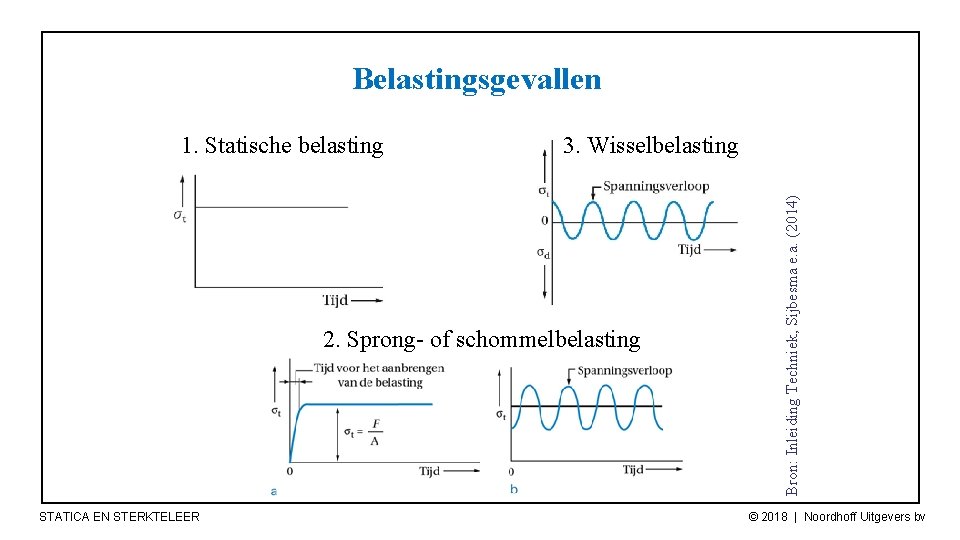

Belastingsgevallen 3. Wisselbelasting 2. Sprong- of schommelbelasting STATICA EN STERKTELEER Bron: Inleiding Techniek, Sijbesma e. a. (2014) 1. Statische belasting © 2018 | Noordhoff Uitgevers bv

STATICA EN STERKTELEER © 2018 | Noordhoff Uitgevers bv

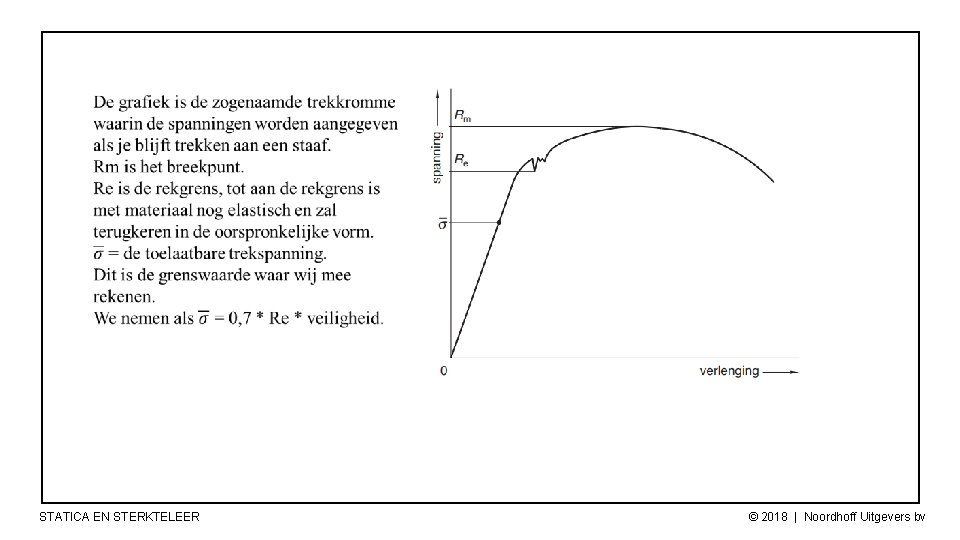

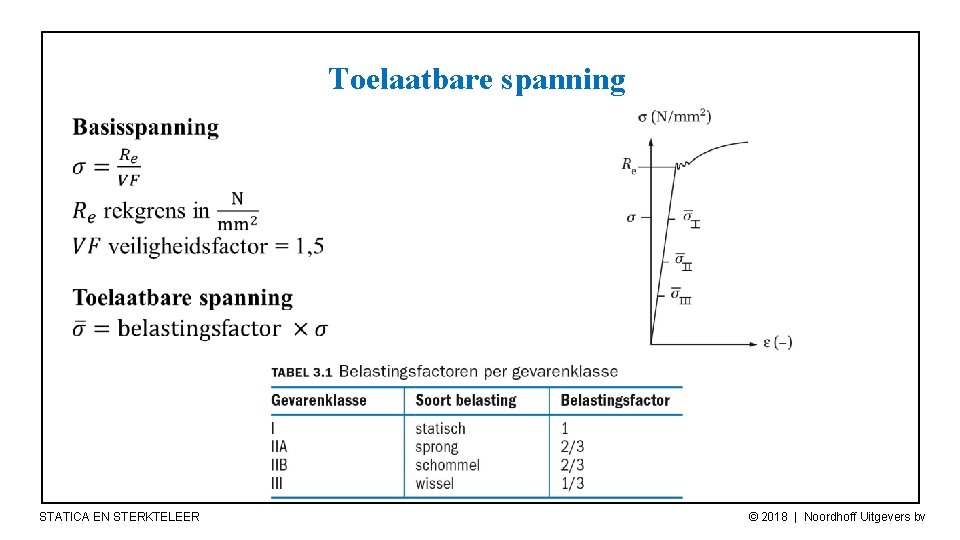

Toelaatbare spanning STATICA EN STERKTELEER © 2018 | Noordhoff Uitgevers bv

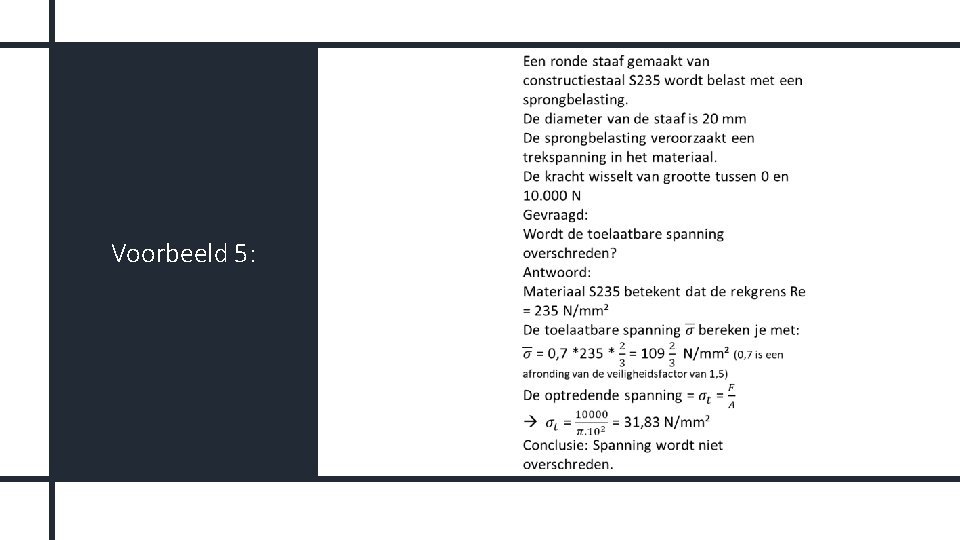

Voorbeeld 5:

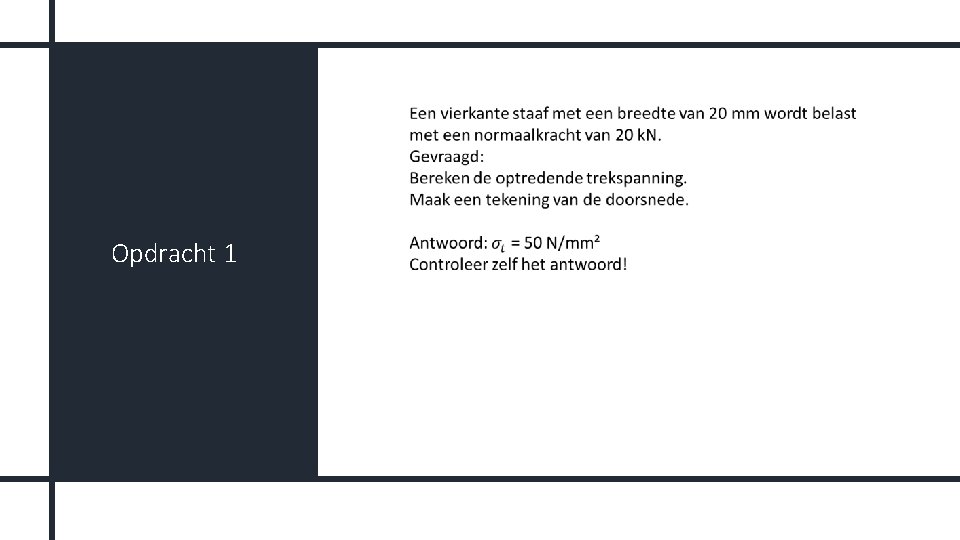

Opdracht 1

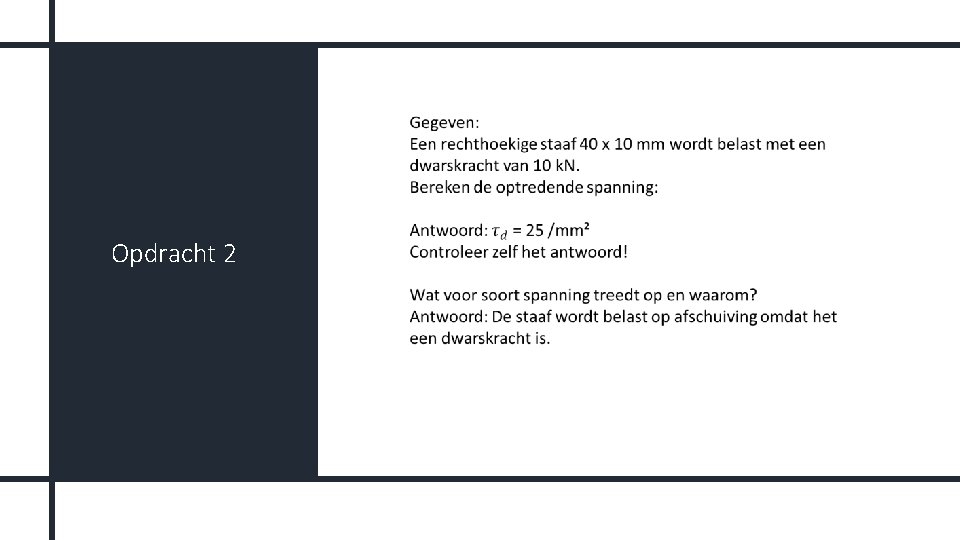

Opdracht 2

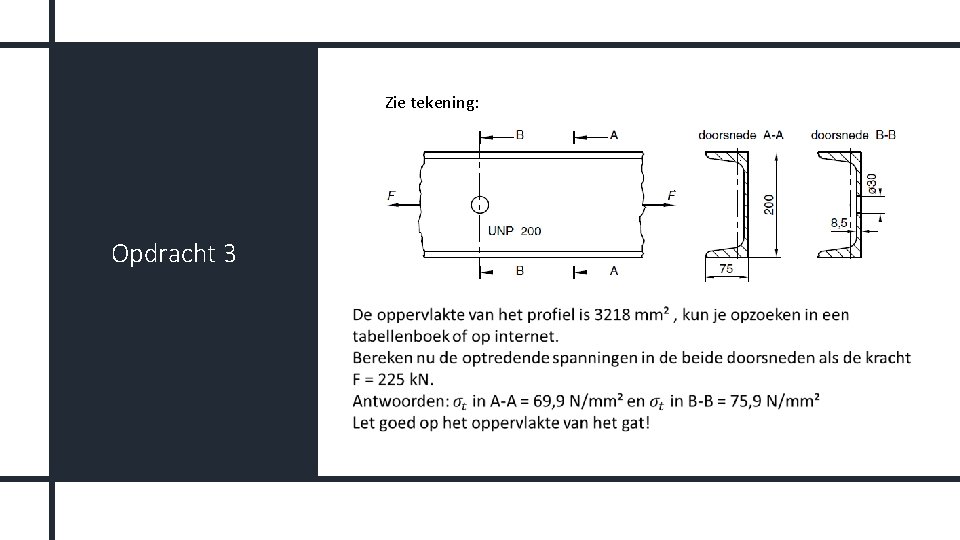

Zie tekening: Opdracht 3

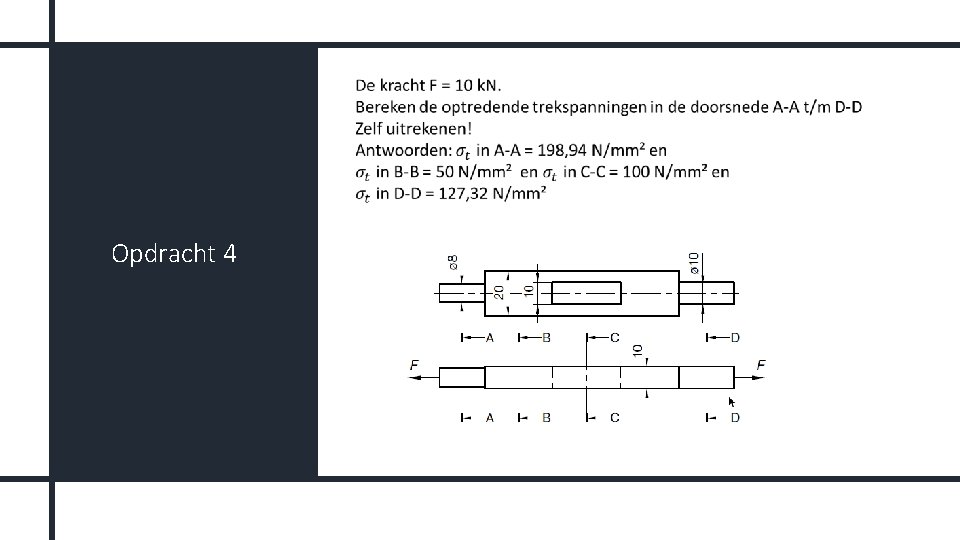

Opdracht 4

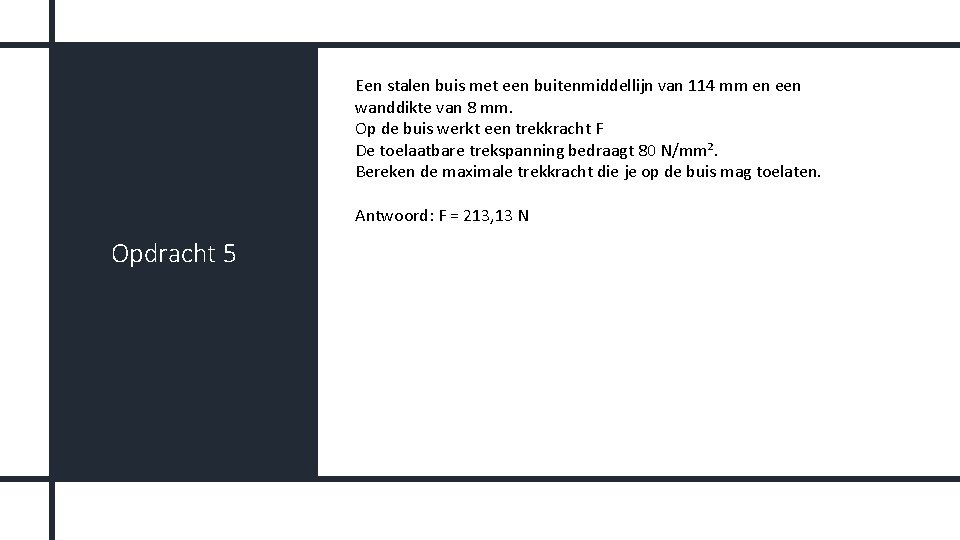

Een stalen buis met een buitenmiddellijn van 114 mm en een wanddikte van 8 mm. Op de buis werkt een trekkracht F De toelaatbare trekspanning bedraagt 80 N/mm². Bereken de maximale trekkracht die je op de buis mag toelaten. Antwoord: F = 213, 13 N Opdracht 5

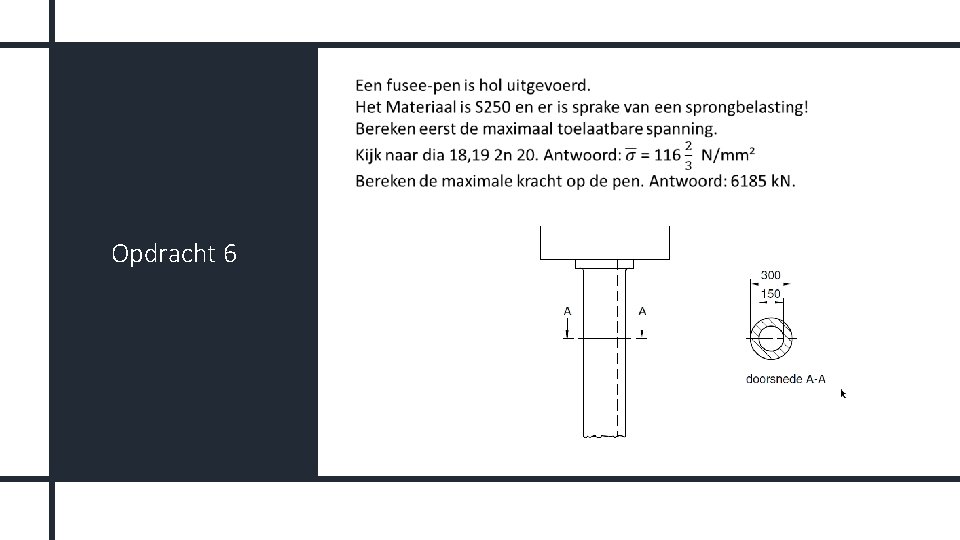

Opdracht 6

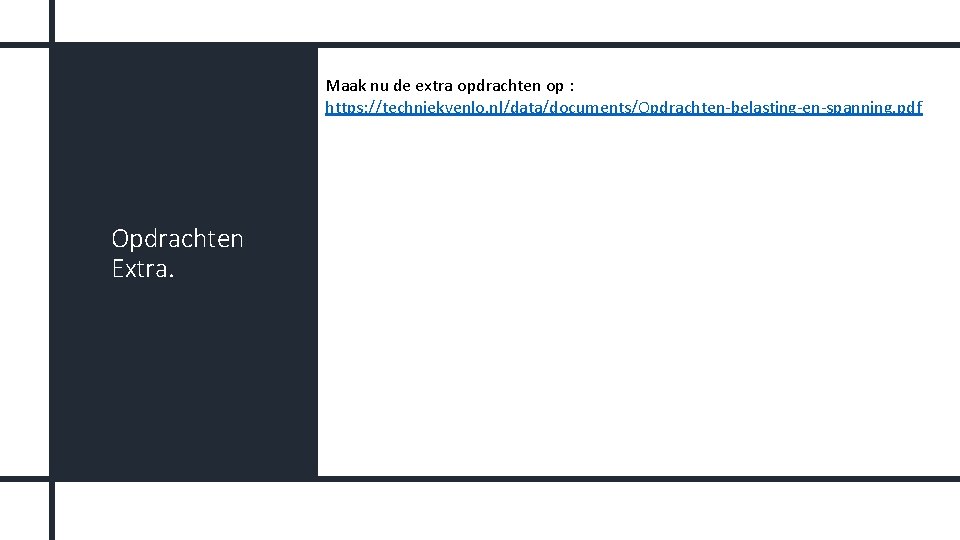

Maak nu de extra opdrachten op : https: //techniekvenlo. nl/data/documents/Opdrachten-belasting-en-spanning. pdf Opdrachten Extra.
