Inleiding Elektrotechniek 2 Informatieverwerkende systemen Input Black box

Inleiding Elektrotechniek 2

Informatieverwerkende systemen Input Black box Output

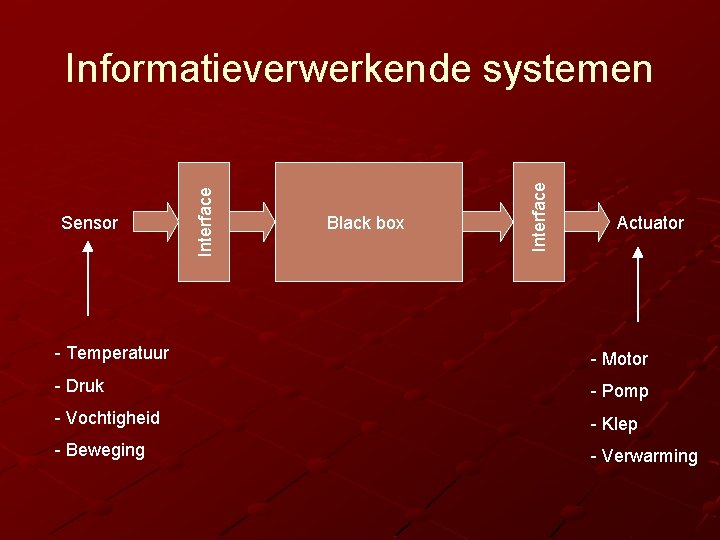

Black box Interface Sensor Interface Informatieverwerkende systemen Actuator - Temperatuur - Motor - Druk - Pomp - Vochtigheid - Klep - Beweging - Verwarming

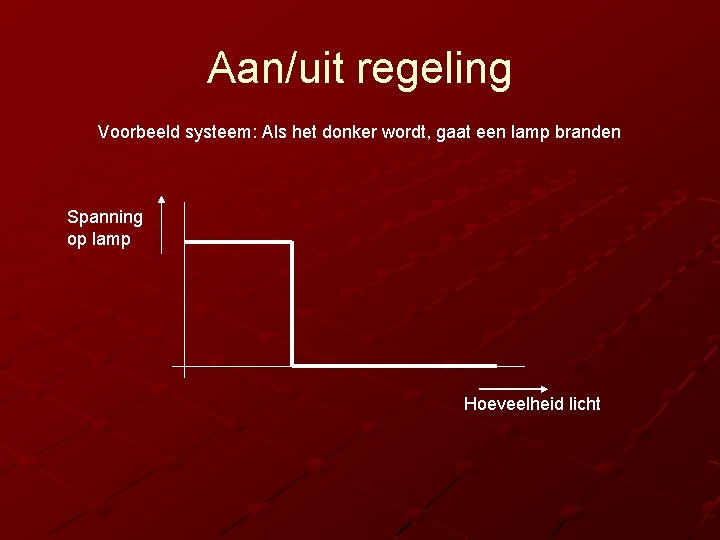

Aan/uit regeling Voorbeeld systeem: Als het donker wordt, gaat een lamp branden Spanning op lamp Hoeveelheid licht

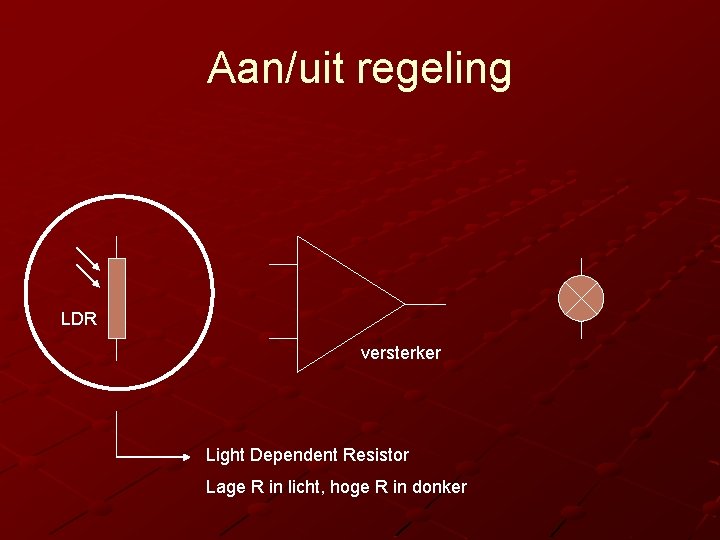

Aan/uit regeling LDR versterker Light Dependent Resistor Lage R in licht, hoge R in donker

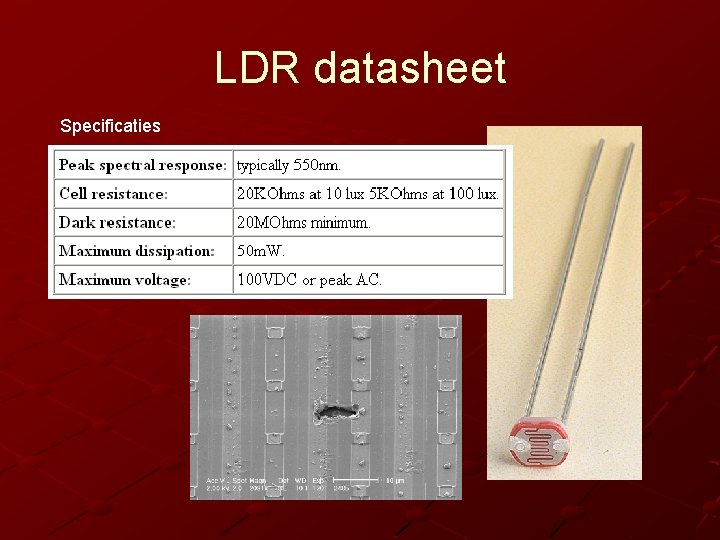

LDR datasheet Specificaties

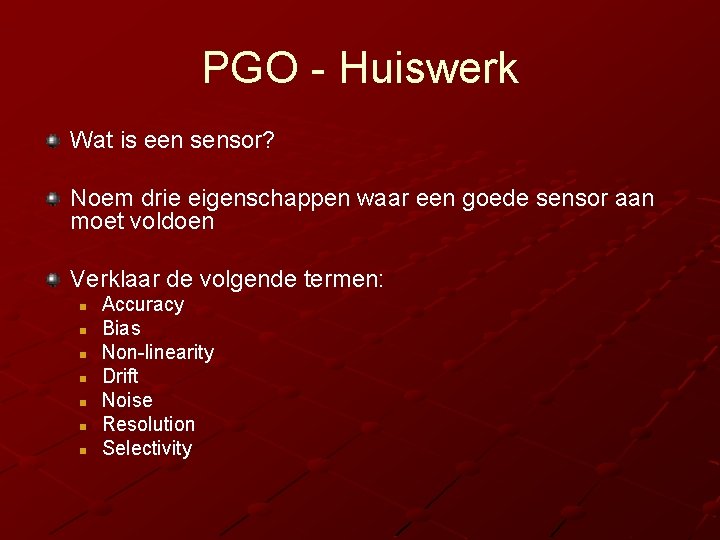

PGO - Huiswerk Wat is een sensor? Noem drie eigenschappen waar een goede sensor aan moet voldoen Verklaar de volgende termen: n n n n Accuracy Bias Non-linearity Drift Noise Resolution Selectivity

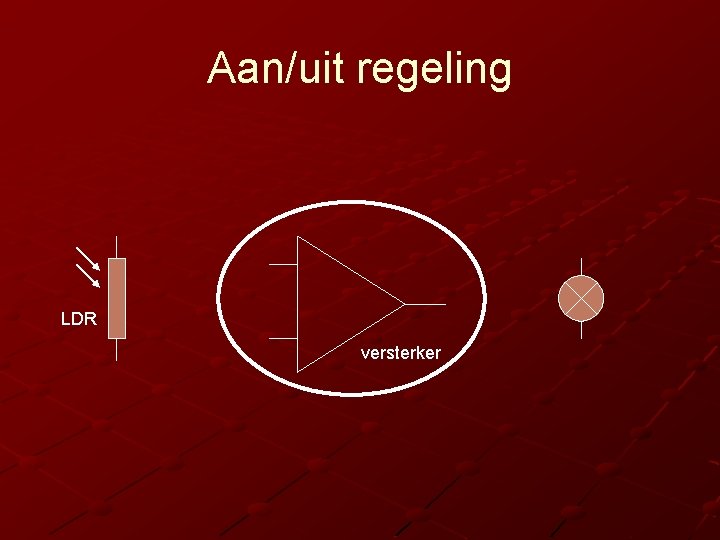

Aan/uit regeling LDR versterker

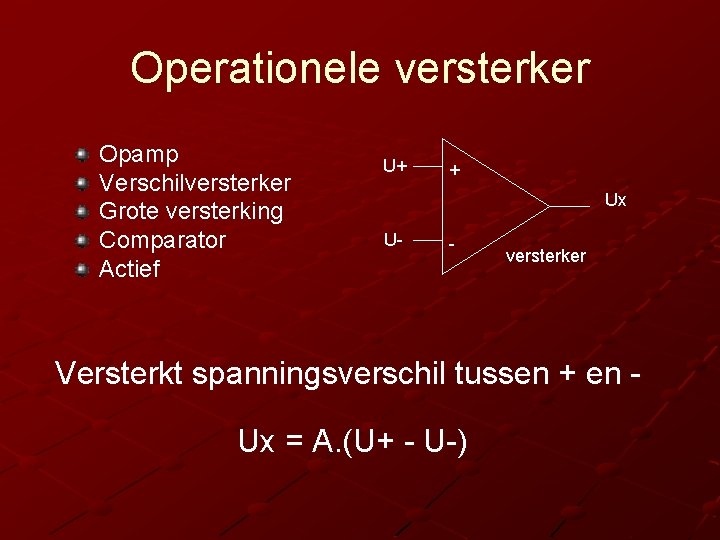

Operationele versterker Opamp Verschilversterker Grote versterking Comparator Actief U+ + Ux U- - versterker Versterkt spanningsverschil tussen + en Ux = A. (U+ - U-)

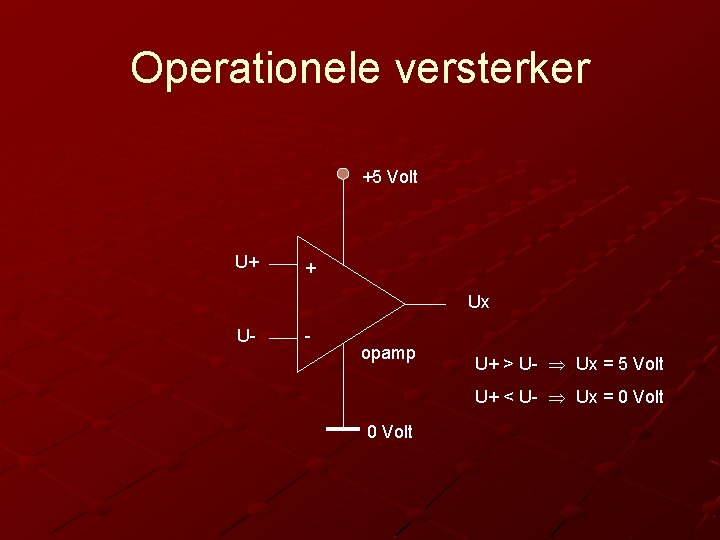

Operationele versterker +5 Volt U+ + Ux U- - opamp U+ > U- Ux = 5 Volt U+ < U- Ux = 0 Volt

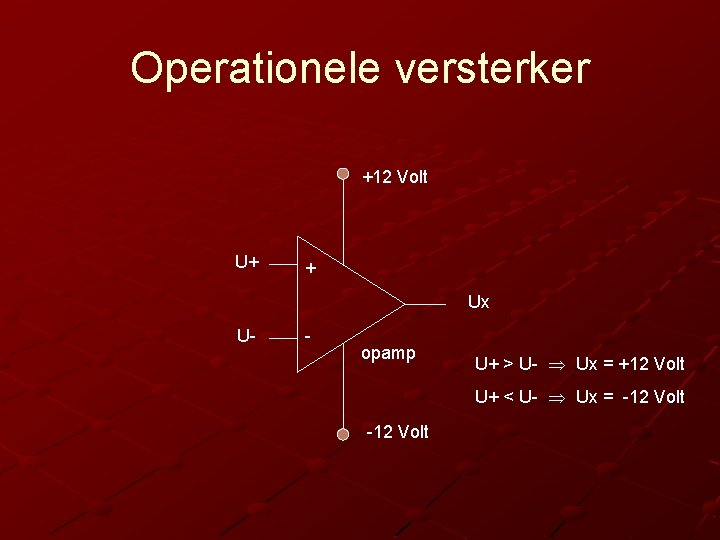

Operationele versterker +12 Volt U+ + Ux U- - opamp U+ > U- Ux = +12 Volt U+ < U- Ux = -12 Volt

Opamp als comparator +5 Volt LDR ? + - opamp 0 Volt

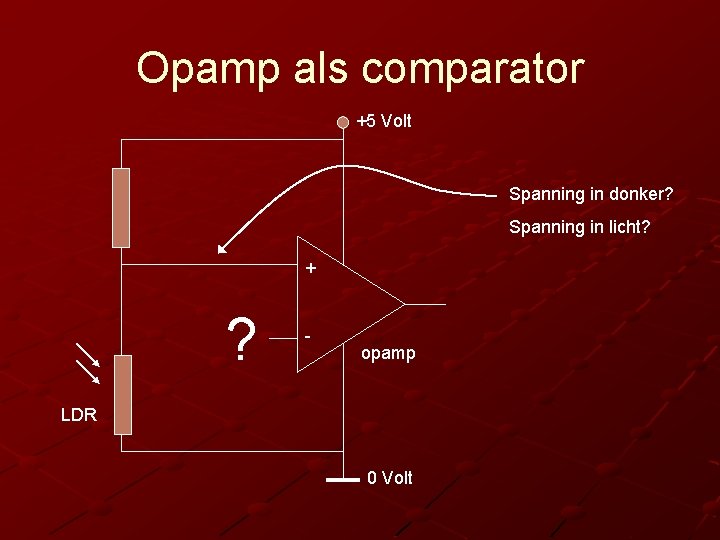

Opamp als comparator +5 Volt Spanning in donker? Spanning in licht? + ? - opamp LDR 0 Volt

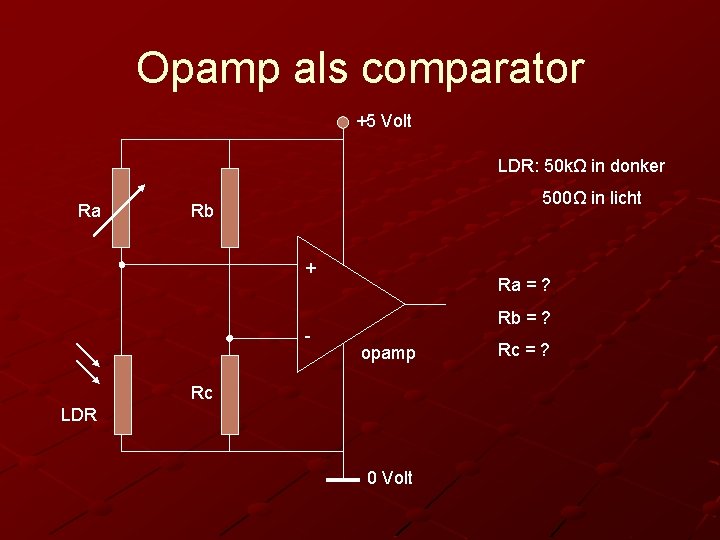

Opamp als comparator +5 Volt LDR: 50 kΩ in donker Ra 500Ω in licht Rb + - Ra = ? Rb = ? opamp Rc LDR 0 Volt Rc = ?

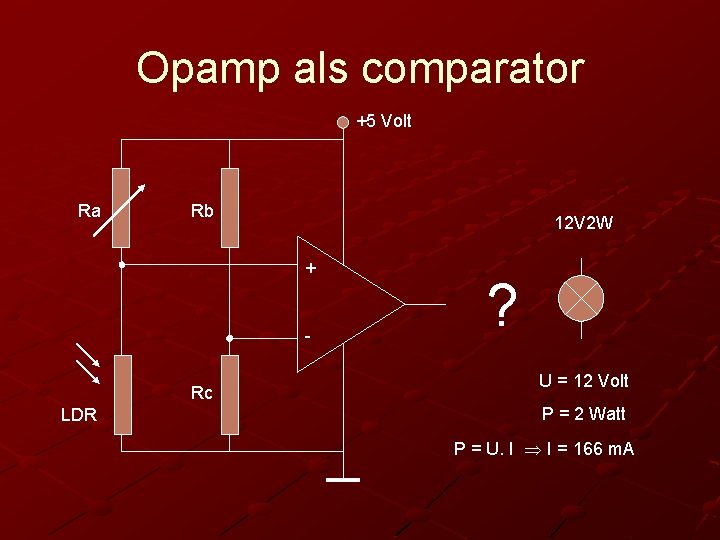

Opamp als comparator +5 Volt Ra Rb 12 V 2 W + Rc LDR ? U = 12 Volt P = 2 Watt P = U. I I = 166 m. A
