Inleiding computersystemen en netwerken Hogeschool van Utrecht Institute

Inleiding computersystemen en netwerken Hogeschool van Utrecht / Institute for Computer, Communication and Media Technology 1

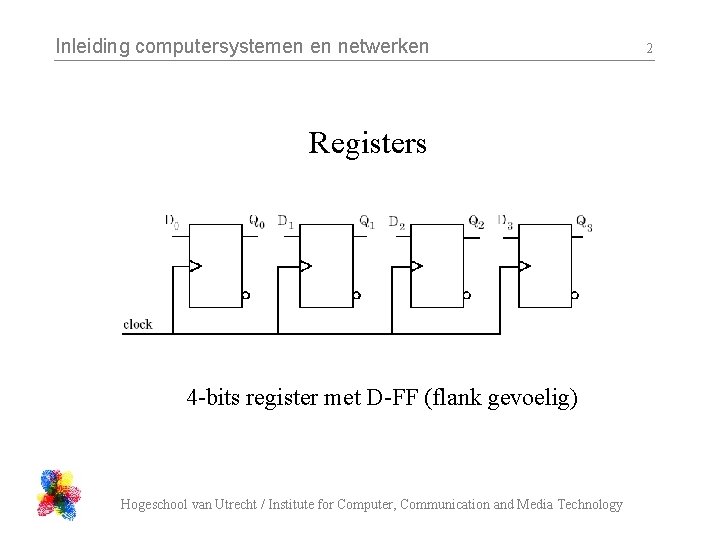

Inleiding computersystemen en netwerken Registers 4 -bits register met D-FF (flank gevoelig) Hogeschool van Utrecht / Institute for Computer, Communication and Media Technology 2

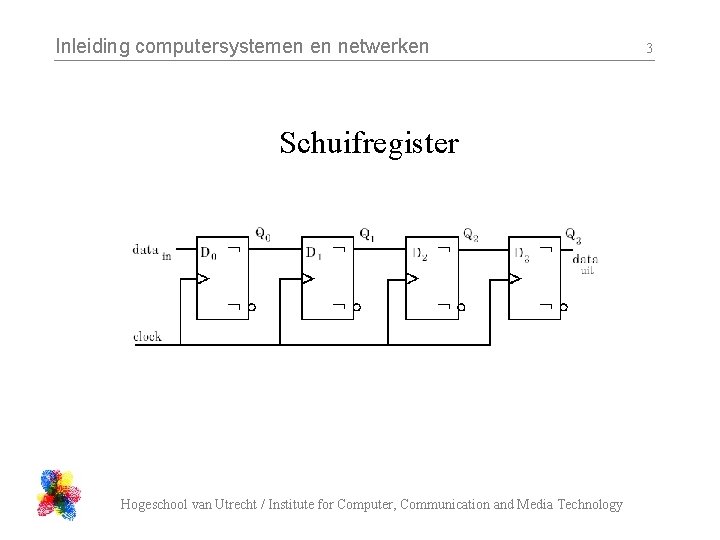

Inleiding computersystemen en netwerken Schuifregister Hogeschool van Utrecht / Institute for Computer, Communication and Media Technology 3

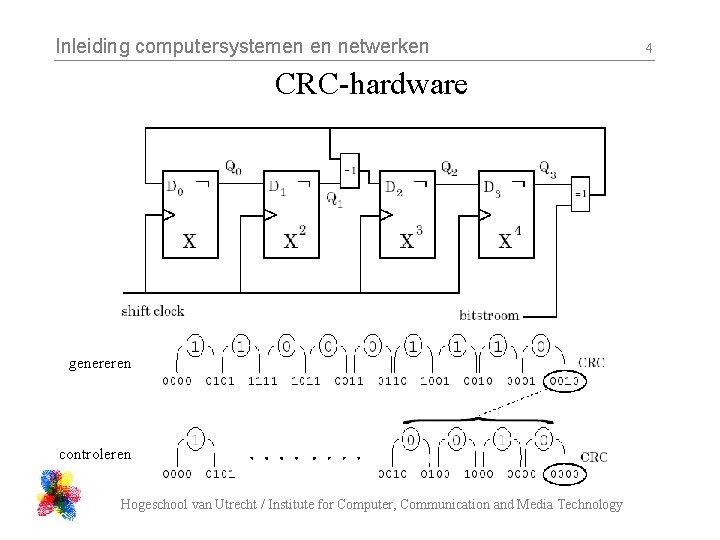

Inleiding computersystemen en netwerken CRC-hardware genereren controleren Hogeschool van Utrecht / Institute for Computer, Communication and Media Technology 4

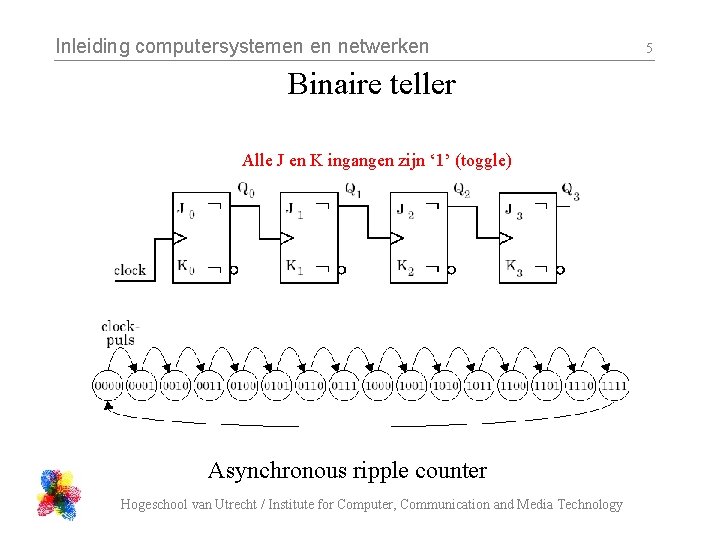

Inleiding computersystemen en netwerken Binaire teller Alle J en K ingangen zijn ‘ 1’ (toggle) Asynchronous ripple counter Hogeschool van Utrecht / Institute for Computer, Communication and Media Technology 5

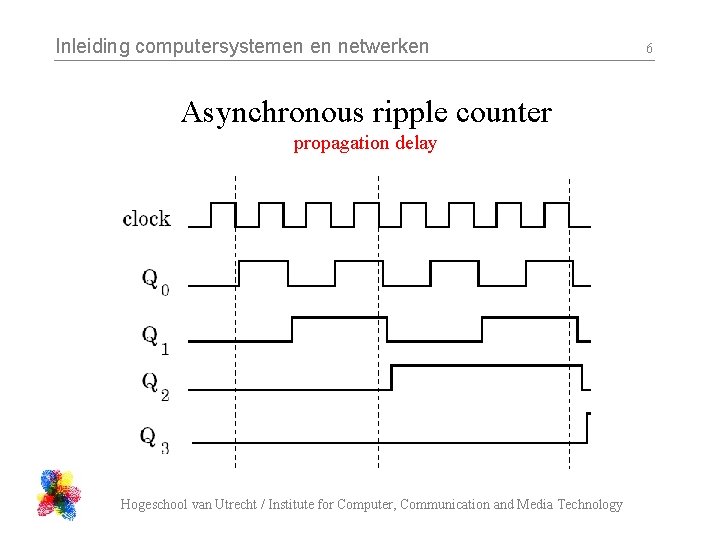

Inleiding computersystemen en netwerken Asynchronous ripple counter propagation delay Hogeschool van Utrecht / Institute for Computer, Communication and Media Technology 6

Inleiding computersystemen en netwerken Codedetector of selector Hogeschool van Utrecht / Institute for Computer, Communication and Media Technology 7

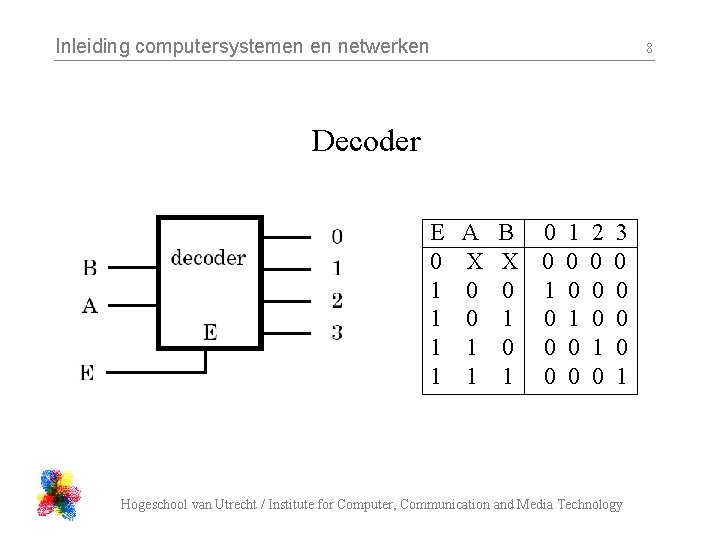

Inleiding computersystemen en netwerken 8 Decoder E 0 1 1 A X 0 0 1 1 B X 0 1 0 0 1 0 0 2 0 0 0 1 0 3 0 0 1 Hogeschool van Utrecht / Institute for Computer, Communication and Media Technology

Inleiding computersystemen en netwerken 9 Encoder E 0 1 1 1 0 x 0 1 x x x 1 x 0 0 1 x x 2 x 0 0 0 1 x 3 x 0 0 1 A 0 0 1 1 B 0 0 0 1 Hogeschool van Utrecht / Institute for Computer, Communication and Media Technology

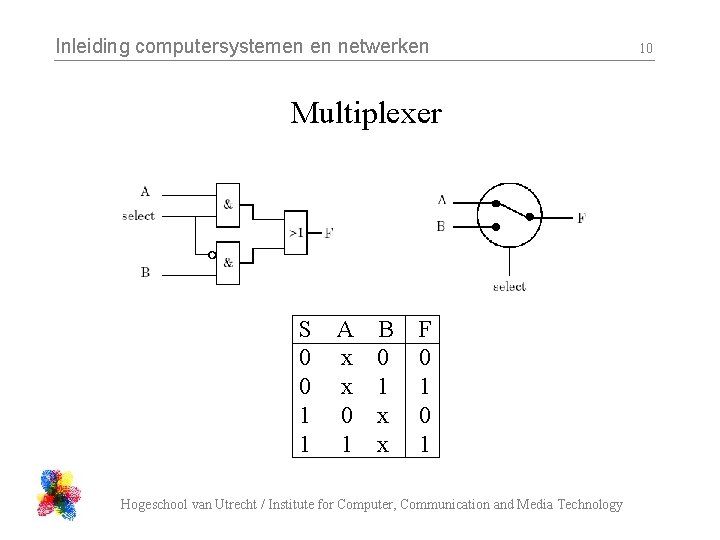

Inleiding computersystemen en netwerken Multiplexer S 0 0 1 1 A x x 0 1 B 0 1 x x F 0 1 Hogeschool van Utrecht / Institute for Computer, Communication and Media Technology 10

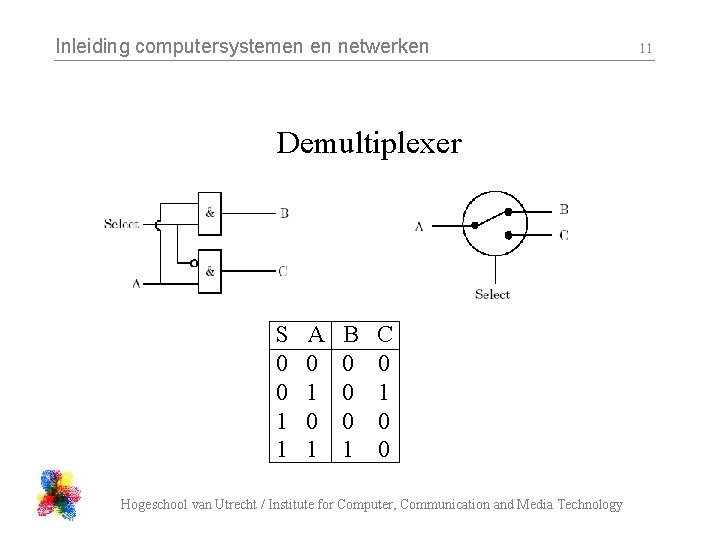

Inleiding computersystemen en netwerken Demultiplexer S 0 0 1 1 A 0 1 B 0 0 0 1 C 0 1 0 0 Hogeschool van Utrecht / Institute for Computer, Communication and Media Technology 11

Inleiding computersystemen en netwerken Comparator Hogeschool van Utrecht / Institute for Computer, Communication and Media Technology 12

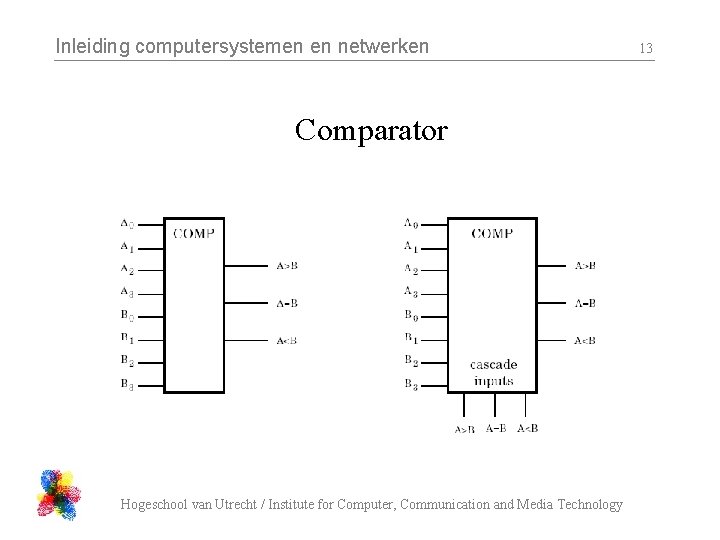

Inleiding computersystemen en netwerken Comparator Hogeschool van Utrecht / Institute for Computer, Communication and Media Technology 13

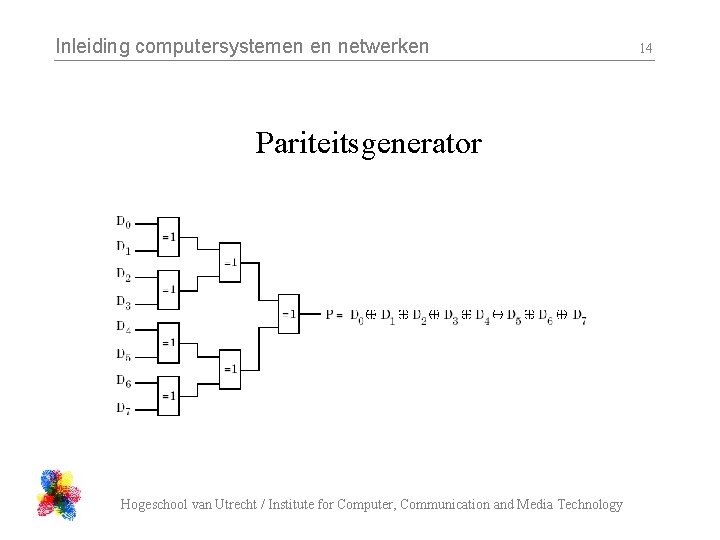

Inleiding computersystemen en netwerken Pariteitsgenerator Hogeschool van Utrecht / Institute for Computer, Communication and Media Technology 14

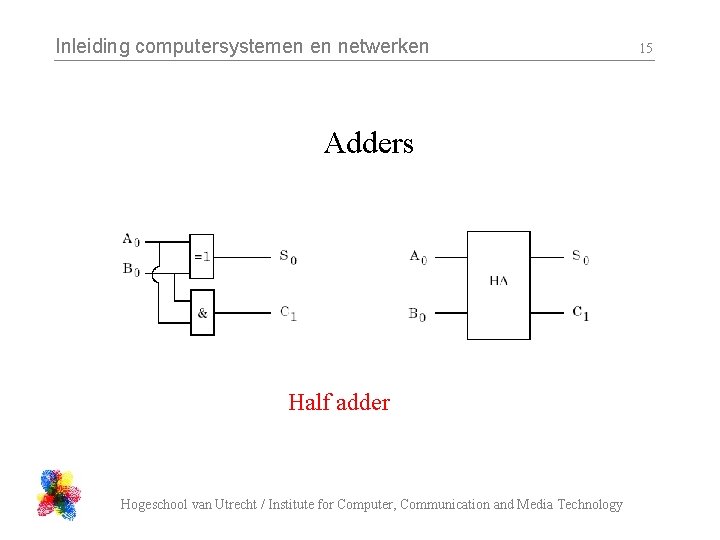

Inleiding computersystemen en netwerken Adders Half adder Hogeschool van Utrecht / Institute for Computer, Communication and Media Technology 15

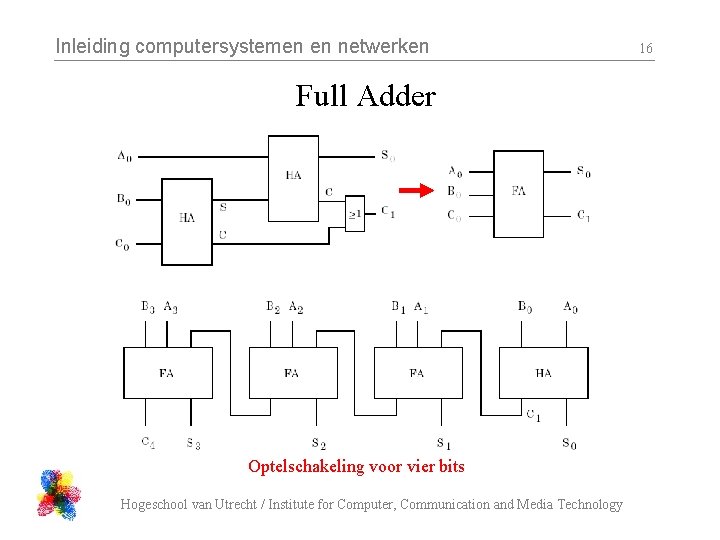

Inleiding computersystemen en netwerken Full Adder Optelschakeling voor vier bits Hogeschool van Utrecht / Institute for Computer, Communication and Media Technology 16

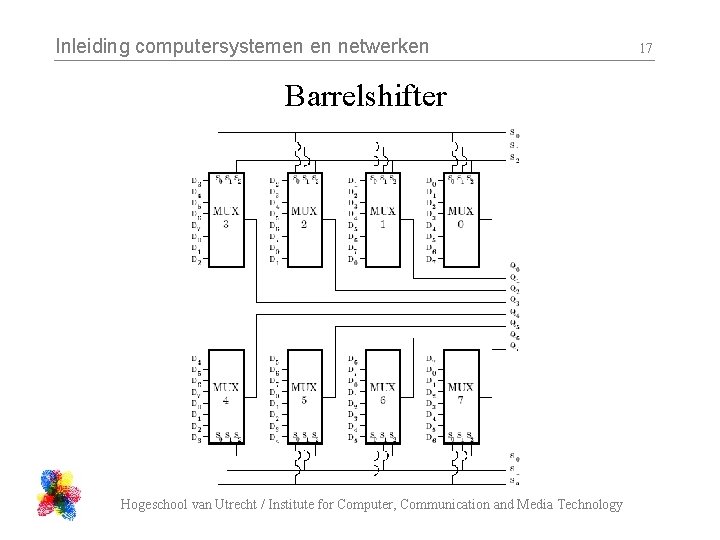

Inleiding computersystemen en netwerken Barrelshifter Hogeschool van Utrecht / Institute for Computer, Communication and Media Technology 17

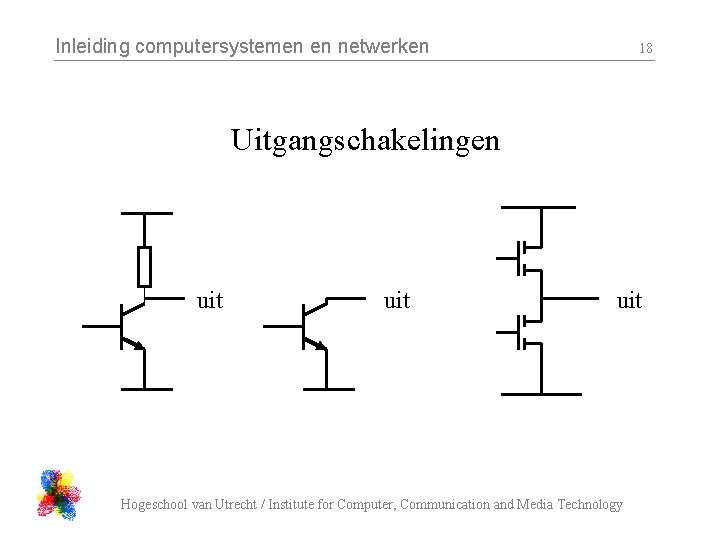

Inleiding computersystemen en netwerken 18 Uitgangschakelingen uit uit Hogeschool van Utrecht / Institute for Computer, Communication and Media Technology

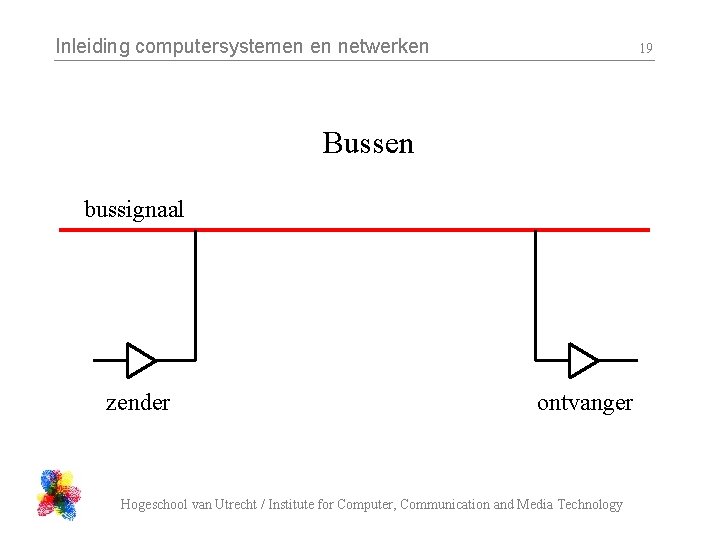

Inleiding computersystemen en netwerken 19 Bussen bussignaal zender ontvanger Hogeschool van Utrecht / Institute for Computer, Communication and Media Technology

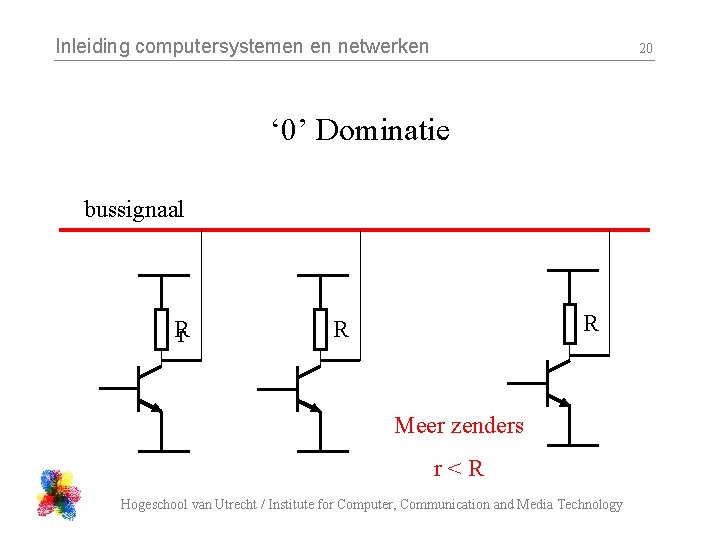

Inleiding computersystemen en netwerken 20 ‘ 0’ Dominatie bussignaal Rr R R Meer zenders r<R Hogeschool van Utrecht / Institute for Computer, Communication and Media Technology

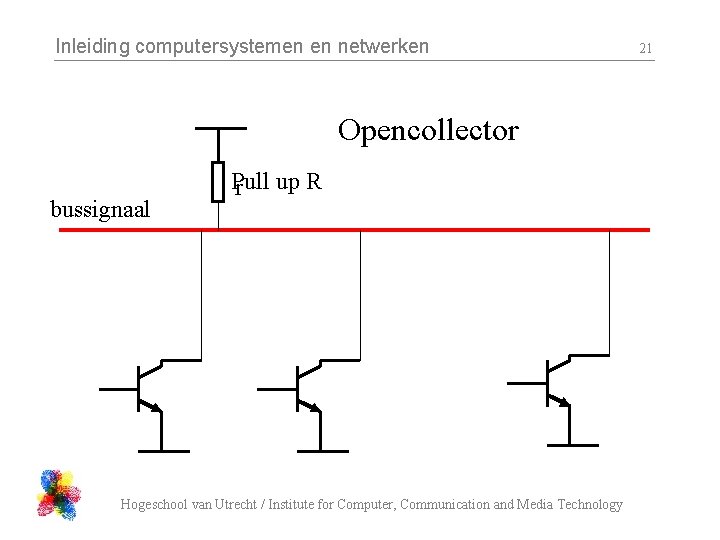

Inleiding computersystemen en netwerken Opencollector bussignaal Pull r up R Hogeschool van Utrecht / Institute for Computer, Communication and Media Technology 21

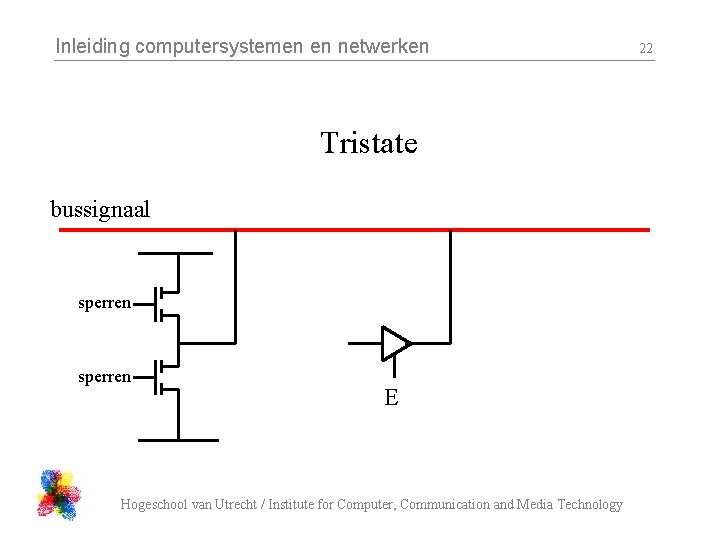

Inleiding computersystemen en netwerken Tristate bussignaal sperren E Hogeschool van Utrecht / Institute for Computer, Communication and Media Technology 22

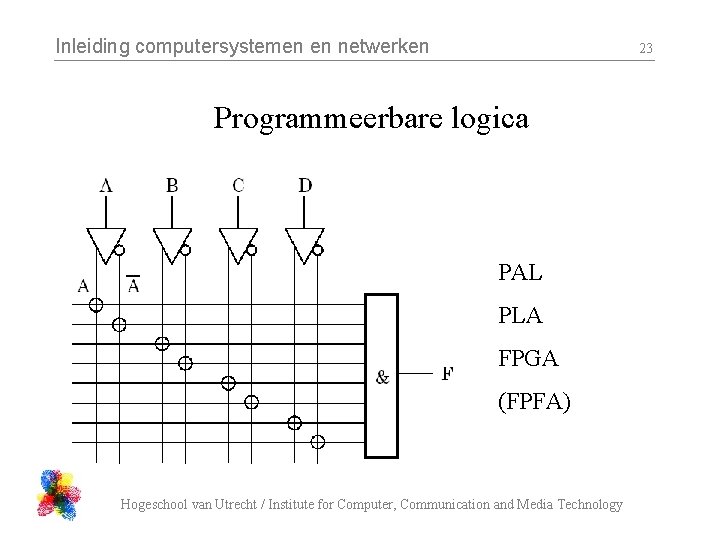

Inleiding computersystemen en netwerken 23 Programmeerbare logica PAL PLA FPGA (FPFA) Hogeschool van Utrecht / Institute for Computer, Communication and Media Technology

Inleiding computersystemen en netwerken Opdracht • bestudeer paragraaf 4. 11 t/m 4. 14 • practicum: 4 x 4 multiplyer proef Hogeschool van Utrecht / Institute for Computer, Communication and Media Technology 24
