Inleidende begrippen i v m elektrische stroom 1

Inleidende begrippen i. v. m. elektrische stroom

(1) Stroomsterkte • Microscopische schaal wel stroom geen stroom beweging van de vrije elektronen is ongeordend beweging van de vrije elektronen is geordend

• Definitie Q A = lading die per tijdseenheid door een doorsnede van de geleider loopt

I= Q C t s A staat voor Ampère =A

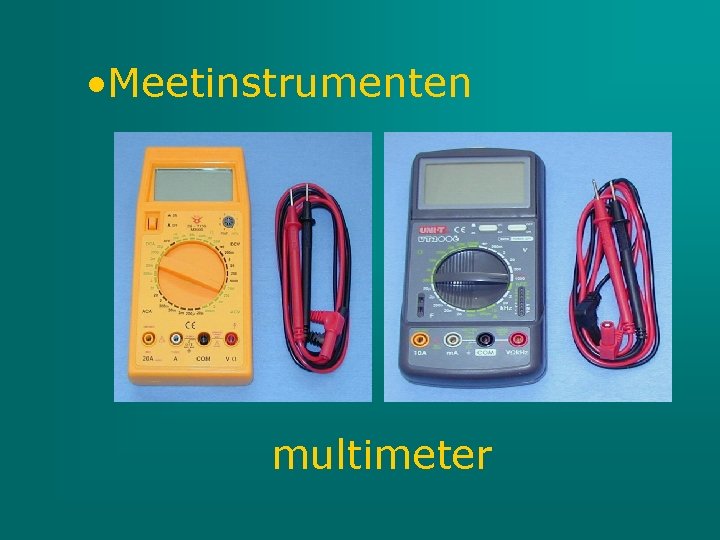

• Meetinstrumenten multimeter

• Multimeter schakelen als A-meter 10 A A com V/ De aansluitbussen

• Multimeter schakelen als A-meter De regelknop 10 A A com V/ DCA - gebied

• Multimeter schakelen als A-meter Toelichting: DCA staat voor gelijkstroom ACA staat voor wisselstroom

(2) Spanning

• Losse geleider De vrije elektronen bewegen in alle richtingen en zinnen

• Geleider onder spanning De vrije elektronen bewegen in dezelfde richting en zin

• Spanningsbron

• Spanningsbron, symbolische voorstelling - + spanningsbron, vaste waarde - + regelbare spanningsbron

• Symbool voor spanning U [U] = V V staat voor Volt

• Multimeter schakelen als V-meter 10 A A com V/ De aansluitbussen

• Multimeter schakelen als V-meter De regelknop 10 A A com V/ DCV - gebied

• Multimeter schakelen als V-meter Toelichting: DCV staat voor gelijkspanning ACV staat voor wisselspanning

• Conventionele stroomzin en werkelijke zin van de elektronenstroom

(3) Weerstand

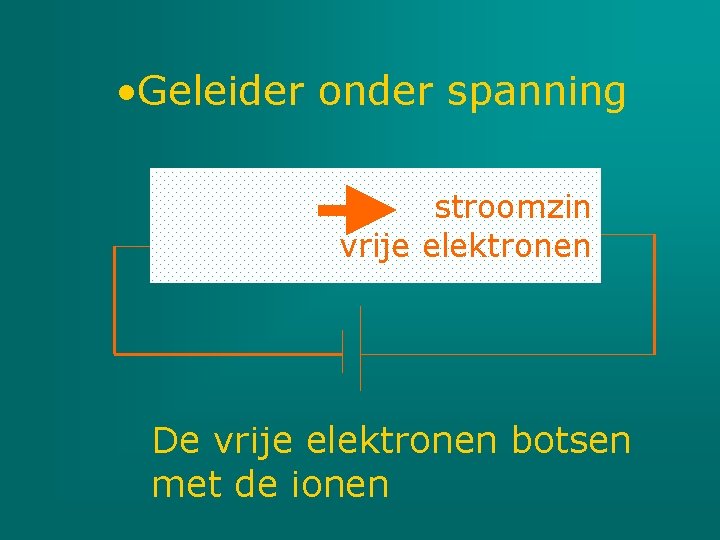

• Geleider onder spanning stroomzin vrije elektronen De vrije elektronen botsen met de ionen

• Geleider onder spanning De vrije elektronen botsen met de ionen. Elke botsing hindert de elektronenstroom. Dit verschijnsel bepaalt de weerstand van de geleider.

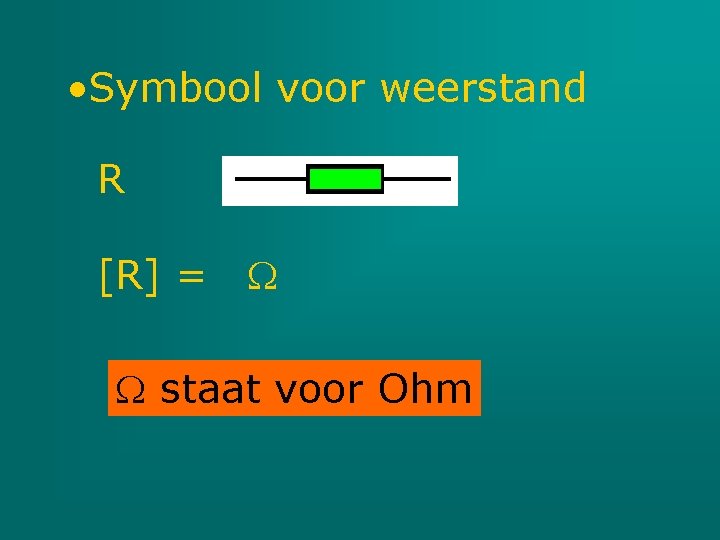

• Symbool voor weerstand R [R] = staat voor Ohm
