INICIO ESQUEMA 4 FÍSICA Y QUÍMICA 4. º ESO Fuerzas y presiones en fluidos INTERNET Fuerzas y presiones en fluidos PARA EMPEZAR ESQUEMA INTERNET ANTERIOR SALIR

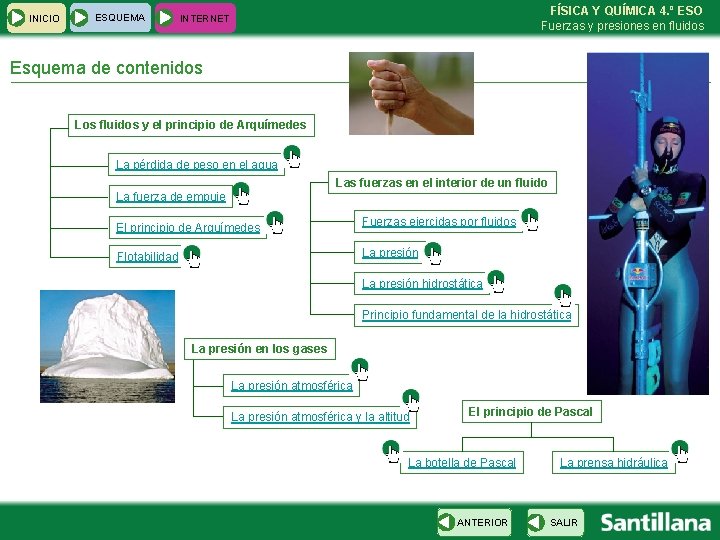

INICIO ESQUEMA FÍSICA Y QUÍMICA 4. º ESO Fuerzas y presiones en fluidos INTERNET Esquema de contenidos Los fluidos y el principio de Arquímedes La pérdida de peso en el agua Las fuerzas en el interior de un fluido La fuerza de empuje El principio de Arquímedes Fuerzas ejercidas por fluidos La presión Flotabilidad La presión hidrostática Principio fundamental de la hidrostática La presión en los gases La presión atmosférica y la altitud El principio de Pascal La botella de Pascal ANTERIOR La prensa hidráulica SALIR

INICIO ESQUEMA FÍSICA Y QUÍMICA 4. º ESO Fuerzas y presiones en fluidos INTERNET CLIC PARA CONTINUAR Para empezar, experimenta y piensa El principio de Arquímedes Empuje Insuflamos aire por la pajita. Botella llena de agua Globo Metemos el dedo en el agua sin tocar las paredes ni el fondo. La balanza indica una masa mayor Botella llena de aire ANTERIOR SALIR

ESQUEMA INICIO FÍSICA Y QUÍMICA 4. º ESO Fuerzas y presiones en fluidos INTERNET CLIC PARA CONTINUAR La pérdida de peso en el agua Agua destilada La pérdida de peso de la bola en el agua es: 2 N – 1, 6 N = 0, 4 N Agua destilada Probeta 100 cm 3 Introducimos la bola hasta la mitad de la probeta. 41 cm 3 de agua desplazados 141 cm 3 ¿Cuánto pesa el agua que ha desplazado la bola? Densidad del agua d. H 2 O= 1 kg/dm 3 Bola Dinamómetro Cuerda Atamos la bola a la cuerda y la pesamos con el dinamómetro. d = m → m=d·V = 1 kg · 41 · 10 -3 dm 3 = 41 · 10 -3 kg dm 3 V P = m·g= 41· 10 -3 kg · 9, 8 m/s 2 = 0, 4 N ANTERIOR SALIR

INICIO ESQUEMA FÍSICA Y QUÍMICA 4. º ESO Fuerzas y presiones en fluidos INTERNET CLIC PARA CONTINUAR La fuerza de empuje Peso real (en el aire) 8 N Peso aparente (dentro de un líquido) 5 N Empuje Peso La fuerza que empuja el cuerpo hacia arriba y que contrarresta el peso del cuerpo se denomina fuerza de empuje. ANTERIOR SALIR

INICIO ESQUEMA FÍSICA Y QUÍMICA 4. º ESO Fuerzas y presiones en fluidos INTERNET CLIC PARA CONTINUAR El principio de Arquímedes Todo cuerpo sumergido en un líquido experimenta un empuje vertical y hacia arriba igual al peso del líquido desalojado. El rey de Siracusa entregó una pieza de oro a un orfebre para que le fabricase una corona. ¿Cómo saber si la corona estaba hecha con el oro entregado? Experiencia de Arquímedes Más agua desplazada que con el bloque de oro, pero menos que con el bloque de plata. La densidad del oro y la plata son distintas y, por tanto, los bloques tienen distinto volumen. Desplaza poca agua Bloque de oro de la misma masa que la corona. Desplaza mucha agua Bloque de plata de la misma masa que la corona. La corona no estaba hecha con la pieza de oro. ANTERIOR SALIR

INICIO ESQUEMA FÍSICA Y QUÍMICA 4. º ESO Fuerzas y presiones en fluidos INTERNET CLIC PARA CONTINUAR Flotabiblidad P>E P=E Empuje Peso El cuerpo se hunde P<E Peso El cuerpo se mantiene en equilibrio Empuje Globos aerostáticos flotando en el aire. Peso El cuerpo asciende ANTERIOR SALIR

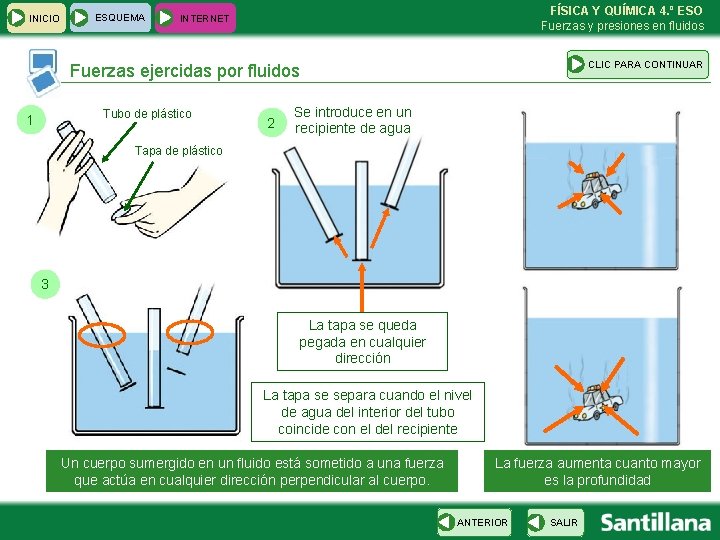

INICIO ESQUEMA FÍSICA Y QUÍMICA 4. º ESO Fuerzas y presiones en fluidos INTERNET CLIC PARA CONTINUAR Fuerzas ejercidas por fluidos Tubo de plástico 1 2 Se introduce en un recipiente de agua Tapa de plástico 3 La tapa se queda pegada en cualquier dirección La tapa se separa cuando el nivel de agua del interior del tubo coincide con el del recipiente Un cuerpo sumergido en un fluido está sometido a una fuerza que actúa en cualquier dirección perpendicular al cuerpo. La fuerza aumenta cuanto mayor es la profundidad ANTERIOR SALIR

INICIO ESQUEMA FÍSICA Y QUÍMICA 4. º ESO Fuerzas y presiones en fluidos INTERNET CLIC PARA CONTINUAR La presión En cada caso se ejerce la misma fuerza sobre el mismo objeto en dos situaciones diferentes. ¿Por qué el resultado es tan distinto? Cuanto menor es la superficie sobre la que actúa una fuerza, mayor es su efecto. Este efecto se denomina presión. p = F/S 1 Pa = 1 N / 1 m 2 La presión que soporta cada punto del cuerpo del faquir es menor cuanto mayor sea el número de clavos. ANTERIOR SALIR

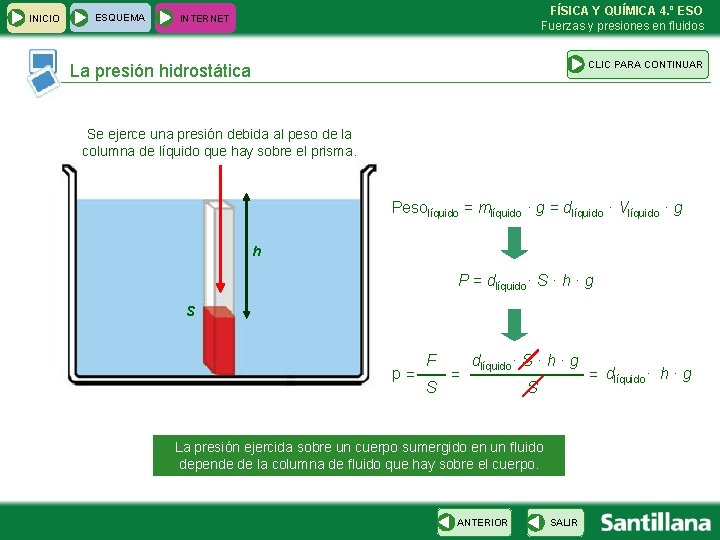

INICIO ESQUEMA FÍSICA Y QUÍMICA 4. º ESO Fuerzas y presiones en fluidos INTERNET CLIC PARA CONTINUAR La presión hidrostática Se ejerce una presión debida al peso de la columna de líquido que hay sobre el prisma. Pesolíquido = mlíquido · g = dlíquido · Vlíquido · g h P = dlíquido· S · h · g S p= F S = dlíquido· S · h · g S La presión ejercida sobre un cuerpo sumergido en un fluido depende de la columna de fluido que hay sobre el cuerpo. ANTERIOR SALIR = dlíquido· h · g

INICIO ESQUEMA FÍSICA Y QUÍMICA 4. º ESO Fuerzas y presiones en fluidos INTERNET CLIC PARA CONTINUAR Principio fundamental de la hidrostática Dos puntos que se encuentren sumergidos en un líquido a la misma altura, estarán sometidos a la misma presión. VASOS COMUNICANTES CON LÍQUIDOS INMISCIBLES h 1 h 2 h. A S h. B B Aceite A Agua La diferencia de presión entre A y B es: p 2 - p 1 = dlíquido · g · (h 2 - h 1) p. A = p. B → daceite·g · h. A = dagua·g ·h. B → daceite ·h. A = dagua · h. B ANTERIOR SALIR

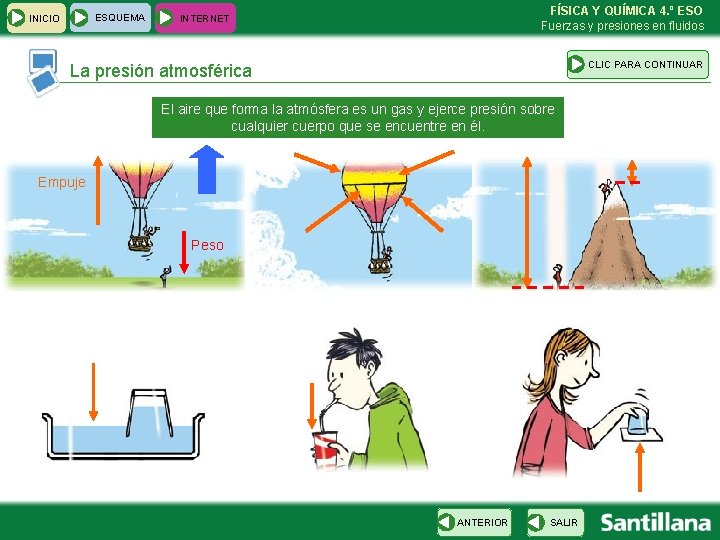

ESQUEMA INICIO FÍSICA Y QUÍMICA 4. º ESO Fuerzas y presiones en fluidos INTERNET CLIC PARA CONTINUAR La presión atmosférica El aire que forma la atmósfera es un gas y ejerce presión sobre cualquier cuerpo que se encuentre en él. Empuje Peso ANTERIOR SALIR

INICIO ESQUEMA FÍSICA Y QUÍMICA 4. º ESO Fuerzas y presiones en fluidos INTERNET CLIC PARA CONTINUAR La presión atmosférica y la altitud B En la base del edificio p. A = d ·g · h. A En lo alto del edificio p. B = d ·g · h. B p. B - p. A = d ·g · h. B – d ·g ·h. A = d ·g · (h. B – h. A) p. B - p. A = d ·g · haltura del edificio A h. A Nivel del mar ANTERIOR SALIR

INICIO ESQUEMA FÍSICA Y QUÍMICA 4. º ESO Fuerzas y presiones en fluidos INTERNET CLIC PARA CONTINUAR La botella de Pascal AGUA – FLUIDO INCOMPRESIBLE AIRE – FLUIDO COMPRESIBLE Bajamos el émbolo Botella de Pascal Tapones de goma La presión ejercida en un punto de un líquido se transmite íntegramente a todos los puntos del mismo. ANTERIOR SALIR

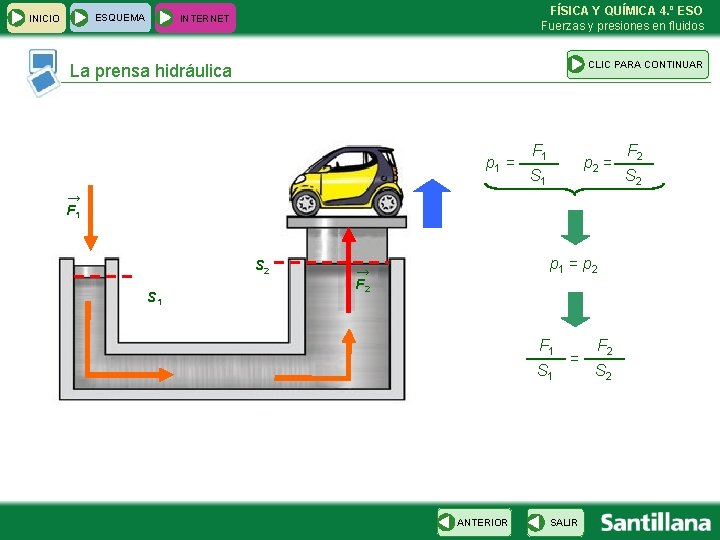

ESQUEMA INICIO FÍSICA Y QUÍMICA 4. º ESO Fuerzas y presiones en fluidos INTERNET CLIC PARA CONTINUAR La prensa hidráulica p 1 = F 1 p 2 = S 1 → F 1 S 2 S 1 p 1 = p 2 → F 2 F 1 S 1 ANTERIOR = SALIR F 2 S 2

INICIO ESQUEMA FÍSICA Y QUÍMICA 4. º ESO Fuerzas y presiones en fluidos INTERNET Enlaces de interés Presión y fluidos Principio de Arquímedes IR A ESTA WEB ANTERIOR SALIR
