3. Feuchtesensorik 3. 1 Die Luftfeuchtigkeit 3. 2 Klassische Verfahren Haarhygrometer Psychrometer Taupunktbestimmung 3. 3 Elektronische Sensorverfahren Kapazitive Feuchtesensoren Resistive Feuchtesensoren Taupunktverfahren 2
3. 1 Luftfeuchtigkeit Sättigungsfeuchte in Abhängigkeit von der Temperatur Quelle: Schaumburg Absolute Luftfeuchte bei verschiedenen Lufttemperaturen und relativen Luftfeuchtigkeiten 3

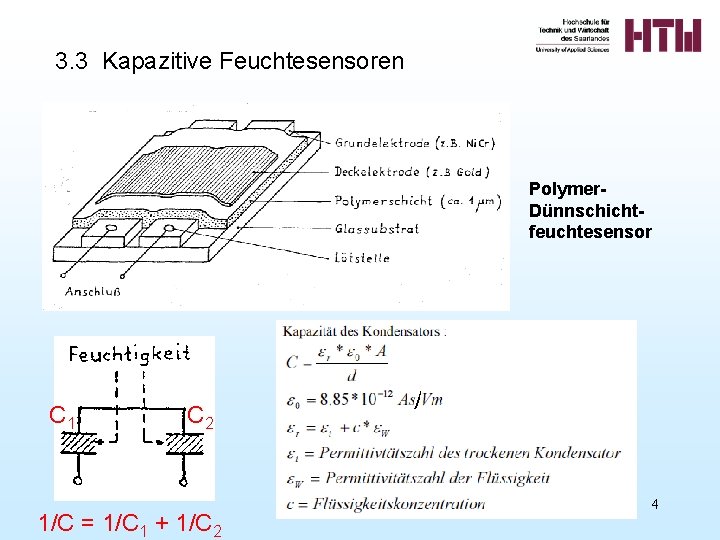

3. 3 Kapazitive Feuchtesensoren Polymer. Dünnschichtfeuchtesensor C 1 C 2 1/C = 1/C 1 + 1/C 2 4
Kapazitätsänderung durch Feuchtigkeitseinlagerung Typische Messfrequenz: 100 k. Hz C 76 (bei 20°C) = 200 p. F± 20 p. F Quelle: . . 5
Ausführungsform eine kapazitiven Feuchtesensors. komplette Geräte Sensorelement Humicap Fa. Vaisala 6
Taupunktverfahren Durch aktive Abkühlung einer Sensoroberfläche kondensiert die Luftfeuchte in Form kleiner Tropfen und verändert den komplexen Widerstand eines fingerförmigen Elektrodenmusters. Aus der Taupunkttemperatur ( ) lässt sich die absolute Feuchte bestimmen. Quelle: Schaumburg 7
Bestimmung der Feuchte aus der Taupunkttemperatur Aus der Kenntnis der Taupunkttemperatur ( ) kann die absolute Feuchte und bei gemessener Lufttemperatur (T) die relative Feuchtigkeit genau bestimmt werden. 8
Taupunktmessung mit SAW (surface acoustic wave) Fa. Vaisala: DEWCAP DMP 501 Sensor 9
