Inhalt digital STROM Idee Ziel Analyse Entscheidungen Erarbeitung
Inhalt digital. STROM Idee Ziel Analyse Entscheidungen Erarbeitung Demonstration Erweiterungen Schlusswort
Inhalt digital. STROM Idee Ziel Analyse Projektarbeit digital. STROM Entscheidungen Erarbeitung Demonstration Dozenten: M. Felser & P. Aeschimann Gruppe: Marcel Born & Peppino Breda Erweiterungen Schlusswort Datum: 22. 09. 2011 – 19. 01. 2012
Inhalt digital. STROM Idee Ziel Analyse Entscheidungen Erarbeitung Demonstration Erweiterungen Schlusswort Inhalt: • Was ist digital. STROM • Idee für eine Projektarbeit • Ziel der Projektarbeit • Analyse • Entwicklungs Entscheidungen • Was wurde erarbeitet • Demonstration • Erweiterungen / Anpassungen • Schlusswort
Inhalt Was ist digital. STROM Idee Ziel Analyse Entscheidungen Erarbeitung digital. STROM Dimmer digital. STROM Meter (d. SM) Demonstration Erweiterungen Schlusswort digital. STROM Server (d. SS) digital. STROM Klemmen Apps
Inhalt digital. STROM Idee Ziel Analyse Entscheidungen Erarbeitung Demonstration Erweiterungen Schlusswort Funktionsweise des digital. STROM
Idee Inhalt digital. STROM Idee Ziel Analyse Entscheidungen • • Erarbeitung Demonstration Erweiterungen Schlusswort • digital. STROM bietet schon „alles“ Marcel Born arbeitet bei der Firma Curtis Instruments bei welcher unter anderem Steuerungen für Elektrorollstühle entwickelt und produziert werden. Curtis Instruments arbeitet zurzeit intensiv an Umgebungskontrollen
Ziel der Projektarbeit Inhalt digital. STROM Idee Ziel Analyse Entscheidungen Erarbeitung Demonstration Erweiterungen • • Schlusswort • Rollstuhlsystem und digital. STROM verbinden Funkinterface entwickeln Funkinterface muss mindestens als Prototyp verwendbar sein Das „Leben“ von Personen erleichtern, die auf einen Elektrorollstuhl angewiesen sind Demoanlage aufbauen
Analyse Inhalt digital. STROM Idee Ziel • Rollstuhlsteuerungssystem Analyse Entscheidungen Erarbeitung Demonstration Erweiterungen Schlusswort Handcontrol Q-Logic Power Base PB 100 Environmental Control Unit (ECU) Multiplier Box
Analyse Inhalt digital. STROM Idee Ziel Analyse Entscheidungen Erarbeitung Demonstration • digital. STROM -> Komponenten digital. STROM Server (d. SS) digital. STROM Meter (d. SM) Erweiterungen Schlusswort digital. STROM Bausteine Apps
Entwicklungs- Entscheidungen Inhalt digital. STROM Idee Ziel Analyse Entscheidungen Erarbeitung • • • Microcontroller Funkstrecke Datenübertragung ins digital. STROM Demonstration Erweiterungen Schlusswort Jokerklemme PIC Microcontroller
Entwicklungs- Entscheidungen Inhalt digital. STROM Idee Ziel • Nutzwertanalyse Funkstrecke Analyse Entscheidungen Erarbeitung Kriterium Demonstration Erweiterungen Schlusswort Automatischer Verbindungsaufbau Funktechnologie Kontrolle, ob gesendete Daten richtig ankegommen sind Preis Reichweite >10 m Schnittstellen Verfügbarkeit TOTAL Liard Roving Networks Amber Wireless Adeunis RF Technologies RN-24 E Gewic AMB 2520 ARF 32 ARF 7044 A TRBLU 23 -00300"Super. Module" ht 03 Erf. x Erfolg Gew. 6 3 10 5 2 6 1* 1 3 10 8 1 10 8 60 15 20 48 1 10 24 178 84. 36 % 0 10 10 2 1 5 10 0 30 20 12 1 5 30 98 46. 45 % 10 10 10 1 1 5 10 60 30 20 6 1 5 30 152 72. 04 % 10 10 10 8 1 5 8 60 30 20 48 1 5 24 188 89. 1 %
Entwicklungs- Entscheidungen Inhalt digital. STROM Idee Ziel • Nutzwertanalyse Microcontroller Analyse Entscheidungen LPC Xpresso Erarbeitung Gewicht Erfolg x Gewicht PIC 16 Fxxxx Erfolg x Gewicht STM 32 F 100 Erfolg x Gewicht Demonstration Erfahrung 3 1 3 5 15 3 9 Entwicklungsumgebung 4 3 12 4 16 3 12 Erweiterungen Hardware 3 3 9 5 15 4 12 Leistung 2 4 8 2 4 4 8 Schlusswort Total Punkte 32 50 41
Inhalt Was wurde erarbeitet? digital. STROM Idee Ziel Analyse Entscheidungen Erarbeitung Demonstration Erweiterungen Schlusswort Interface bei Rollstuhlsteuerung Interface beim digital. STROM Demoset
Inhalt digital. STROM Idee Ziel Analyse Entscheidungen Erarbeitung Demonstration Erweiterungen Schlusswort Demonstration

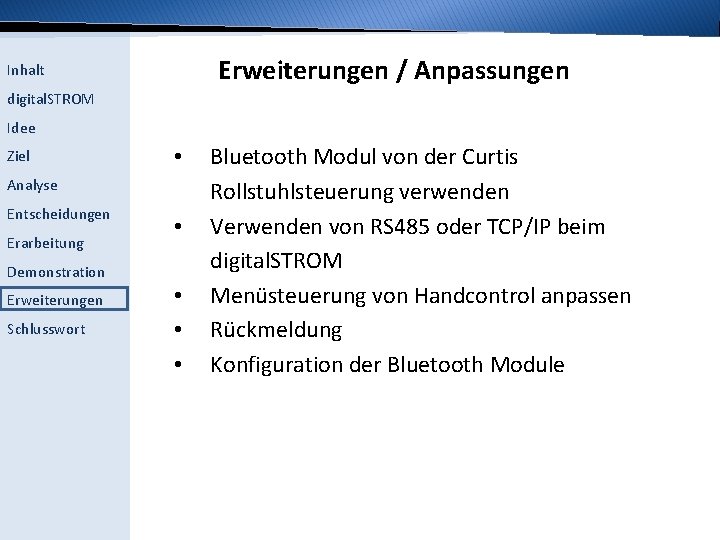

Erweiterungen / Anpassungen Inhalt digital. STROM Idee Ziel • Analyse Entscheidungen Erarbeitung Demonstration Erweiterungen Schlusswort • • Bluetooth Modul von der Curtis Rollstuhlsteuerung verwenden Verwenden von RS 485 oder TCP/IP beim digital. STROM Menüsteuerung von Handcontrol anpassen Rückmeldung Konfiguration der Bluetooth Module
Inhalt digital. STROM Idee Ziel Analyse Entscheidungen Erarbeitung Demonstration Erweiterungen Schlusswort
Inhalt digital. STROM Idee Ziel Analyse Entscheidungen Erarbeitung Demonstration Erweiterungen Schlusswort Fragen
