INGENIERA MECATRNICA EN LA AUTOMATIZACIN DE PROCESOS Dr

INGENIERÍA MECATRÓNICA EN LA AUTOMATIZACIÓN DE PROCESOS Dr. Pedro Bañuelos Sánchez Departamento de Computación, Electrónica y Mecatrónica. Simposium de Ingeniería. Instituto Tecnológico de Toluca. Noviembre 2008

AGENDA • • Introducción Automatización flexible Producción alternativa de energía eléctrica • Estudios de mecatrónica en la UDLA • Conclusiones

MECATRÓNICA • El término Mecatrónica se usa para describir la integración de sistemas de control basados en microprocesadores, sistemas eléctricos y sistemas mecánicos • Su desarrollo ha sido vertiginoso dadas las crecientes demandas de la industria y desarrollo tecnológico • Sin embargo, se requieren fuertes conocimientos en ciencias básicas, como física y matemáticas, y amplia visión tecnológica. La electrónica de potencia toma un papel preponderante!

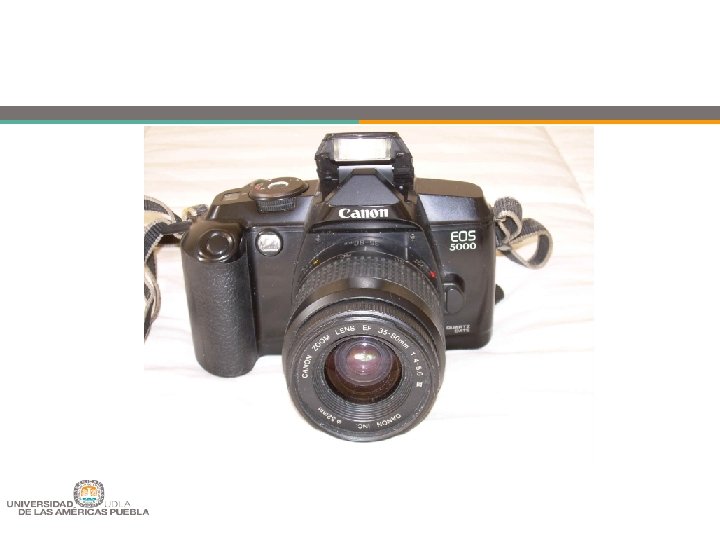

CÁMARA FOTOGRÁFICA

Elementos básicos del sistema de control de una cámara fotográfica

SUSPENSIÓN AUTOMOTRIZ 1. Amortiguador 2. Resorte 3. Unión Universal 4. Cubierta del diferencial 5. Brazo de control 6. Los brazos oscilan con respecto a las ruedas

Aunque la Clase C se ha caracterizado siempre por su elevado nivel de confort, nuestros ingenieros se han propuesto superar todas las expectativas. Para lograrlo la han equipado por vez primera con un sistema de amortiguación selectivo. AGILITY CONTROL, que forma parte del equipamiento de serie, ajusta la dureza de los amortiguadores a la situación de conducción y a las condiciones de la calzada, de forma totalmente automática y para cada rueda. El vehículo se desplaza así con una suavidad sensiblemente mayor que con amortiguadores convencionales, especialmente cuando el firme está en malas condiciones.

Sistema de una lavadora

Elementos de un sistema de control en lazo cerrado

Galgas extensiométricas

Sensor de proximidad capacitivo

LVDT

Codificador incremental

? R A Z I T A M O T U ¿P R O A É U Q

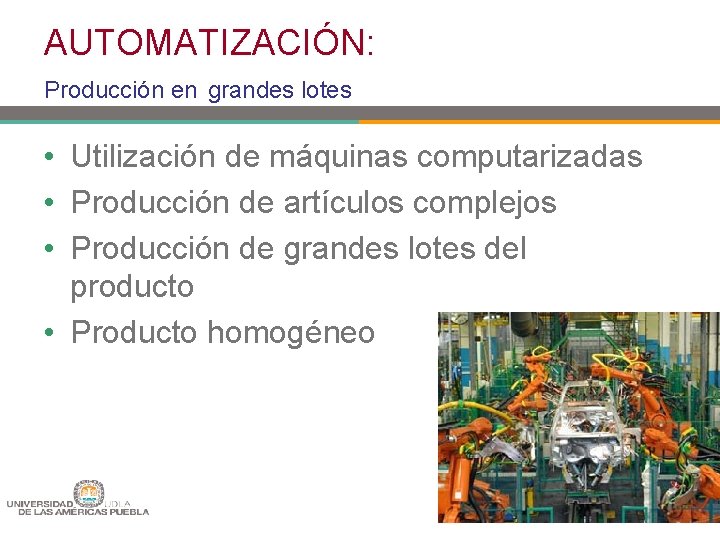

AUTOMATIZACIÓN: Producción en grandes lotes • Una tecnología ahorradora de trabajo • Producción en serie • Desarrollo de trabajo peligroso o monótono • Aplicable a la producción de bienes industriales • Accesible a países industrializados y en vías de industrialización

AUTOMATIZACIÓN: Producción en grandes lotes • Utilización de máquinas computarizadas • Producción de artículos complejos • Producción de grandes lotes del producto • Producto homogéneo

INDUSTRIA DE LA ROPA • • • Grandes cantidades de ropa De todo género De toda edad De todo gusto De acuerdo al poder económico Utilización de máquinas que solo pueden hacer ciertos modelos

INDUSTRIA DE LA ROPA

INDUSTRIA DE LA ROPA

INDUSTRIA MUEBLERA • • • Grandes cantidades de muebles De todo género Para toda edad De todo gusto De acuerdo al poder económico Utilización de máquinas que solo pueden hacer ciertos modelos

INDUSTRIA MUEBLERA

INDUSTRIA MUEBLERA • Esta industria a cambiado significativamente • Producción en serie • Muebles hechos por partes • Almacenaje optimizado • Montaje del mueble en el lugar de consumo

INDUSTRIA MUEBLERA

INDUSTRIA MUEBLERA

INDUSTRIA MUEBLERA

INDUSTRIA AUTOMOTRIZ • Ensamblado del auto • Utilización extensiva de robots • Eliminación de trabajos peligrosos y monótonos • Alto grado de precisión • Seguridad • Resistencia

INDUSTRIA AUTOMOTRIZ

Conversión de la energía • Convertidores de potencia – – Convertidor CA/CD, rectificador Convertidor CD/CD Convertidor CD/CA, inversor Convertidor CA/CA – Circuitos correctores de factor de potencia

Circuito Rectificador

• Convertidores estáticos de potencia más eficientes: – Inversores monofásicos – Inversores trifásicos – Inversores multinivel – Cargadores de baterías – Fuentes ininterrumpibles de energía

Inversor medio puente

Inversor puente completo

Inversor multinivel

Voltaje de salida de un invesor multinivel

INDUSTRIA DE MANUFACTURACIÓN DE PIEZAS METAL-MECÁNICAS • Grandes cantidades de piezas exactamente iguales • Enorme precisión en su manufacturado • Materiales muy específicos para su construcción

EL CAMBIO EN LOS PRODUCTOS • Especificaciones del producto • Productos más complejos: maquinaria más universal y flexible • Grado de complejidad del producto: indicativo del grado de desarrollo del país • Grado de especialización en el producto es indicativo del grado de especialización de la fuerza de trabajo

ATOMATIZACIÓN FLEXIBLE: Producción en pequeños lotes • TÉCNICAS DE PRODUCCIÓN – Máquina-herramienta de control numérico computarizado (MHCNC) – Manufactura con asistencia de la computadora (MAC) – Diseño con la asistencia de la computadora (DAC) – Robots

Máquina-herramienta de control numérico computarizado (MHCNC) • Máquina-herramienta para tareas de maquinado de acuerdo a una cinta de instrucciones • Utilización de computadora • Llegada a América Latina a partir de 1977

Manufactura con asistencia de la computadora (MAC) • Conjunto de sistemas de computo enlazados entre sí para coordinar las instalaciones manufactureras en su totalidad • Incluye MHCNC, robots, flujo de productos procesados, transporte interno

Diseño con la asistencia de la computadora (DAC) • Diseño de objetos por computadora • Capacidad interactiva y de graficación • Visión de los diseños de manera multidimensional • Visión de los objetos para su maquinado real

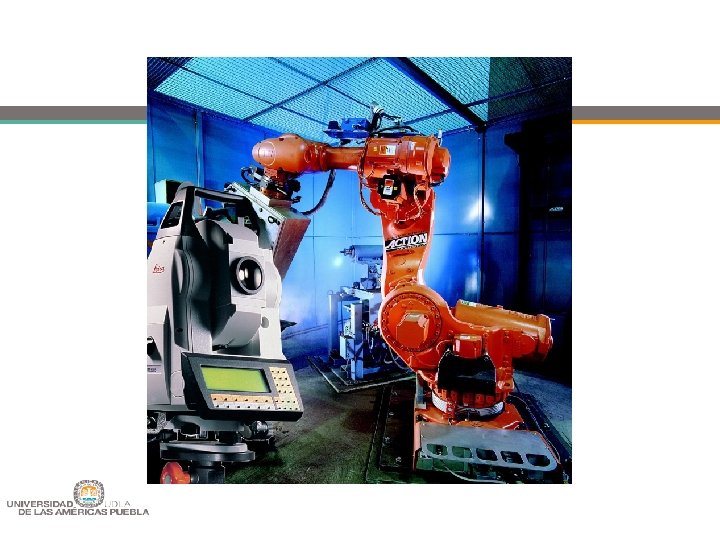

ROBOTS • “Manipulador reprogramable y multifuncional, para mover materia, partes, herramientas o aparatos especializados a través de movimientos variables programados para el desempeño de diversas tareas” • Funciones principales: tareas peligrosas, insalubres, o en extremo tediosas • Pueden operar 24 hrs sin fatiga ni demanda de aumento de salario.

AUTOMATIZACIÓN FLEXIBLE • Permite la elaboración de un producto más personal, individual, a un costo unitario aproximado al de un producto uniforme, producido en masa • Satisface las preferencias de los clientes sofisticados y hace posible la maximización de utilidades y el mejor logro de objetos individuales

GENERACIÓN ALTERNATIVA DE ENERGÍA ELÉCTRICA • Generación eólica • Generación fotovoltaica

Generación de energía eléctrica por la fuerza del viento

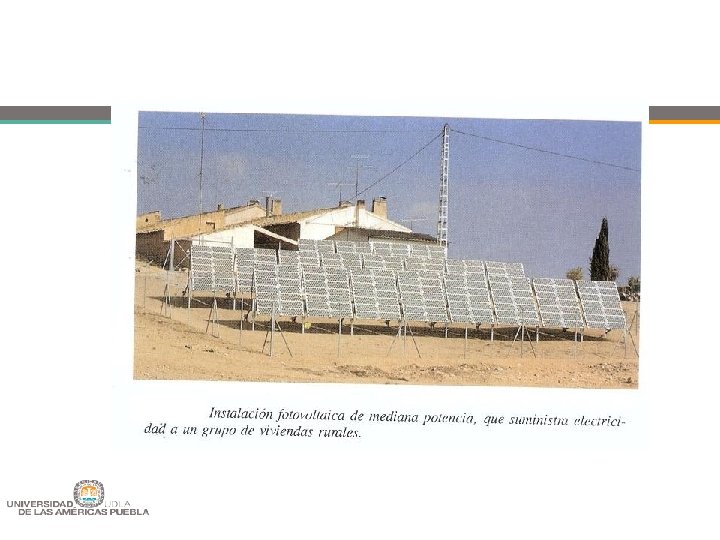

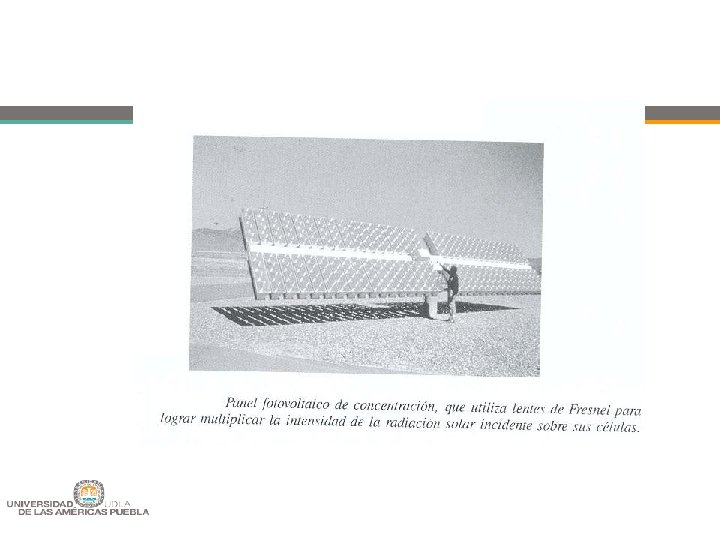

ENERGÍA SOLAR • Un módulo fotovoltaico está formado por un conjunto de células fotovoltaicas fabricadas por silicio, y es capaz de suministrar de forma ininterrumpida y permanente una diferencia de potencial, con el único requisito de ser expuesto a la radiación electromagnética de la luz solar

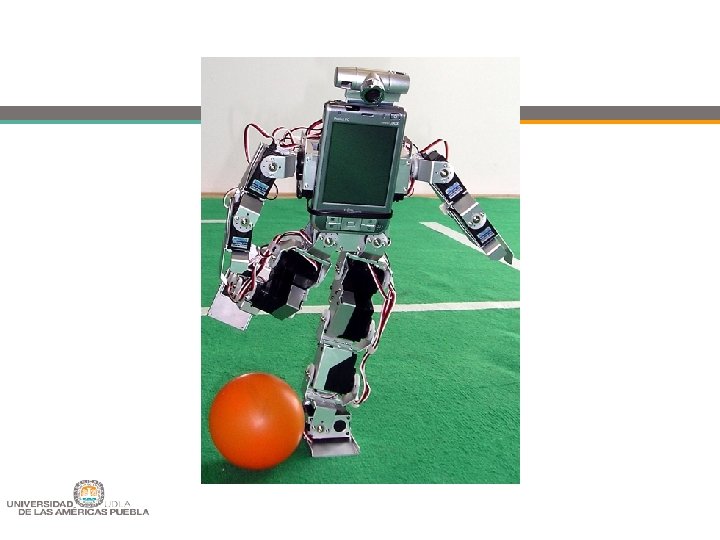

ESTUDIOS EN MECATRONICA EN LA UNIVERSIDAD DE LAS AMERICAS PUEBLA • Robots rastreadores • Robots escaladores • Diseño de prótesis para extremidades humanas • Robots para detección y apagado de incendios • Turbinas para la generación eléctrica

CONCLUSIONES • La concentración del diseño y conocimiento acerca de la producción, así como la producción misma, significan un poder económico monopólico • Puede causar dependencia tecnológica en aquellas empresas y países que no posean el conocimiento técnico, o que solo lo tienen parcialmente • Se requiere desarrollar tecnología propia para consolidar un país independiente
