Ingeniera del producto Planificacin del Producto Generacin del
- Slides: 22

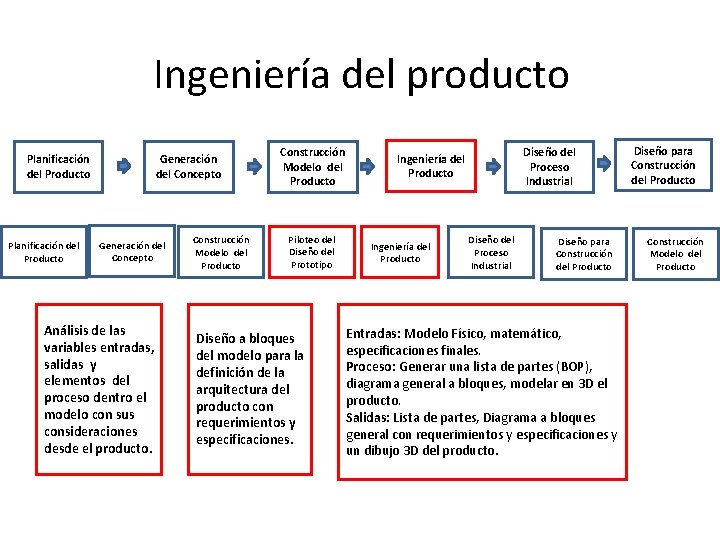

Ingeniería del producto Planificación del Producto Generación del Concepto Análisis de las variables entradas, salidas y elementos del proceso dentro el modelo con sus consideraciones desde el producto. Construcción Modelo del Producto Piloteo del Diseño del Prototipo Diseño a bloques del modelo para la definición de la arquitectura del producto con requerimientos y especificaciones. Diseño del Proceso Industrial Ingeniería del Producto Diseño del Proceso Industrial Diseño para Construcción del Producto Entradas: Modelo Físico, matemático, especificaciones finales. Proceso: Generar una lista de partes (BOP), diagrama general a bloques, modelar en 3 D el producto. Salidas: Lista de partes, Diagrama a bloques general con requerimientos y especificaciones y un dibujo 3 D del producto. Diseño para Construcción del Producto Construcción Modelo del Producto
Diagrama esquemático general Flujor Precipitador Residuos Insumos Separador Almacenador Granos Recolector
Modelado 3 D de los Elementos Funcionales (Catia)

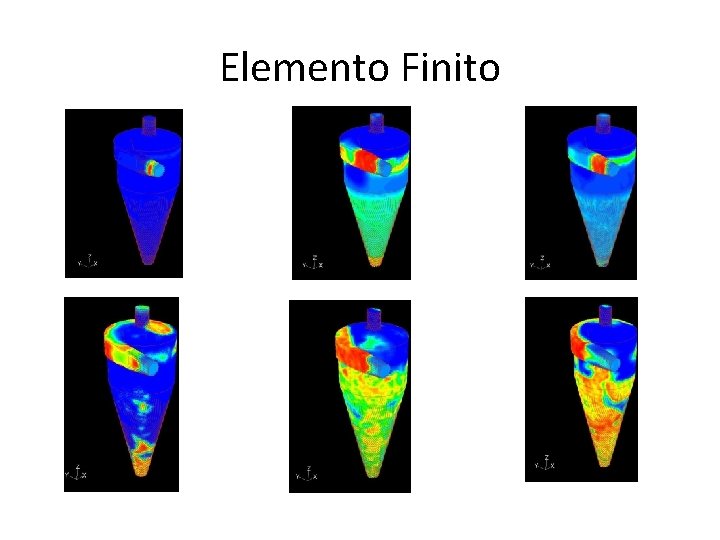

Elemento Finito
Diseno del Proceso Industrial Planificación del Producto Generación del Concepto Planificación del Producto Diseño: materiales, sujeciones, dispositivos, herramientas y métodos para la construcción del producto . Construcción Modelo del Producto Piloteo del Diseño del Prototipo Enfoques de los prototipos analíticos y físicos, funcionales alfa, beta y terminados, construcción virtual y diseño del prototipo. Diseño del Proceso Industrial Ingeniería del Producto Diseño del Proceso Industrial Entradas: Lista de Partes BOP, Diagrama a Bloques general con requerimientos y especificaciones y dibujo 3 D del modelo físico. Proceso: Identificación de los elementos funcionales como partes del dibujo 3 D en relación con el diagrama a bloques, Realizar la explosión del dibujo 3 D, seleccionar las partes a manufacturar o a adquirir, determinar el prototipeado ( alfa, beta o semiterminado), dibujar en plataforma cada parte y refinar la lista de partes. Salidas: Dibujo 3 D en CAD, lista de partes refinada y herramientas a utilizar. Diseño para Construcción del Producto Construcción Modelo del Producto
Dibujo 3 D
Explosión
Matriz Elementos - Piezas N° Elemento N° Pieza 1 Receptor 8 Cilindro Superior 2 2 Precipitador 2 Tapa posterior 3 Cilindro Principal 3 Separador 4 Cono Principal 4 Almacenador 5 Cilindro Inferior 6 Tolva Inferior 7 Estructura 8 Cilindro Superior 2 5 Recolector
Matriz de Asignación de Identificación Fase No Pieza Material Operación Requerido 1 3 Cilindro Principal Lámina de Acero Unir y Soldar 2 2 2 Tapa Superior Lámina de Acero Unir y Soldar 3 3 4 Cono Principal Lámina de Acero Unir y soldar 2, 3 4 8 Cilindro Superior 2 Lámina de acero Unir y Soldar 2, 3, 4 5 1 Cilindro Superior 1 Lámina de acero Unir y Soldar 2, 3, 4, 8 6 5 Cilindro Inferior Lámina de acero Unir y soldar 2, 3, 4, 8, 1 7 7 Estructura Perfil de acero Insertar 2, 3, 4, 8, 1, 6 8 6 Tolva Inferior Plastico Insertar 2, 3, 4, 8, 1, 6, 7
Matriz Manufactura - Compra N° Elemento 1 2 Elemento N° Pieza Receptor 8 Cilindro Superior 2 9 Manguera 1 X 10 Tolva 2 X 11 Compresora X 12 Sujeciones X 2 Tapa posterior X 3 Cilindro Principal X Precipitador Pieza Fabricación Compra X 3 Separador 4 Cono Principal X 4 Almacenador 5 Cilindro Inferior X 6 Tolva Inferior X 7 Estructura X 1 Cilindro Superior 1 13 Tolva 1 X 14 Filtro X 15 Sujeciones X 16 Manguera 2 X 5 Recolector X
Árbol de producto Receptor Tolva E 1 Soldadura Precipitador Separador ciclónico E 5 E 2 Separador Tolva Almacenador Soldadura E 3 Barras de acero Filtro Recolector abrazadera E 4 Ef

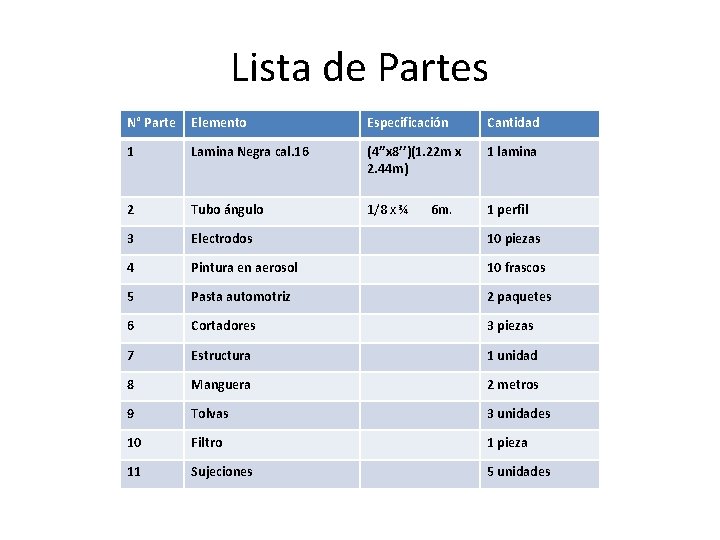

Lista de Partes N° Parte Elemento Especificación Cantidad 1 Lamina Negra cal. 16 (4’’x 8’’)(1. 22 m x 2. 44 m) 1 lamina 2 Tubo ángulo 1/8 x ¾ 1 perfil 3 Electrodos 10 piezas 4 Pintura en aerosol 10 frascos 5 Pasta automotriz 2 paquetes 6 Cortadores 3 piezas 7 Estructura 1 unidad 8 Manguera 2 metros 9 Tolvas 3 unidades 10 Filtro 1 pieza 11 Sujeciones 5 unidades 6 m.
Diseno para la construcción del Prototipo Planificación del Producto Construcción Modelo del Producto Generación del Concepto Operación de la construcción de las piezas basado en las hojas de proceso, de su manufactura o maquinado, ajuste o selección de las piezas existentes en el mercado. Construcción Modelo del Producto Piloteo del Diseño del Prototipo Diseño del Proceso Industrial Ingeniería del Producto Entradas: Dibujo 3 D en CAD, lista de partes refinada y herramientas a utilizar. Proceso: Disenar los planos de cada parte, las operaciones a manufacturar o ensamblar, las sujeciones y las herramientas, elaborar el arbol del producto, flujo de operaciones y el diseno final en CAD. Salidas: Planos de cada parte, árbol del producto, lista de Partes BOP, hoja de procesos, diagrama de flujo de operaciones del prototipo y el impreso 3 D del producto. Diseño del Proceso Industrial Diseño para Construcción del Producto Construcción Modelo del Producto

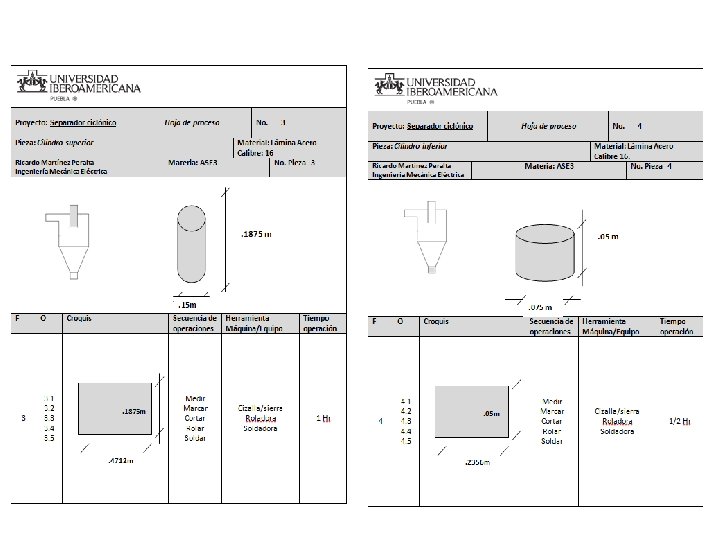

Hojas de proceso
Diagramas de Operaciones de Manufactura

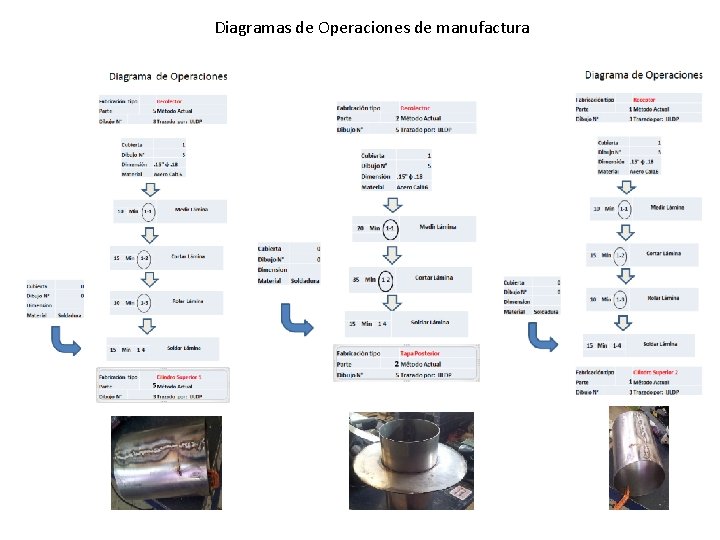

Diagramas de Operaciones de manufactura
Fabricación tipo 1234 Producto Parte Método Actual Dibujo N° Trazado por: IJLDP Cubierta 1 Cubierta 1 Dibujo N° 3 Dibujo N° 3 Dimension Material . 15" ф. 18 Cilindro superior 1 Dimension Material . 15" ф. 18 Cilindro superior 2 Dimension Material . 15" ф. 18 Cilindro Inferior Dimension Material . 15" ф. 18 Cono Principal Dimension Material . 15" ф. 18 Tapa Posterior Dimension Pieza . 15" ф. 18 Cilindro Principal 20 Min 0 -1 Soldar 20 Min 0 -2 Soldar 20 Min 0 -3 Soldar 20 Min 0 -4 Soldar 20 Min 0 -5 Soldar
Producto Ensamblado (Catia)
Producto Final

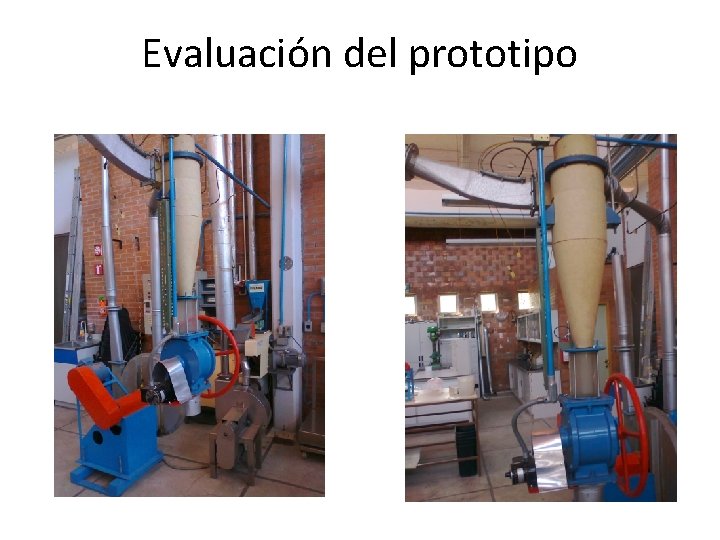

Evaluación del prototipo
