Ingeniería de Costos Programación de Obra Abril 2004 Ingeniería de Costos

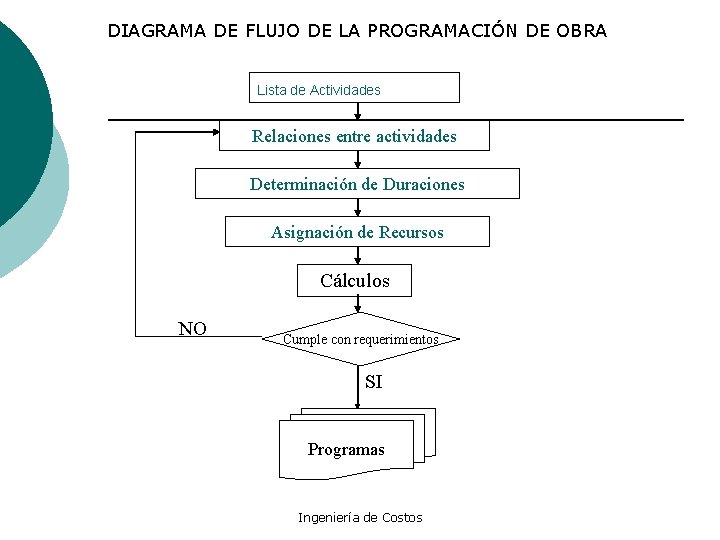

DIAGRAMA DE FLUJO DE LA PROGRAMACIÓN DE OBRA Lista de Actividades Relaciones entre actividades Determinación de Duraciones Asignación de Recursos Cálculos NO Cumple con requerimientos SI Programas Ingeniería de Costos

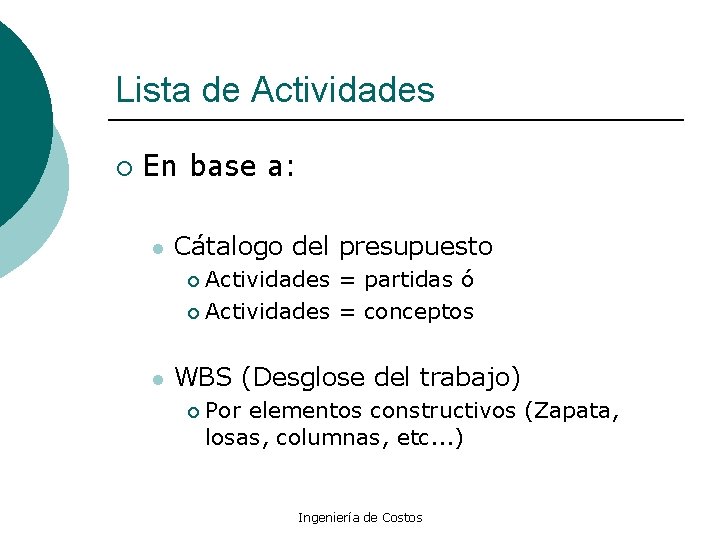

Lista de Actividades ¡ En base a: l Cátalogo del presupuesto Actividades = partidas ó ¡ Actividades = conceptos ¡ l WBS (Desglose del trabajo) ¡ Por elementos constructivos (Zapata, losas, columnas, etc. . . ) Ingeniería de Costos

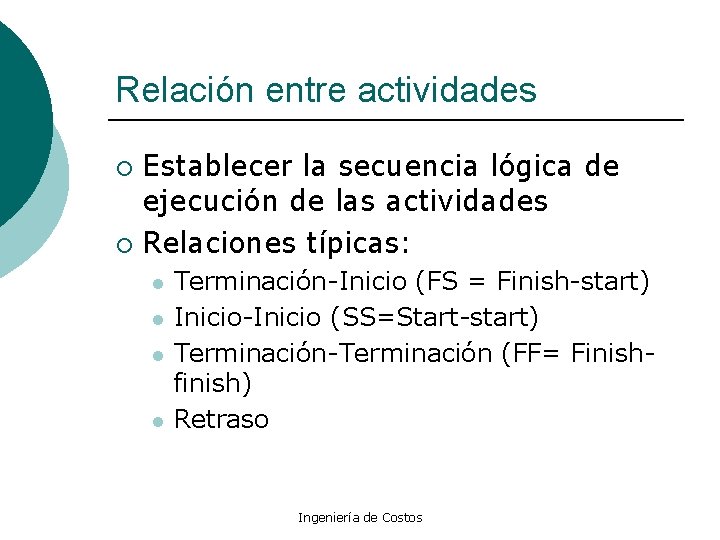

Relación entre actividades Establecer la secuencia lógica de ejecución de las actividades ¡ Relaciones típicas: ¡ l l Terminación-Inicio (FS = Finish-start) Inicio-Inicio (SS=Start-start) Terminación-Terminación (FF= Finishfinish) Retraso Ingeniería de Costos

Duraciones ¡ En base a cantidades de obra y productividad. Act Cant U RPD Dur Ingeniería de Costos NG DN

Asignación de Recursos ¡ Insumos para ejecutar la actividad en el tiempo determinado: ¡ Materiales ¡ Mano de Obra ¡ Equipo ¡ Subcontratos Ingeniería de Costos

Cálculos de la red ¡ Red de CPM (Método de la Ruta Crítica) ¡ Obtención para cada actividad: l ¡ Inicio más próximo (ES=Early Start), Término más próxima (EF= Early finish), Inicio más tardío (LS = Late Start), Término más tardio (LF=Late Finish), holgura total (TF= Total Float) y holgura libre (FF=Free Float). A nivel proyecto: l l Duración total y diagrama de barras Histogramas o distribución de recursos. Ingeniería de Costos

Requerimientos ¡ Requerimientos de duración establecidos en el contrato. l l ¡ Duración total del proyecto u obra Plazos intermedios de terminación Limitaciones de recursos. l Disponibilidad de recursos de Mano de Obra, Materiales, Equipo y Subcontratos. Ingeniería de Costos

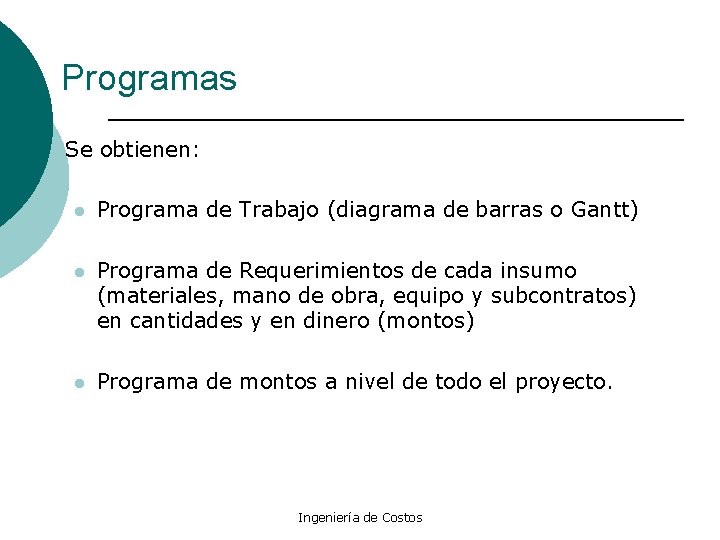

Programas ¡ Se obtienen: l Programa de Trabajo (diagrama de barras o Gantt) l Programa de Requerimientos de cada insumo (materiales, mano de obra, equipo y subcontratos) en cantidades y en dinero (montos) l Programa de montos a nivel de todo el proyecto. Ingeniería de Costos

EJEMPLO ¡ Cimentación de un edificio con el siguiente cátalogo de conceptos: Ingeniería de Costos

Relación entre actividades Ingeniería de Costos

Duraciones de Actividades Ingeniería de Costos

Asignación de recursos Ingeniería de Costos

Cálculos Ingeniería de Costos

Diagrama de Barras Ingeniería de Costos

Requerimientos Ingeniería de Costos

Ajuste de Programa La actividad 4 se desplazó dos días hacía adelante para cumplir con el requerimiento de 3 oficiales Ingeniería de Costos

Ajuste de Programa a 10 días Ingeniería de Costos

Programas Ingeniería de Costos

Tarea Haga un escrito de (5 a 10 paginas) presentando: l l l Lo que especifican la Ley y el Reglamento de Obra Pública y Servicios Relacionados con las Mismas, asi como en el formato de contrato de obra pública (diponible en web de la clase) en cuanto a presentación del programa de obra y su administración durante la ejecución. Tomando como base el artículo “Time in Contract Provisions” comente lo que incluye y no incluye nuestra legislación. Presente al final conclusiones de su escrito. Ingeniería de Costos
