Informtica Industrial Eletrnica Conceitos bsicos 1 Conceitos de
Informática Industrial Eletrônica – Conceitos básicos 1
Conceitos de Eletrônica l l l Sem eletricidade não há automação Eletrônica é o ramo da eletricidade que opera com voltagem baixas Exemplos: – – – 2 Transistor Resistor Capacitor Indutor Diodo
Conceitos de Eletrônica l Transistor – – A eletrônica moderna surgiu com o aparecimento do transistor em 1947 É construído normalmente com três camadas, geralmente feito a base de silício Consiste em enriquecer umas das camadas com mais elétrons (N) e outros com menos elétrons (P) Tipos l l 3 Transistores NPN Transistores PNP
Conceitos de Eletrônica l 4 Todos os transistores possuem três camadas: Figura retirado do material didático do site http: //www. eca. efei. br/eca 21/
Conceitos de Eletrônica l 5 Forma física: Figura retirado do material didático do site http: //www. eca. efei. br/eca 21/

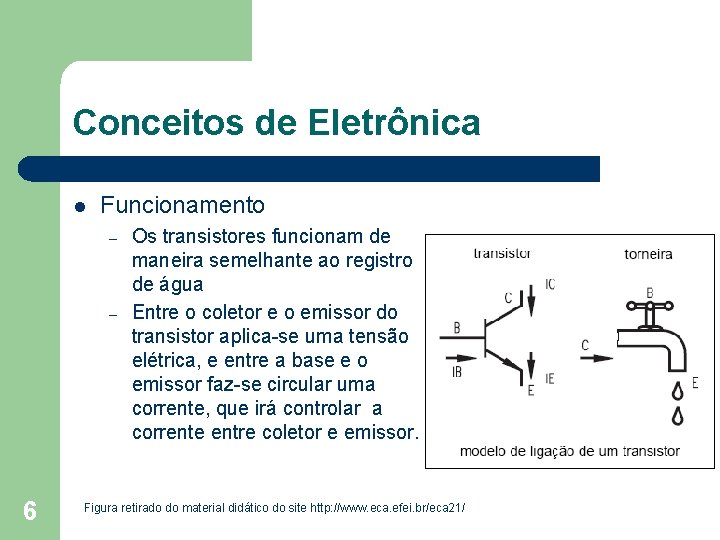

Conceitos de Eletrônica l Funcionamento – – 6 Os transistores funcionam de maneira semelhante ao registro de água Entre o coletor e o emissor do transistor aplica-se uma tensão elétrica, e entre a base e o emissor faz-se circular uma corrente, que irá controlar a corrente entre coletor e emissor. Figura retirado do material didático do site http: //www. eca. efei. br/eca 21/
Conceitos de Eletrônica l Resistor – – 7 O resistor é um componente de dois terminais, feitos de carbono, película metálica, ou fio O resistor é usado para controlar a corrente num circuito Figura retirado do material didático do site http: //www. eca. efei. br/eca 21/
Conceitos de Eletrônica l Potenciômetro – 8 Em muitas situações são usados potenciômetros (resistores variáveis) para controlar a tensão ou corrente Figura retirado do material didático do site http: //www. eca. efei. br/eca 21/
Conceitos de Eletrônica l Capacitor – – 9 Possui duas placas condutoras, separadas por um material isolante, chamado de dielétrico. Acumula cargas elétricas entre seus terminais Figura retirado do material didático do site http: //www. eca. efei. br/eca 21/
Conceitos de Eletrônica l Indutor – – 10 É uma bobina, enrolada com fios condutores em torno de um núcleo que pode ser de ferro, ferrite ou ar. Seu efeito é o de se opor a variação de corrente elétrica num circuito, por meio do magnetismo criado no seu interior. Figura retirado do material didático do site http: //www. eca. efei. br/eca 21/
Conceitos de Eletrônica l Diodo – – Construído através de camadas P e N, geralmente de silício O diodo é um componente usado como chave l 11 A corrente passa apenas num sentido, N para P. Figura retirado do material didático do site http: //www. eca. efei. br/eca 21/
Conceitos de Eletrônica l Certos diodos podem emitir luz: – 12 São contaminados com fosfeto de arsenieto de gálio ou fosfeto de gálio Figura retirado do material didático do site http: //www. eca. efei. br/eca 21/
Conceitos de Eletrônica l 13 Aplicação em circuito de controle Figura retirado do material didático do site http: //www. eca. efei. br/eca 21/
