Informatyka i programowanie 4 Math CAD Obliczenia symboliczne
Informatyka i programowanie 4
Math. CAD Obliczenia symboliczne • Obliczenia symboliczne wywołuje się z palety Symbolic lub kombinację klawiszy: • [ctrl][. ] operacje bezpośrednie • [shift][ctrl][. ] operacje złożone (z dodatkowym poleceniem)
Obliczenia symboliczne proste • • • Dotyczące macierzy Obliczenia granic Sumy Iloczynu Całkowanie nieoznaczone Różniczkowanie
• UWAGA: przed operacją symboliczną NIE MOŻE być przypisana wartość zmiennej niezależnej! Przypisanie wartości parametrom spowoduje podstawienie ich podczas operacji symbolicznej
Wybrane operacje symboliczne złożone • Podstawienie • Wpisać równanie, [ctrl][shift][. ] substitute, równanie_podstawienia • Wymnażanie • Wpisać wyrażenie, [ctrl][shift][. ] expand • Rozkład wyrażeń/liczb na czynniki • Wpisać wyrażenie, [ctrl][shift][. ] factor • Upraszczanie • Wpisać wyrażenie, [ctrl][shift][. ] simplify
Wybrane operacje symboliczne złożone • Rozkład na ułamki proste • Wpisać wyrażenie, [ctrl][shift][. ] convert, parfrac, zmienna • Rozwijanie w szereg Taylora • Wpisać wyrażenie, [ctrl][shift][. ] series, zmienna = punkt, rząd_rozwinięcia • Rozwiązywanie równań • Wpisać wyrażenie [ctrl][shift][. ] solve, zmienna • Zakłada wynik wyrażenia równy 0
Operacje symboliczne złożone • Rozwiązywanie układów równań • Wpisać Given • Wpisać równania • find(zmienna 1, zmienna 2, . . ) [ctrl][. ]

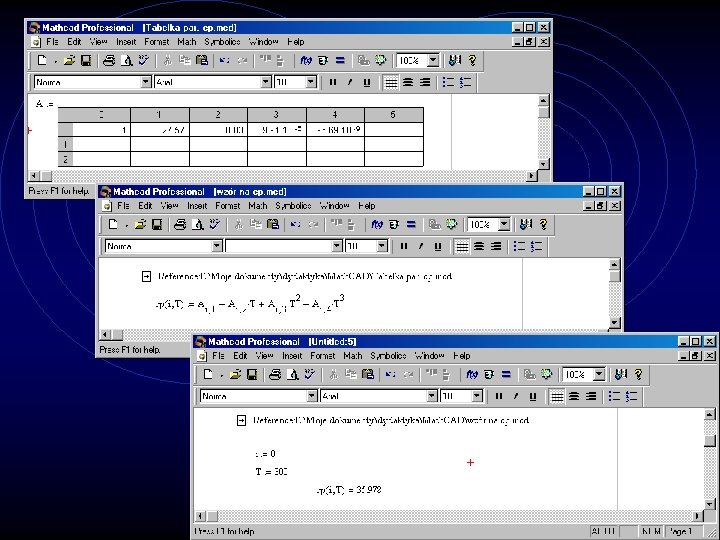

Korzystanie z danych w zewnętrznych plikach Math. CADa do obliczeń • Dane zewnętrzne do obliczeń w Math. CADzie to zwykłe pliki Math. CADa z odpowiednią zawartością • Dostęp do tych plików umożliwia dołączenie pliku poprzez menu: Insert/References, w okienku wpisuje się adres pliku (można skorzystać z wyszukiwania: Browse)
Korzystanie z danych zewnętrznych do obliczeń w Math. CADzie • Arkusz dołączony korzysta ze zmiennych arkusz głównego jak i własnych, które obowiązują w arkuszu głównym poniżej miejsca dołączenia • Arkusz dołączony przyjmuje ustawienia arkusza głównego (ważne np. przy wykorzystaniu indeksów macierzowych) • Adres pliku dołączonego może być bezwzględny lub względny (odniesiony do położenia pliku głównego). Opcja dostępna jest po zapisaniu pliku głównego na dysku.
