Informatique générale 1. Les applications de l’informatique 2. Historique de l’informatique 3. Structure et fonctionnement d’un système informatique 4. Structure d’un micro-ordinateur de type PC 5. Les logiciels autour du PC 6. Les réseaux

Les réseaux • Ils permettent aux micro-ordinateurs de communiquer, • Les réseaux « distants » comme Internet permettent une communication au niveau mondial • Les réseaux « locaux » sont limités à l’interconnexion de machines présentes dans un même local

Les réseaux : Pour quoi faire ? • Dialogue • mail, visioconférence, télétravail… • Échange de données • transfert de fichiers • Partage de ressources • un logiciel installé sur un PC est utilisé par plusieurs utilisateurs sur d’autres PC • Partage de matériel • disques durs, CDRom, lecteurs ZIP, imprimante, modem….

Le réseau local Définition • Il comprend des ordinateurs reliés entre eux par des câbles électriques ou fibres optiques • Les ordinateurs sont situés dans un même lieu géographique Avantages • Partage des disques durs, des CDRom, des imprimantes, • Partage des logiciels • Centralisation des sauvegardes documents de travail • Travail en collaboration • Utilisation des messageries internes

Le réseau local : hétérogénéité du matériel Un réseau local peut comprendre toutes sortes de machines informatiques: - PC PC Mac - Macintosh - station de travail UNIX - grand système - … Grand système Station de travail UNIX

Le réseau local : serveur & client Serveur : Un ordinateur qui partage avec les autres ordinateurs les ressources qui lui appartiennent ou qui lui sont physiquement connectées ont une fonction de « serveur » Client : Un ordinateur qui utilise les ressources des autres ordinateurs est, pour ces derniers, un « client » (on dit aussi station cliente ou station )

Le réseau local « poste à poste » Dans un réseau local, quand chaque ordinateur peut être à la fois « client » imprimante PC et « serveur » , on parle de réseau « poste à poste » PC PC (peer to peer) PC Chaque PC peut utiliser ses disques durs et ses imprimantes ainsi que ceux de n’importe quel autre PC --> imprimante

Le réseau local « à serveur dédié » Un réseau local à Station cliente serveur dédié possède une (ou plusieurs) Imprimante du serveur machine spécialisée Serveur dédié dont la fonction est d’être « serveur » . Les autres machines Station cliente sont clientes. Imprimante locale à une station cliente Station cliente Imprimante réseau

Les topologies des réseaux Anneau : Chaque station reçoit et renvoie l’information. Le sens de propagation est déterminé Etoile : Toute Bus : Chaque station communication déverse et prélève inter-station passe l’information directement par un nœud central

Les éléments matériels d’un réseau (Réseau Ethernet en étoile) Vers autre PC avec adaptateur réseau Adaptateur réseau Hub ( = Nœud du réseau) Câble (4 doubles paires torsadées) + connecteurs RJ 45

Les éléments matériels d’un réseau (Réseau Ethernet en bus) Bouchon Adaptateur réseau Câble coaxial 50 Ohms avec connecteur BNC Té BNC

Le réseau : Physique / Logique La partie physique (ou réseau physique) : Cette partie a trait à la connectique et aux signaux électriques qui permettent aux machines de se reconnaître et de collaborer --> réseau ETHERNET en étoile (RJ 45+jarretière), --> réseau ETHERNET en bus (coaxial+BNC). . . La partie logique (ou réseau logique) : le protocole Cette partie (intelligente) a trait au type de logiciel qui organise le protocole, les partages de ressources, la sécurité d’accès, … --> Le protocole réseau : la « langue » parlée par le réseau

Le protocole réseau (I) Les machines envoient et reçoivent des données grâce au réseau physique (réseau Ethernet) ! MAIS. . . il faut qu’elles se comprennent entre-elles. C’est la « langue parlée par le réseau : le protocole Exemples de protocoles: - Net. BEUI (pour PC) - IPX/SPX (pour les serveurs Net. Ware de Novell) - TCP/IP (pour PC, Internet, station de travail UNIX) - Appel. TAlk ou TCP/IP (pour les Macintosh d’Apple)

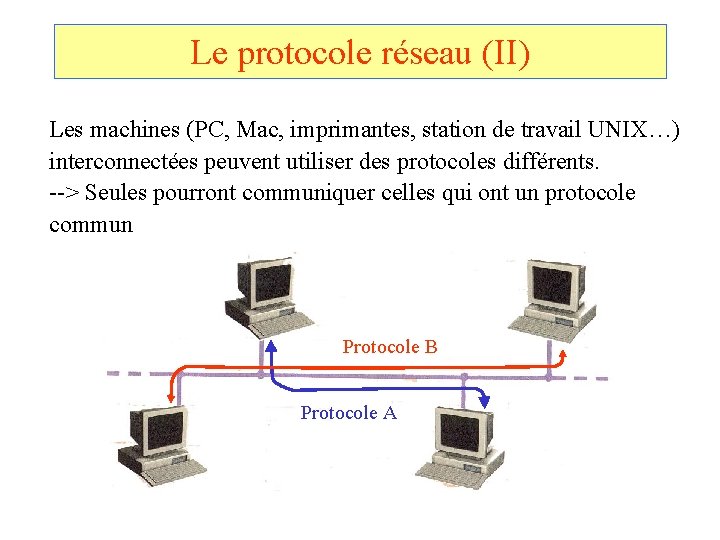

Le protocole réseau (II) Les machines (PC, Mac, imprimantes, station de travail UNIX…) interconnectées peuvent utiliser des protocoles différents. --> Seules pourront communiquer celles qui ont un protocole commun Protocole B Protocole A

Le modèle OSI Le marché des réseaux utilise un modèle standard à sept couches appelé modèle OSI (Open System Interconnexions) : normaliser la conception des systèmes de protocoles pour les réseaux, faciliter leur interconnexion, donner, aux développeurs de logiciels, le plus large accès possible aux protocoles standards. Couche application Couche présentation Couche session Couche transport Couche réseau Couche liaison données Couche physique

Le modèle OSI : les 7 couches couche physique: convertit les données en signaux numériques propres à transiter sur le moyen de communication et gère leur transmission, couche liaison données : assure l’interface avec la carte réseau, entretient les liens logiques sur le sous-réseau, couche réseau : gère l’adressage logique et le routage, couche transport : contrôle le flot de données et gère les erreurs, couche session : ouvre les sessions reliant les applications qui tournent sur les machines interconnectées, couche présentation : met les données au format standard, gère le cryptage et la compression, couche application : assure l’interface entre applications, gère les transferts de fichiers, les communications, etc. Couche application Couche présentation Couche session Couche transport Couche réseau Couche liaison données Couche physique

Les passerelles (routeurs) • Les grands réseaux sont fractionnés de façon à accroître leur efficacité. On utilise pour cela des moyens d’interconnexion appelés routeurs, ponts ou B-routeurs. • Les grands réseaux doivent être en mesure de filtrer et canaliser le trafic pour éviter une saturation de ses liaisons physiques. • Les grand réseaux sont donc divisés en éléments de taille plus modeste. Chaque élément est isolé de l’ensemble par un moyen de filtrage. Le dispositif de filtrage permet d’éviter toute communication sur l’ensemble du réseau si émetteur et récepteur d’un message sont dans le même sous-réseau.

Connexion au réseau téléphonique • Un modem permet de raccorder une machine à un réseau (Internet par exemple) par une ligne téléphonique. • Le raccordement ne se fait pas directement car les signaux numériques générés par ordinateur ont des caractéristiques totalement inadaptées aux possibilités du réseau téléphonique, lequel n’achemine que des signaux analogiques, d’amplitudes et de fréquences aussi diverses que variées. Un modem effectue donc une conversion digitale/analogique au départ et une conversion analogique/digitale à l’arrivée de la liaison téléphonique. --> Modem : MOdulateur-DEModulateur. Réseau Modem Serveur téléphonique
