Information Calcul Communication Systmes Informatiques Leon 4 Rseaux

Information, Calcul, Communication Systèmes Informatiques – Leçon 4: Réseaux – Clip 6: Commutation Ph. Janson, W. Zwaenepoel, A. Ailamaki, commentaire: P. Janson 1/8 3. Systèmes Informatiques – 4. Réseaux – 6. Commutation

Plan de la leçon Le besoin de structure dans la transmission des données ● Types de structures: protocoles, messages, couches, encapsulation ● Structures d’Internet: topologie, interfaces, commutation, routage, protocoles ● Évolution des paradigmes de réseaux ● 2/8 3. Systèmes Informatiques – 4. Réseaux – 6. Commutation

Couche 3: Commutation par circuits Le cas de la téléphonie, radio, TV débit temps Le débit est quasiment constant ● 3/8 3. Systèmes Informatiques – 4. Réseaux – 6. Commutation

Couche 3: Commutation par circuits Le cas de la téléphonie, radio, TV débit circuit avec un débit D réservé D temps On établit et on réserve une connexion électronique dédiée entre émetteur et récepteur(s) ●La connexion est “occupée” pendant tout le temps de la transmission, y compris les silences ● 4/8 3. Systèmes Informatiques – 4. Réseaux – 6. Commutation

Couche 3: Commutation par circuits Le cas de la téléphonie, radio, TV SDM = circuit physique (téléphonie) TDM = canal temporel (GSM / Natel) FDM = canal de fréquence (radio, TV) Dans tous les cas la réservation du circuit le bloque (ligne occupée) 5/8 3. Systèmes Informatiques – 4. Réseaux – 6. Commutation

Couche 3: Commutation Le cas de l’informatique débit temps Le débit est saccadé, comportant des rafales à haut débit séparées par des “silences” ● 6/8 3. Systèmes Informatiques – 4. Réseaux – 6. Commutation

Couche 3: Commutation par paquets Le cas de l’informatique débit Quel débit choisir? En tout cas, inefficace temps Réserver des circuits à haut débit serait inefficace ●Réserver des circuits à faible débit serait lent ●On ne réserve pas de circuits mais on transmet les messages (= paquets) avec haut débit ●Et les lignes et commutateurs restent disponibles pour d’autres paquets pendant les “silences” ● 7/8 3. Systèmes Informatiques – 4. Réseaux – 6. Commutation

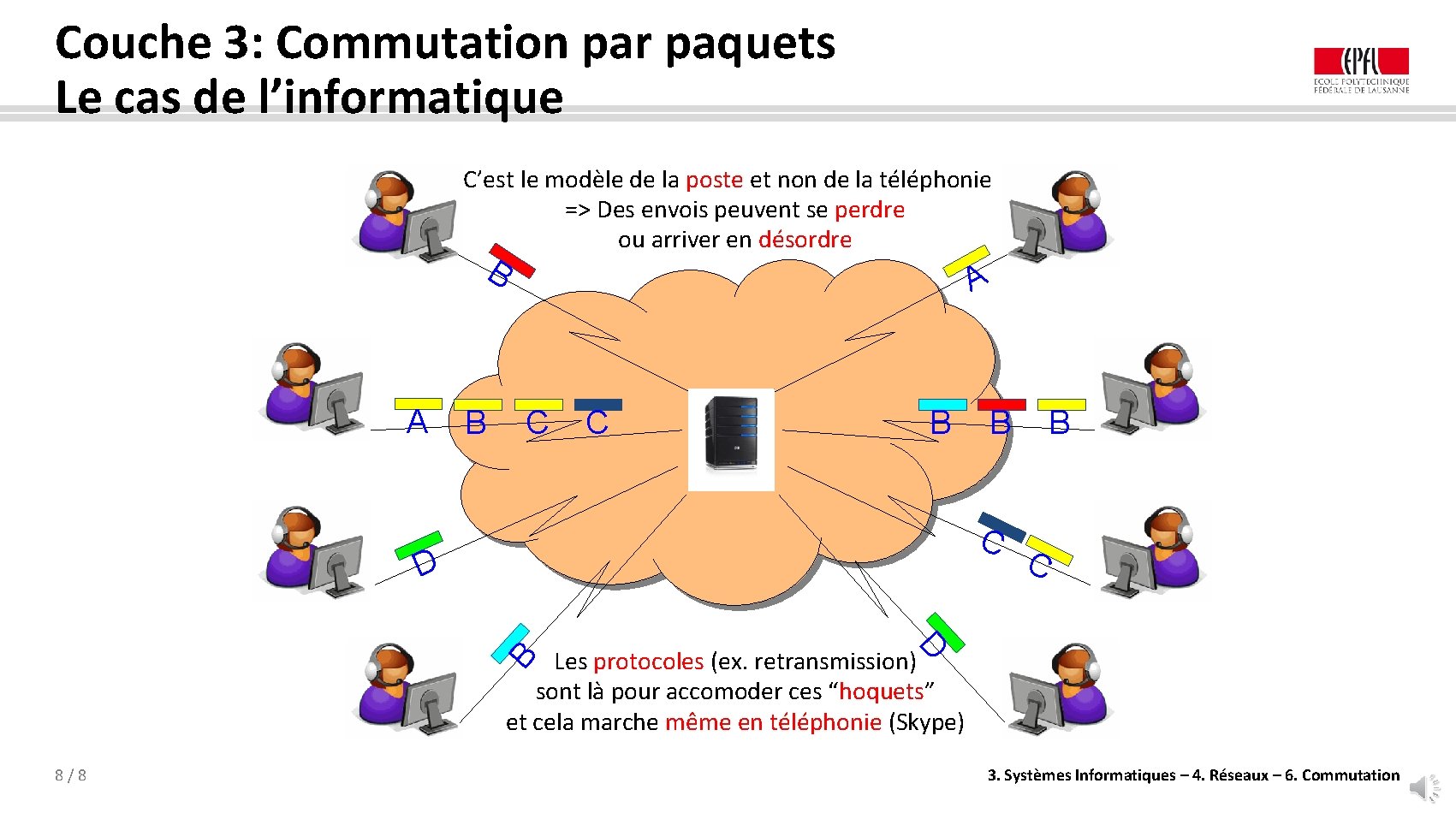

Couche 3: Commutation par paquets Le cas de l’informatique C’est le modèle de la poste et non de la téléphonie => Des envois peuvent se perdre ou arriver en désordre B A C C B B C D B Les protocoles (ex. retransmission) sont là pour accomoder ces “hoquets” et cela marche même en téléphonie (Skype) 8/8 3. Systèmes Informatiques – 4. Réseaux – 6. Commutation
