Informaciona struktura E-R modela • U E-R modelu postoji samo jedna informaciona struktura, a

Informaciona struktura E-R modela • U E-R modelu postoji samo jedna informaciona struktura, a to je tabela. • Skupovi entiteta (jaki i slabi) i skupovi odnosa predstavljaju se putem ovih tabela, a čitava baza podataka predstavlja jedan običan skup tabela. • Za svaki skup entiteta ili skup odnosa radi se posebna tabela. • Svaka tabela ima određeni broj kolona i to onoliko koliko atributa ima skup. • Ove kolone dobijaju imena odgovarajućih atributa i ona moraju biti jednoznačna.

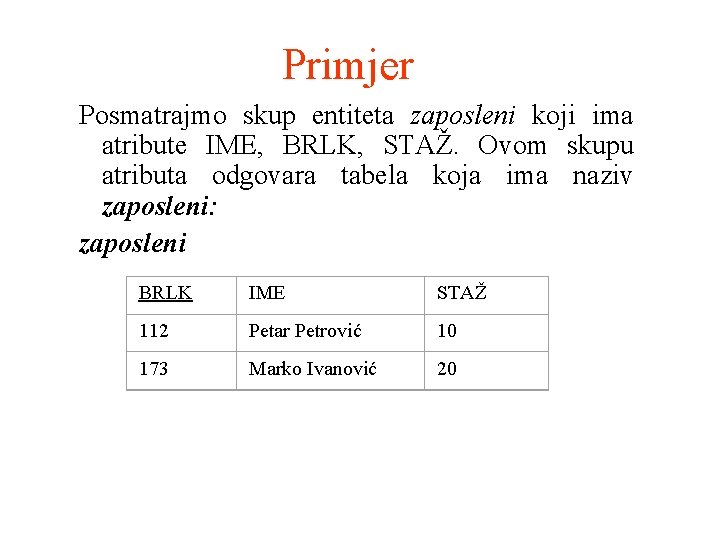

Primjer Posmatrajmo skup entiteta zaposleni koji ima atribute IME, BRLK, STAŽ. Ovom skupu atributa

Primjer Posmatrajmo skup entiteta zaposleni koji ima atribute IME, BRLK, STAŽ. Ovom skupu atributa odgovara tabela koja ima naziv zaposleni: zaposleni BRLK IME STAŽ 112 Petar Petrović 10 173 Marko Ivanović 20

Primjer Biblioteka • 1) Nacrtati E-R dijagram i predstaviti tabelama bazu podataka za biblioteku.

Primjer Biblioteka • 1) Nacrtati E-R dijagram i predstaviti tabelama bazu podataka za biblioteku. Dati su sledeći podaci: • a) za čitaoce: BRCLK, IME, ADRESA, TELEFON • b) za knjige: BR_KNJIGE, BR_STR, POVEZ, JEZIK • c) za naslove: PUNI_NASLOV, BR_IZDANJA • d) za autore: ID_BROJ, IME, ADRESA, DRZ, GOD_RODJ • e) za izdavače: NAZIV_I, ADRESA_I

PUNI_NASLOV BR_IZDANJA DRZV ID_BRO J pi sa o GOD_RODJ IME_A autori na naslov

PUNI_NASLOV BR_IZDANJA DRZV ID_BRO J pi sa o GOD_RODJ IME_A autori na naslov ADRESA_A GODINA BR_KOPIJA BR_SL_KOPIJA n_ k DATUM-UZ BR_KNJIG E BRCLK uz JEZIK eto čitaoci BR_STR en o knjige vr ać POVEZ izd IM E at o GOD_IZ D NAZIV_ I TELEFON izdavači ADRESA_I DATUM_V R ADRESA

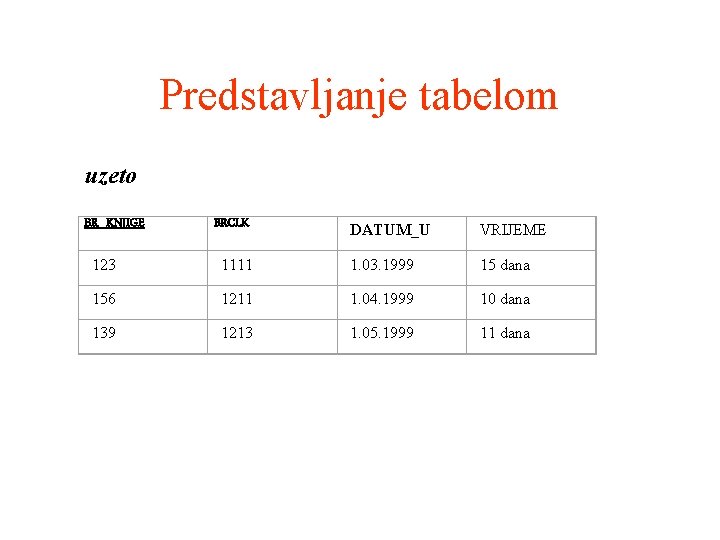

Predstavljanje tabelom uzeto BR_KNJIGE BRCLK DATUM_U VRIJEME 123 1111 1. 03. 1999 15 dana

Predstavljanje tabelom uzeto BR_KNJIGE BRCLK DATUM_U VRIJEME 123 1111 1. 03. 1999 15 dana 156 1211 1. 04. 1999 10 dana 139 1213 1. 05. 1999 11 dana

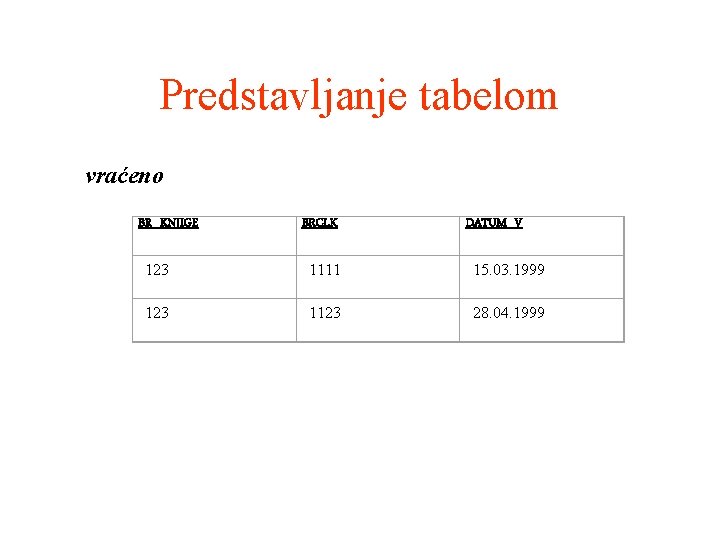

Predstavljanje tabelom vraćeno BR_KNJIGE BRCLK DATUM_V 123 1111 15. 03. 1999 123 1123 28.

Predstavljanje tabelom vraćeno BR_KNJIGE BRCLK DATUM_V 123 1111 15. 03. 1999 123 1123 28. 04. 1999

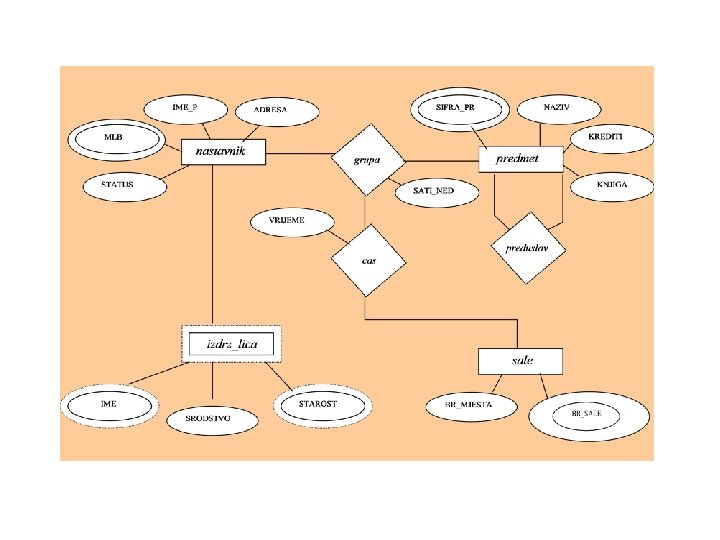

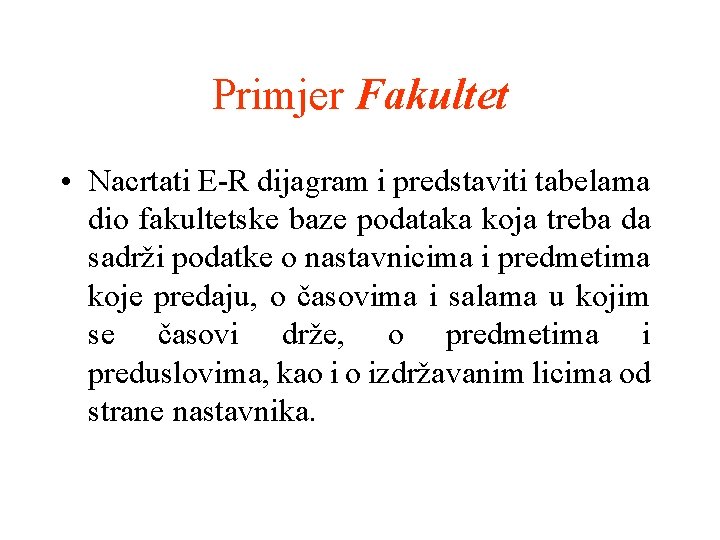

Primjer Fakultet • Nacrtati E-R dijagram i predstaviti tabelama dio fakultetske baze podataka koja

Primjer Fakultet • Nacrtati E-R dijagram i predstaviti tabelama dio fakultetske baze podataka koja treba da sadrži podatke o nastavnicima i predmetima koje predaju, o časovima i salama u kojim se časovi drže, o predmetima i preduslovima, kao i o izdržavanim licima od strane nastavnika.

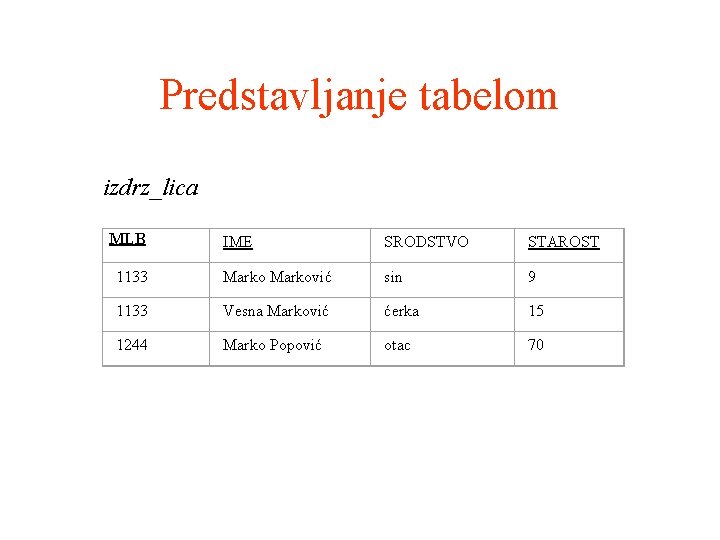

Predstavljanje tabelom izdrz_lica MLB IME SRODSTVO STAROST 1133 Marković sin 9 1133 Vesna Marković

Predstavljanje tabelom izdrz_lica MLB IME SRODSTVO STAROST 1133 Marković sin 9 1133 Vesna Marković ćerka 15 1244 Marko Popović otac 70

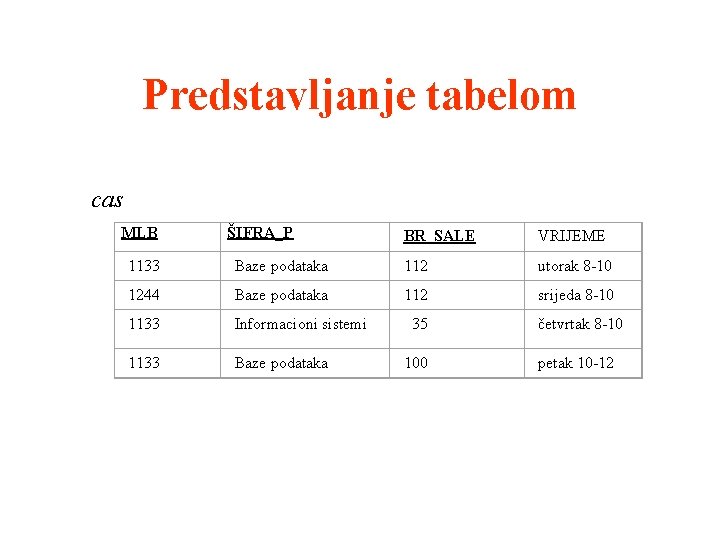

Predstavljanje tabelom cas MLB ŠIFRA_P BR_SALE VRIJEME 1133 Baze podataka 112 utorak 8 -10

Predstavljanje tabelom cas MLB ŠIFRA_P BR_SALE VRIJEME 1133 Baze podataka 112 utorak 8 -10 1244 Baze podataka 112 srijeda 8 -10 1133 Informacioni sistemi 35 četvrtak 8 -10 1133 Baze podataka 100 petak 10 -12

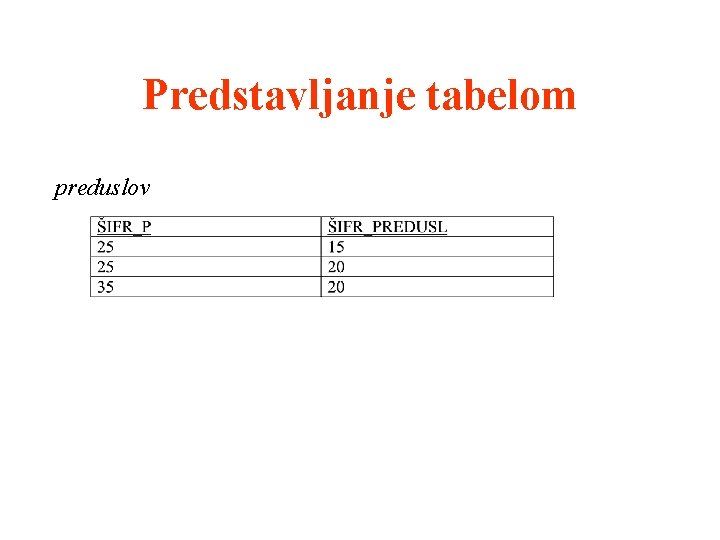

Predstavljanje tabelom preduslov

Predstavljanje tabelom preduslov
