INFORMACIJSKI SUSTAVI OKOLIa prednosti i potekoe iz iskustava

INFORMACIJSKI SUSTAVI OKOLIŠa prednosti i poteškoće iz iskustava u Friuli Venezia Giulia n Podizanje europske kvalitete kulture u poduzetništvu u Koprivničko-križevačkoj Enrico Artini županiji - EUQUALEN

Informacijski sustav – opća shema Ovaj informacijski sustav uspostavljen je da bi ustrojio i upravljao na djelotvoran način potrebnim informacijama za jednu ili više svrha. Postojanje informacijskog sustava djelomično je samostalno od svoje automatizacije. - iz Wikipedije, slobodne enciklopedije. Management Orgware Software Hardware Informacijski sustavi o okolišu: Prednosti i poteškoće iz iskustava u Friuli Venezia Giulia Koprivnica, 12. lipnja 2007.

Hardverska infrastruktura – distribucija sustava Pokrajinski okrug Udine Pokrajinski okrug Pordenone Pokrajinski okrug Gorizia Pokrajinski okrug Trst Područje Donje Furlanije Središnja uprava u Palmanovi Informacijski sustavi o okolišu: Prednosti i poteškoće iz iskustava u Friuli Venezia Giulia Koprivnica, 12. lipnja 2007.

Softverska infrastruktura Osobe Tvrtke Operativni podsustavi Kakvoća zraka Verbali Reti Lokalne jedinice Točke Položaji Meteorološki podaci o klimi Objekti Postrojenja Rijeke … LIMS Katastar … Katastar Tijek rada Dokumenti Kupanje … … Kartografska podjela Internetske aplikacije Rubrika Novosti Forum Dekreti Imovina Informacijski sustavi o okolišu: Prednosti i poteškoće iz iskustava u Friuli Venezia Giulia Prezentacije i objava: Subjekti intranet extranet internet Koprivnica, 12. lipnja 2007.

REGISTAR SUBJEKATA Informacijski sustavi o okolišu: Prednosti i poteškoće iz iskustava u Friuli Venezia Giulia Koprivnica, 12. lipnja 2007.

Projekt uključuje jednu od baznih aplikacija softverske infrastrukture Sottosistemi Operazionali Verbali LIMS Reti Osobe Tvrtke Catasto … Lokalne jedinice Work Flow Qualità dell’aria Dati Meteo climatici Gestione documentale Balneazione … Rubrica Applicazioni intranet News Forum Decreti Asset Informacijski sustavi o okolišu: Prednosti i poteškoće iz iskustava u Friuli Venezia Giulia Presentazione e Pubblicazione Subjekti intranet Koprivnica, 12. lipnja 2007.

Prvenstveni cilj je jedinstvenost podataka n Operatori iz: ¨ ARPA (intranet) (Regionalna agencija za zaštitu okoliša FVG); ¨ Lokalne institucije – Pokrajine – Regije (extranet); ¨ APAT (SINANet); ¨ Ostale ustanove (intranet uz ovjeru); ¨ Privatni građani (javni intranet); koristit će isto polazište U ovom kontekstu smatra se SUBJEKTOM: Svako poduzeće upisano u Registar poduzeća Gospodarskih komora pokrajina regije Friuli Venezia Giulia Informacijski sustavi o okolišu: Prednosti i poteškoće iz iskustava u Friuli Venezia Giulia Koprivnica, 12. lipnja 2007.

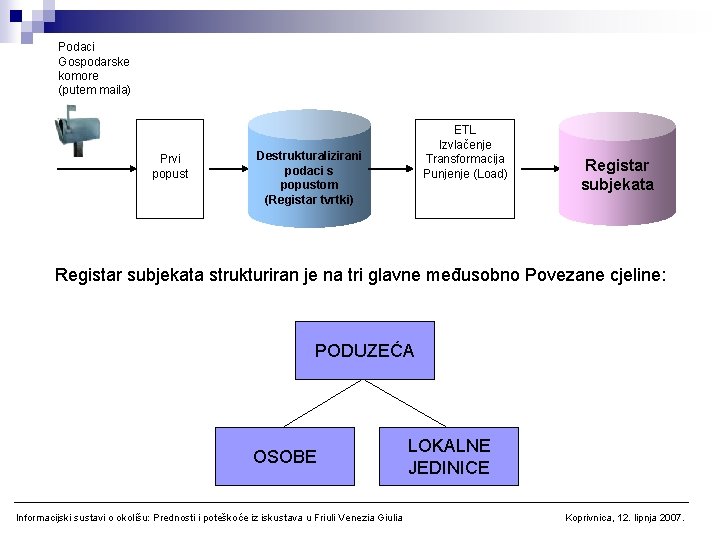

Podaci Gospodarske komore (putem maila) Prvi popust ETL Izvlačenje Transformacija Punjenje (Load) Destrukturalizirani podaci s popustom (Registar tvrtki) Registar subjekata strukturiran je na tri glavne međusobno Povezane cjeline: PODUZEĆA OSOBE Informacijski sustavi o okolišu: Prednosti i poteškoće iz iskustava u Friuli Venezia Giulia LOKALNE JEDINICE Koprivnica, 12. lipnja 2007.

Pregled registra subjekata na intranetu Registar subjekata Upisati riječi odvojene zarezom Pokrajina Općina Nastavi Novo traženje Trgovačko društvo Porezna zaporka Datum prestanka Dopunski datumi Detalji Detalji Detalji Informacijski sustavi o okolišu: Prednosti i poteškoće iz iskustava u Friuli Venezia Giulia Koprivnica, 12. lipnja 2007.

REGISTAR OBJEKATA Informacijski sustavi o okolišu: Prednosti i poteškoće iz iskustava u Friuli Venezia Giulia Koprivnica, 12. lipnja 2007.

Registar objekata Osobe Tvrtke Operativni podsustavi Mreže Zapisnici Reti Lokalne jedinice Točke Položaji Meteorološki podaci o klimi Objekti Postrojenja Rijeke … Kakvoća zraka Katastar … Katastar Tijek rada Dokumenti Kupanje … … Kartografska podjela Aplikacije intranet Rubrika Novosti Forum Dekreti Imovina Informacijski sustavi o okolišu: Prednosti i poteškoće iz iskustava u Friuli Venezia Giulia Prezentacija i objava Subjekti Koprivnica, 12. lipnja 2007.

Tipični problemi registra podataka n Šifriranje objekta: ¨ Različiti kodovi koje koriste razni operateri; ¨ Poteškoće u povezivanju postojećih analitičkih podataka s jedinstvenim kodom registra; ¨ Poteškoće u promjeni operativnih postupaka prilikom usvajanja novoga koda; n Geografske koordinate: ¨ Poseban problem u registru objekata: kvaliteta mjera geografskih koordinata; Informacijski sustavi o okolišu: Prednosti i poteškoće iz iskustava u Friuli Venezia Giulia Koprivnica, 12. lipnja 2007.

CILJEVI PROJEKTA n Jednoznačno identificirati OSA (Objekt i struktura ambijenta); n Koristiti jedinstveni sustav polazišta (U regiji Friuli Venezia Giulia; Datum Roma 1940, projekcija Gauss-Boaga osovina Est-Istok); n Očuvati podrijetlo objekta; n Očuvati izvornu snimku geografskih koordinata; n Omogućiti da se tijekom vremena pospješi kvaliteta topoloških mjerenja; n Omogućiti lagano uvrštenje objekata u različite tematske karte Informacijski sustavi o okolišu: Prednosti i poteškoće iz iskustava u Friuli Venezia Giulia Koprivnica, 12. lipnja 2007.

OSA – Objekti i Strukture Ambijenta n OSA je apstrakcija koju određuje objektiv kako bi trajno opstao u konceptualnom modelu bilo kojeg predmeta, prirodnog ili umjetnog u svezi s ambijentom n Svaki predmet OSA bit će promatran kao apstraktna cjelina povezana s drugim predmetima OSA na osnovu utvrđenih pravila nazvanih “Taksonomije” ili znanstvene klasifikacije n Specifični podaci neke tipologije ambijentalnih predmeta (primjerice vodeni tokovi) bit će usmjereni ka specijaliziranim podsustavima koji koriste hijerarhiju “Generalizacija-specijalizacija” u čijem je korijenu (rodonačelnik) upravo predmet OSA. Na taj način dobiva se ključ za jedinstveni i jednoznačni prilaz radi uzimanja podataka u specifičnim operativnim podsustavima, zadržavajući bilo logičke veze među različitim tipovima predmeta koji postoje u stvarnosti (taksonomije), bilo specifični pregled predmeta što proizlazi iz operativnih podsustava. n Korist od ove vrste struktura je u pojednostavljenju analize podataka o okolišu prečicom iz ambijentalnih matrica (primjer: zrak, vode, tlo itd. ) promicanjem sustava Data. Warehouse, Modellistica i Bussines Intelligence. Informacijski sustavi o okolišu: Prednosti i poteškoće iz iskustava u Friuli Venezia Giulia Koprivnica, 12. lipnja 2007.

OSA – dijagram modela objekata pravilo definira dio sastavljeno dio Geografske točke Tematske točke Podsustav Točke preuzimanja Položaji Postrojenja Podsustav Katastar otpada Informacijski sustavi o okolišu: Prednosti i poteškoće iz iskustava u Friuli Venezia Giulia Podsustav Katastar Koprivnica, 12. lipnja 2007.

Baza podataka za uzimanje uzoraka prema modelu koncepta Test: Prikupljanje podataka o mjestima za uzimanje uzoraka vode prema bazi podataka koja pruža značajke naznačene u ciljevima. OSA Kodifikacija Tematika Podrijetlo Zemljopisna točka Snimljene koordinate Informacijski sustavi o okolišu: Prednosti i poteškoće iz iskustava u Friuli Venezia Giulia Nadležnost Koprivnica, 12. lipnja 2007.

Fizički model baze podataka o mjestima za uzimanje uzoraka Kodifikacija Tematika Podrijetlo Snimljene koordinate Informacijski sustavi o okolišu: Prednosti i poteškoće iz iskustava u Friuli Venezia Giulia Nadležnost Koprivnica, 12. lipnja 2007.

Korištenje podataka Baza podataka Map Server Internet Map Server Intranet Informacijski sustavi o okolišu: Prednosti i poteškoće iz iskustava u Friuli Venezia Giulia Koprivnica, 12. lipnja 2007.

Mjesta za uzimanje uzoraka - Sadržaji Informacijski sustavi o okolišu: Prednosti i poteškoće iz iskustava u Friuli Venezia Giulia Koprivnica, 12. lipnja 2007.

Informacijski sustavi o okolišu: Prednosti i poteškoće iz iskustava u Friuli Venezia Giulia Koprivnica, 12. lipnja 2007.

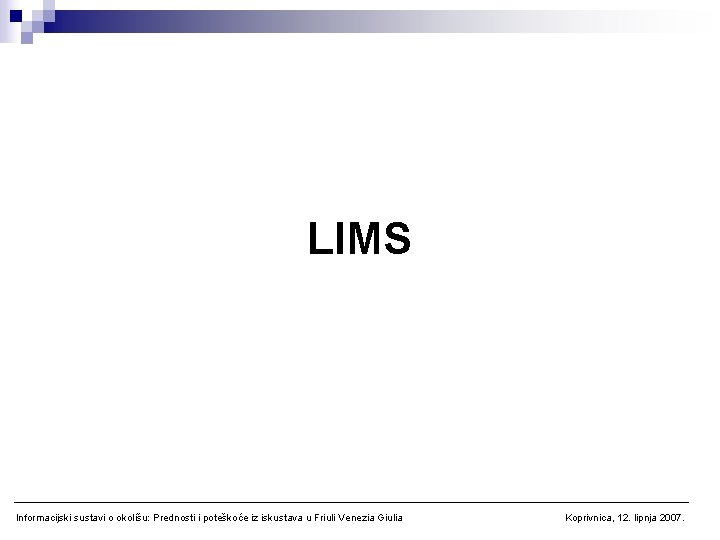

LIMS Informacijski sustavi o okolišu: Prednosti i poteškoće iz iskustava u Friuli Venezia Giulia Koprivnica, 12. lipnja 2007.

LIMS – upravljanje informacijskim sustavom laboratorija Omogućava dnevni hodogram rada Tematsko-analitičkog servisa: ¨ primanje uzoraka u laboratoriju ¨ automatsko ispunjavanje laboratorijske bilježnice ¨ kontrola stanja napretka svakog uzorka ¨ uvrštavanje analitičkih rezultata ¨ verifikacija usporedbe sa zakonskim parametrima ¨ ovjera uzoraka ¨ odašiljanje izvješća o pokusu ¨ fakturiranje uzoraka ¨ automatsko ubilježavanje provedenog posla Informacijski sustavi o okolišu: Prednosti i poteškoće iz iskustava u Friuli Venezia Giulia Koprivnica, 12. lipnja 2007.

LIMS ARPA (Regionalne Agencije za zaštitu okoliša): instrumenti Informacijski sustavi o okolišu: Prednosti i poteškoće iz iskustava u Friuli Venezia Giulia Koprivnica, 12. lipnja 2007.

LIMS ARPA: hodogram Informacijski sustavi o okolišu: Prednosti i poteškoće iz iskustava u Friuli Venezia Giulia Koprivnica, 12. lipnja 2007.

LIMS ARPA: odašiljanje izvješća Informacijski sustavi o okolišu: Prednosti i poteškoće iz iskustava u Friuli Venezia Giulia Koprivnica, 12. lipnja 2007.

LIMS ARPA: verzija više internet stranica koje su sinkronizirane Informacijski sustavi o okolišu: Prednosti i poteškoće iz iskustava u Friuli Venezia Giulia Koprivnica, 12. lipnja 2007.

Primjer podsustava: Regionalna mreža kakvoće zraka Informacijski sustavi o okolišu: Prednosti i poteškoće iz iskustava u Friuli Venezia Giulia Koprivnica, 12. lipnja 2007.

FASE 1 – Svrha i ciljevi Centralizacija podataka o kakvoći zraka prema jedinstvenoj bazi podataka ¨ Polazna osnova za pružanje usluga n n ¨ Objava podataka na internetu Objava podataka na intranetu Izvješća putem e-maila Servisi PFR Nove aplikacije n Monitoring emisije Informacijski sustavi o okolišu: Prednosti i poteškoće iz iskustava u Friuli Venezia Giulia Koprivnica, 12. lipnja 2007.

INFORMACIJSKI SUSTAV UPRAVLJANJA PODACIMA O KAKVOĆI ZRAKA REGIONALNE AGENCIJE SISTEMA INFORMATIVO GESTIONE DATI QUALITA’ DELL’ARIA ARPA FVG - PFR ZA ZAŠTITU OKOLIŠA Centraline Aria Postaje za zrak OSMER CATASTO EMISSIONI Katastar emisija RETE FUB Odjel Dip. UD Udine INEMAR F. A. 2 Odjel Dip. PN Pordenone Odjel Dip. GO Gorizia Odjel Dip. TS Trst RETE QUALITA’ Mreže kakvoće. ARIA zraka DATI METEO CLIMATICI Meteorološki podaci Banca dati Autorizzazioni ex DPR 203/88 RETE UV REGIJA FVG F. A. 1 Katastar antena CATASTO ANTENNE PFR - FVG SIA - FVG Katastar dalekovoda CATASTO ELETTRODOTTI Win. Air APAT SINAnet Katastar CATASTO SORGENTI radioaktivnih RADIOATTIVE izvora KATALOG RISORSE RESURSA Dip. UD LIMS - Laboratorij LIMS Dip. PN Dip. GO Map. Server ARCIMS Dip. TS Informacijski sustavi o okolišu: Prednosti i poteškoće iz iskustava u Friuli Venezia Giulia web str. ARPA FVG Invio e-maila e-mail slanje automatico automatski Multiserver CARTANET Pagina 1 Koprivnica, 12. lipnja 2007.

Objava podataka na internetu Monitoring kakvoće zraka Informacijski sustavi o okolišu: Prednosti i poteškoće iz iskustava u Friuli Venezia Giulia Koprivnica, 12. lipnja 2007.

Informacijski sustavi o okolišu: Prednosti i poteškoće iz iskustava u Friuli Venezia Giulia Koprivnica, 12. lipnja 2007.

Informacijski sustavi o okolišu: Prednosti i poteškoće iz iskustava u Friuli Venezia Giulia Koprivnica, 12. lipnja 2007.

Informacijski sustavi o okolišu: Prednosti i poteškoće iz iskustava u Friuli Venezia Giulia Koprivnica, 12. lipnja 2007.

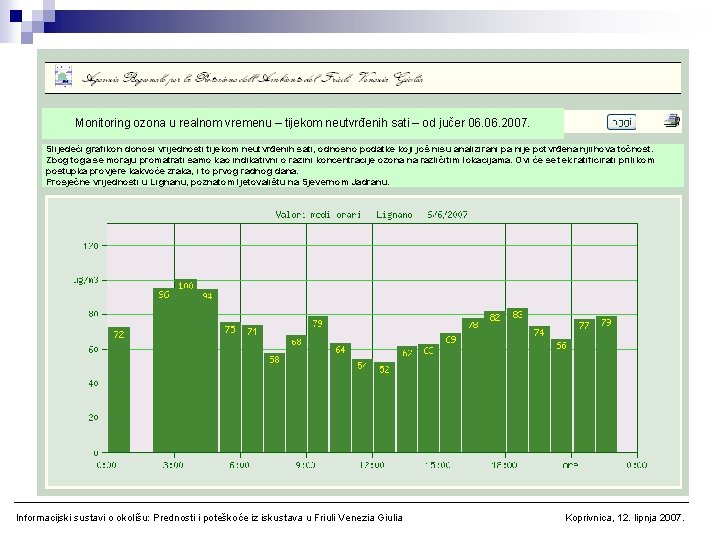

Monitoring ozona u realnom vremenu – tijekom neutvrđenih sati – od jučer 06. 2007. Slijedeći grafikon donosi vrijednosti tijekom neutvrđenih sati, odnosno podatke koji još nisu analizirani pa nije potvrđena njiihova točnost. Zbog toga se moraju promatrati samo kao indikativni o razini koncentracije ozona na različitim lokacijama. Ovi će se tek ratificirati prilikom postupka provjere kakvoće zraka, i to prvog radnog dana. Prosječne vrijednosti u Lignanu, poznatom ljetovalištu na Sjevernom Jadranu. Informacijski sustavi o okolišu: Prednosti i poteškoće iz iskustava u Friuli Venezia Giulia Koprivnica, 12. lipnja 2007.

Izvod podataka na Intranetu/Internetu Informacijski sustavi o okolišu: Prednosti i poteškoće iz iskustava u Friuli Venezia Giulia Koprivnica, 12. lipnja 2007.

Upravljanje konfiguracijom mreže Informacijski sustavi o okolišu: Prednosti i poteškoće iz iskustava u Friuli Venezia Giulia Koprivnica, 12. lipnja 2007.

Automatska dojava putem e-maila Informacijski sustavi o okolišu: Prednosti i poteškoće iz iskustava u Friuli Venezia Giulia Koprivnica, 12. lipnja 2007.

Servis prijenosa podataka - PFR n Godišnji prijenos na APAT podaci po satima (EOI-Exchange of information) n Mjesečni prijenos na APAT podaci po satima Ozon ljeti n Automatsko upisivanje dodatka 12 n Sudjelovanje u pilot projektu za web stranicu europskog monitoringa ozona u gotovo realnom vremenu “Ozone Web” Informacijski sustavi o okolišu: Prednosti i poteškoće iz iskustava u Friuli Venezia Giulia Koprivnica, 12. lipnja 2007.

Informacijski sustavi o okolišu: Prednosti i poteškoće iz iskustava u Friuli Venezia Giulia Koprivnica, 12. lipnja 2007.

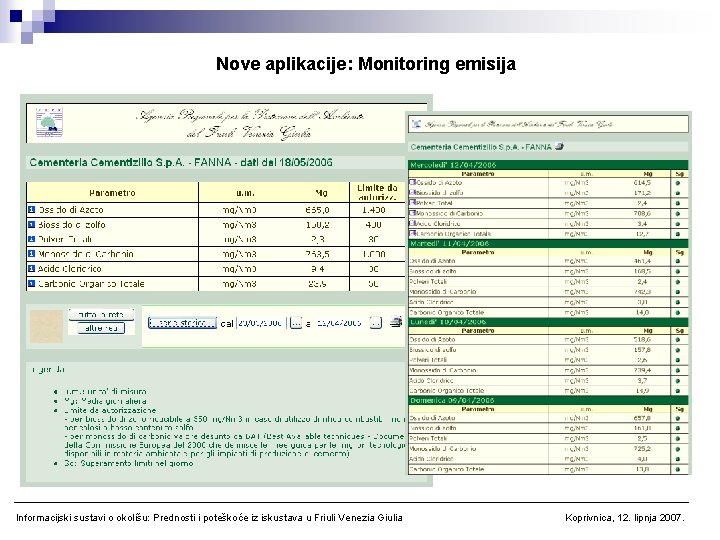

Nove aplikacije: Monitoring emisija Informacijski sustavi o okolišu: Prednosti i poteškoće iz iskustava u Friuli Venezia Giulia Koprivnica, 12. lipnja 2007.

Monitoring emisija Informacijski sustavi o okolišu: Prednosti i poteškoće iz iskustava u Friuli Venezia Giulia Koprivnica, 12. lipnja 2007.

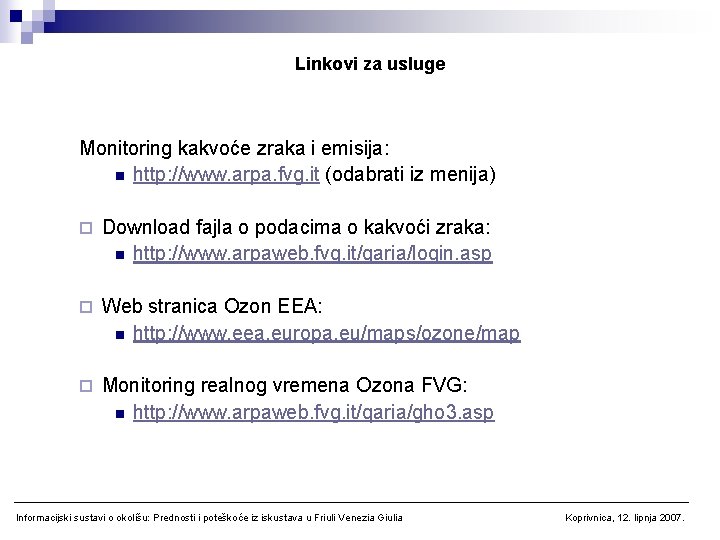

Linkovi za usluge Monitoring kakvoće zraka i emisija: n http: //www. arpa. fvg. it (odabrati iz menija) ¨ Download fajla o podacima o kakvoći zraka: n http: //www. arpaweb. fvg. it/qaria/login. asp ¨ Web stranica Ozon EEA: n http: //www. eea. europa. eu/maps/ozone/map ¨ Monitoring realnog vremena Ozona FVG: n http: //www. arpaweb. fvg. it/qaria/gho 3. asp Informacijski sustavi o okolišu: Prednosti i poteškoće iz iskustava u Friuli Venezia Giulia Koprivnica, 12. lipnja 2007.

Meteorološki klimatski podaci n Priljev informacija i korisnika: opća shema Baza sintetiziranih podataka Informacijski sustav OSMER PODAC I DSS Baza meteoroloških podataka Model PODACI Postaje OSMER Modeli okoliša Informacijski sustavi o okolišu: Prednosti i poteškoće iz iskustava u Friuli Venezia Giulia Baza meteoroloških klimatskih podataka Podaci OSMER Sintetizirani podaci Snimljeni podaci Koprivnica, 12. lipnja 2007.

Korištenje meteorološko klimatskih podataka n Pristup banci podataka HTM L PODACI Server za aplikacije A S P X Baza meteorološko klimatskih podataka PODACI WEB SERVER Korisnik Numerički model Modelator Informacijski sustavi o okolišu: Prednosti i poteškoće iz iskustava u Friuli Venezia Giulia Koprivnica, 12. lipnja 2007.

Pristup iz sustava Web. GIS Informacijski sustavi o okolišu: Prednosti i poteškoće iz iskustava u Friuli Venezia Giulia Koprivnica, 12. lipnja 2007.

Alfanumerički podaci Informacijski sustavi o okolišu: Prednosti i poteškoće iz iskustava u Friuli Venezia Giulia Koprivnica, 12. lipnja 2007.

Arhiva Informacijski sustavi o okolišu: Prednosti i poteškoće iz iskustava u Friuli Venezia Giulia Koprivnica, 12. lipnja 2007.

FASE 2 – Unificiranje baza podataka n Zasad su još odvojene i neovisne jedna od druge baze podataka o kakvoći zraka, o emisijama u zraku i meteorološko klimatskim prilikama. n Nedostaci ¨ Udvostručavanje funkcija ¨ Nehomogenost u prezentaciji (sučelje u publikacijama) ¨ Poteškoće u korelaciji podataka Informacijski sustavi o okolišu: Prednosti i poteškoće iz iskustava u Friuli Venezia Giulia Koprivnica, 12. lipnja 2007.

FASE 2 – Unificiranje baza podataka u jedinstvenom spremniku i pristup object-oriented Kakvoća zraka Emisije Meteorološko klimatske O. S. A. Jedinstvena baza podataka Elementi teritorija (točke, položaji, rijeke, ceste itd. ) Informacijski sustavi o okolišu: Prednosti i poteškoće iz iskustava u Friuli Venezia Giulia Koprivnica, 12. lipnja 2007.

FASE 2 – Unificiranje baza podataka n Po istom kriteriju može se spojiti u jedinstvenoj bazi podataka serija priljeva podataka iz automatskih mreža monitoringa KORISTI n Standardizacija postupaka za obnovu i upravljanje bazama podataka n Solidnost sučelja publikacija: informacija se predstavlja uvijek na isti način i korisnik nema dojam da mora tražiti različite izvore prelazeći iz jedne ambijentalne teme u drugu n Mogućnost da specijalisti obrađuju analize koje su potpunije od događaja u okolišu, zahvaljujući prilici da objedine podatke različitog podrijetla, ali koji su u korelaciji s događajima objekta koji se istražuje (proizvodnja modela) Informacijski sustavi o okolišu: Prednosti i poteškoće iz iskustava u Friuli Venezia Giulia Koprivnica, 12. lipnja 2007.

Od mnoštva banaka podataka do Sustava Objava Modeli Izvješća PODACI Data. Warehouse Informacijski sustavi o okolišu: Prednosti i poteškoće iz iskustava u Friuli Venezia Giulia Koprivnica, 12. lipnja 2007.

Hvala na pozornosti! Informacijski sustavi o okolišu: Prednosti i poteškoće iz iskustava u Friuli Venezia Giulia Koprivnica, 12. lipnja 2007.
