INF 01040 Introduo Programao O computador como ferramenta
- Slides: 53
INF 01040 Introdução à Programação • • O computador como ferramenta de trabalho do engenheiro Planilha Eletrônica Profa. Patrícia A. Jaques Adaptado – Prof. Valter Roesler Lâminas cedidas pela Profa. Maria Aparecida M. Souto
Sumário • O computador como ferramenta de trabalho do engenheiro – Planilha eletrônica – Mat. Lab – Linguagens de programação • Planilha eletrônica – Conceito – Elementos básicos – Tipos de dados que podem ser inseridos – Selecionando células – Formatando células • Numéricas • Texto – Trabalhando com fórmulas • Referência relativa • Referência absoluta – Atividade dirigida 2
3
Elementos Básicos de uma Planilha • Linha: 1 -16384 • Coluna: A-Z, AA. . . IK 256 colunas • Célula: – Intersecção de uma coluna c/ uma linha – É referenciada pela letra da coluna seguida pelo número da linha – Exemplo: C 4 • Faixa ou Intervalo: – Bloco de uma ou mais células que formam uma área retangular 4
Faixas: (A 4: E 4) (B 6: E 14) (A 17: A 21) 5
Tipos de Dados que Podem ser Inseridos na Planilha • Números • Texto • Fórmulas – Expressão matemática – Fica oculta sob a célula – Na célula em si aparece o resultado da fórmula – Exemplo: =(A 1+B 1)/2 6
Prática • Digitar planilha exemplo. Inserir bordas diferenciadas, cores (fundo e frente), título 7
Selecionando Células • • • Uma célula Uma faixa Faixas não-adjacentes Linha Coluna 8
Faixas: (A 4: E 4) (B 6: E 14) (A 17: A 21) 9
Formatando Células • Fonte (A, B, C, D, . . . ) • • Tamanho do fonte (A, B, C, D, . . . ) Cor do fonte (A, B, C, D, . . . ) Efeitos (negrito, itálico, sublinhado, etc. ) Inserção de – Bordas – Padrões • Como? – Menu Formatar Células 10
Formatando Células de Texto 11
Formatando Células Numéricas 12

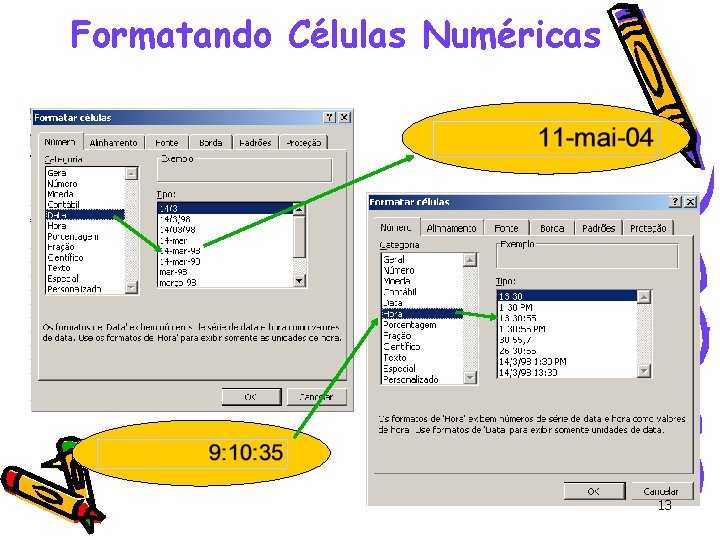

Formatando Células Numéricas 13
Alargando colunas 14
Mesclando células 15
Copiar, Colar, Cortar recortar copiar colar 16
Trabalhando com Fórmulas • Uma fórmula consiste de uma combinação de: – Valores constantes (numérico ou texto) – Referências à células (A 1) ou função (Soma(), Media(), Máximo(), etc. ) – Operadores aritméticos (+, -, *, /) – Operadores de comparação (=, <>, >, <, >=, <=) – Operador de concatenação (&) • DEVE SER PRECEDIDA PELO SINAL DE IGUAL “=“ 17
Trabalhando com Fórmulas • Exemplos: =18+20 =F 27/12*30 =Soma(A 1: A 10) =Se(B 5>=6, 0; “Aprovado”; ”Reprovado”) 18
Trabalhando com Fórmulas • Qual a melhor forma para definir uma fórmula? • Por quê? • Porque permite RECÁLCULO rapidamente 19
Prática • Criar fórmulas para calcular as colunas: – Valor em US$ – Quantidade em Estoque • Formatar coluna Total em Estoque para Moeda. 20
Trabalhando com Fórmulas • Replicação de uma fórmula – É possível copiar uma fórmula para uma faixa de células – Neste caso, o programa ajusta as fórmulas de modo que funcionem perfeitamente na nova localização 21
Replicando Fórmulas Barra de fórmula Ao copiar a fórmula da célula D 6 para o intervalo D 7. . . D 14, a referência à célula D 6 automaticamente é atualizada para: =C 7/3, 05 =C 8/3, 05 =C 9/3, 05 =. . . 22
Replicando Fórmulas • Por que a replicação de fórmulas funciona ajustando a referência às células nelas contidas? – Porque a ferramenta trabalha com: • Referência de célula relativa • Referência de célula absoluta 23
Referência Relativa • Indica posicionamento relativo – Exemplos • Uma linha para baixo na mesma coluna • Duas linhas para cima e três colunas para a direita • Exemplo: – =C 4 + A 3 24
Prática • Criar uma célula que representa a cotação do dólar no dia. 25
Referência Absoluta • Indica posicionamento absoluto • Usada quando é necessário BLOQUEAR uma referência de célula de modo que ela não se altere quando você COPIAR ou MOVER a fórmula • Como indicar uma referência absoluta? – Normalmente se utiliza o símbolo $ – O símbolo $ diz: “não mude isso” – Exemplo: $A$2 26
Bordas • Menu Formatar -> Células – orelha Borda 27
Trabalhando com Funções • Os programas de planilha têm funções predefinidas que auxiliam a escrever fórmulas freqüentemente usadas e/ou complexas • Ao invés de fazer: =B 2+B 3+B 4+B 5+B 6 • É mais fácil trabalhar com a função SOMA =SOMA(B 2: B 6) 28
Trabalhando com Funções • Cuidado: Lê-se: “até” =SOMA(B 2: B 6) Soma das células que estão na faixa B 2 até B 6 =SOMA(B 2; B 6) Soma B 2 e B 6, somente! Lê-se: “e” =SOMA(B 4: B 10; C 8: C 20; E 12: G 20) 29
Trabalhando com Funções • Partes componentes de uma função – – Nome obrigatório Abre parêntese obrigatório Argumentos opcional Fecha parêntese obrigatório • Um argumento pode ser: – Um número, um texto, uma referência a célula em outra planilha/pasta uma lista (= um ou mais argumentos separados por ponto_e_vírgula) • Exemplos: – HOJE() – MÉDIA(E 6: E 14; 7, 5; SOMA(A 1: D 1)) – SE(teste-lógico; valor se verdadeiro; valor se falso) 30
Algumas funções. . . =ABS(número) retorna valor absoluto =PI() retornas as 14 primeiras casas decimais do nro. Pi =INT(número) retorna parte inteira de número =ALEATÓRIO() retorna 0<=número<1 =SE(HOJE()=DATA(2005; 4; 10); "é domingo"; "não é domingo") retorna "é domingo“ se verdade e "não é domingo“ se falso =CONTAR. VAZIO(intervalo) retorna número de células em branco do intervalo 31
Mais funções. . . • Se A 1: A 5 contiver os números 10, 7, 9, 27 e 2, então: – SOMA(A 1: A 5) é igual a 55 • soma todos os valores – OU(1+1=1; 2+2=5) é igual a FALSO • verifica se um dos argumentos é verdadeiros – MÉDIA(A 1: A 5) é igual a 11 • Média aritmética – MÁXIMO(A 1: A 5) é igual a 27 • retorna maior valor – MÍNIMO(A 1: A 5) é igual a 2 • retorna menor valor 32
Mais funções • SE(teste_lógico; valor_se_verdadeiro; valor _se_falso) – SE(B 2>C 2; "Acima do orçamento"; "OK") é igual a "Acima do orçamento” • CONT. NÚM(valor 1; valor 2; . . . ) 33
Mais funções. . . • CONT. SE(intervalo; critérios) – Suponha que A 3: A 6 contenha "maçãs", "laranjas", "pêras", "maçãs", respectivamente. • CONT. SE(A 3: A 6; "maçãs") é igual a 2 – Suponha que B 3: B 6 contenha 32, 54, 75, 86, respectivamente. • CONT. SE(B 3: B 6; ">55") é igual a 2 • ÉCÉL. VAZIA(VALOR) – ÉCÉL. VAZIA(B 3) é igual a FALSO • ARRED(num; num_digitos) • ARRED(2, 15; 1) é igual a 2, 2 • ARRED(2, 149; 1) é igual a 2, 1 • ARRED(-1, 475; 2) é igual a -1, 48 34
Funções aninhadas • =SE(ÉCÉL. VAZIA(D 9); "-"; SE(D 9<=$B$5; “Desclassif. "; “Classif. ")) 35
Funções financeiras: exemplo 1 (cedido pelo Prof. Roberto Cabral de M. Borges) • Deseja-se fazer uma poupança de R$ 300, 00 por mês, durante 20 meses. A taxa de juros mensal é de 2, 5% ao mês. Qual o valor total poupado no fim do período? Sintaxe: VF(taxa ; período ; prestação) = VF (2, 5% ; 20 ; -300) ----> R$ 7. 663, 40 37
Funções financeiras: exemplo 2 (cedido pelo Prof. Roberto Cabral de M. Borges) • Uma loja oferece um refrigerador em 10 parcelas de R$ 120, 00. A loja informa que a taxa e juros é de 4, 5% ao mês. Qual o valor à vista do produto ? Sintaxe: VP(taxa ; período ; prestação) = VP (4, 5% ; 10 ; -120) ----> R$ 949, 53 38
Funções financeiras: exemplo 3 (cedido pelo Prof. Roberto Cabral de M. Borges) • Qual a taxa de juros de um financiamento em que o valor à vista é de R$ 3000, e vai ser pago em 15 parcelas de R$ 340, 00? Sintaxe: TAXA(Período ; prestação ; valor presente) = TAXA (15 ; 340 ; -3000) ----> 8 % 39
Funções financeiras: exemplo 4 (cedido pelo Prof. Roberto Cabral de M. Borges) • Qual o valor da prestação que se pagará para juntar R$ 8000, 00 em 30 meses, a uma taxa de juros de 3, 6% ao mes? Sintaxe: PGTO(taxa ; período ; valor presente) = PGTO (3, 6% ; 30 ; -8000) ----> R$ 440, 44 40
Funções financeiras: exemplo 5 (cedido pelo Prof. Roberto Cabral de M. Borges) • Quanto tempo será necessário para juntar R$ 5. 000, poupando R$ 250, 00 por mes, a uma taxa de juros de 3, 3 % ao mes? Sintaxe: NPER(taxa ; prestação ; valor presente ; valor futuro) Se os R$5. 000, 00 for valor de hoje: = NPER (0, 033 ; 250 ; -5000) ----> 33, 22768 ou 34 meses Se os R$5. 000, 00 for o valor a se atingir: = NPER (0, 033 ; 250 ; ; -5000) ----> 15, 61 ou 16 meses 41
Localizando funções • Menu Inserir função ou clicar em: 42
Localizando funções • Inserindo argumentos para a função “ARRED” Clique aqui e c/ o auxílio do mouse selecione célula(s) da planilha 43
Exercícios: • • Criar uma planilha para permitir a entrada de 10 números e calcular a quantidade de números no intervalo [10, 20] Gerar em uma planilha os 10 primeiros termos da Série de Fibonacci, sabendo-se que os 2 primeiros termos tem valor 0 e 1, e os demais são calculados pela expressão: Gerar em uma planilha 100 números aleatórios entre 1 e 100 e determinar a porcentagem de números pares e a porcentagem de números ímpares Considere a série sen(1)+sen(2)+sen(3)+. . . +sen(100). Gere uma planilha com os elementos da série e calcule o valor da série. 44
Trabalhando com Gráficos • São criados a partir dos da planilha • Tipos de gráficos – – Colunas e Barras Linha e Dispersão (XY) Área Empilhada, Colunas e Barras Pizza 45
Partes de um Gráfico Eixo de valores (y ou vertical) Linhas de grade Área de Plotagem Legenda Eixo das categorias (x ou horizontal) Área do Gráfico 46
Gráfico de Colunas • São úteis quando a altura de Um ponto específico é mais Importante que a tendência • Evite-os se tiver muitas Seqüências a serem plotadas 47
Gráfico de Barras 48
Gráfico de Dispersão (XY) e Linha • São úteis quando tiver muitos dados e nenhuma Tendência específica • O gráfico de dispersão trata Os dados como números 49
Gráfico de Área Empilhada e Coluna • Mostram a acumulação e a Contribuição dos dados 50
Gráfico de Torta • São úteis para plotar uma única seqüência de dados • Permite comparar o todo e • Suas partes 51
Criando um Gráfico • Selecione o intervalo de células que contém os dados a serem plotados • Selecione o tipo de gráfico • Selecione o formato • Inclua título, legenda, títulos p/ os eixos X e. Y • O gráfico pode ser criado: – Incorporado à planilha – Como um documento gráfico 52
Help no Excel 54
Exercício: • Calcular e “plotar” os valores das funções: para valores de x em [0, 3] e valores de a, b e c variáveis 55
