Inženýrská geodézie 1 -10 10. Vytyčování oblouků 1. hlavní prvky a hlavní body kružnicového oblouku 2. podrobné vytyčení 3. základní úlohy 2. Souřadnicová řešení kružnicových oblouků (vybraná) 3. (Složené oblouky (základní úloha)).
Inženýrská geodézie 1 -10 Vytyčování oblouků Důležitá činnost geodeta především v dopravním stavitelství (silnice, železnice). Trasa je prostorová čára, skládá se z osy (vodorovná složka) a z nivelety (svislá složka). Osa se skládá z přímých úseků a z oblouků (částí kružnic, také přechodnic). Podmínky, kterým musí oblouky vyhovovat jsou předepsány ČSN pro jednotlivé druhy staveb. Kritéria přesnosti pro různé druhy staveb jsou v ČSN 73 0422 (vytyčovací odchylky stavebních objektů liniových a plošných). Polohová přesnost u liniových staveb bývá zadána směrodatnou odchylkou v podélném a příčném směru, tvarová přesnost chybou vzepětí a rozdílu dvou sousedních vzepětí.

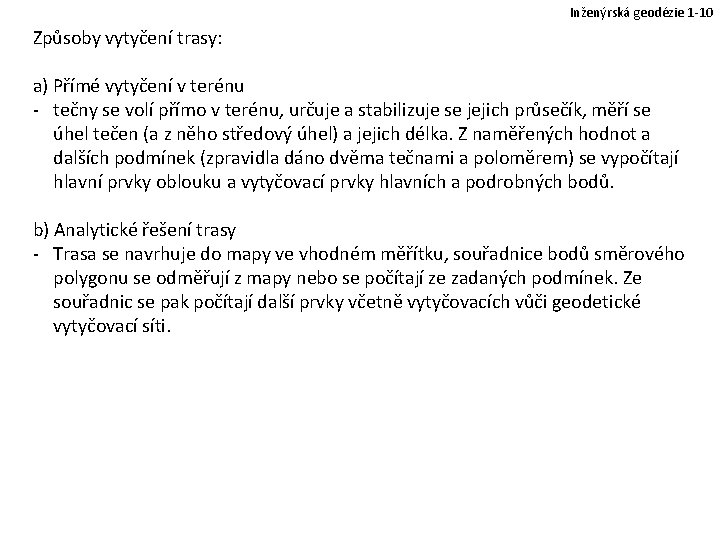

Inženýrská geodézie 1 -10 Způsoby vytyčení trasy: a) Přímé vytyčení v terénu - tečny se volí přímo v terénu, určuje a stabilizuje se jejich průsečík, měří se úhel tečen (a z něho středový úhel) a jejich délka. Z naměřených hodnot a dalších podmínek (zpravidla dáno dvěma tečnami a poloměrem) se vypočítají hlavní prvky oblouku a vytyčovací prvky hlavních a podrobných bodů. b) Analytické řešení trasy - Trasa se navrhuje do mapy ve vhodném měřítku, souřadnice bodů směrového polygonu se odměřují z mapy nebo se počítají ze zadaných podmínek. Ze souřadnic se pak počítají další prvky včetně vytyčovacích vůči geodetické vytyčovací síti.
Inženýrská geodézie 1 -10 Kružnicový oblouk
Inženýrská geodézie 1 -10 Kružnicový oblouk
Inženýrská geodézie 1 -10 Kružnicový oblouk
Inženýrská geodézie 1 -10 Kružnicový oblouk - Semipolární postup vytyčení (délka od předchozího bodu). - Vytyčování po obvodě s přenášením stroje (aplikace v tunelech). Analytické řešení kružnicového oblouku v pravoúhlých souřadnicích - Dvě tečny a poloměr (t 1(P 1, P 2), t 2(P 3, P 4), R). Dvě tečny a bod (t 1(P 1, P 2), t 2(P 3, P 4), A). Dva body dotyku a poloměr (TK, KT, R). Dva body dotyku a bod (TK, KT, A).
Inženýrská geodézie 1 -10 Složený kružnicový oblouk Pokud je zadáno více než 3 podmínky. (dáno t 1, TK 1, K 1 K 2, t 2).
