Industrial Fiber Optic Switch HUB l 101000 Mbps
Industrial Fiber Optic Switch HUB l 10/1000 Mbps. TX 4포트 + SFP 4포트 l 시리얼포트 1포트 지원 l S-Ring 기능으로 이중화 링 복구타임 < 10 ms l Dual Homing, Couple Ring 지원 l SNMP, 웹 매니지먼트, RMON 으로 스위치 허브를 원격 관리 l 포트 별 VLAN 및 802. 1 Q Tag VLAN 지원 SFC 800 Series SFC 800 -G l UTP 포트 AUTO MDI/MDI-X 기능지원 l 전원 이중화 지원(DC 24~48 V) l 전원 극성 보호회로 내장 l 1개의 알람 릴레이 출력 접점 SFC 800 G 제품사양 표 준 IEEE IEEE IEEE 802. 3 10 BASE-T Ethernet , 802. 3 u 100 BASE-TX Fast Ethernet 802. 3 ab 1000 Base-T 802. 3 z Gigabit fiber 802. 3 x Flow Control and Back Pressure 802. 3 ad Port trunk with LACP 802. 1 d Spanning Tree 802. 1 w Rapid Spanning Tree 802. 1 p Class of Service 802. 1 Q VLAN Tag 커넥터 UTP/STP RJ-45 Connector 미니 SFP 4 슬롯 기가비트 LC Connector 케이블 UTP/STP Cat. 3, 4, 5 Cable EIA/TIA-568 100 -ohm (100 m) UTP/STP Cat. 5/ 5 E Cable EIA/TIA-568 100 -ohm (100 m) LC(Multi mode Cable): 50/125 um~62. 5/125 um (220/550 m) LC(Single mode Cable): 9/125 um~10/125 um (15 km) 성 Back-plane (Switching Fabric): 32 Gbps 8 K MAC address table Packet Buffer 1 Mbits 능 LED표시 Per unit: Power 4 port 10/1000 T: Speed, Link/Activity SFP port: Link/Activity 전 DC 24 ~48 V, 전원이중화 지원, 극성 보호회로, 소비전력 24 V 0. 7 A(max) 원 동작환경 동작온도: -10°C ~ 70°C 보관온도: -40°C ~ 85°C) 습 도: 5% ~ 95% (이슬이 맺히지 않을 것) 크 61 mm(W) x 110 mm(D) x 157 mm(H), IP 30지원 기 SOL TECH Industrial Fiber Optic Switch HUB Specifications FAX. 82 -2 -701 -6200 www. soltech. co. kr soltech@soltech. co. kr (주)솔텍 TEL. 82 -2 -701 -8100

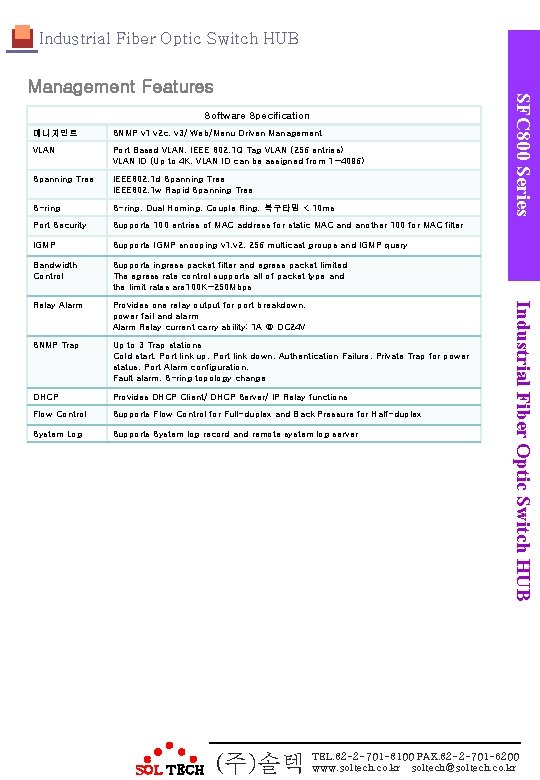

Industrial Fiber Optic Switch HUB Software Specification SNMP v 1 v 2 c, v 3/ Web/Menu Driven Management VLAN Port Based VLAN, IEEE 802. 1 Q Tag VLAN (256 entries) VLAN ID (Up to 4 K, VLAN ID can be assigned from 1~4096) Spanning Tree IEEE 802. 1 d Spanning Tree IEEE 802. 1 w Rapid Spanning Tree S-ring, Dual Homing, Couple Ring, 복구타임 < 10 ms Port Security Supports 100 entries of MAC address for static MAC and another 100 for MAC filter IGMP Supports IGMP snooping v 1, v 2, 256 multicast groups and IGMP query Bandwidth Control Supports ingress packet filter and egress packet limited The egress rate control supports all of packet type and the limit rates are 100 K~250 Mbps Relay Alarm Provides one relay output for port breakdown, power fail and alarm Alarm Relay current carry ability: 1 A @ DC 24 V SNMP Trap Up to 3 Trap stations Cold start, Port link up, Port link down, Authentication Failure, Private Trap for power status, Port Alarm configuration, Fault alarm, S-ring topology change DHCP Provides DHCP Client/ DHCP Server/ IP Relay functions Flow Control Supports Flow Control for Full-duplex and Back Pressure for Half-duplex System Log Supports System log record and remote system log server SOL TECH Industrial Fiber Optic Switch HUB 메니지먼트 SFC 800 Series Management Features FAX. 82 -2 -701 -6200 www. soltech. co. kr soltech@soltech. co. kr (주)솔텍 TEL. 82 -2 -701 -8100
