Industrial Automation Alpha controller MITSUBISHI ELECTRIC pedstavuje NOV
Industrial Automation Alpha controller MITSUBISHI ELECTRIC představuje NOVÝ MIKROKONTROLÉR ALPHA 2
Industrial Automation Alpha controller Konfigurace systému 24 VDC Modul rádiem řízeného času (DCF 77) Převodní modul teplota/napětí Binární vstupy Analogové vstupy (verze s napájením 24 V DC) (AL-PCS/WIN-E) (AL-232 CAB) PC Sériová komunikace (modem, GSM, uživatelský protokol, HMI, PC, atd. ) I/O rozšíření: 4 DC vstupy (včetně 2 HSC) 4 AC vstupy 4 releové výstupy ASI komunikace Display Přídavný displej Paměťová kazeta (AL 2 -EEPROM-2) 2 analogové výstupy (verze s DC napájením Binární výstupy Pomocí řady rozšiřujících modulů je možno dosáhnout nejrůznějších konfigurací systému.

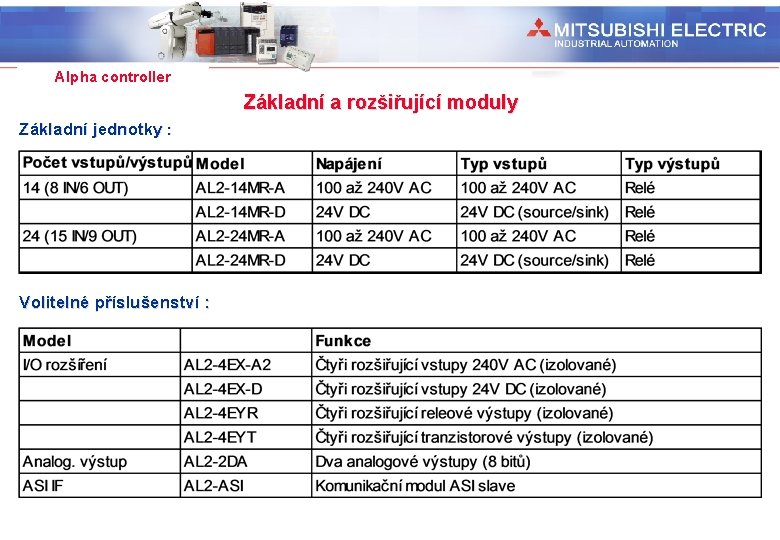

Industrial Automation Alpha controller Základní a rozšiřující moduly Základní jednotky : Volitelné příslušenství :

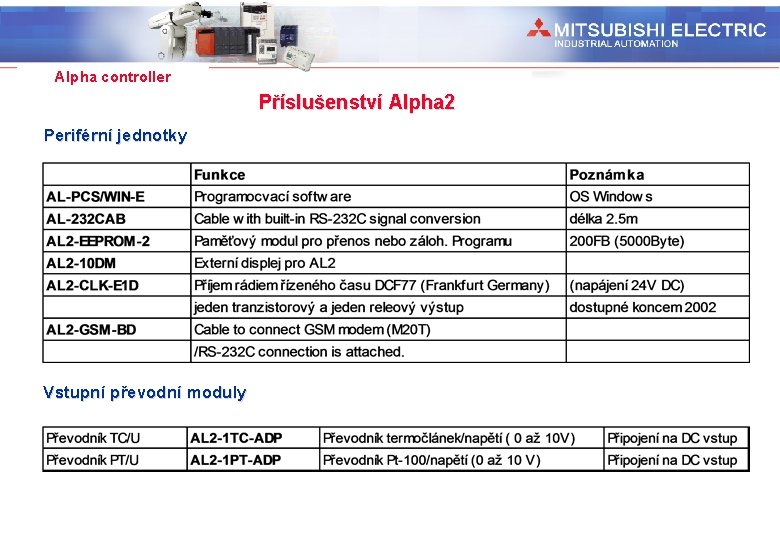

Industrial Automation Alpha controller Příslušenství Alpha 2 Periférní jednotky Vstupní převodní moduly

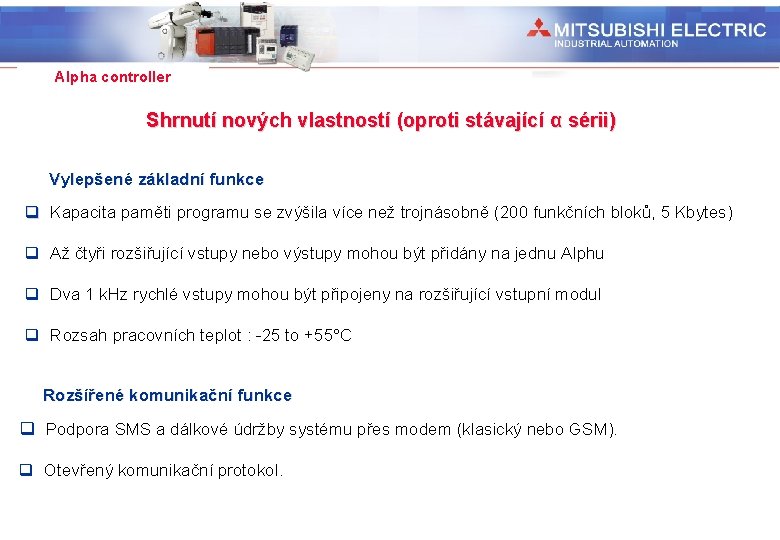

Industrial Automation Alpha controller Shrnutí nových vlastností (oproti stávající α sérii) Vylepšené základní funkce q Kapacita paměti programu se zvýšila více než trojnásobně (200 funkčních bloků, 5 Kbytes) q Až čtyři rozšiřující vstupy nebo výstupy mohou být přidány na jednu Alphu q Dva 1 k. Hz rychlé vstupy mohou být připojeny na rozšiřující vstupní modul q Rozsah pracovních teplot : -25 to +55°C Rozšířené komunikační funkce q Podpora SMS a dálkové údržby systému přes modem (klasický nebo GSM). q Otevřený komunikační protokol.
Industrial Automation Alpha controller Shrnutí nových vlastností (oproti stávající α sérii) Rozšíření možností displeje q Zvětšení (LCD) displeje: 42 x 26 mm (4 řádky x 12 znaků). q Podsvícení displeje. q Podpora speciálních národních znaků (němčina, francouština a španělština). q Vylepšené funkce funkčních bloků spolupracujících s displejem Analogová data mohou být zobrazována formou sloupcového grafu (bar graph). Texty (znaky) mohou být rolovány napříč obrazovkou. Analogová data mohou být zobrazována včetně desetinných míst. Texty (znaky) na obrazovce mohou blikat. q Pomocí víceúrovňového hesla lze chránit data proti přepsání. q Jednotlivé obrazovky mohou být měněny pomocí funkčního bloku CONTROL DISPLAY. q Lze připojit přídavný displej.

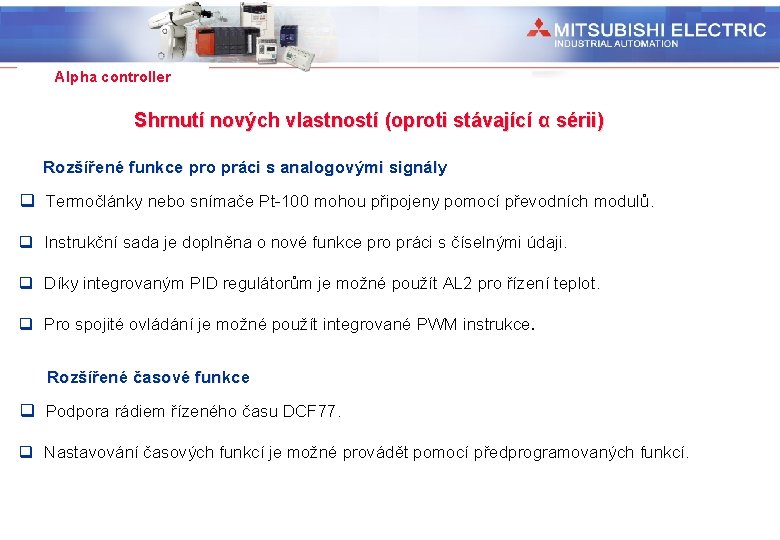

Industrial Automation Alpha controller Shrnutí nových vlastností (oproti stávající α sérii) Rozšířené funkce pro práci s analogovými signály q Termočlánky nebo snímače Pt-100 mohou připojeny pomocí převodních modulů. q Instrukční sada je doplněna o nové funkce pro práci s číselnými údaji. q Díky integrovaným PID regulátorům je možné použít AL 2 pro řízení teplot. q Pro spojité ovládání je možné použít integrované PWM instrukce. Rozšířené časové funkce q Podpora rádiem řízeného času DCF 77. q Nastavování časových funkcí je možné provádět pomocí předprogramovaných funkcí.
Industrial Automation Alpha controller Shrnutí nových vlastností (oproti stávající α sérii) Rozšířené softwarové funkce q Celkem 15 nových funkčních bloků : SPEED DETECT, PULSE WIDTH MODULATION, RETENTIV ALT, ADDITION, SUBTRACTION, MULTIPLICATION, DIVISION, CALCULATION, SHIFT, ADVANCED DISPLAY, CONTROL DISPLAY, SMS, RANDOM ONESHOT, DELAYED ONESHOT and DELAYED ALTERNATE q Signál (merkr), který je aktivní po dobu prvního skenu po zapnutí napájení (inicializace). q Systémové bity a nové řídicí bity pro komunikaci. q Funkční bloky SET/RESET doplněné pamětí (pro případ výpadku napájení). q Zvětšení přesnosti časových bloků DELAY, ONE_SHOT a FLICKER : 10 ms (od 10 do 327. 67 ms) a 1 s (od 0 do 32, 767 s). q Funkční blok HOUR METER (počítadlo provozních hodin): doplnění o nastavení minut a vteřin (od 1 s do 32, 767 min 59 s).

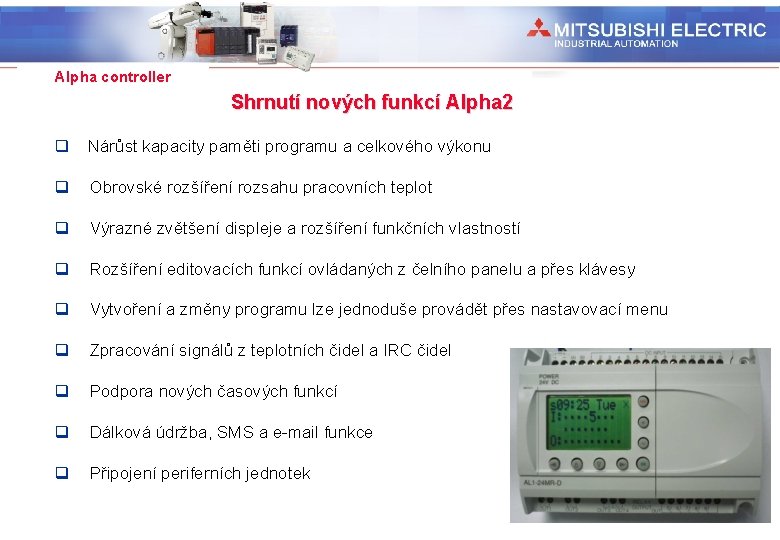

Industrial Automation Alpha controller Shrnutí nových funkcí Alpha 2 q Nárůst kapacity paměti programu a celkového výkonu q Obrovské rozšíření rozsahu pracovních teplot q Výrazné zvětšení displeje a rozšíření funkčních vlastností q Rozšíření editovacích funkcí ovládaných z čelního panelu a přes klávesy q Vytvoření a změny programu lze jednoduše provádět přes nastavovací menu q Zpracování signálů z teplotních čidel a IRC čidel q Podpora nových časových funkcí q Dálková údržba, SMS a e-mail funkce q Připojení periferních jednotek

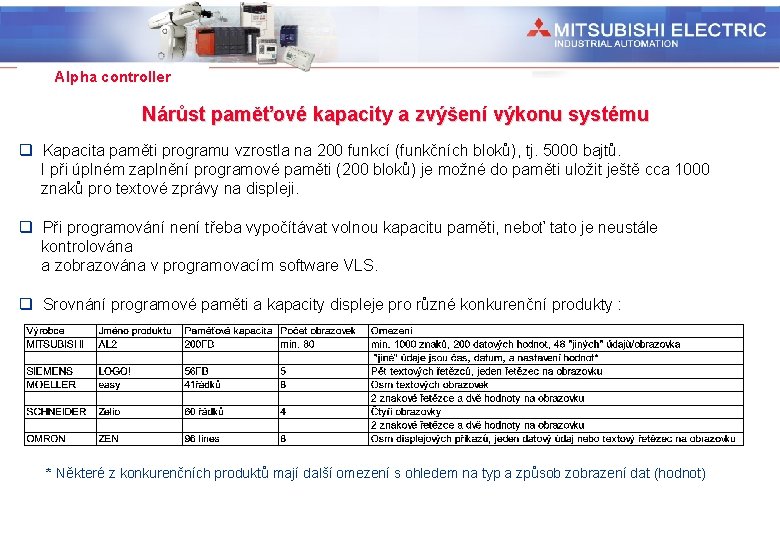

Industrial Automation Alpha controller Nárůst paměťové kapacity a zvýšení výkonu systému q Kapacita paměti programu vzrostla na 200 funkcí (funkčních bloků), tj. 5000 bajtů. I při úplném zaplnění programové paměti (200 bloků) je možné do paměti uložit ještě cca 1000 znaků pro textové zprávy na displeji. q Při programování není třeba vypočítávat volnou kapacitu paměti, neboť tato je neustále kontrolována a zobrazována v programovacím software VLS. q Srovnání programové paměti a kapacity displeje pro různé konkurenční produkty : * Některé z konkurenčních produktů mají další omezení s ohledem na typ a způsob zobrazení dat (hodnot)
Industrial Automation Alpha controller Rozšíření rozsahu pracovních teplot Snížení dolní hranice pracovních teplot (-25°C) výrazně rozšiřuje oblast použití AL 2. -25. . . +55°C Uživatel si může vybrat programování jednu ze šesti jazykových mutací (angličtinu, němčinu, francouštinu, italštinu, španělštinu a švédštinu).

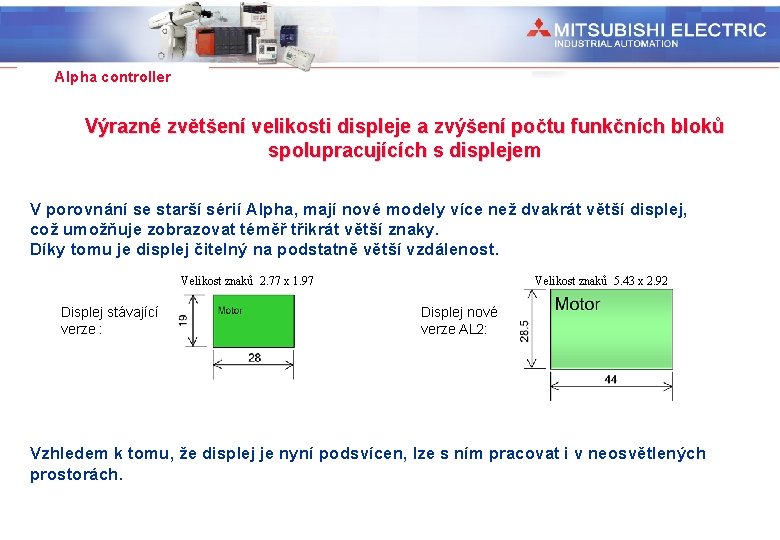

Industrial Automation Alpha controller Výrazné zvětšení velikosti displeje a zvýšení počtu funkčních bloků spolupracujících s displejem V porovnání se starší sérií Alpha, mají nové modely více než dvakrát větší displej, což umožňuje zobrazovat téměř třikrát větší znaky. Díky tomu je displej čitelný na podstatně větší vzdálenost. Velikost znaků 2. 77 x 1. 97 Displej stávající verze : Velikost znaků 5. 43 x 2. 92 Displej nové verze AL 2: Vzhledem k tomu, že displej je nyní podsvícen, lze s ním pracovat i v neosvětlených prostorách.

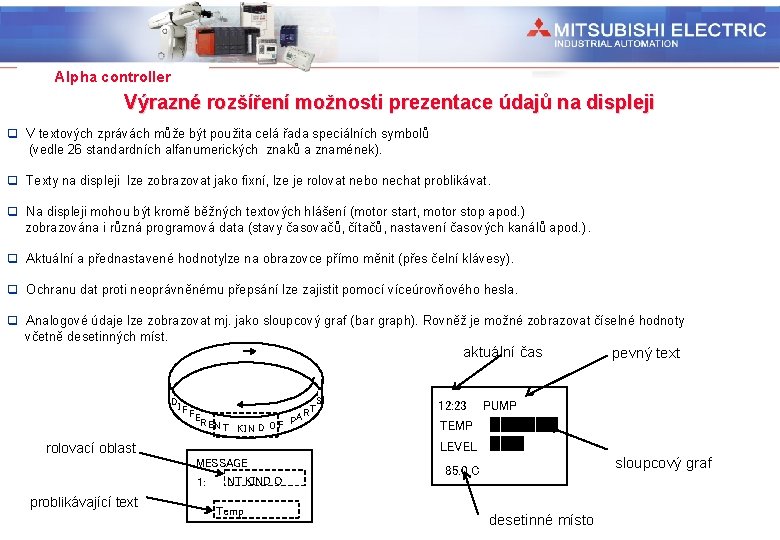

Industrial Automation Alpha controller Výrazné rozšíření možnosti prezentace údajů na displeji q V textových zprávách může být použita celá řada speciálních symbolů (vedle 26 standardních alfanumerických znaků a znamének). q Texty na displeji lze zobrazovat jako fixní, lze je rolovat nebo nechat problikávat. q Na displeji mohou být kromě běžných textových hlášení (motor start, motor stop apod. ) zobrazována i různá programová data (stavy časovačů, čítačů, nastavení časových kanálů apod. ). q Aktuální a přednastavené hodnotylze na obrazovce přímo měnit (přes čelní klávesy). q Ochranu dat proti neoprávněnému přepsání lze zajistit pomocí víceúrovňového hesla. q Analogové údaje lze zobrazovat mj. jako sloupcový graf (bar graph). Rovněž je možné zobrazovat číselné hodnoty včetně desetinných míst. aktuální čas DI FF ER EN PA T KI N D O F 12: 23 PUMP TEMP LEVEL rolovací oblast MESSAGE NT KIND O 1: problikávající text S T R pevný text Temp sloupcový graf 85. 0 C desetinné místo

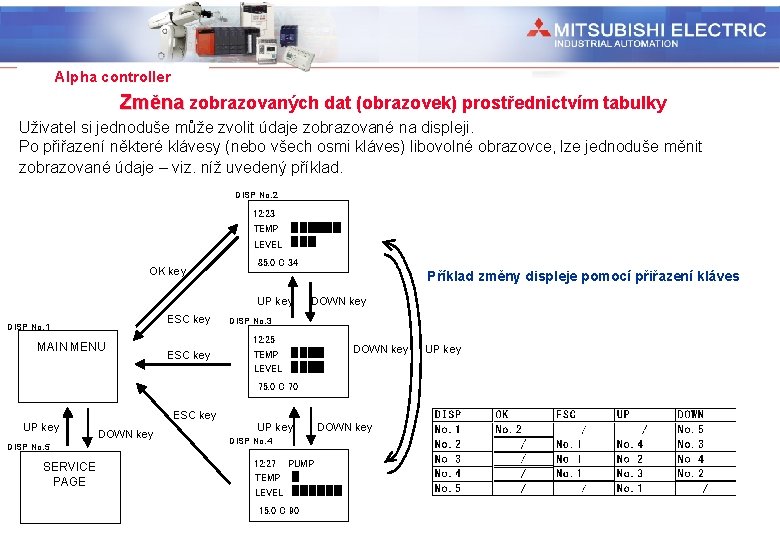

Industrial Automation Alpha controller Změna zobrazovaných dat (obrazovek) prostřednictvím tabulky Uživatel si jednoduše může zvolit údaje zobrazované na displeji. Po přiřazení některé klávesy (nebo všech osmi kláves) libovolné obrazovce, lze jednoduše měnit zobrazované údaje – viz. níž uvedený příklad. DISP No. 2 12: 23 TEMP LEVEL OK key 85. 0 C 34 Příklad změny displeje pomocí přiřazení kláves UP key ESC key DISP No. 1 MAIN MENU ESC key DOWN key DISP No. 3 12: 25 TEMP LEVEL DOWN key 75. 0 C 70 UP key DISP No. 5 SERVICE PAGE ESC key DOWN key UP key DISP No. 4 12: 27 PUMP TEMP LEVEL 15. 0 C 90 DOWN key UP key
Industrial Automation Alpha controller Dva ze čtyř rozšiřujících vstupů (AL 2 -4 EX) mohou být použity jako rychlé čítačové vstupy. Analogové vstupy jsou součástí všech verzí AL 2 s DC napájením. Analogové hodnoty (např. z hladinových snímačů, teploměrů apod. ) mohou být připojeny na binární vstupy. Základní jednotky napájené 24 V DC mohou mít na vstupech připojen binární nebo analogový signál. Analogový vstup má rozsah 0 -10 V s 20 m. V rozlišením (0 -500), současně může být zapojeno maximálně 8 analogových vstupů. Prostřednictvím výstupů je také možné spojitě ovládat připojená zařízení (např. použitím PWM instrukcí). Tranzistorové výstupy mohou spínatmax. 1 A, releové výstupy mohou spínat max. 8 A signal control A/D Max 8 ch 0 -10 V (0 -500) Pt-100) Snímač hladiny START STOP SLOW PWM

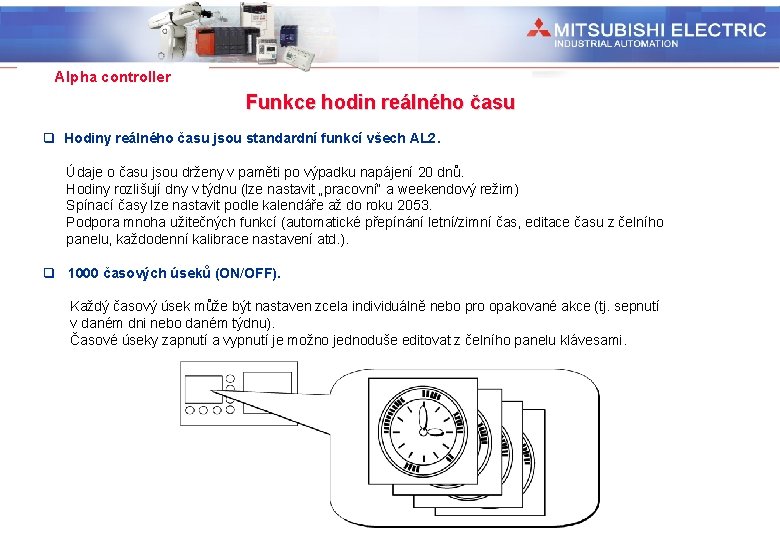

Industrial Automation Alpha controller Funkce hodin reálného času q Hodiny reálného času jsou standardní funkcí všech AL 2. Údaje o času jsou drženy v paměti po výpadku napájení 20 dnů. Hodiny rozlišují dny v týdnu (lze nastavit „pracovní“ a weekendový režim) Spínací časy lze nastavit podle kalendáře až do roku 2053. Podpora mnoha užitečných funkcí (automatické přepínání letní/zimní čas, editace času z čelního panelu, každodenní kalibrace nastavení atd. ). q 1000 časových úseků (ON/OFF). Každý časový úsek může být nastaven zcela individuálně nebo pro opakované akce (tj. sepnutí v daném dni nebo daném týdnu). Časové úseky zapnutí a vypnutí je možno jednoduše editovat z čelního panelu klávesami.

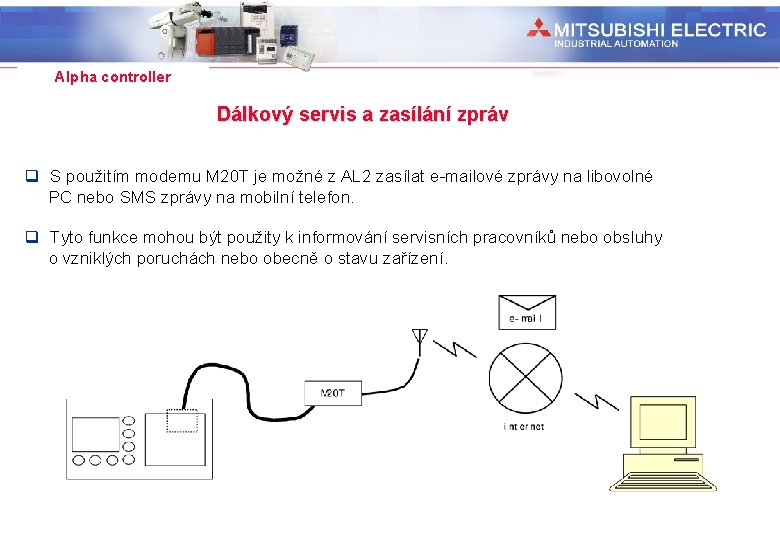

Industrial Automation Alpha controller Dálkový servis a zasílání zpráv q S použitím modemu M 20 T je možné z AL 2 zasílat e-mailové zprávy na libovolné PC nebo SMS zprávy na mobilní telefon. q Tyto funkce mohou být použity k informování servisních pracovníků nebo obsluhy o vzniklých poruchách nebo obecně o stavu zařízení.

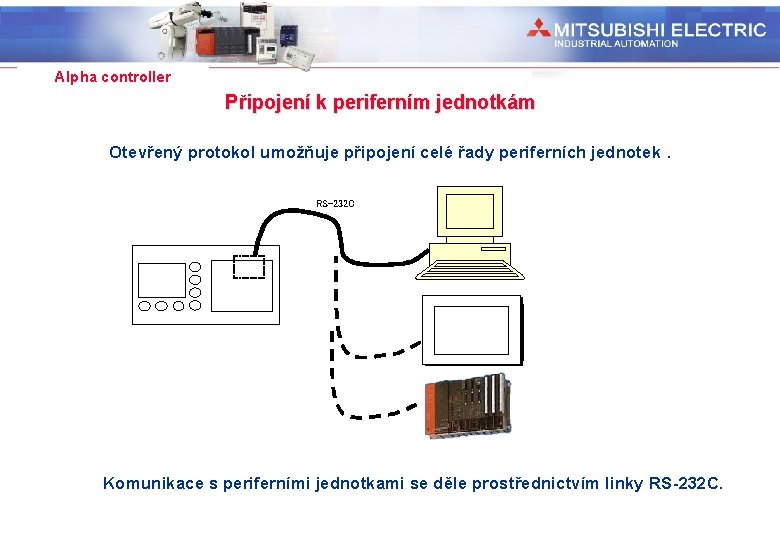

Industrial Automation Alpha controller Připojení k periferním jednotkám Otevřený protokol umožňuje připojení celé řady periferních jednotek. RS-232 C Komunikace s periferními jednotkami se děle prostřednictvím linky RS-232 C.
