Industrial Alpinists Vienna Sicherungstechnik by Industrial Alpinists Vienna
Industrial Alpinists Vienna Sicherungstechnik © by Industrial Alpinists Vienna; September 2005 Seite 1
Industrial Alpinists Vienna INHALT Auffangsysteme - Höhensicherungsgerät gem. EN 363 - Steigschutzanlagen - mitlaufende AG an bewegl. Führung - Standardsicherung Haltesysteme gem. EN 358 - Rückhaltesysteme - Arbeitsplatzpositionierung Seilzugangstechnik gem. § 6 Bau. V © by Industrial Alpinists Vienna; September 2005 Seite 2
Industrial Alpinists Vienna Schultersicherung … oder doch nicht ? Gewicht Mann 80 kg Haltehöhe des Seils 1, 4 m Ebene Standfläche Breite der Standfläche 50 cm (stabiler Ausfallschritt) © by Industrial Alpinists Vienna; September 2005 Seite 3
Industrial Alpinists Vienna Schultersicherung Mann 80 kg 800 N Haltehöhe des Seils: 1, 4 m Ebene Standfläche h * F > b * G, Kippen bei F > b * G h Breite der Standfläche 50 cm 5 cm Zug nach vorne stabiler Ausfallschritt seitlicher Zug beim Gehen 40 kg 4 kg Quelle: Berg & Steigen © by Industrial Alpinists Vienna; September 2005 Seite 4

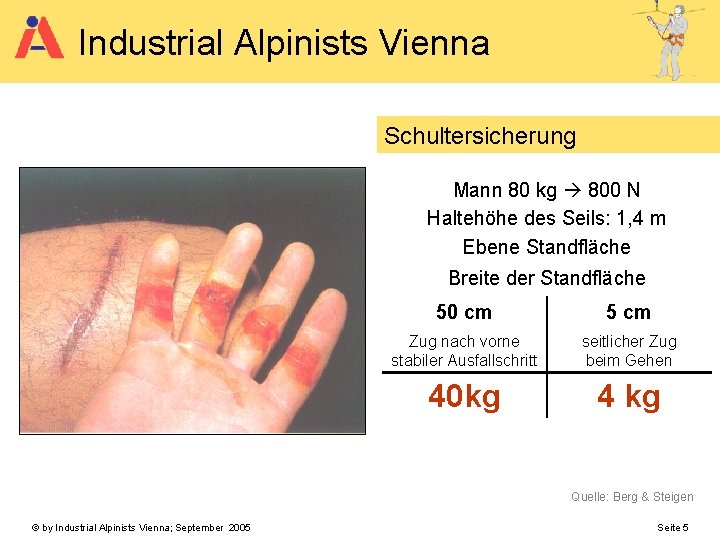

Industrial Alpinists Vienna Schultersicherung Mann 80 kg 800 N Haltehöhe des Seils: 1, 4 m Ebene Standfläche Breite der Standfläche 50 cm 5 cm Zug nach vorne stabiler Ausfallschritt seitlicher Zug beim Gehen 40 kg 4 kg Quelle: Berg & Steigen © by Industrial Alpinists Vienna; September 2005 Seite 5
Industrial Alpinists Vienna (Rück) Haltesystem EN 358/359 • Person wird gehindert, die Kante zu erreichen • kein Risiko eines Absturzes kein Falldämpfer notwendig • Verbindungsmittel max. 2 m Länge. Gefahrenzone 2 m © by Industrial Alpinists Vienna; September 2005 Seite 6
Industrial Alpinists Vienna (Rück) Haltesystem EN 358/359 • Einsatz von Haltegurten (Feuerwehrgurt) • Halteösen am Gurt im Beckenbereich • Arbeiten an Masten NEIN: bei Absturzgefahr Bau. V § 30 (1) Sicherheitsgeschirre + Falldämpfer © by Industrial Alpinists Vienna; September 2005 Seite 7

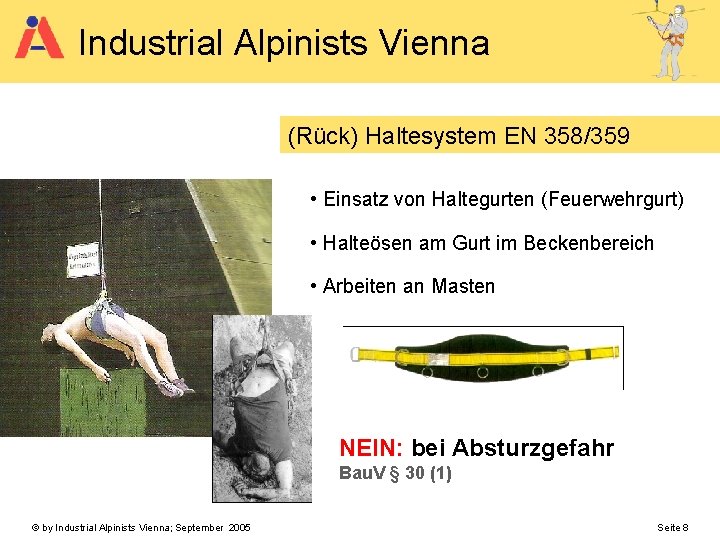

Industrial Alpinists Vienna (Rück) Haltesystem EN 358/359 • Einsatz von Haltegurten (Feuerwehrgurt) • Halteösen am Gurt im Beckenbereich • Arbeiten an Masten NEIN: bei Absturzgefahr Bau. V § 30 (1) © by Industrial Alpinists Vienna; September 2005 Seite 8
Industrial Alpinists Vienna Auffangsysteme EN 363 Wenn Risiko eines freien Falles nicht verhindert werden kann. • den Fallweg möglichst gering halten • Fangstoßkräfte auf max. 6 k. N reduzieren 1. Auffanggurt 2. Auffangsystem mit Verbindungsmittel 3. Verbindungselemente (Karabiner) 4. Falldämpfer gem. EN 355 (kann auch am Anschlagpunkt liegen) 5. Helm © by Industrial Alpinists Vienna; September 2005 Seite 9

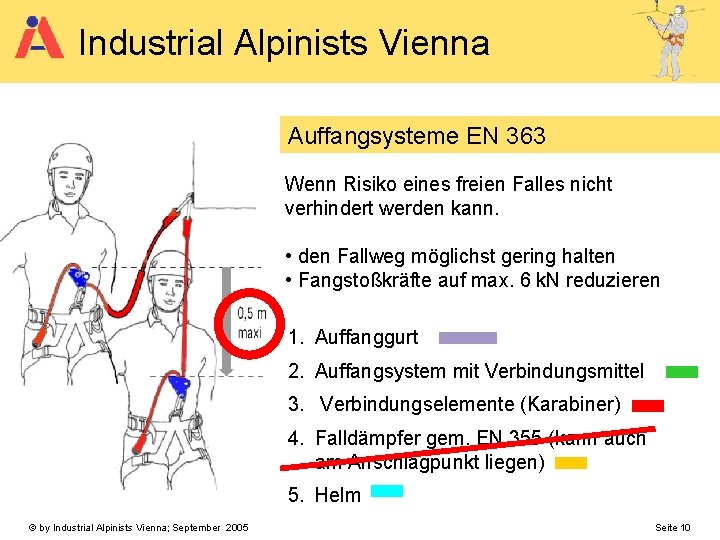

Industrial Alpinists Vienna Auffangsysteme EN 363 Wenn Risiko eines freien Falles nicht verhindert werden kann. • den Fallweg möglichst gering halten • Fangstoßkräfte auf max. 6 k. N reduzieren 1. Auffanggurt 2. Auffangsystem mit Verbindungsmittel 3. Verbindungselemente (Karabiner) 4. Falldämpfer gem. EN 355 (kann auch am Anschlagpunkt liegen) 5. Helm © by Industrial Alpinists Vienna; September 2005 Seite 10
Industrial Alpinists Vienna Auffangsysteme EN 363 © by Industrial Alpinists Vienna; September 2005 Seite 11
Industrial Alpinists Vienna Auffangsysteme EN 353 – 2; EN 363 Mitlaufende Auffanggeräte einschließlich beweglicher Führung Das Auffanggerät läuft ohne manuelle Einstellungen ( niemals Prusik) Bei einem Absturz blockiert es automatisch - Falldämpfer im Auffanggerät integriert - Falldämpfer im Verbindungsmittel - Falldämpfer im Führungsseil Anwendung: © by Industrial Alpinists Vienna; September 2005 Sicherungssystem beim Abseilen Seite 12
Industrial Alpinists Vienna Auffangsysteme EN 353 – 2; EN 363 Funktionstest Knoten im Seilende Auf ersten 2 m keine Schutzfunktion semistat. Seile Kat. A (Bruchkraft > 22 k. N) + Falldämpfer Alternativ: Dynamische Bergseile © by Industrial Alpinists Vienna; September 2005 Seite 13
Industrial Alpinists Vienna Auffangsysteme EN 353 – 2; EN 363 Funktionstest Knoten im Seilende Auf ersten 2 m keine Schutzfunktion semistat. Seile Kat. A (Bruchkraft > 22 k. N) + Falldämpfer Alternativ: Dynamische Bergseile © by Industrial Alpinists Vienna; September 2005 Seite 14
Industrial Alpinists Vienna Auffangsysteme EN 353 – 2; EN 363 Funktionstest Knoten im Seilende Auf ersten 2 m keine Schutzfunktion Sturzraum siehe Kap. Sicherungskette semistat. Seile Kat. A (Bruchkraft > 22 k. N) + Falldämpfer Alternativ: Dynamische Bergseile © by Industrial Alpinists Vienna; September 2005 Seite 15
Industrial Alpinists Vienna Auffangsysteme EN 353 – 2; EN 363 ASCENSION 2002 ASAP 2005 mitlaufende Auffanggeräte EN 353 - 2 / Seilklemmen EN 567 © by Industrial Alpinists Vienna; September 2005 Seite 16
Industrial Alpinists Vienna Auffangsysteme EN 353 – 2; EN 363 80 kg; Sturzhöhe 1 m; Seillänge 2 m; SF = 0, 5 ASCENSION als ml AG © by Industrial Alpinists Vienna; September 2005 80 kg; Sturzhöhe 2 m; Seillänge 2 m; SF = 1 Seite 17
Industrial Alpinists Vienna Auffangsysteme EN 363 Auffangsystem mit Höhensicherungsgerät - sehr geringen Fallhöhe - Gerät blockiert bei Sturz - Falldämpfer integriert © by Industrial Alpinists Vienna; September 2005 Seite 19
Industrial Alpinists Vienna Seilzugangstechniken gem. § 6 Bau. V 2 unabhängige Systeme • Arbeitssystem od. Tragsystem • Sicherungssystem selbsttätig mitlaufendes Auffanggerät Falldämpfer Evaluierungspflicht durch a. HFK Verhältnismäßigkeit Partnercheck Aufsichtsführung, Seilaufbau und Auswahl AP durch a. HFK. © by Industrial Alpinists Vienna; September 2005 Seite 20
Industrial Alpinists Vienna Seilzugangstechniken gem. § 6 Bau. V Anforderungen an das Tragsystem: Anschlagpunkt: gem. EN 795 eigener AP Seil: semistat. Kernmantelseil Endverknotung Abseilgerät: EN 341 Klasse A, selbstblockierend Verbindungsmittel: © by Industrial Alpinists Vienna; September 2005 mit zw. Gurt und Abseilgerät keines Gurt: Arbeitssitz oder bequemer Auffanggurt Anseilpunkt: zentral Seite 21
Industrial Alpinists Vienna Seilzugangstechniken gem. § 6 Bau. V Anforderungen an das Sicherungsystem: siehe mitlaufendes Auffangsystem einschließlich beweglicher Führung dyn. Bergseil od. Statikseil WH: + Dämpfer Funktionstest Knoten im Seilende Sturzraum Scharfkantenbelastung Pendelbewegung © by Industrial Alpinists Vienna; September 2005 Seite 22
Industrial Alpinists Vienna Kombinationen mit Anschlagsysteme gem. EN 795 Beispiel: horizontales Geländerseil = mobiles horizontales Anschlagsystem gem. EN 795 Klasse B bzw. Klasse C + Auffangsystem gem. EN 363 Mehr dazu im Kap. Geländerseile © by Industrial Alpinists Vienna; September 2005 Seite 23
Industrial Alpinists Vienna Besondere Aufsicht • Vorstiegstechnik • Höhensicherungsgeräten • Befahrung von Silos, Schächten • Rettung nach oben erforderlich • mit Textilseilen inkompatible Arbeiten mit Flex Glasmontagen • erstes Arbeitsmonat © by Industrial Alpinists Vienna; September 2005 Seite 24
Industrial Alpinists Vienna Seile dynamische Bergseile EN 892 semistatische Seile EN 1891 Reepschnur EN 564 Karabiner Verbindungselemente EN 362 Bergsteiger – Karabiner EN 12275 Steigklemmen Seilklemmen EN 567 (Bergsteigerausrüstg) Abseilgeräte EN 341 Mitlaufende Auffanggeräte EN 353 Verbindungsmittel EN 354 Schlingen EN 566 (Bergsteigerausrüstg) Falldämpfer EN 355 Gurte Haltegurte EN 358 Sitzgurte EN 813 Auffanggurte EN 361 Höhensicherungsgeräte EN 360 Auffangsysteme EN 363 Industrieschutzhelme EN 397 Prüfverfahren EN 364 PSA – Anforderungen an Gebrauchsanleitung, Wartung, regelmäßige Überprüfung, Instandsetzung, Kennzeichnung und Verpackung EN 365 © by Industrial Alpinists Vienna; September 2005 Seite 25
