Industrial Alpinists Vienna horizontale Seilgelnder EN 795 Kat
- Slides: 21
Industrial Alpinists Vienna horizontale Seilgeländer EN 795 Kat B EN 795 Kat C © by Industrial Alpinists Vienna; Jänner 2005 Seite 1
Industrial Alpinists Vienna INHALT EN 795 Kat B …. transportable, vorübergehend angebrachte Anschlageinrichtungen EN 795 Kat C temporäre Anschlageinrichtungen mit horizontal beweglichen Führungen © by Industrial Alpinists Vienna; Jänner 2005 Seite 2
Industrial Alpinists Vienna temporäre Geländerseile horizontale Sicherungsseile zw. 2 Anschlagpunkten installiertes Seil zur Sicherung Wird im Regelfall nicht belastet © by Industrial Alpinists Vienna; Jänner 2005 Seite 3
Industrial Alpinists Vienna temporäre Geländerseile horizontale Sicherungsseile Bei Verwendung in Kombination mit - Haltegurte: Systeme gem. EN 358 - Auffanggurte: Systeme gem. EN 795 Kat C © by Industrial Alpinists Vienna; Jänner 2005 Seite 4
Industrial Alpinists Vienna EN 795 B Gurtspannsysteme (sog. Lifelines) Gurtband 50 mm keine Zwischenpunkte B 1) Anforderungen an Anschlagpunkt > 24 k. N (2400 kg) © by Industrial Alpinists Vienna; Jänner 2005 Seite 5

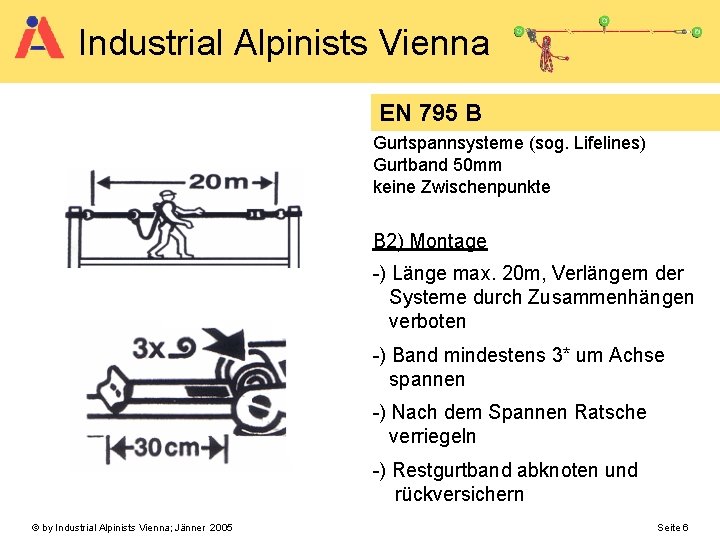

Industrial Alpinists Vienna EN 795 B Gurtspannsysteme (sog. Lifelines) Gurtband 50 mm keine Zwischenpunkte B 2) Montage -) Länge max. 20 m, Verlängern der Systeme durch Zusammenhängen verboten -) Band mindestens 3* um Achse spannen -) Nach dem Spannen Ratsche verriegeln -) Restgurtband abknoten und rückversichern © by Industrial Alpinists Vienna; Jänner 2005 Seite 6
Industrial Alpinists Vienna EN 795 B Gurtspannsysteme (sog. Lifelines) Gurtband 50 mm keine Zwischenpunkte B 2) Montage f © by Industrial Alpinists Vienna; Jänner 2005 Länge Systemdurchhang f 5 m 0, 5 m 10 m 1 m 20 m 2 m Seite 7
Industrial Alpinists Vienna EN 795 B Gurtspannsysteme (sog. Lifelines) Gurtband 50 mm keine Zwischenpunkte B 3) Verwendung - jeweils 1 Person - wenn als Haltemittel verwendet wird ist ein 2. System zur Sicherung erforderlich - Verwendung automatisch schließender Karabiner ist lt. EN 362 obligatorisch © by Industrial Alpinists Vienna; Jänner 2005 Seite 8
Industrial Alpinists Vienna EN 795 B Gurtspannsysteme (sog. Lifelines) Gurtband 50 mm keine Zwischenpunkte B 3) Verwendung / Sturzraum © by Industrial Alpinists Vienna; Jänner 2005 Länge 5, 0 m 10 m 20 m Durchhang 0, 5 m 1 m 2 m Dehnung 0, 5 m 1 m 2 m Sicherheit 2, 0 m Auffangsystem 2, 0 m Distanz Anseilpkt - Füsse 1, 5 m Sturzraum 6, 5 m 7, 5 m 9, 5 m Seite 9
Industrial Alpinists Vienna EN 795 C temporäre Seilgeländer gem. EN 795 C semistatisches Seil 10, 5 mm C 1) Anforderungen an Anschlagpunkt > 16 k. N (1600 kg) © by Industrial Alpinists Vienna; Jänner 2005 Seite 10
Industrial Alpinists Vienna EN 795 C temporäre Seilgeländer gem. EN 795 C semistatisches Seil 10, 5 mm C 2) Montage -) Seil locker mittels Handkraft spannen -) Spannen mittels Flaschenzugsystem verboten! -) Restseil abknoten und rückversichern © by Industrial Alpinists Vienna; Jänner 2005 Seite 11
Industrial Alpinists Vienna EN 795 C temporäre Seilgeländer gem. EN 795 C semistatisches Seil 10, 5 mm C 2) Montage -) alle 5 m mittels Zwischensicherungen abhängen -) Zwischenpunkte nicht abknoten -) Gesamtlänge max. 20 m -) Festigkeit ZWS ebenfalls 16 k. N - ) Max 15° Steigung © by Industrial Alpinists Vienna; Jänner 2005 Seite 12
Industrial Alpinists Vienna EN 795 C temporäre Seilgeländer gem. EN 795 C semistatisches Seil 10, 5 mm C 3) Verwendung -) max 2 Personen -) eine Sturzbelastung durch 2 Personen im gleichen Segment muß ausgeschlossen werden -) bei Längen über 10 m muß bei Verwendung von 2 Personen mind. 1 Zwischensegment frei bleiben © by Industrial Alpinists Vienna; Jänner 2005 Seite 13
Industrial Alpinists Vienna EN 795 C temporäre Seilgeländer gem. EN 795 C semistatisches Seil 10, 5 mm C 3) Verwendung -) keine Belastung des Sicherungssystems durch Arbeitsmaterial -) keine Steigungen > 15° -) © by Industrial Alpinists Vienna; Jänner 2005 Seite 14

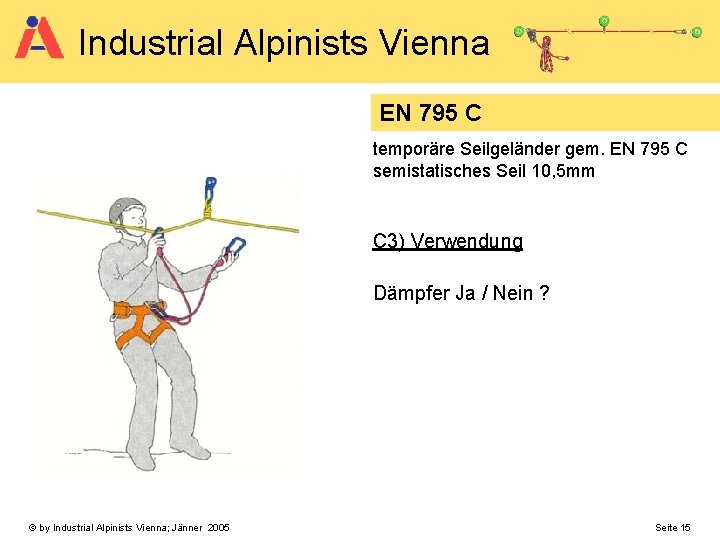

Industrial Alpinists Vienna EN 795 C temporäre Seilgeländer gem. EN 795 C semistatisches Seil 10, 5 mm C 3) Verwendung Dämpfer Ja / Nein ? © by Industrial Alpinists Vienna; Jänner 2005 Seite 15
Industrial Alpinists Vienna EN 795 C temporäre Seilgeländer gem. EN 795 C semistatisches Seil 10, 5 mm C 3) Verwendung Dämpfer Ja / Nein ? A) Sturzhöhe über 1 m (bis 4 m) Fangstoßkraft > 6 k. N Dämpfer ja © by Industrial Alpinists Vienna; Jänner 2005 Seite 16
Industrial Alpinists Vienna EN 795 C temporäre Seilgeländer gem. EN 795 C semistatisches Seil 10, 5 mm C 3) Verwendung Dämpfer Ja / Nein ? A) Sturzhöhe über 1 m (bis 4 m) Fangstoßkraft > 6 k. N Dämpfer ja B) Sturzhöhe weniger als 1 m Fangstoßkraft < 6 k. N – kein Dämpfer © by Industrial Alpinists Vienna; Jänner 2005 Seite 17
Industrial Alpinists Vienna EN 795 C temporäre Seilgeländer gem. EN 795 C semistatisches Seil 10, 5 mm C 3) Verwendung / Sturzhöhe Gewicht Sturzhöhe Seildehnung © by Industrial Alpinists Vienna; Jänner 2005 1 k. N (100 kg) 1 m 1, 2 m Seite 18
Industrial Alpinists Vienna EN 795 C temporäre Seilgeländer gem. EN 795 C semistatisches Seil 10, 5 mm C 3) Verwendung / Sturzhöhe A) Sturzhöhe über 1 m (bis 4 m) Fangstoßkraft > 6 k. N Dämpfer Sturzraum H: Seildehnung + Länge Verbindungsmittel + Länge Falldämpfer + Sicherheitsraum erforderlicher Sturzraum © by Industrial Alpinists Vienna; Jänner 2005 1, 2 m 2 m 0, 7 m 2, 5 m. 6, 4 m Seite 19

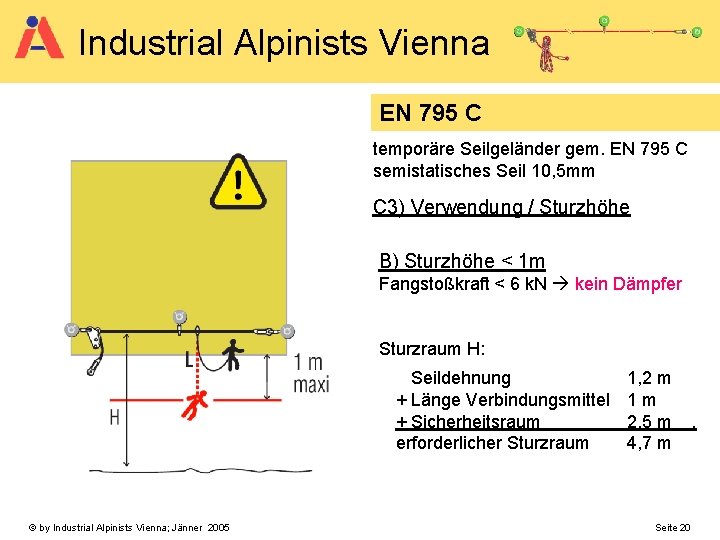

Industrial Alpinists Vienna EN 795 C temporäre Seilgeländer gem. EN 795 C semistatisches Seil 10, 5 mm C 3) Verwendung / Sturzhöhe B) Sturzhöhe < 1 m Fangstoßkraft < 6 k. N kein Dämpfer Sturzraum H: Seildehnung + Länge Verbindungsmittel + Sicherheitsraum erforderlicher Sturzraum © by Industrial Alpinists Vienna; Jänner 2005 1, 2 m 1 m 2, 5 m 4, 7 m Seite 20 .
Industrial Alpinists Vienna Überprüfung • Anschlagpunkt • Seilverlauf • Seildurchhang • Sturzraum • Zwischensicherungen • Karabiner • Ratsche eingerastet • Knoten am Seilende © by Industrial Alpinists Vienna; Jänner 2005 Seite 21
