Industrial Alpinists Vienna Abseilgeräte © by Industrial Alpinists Vienna; Jänner 2005 Seite 1

Industrial Alpinists Vienna Abseilgeräte gem. EN 341 Geräte, mit deren Hilfe „sich eine Person von einem höheren zu einem tiefer gelegenen Ort mit einer begrenzten Geschwindigkeit abseilen kann“. Anforderungen nach Norm (Klassen A, B und C) : - Abseilgeschwindigkeit: 0, 5 m/s - 2 m/s - Haltekraft < 120 N (entspricht ≈ 12 kg) - Erwärmung Temperatur < 48° C (Normprüfung 75 kg, 100 m Höhe) - Funktionsprüfung 150 kg weitere Anforderungen - Stand der Technik: - selbsttätig blockieren, wenn der Anwender es nicht betätigt. (pr. EN 12241) - Paniksicherung Greifreflexes - Aufstiegsmöglichkeit mit Steigklemme und Trittschlinge © by Industrial Alpinists Vienna; Jänner 2005 Seite 2

Industrial Alpinists Vienna Abseilgeräte gem. EN 341 Klasse Abseilarbeit A W ≥ 7, 5. 106 J B W ≥ 1, 5. 106 J C W ≥ 0, 5. 106 J D W ≥ 0, 02. 106 J © by Industrial Alpinists Vienna; Jänner 2005 Seite 3

Industrial Alpinists Vienna Abseilarbeit W = m*g*h*n W = Abseilarbeit in J (≥ 7, 5 MJ) m = Masse (z. B. Mann mit 80 kg) g = Fallbeschleunigung mit 9, 81 m/s 2 h = Abseilhöhe (z. B. 50 m) n = Anzahl der Abseilvorgänge Wie viele Abseilvorgänge muss ein Abseilgerät der Klasse A mindestens standhalten? 7, 5 * 106 J n n © by Industrial Alpinists Vienna; Jänner 2005 ≥ ≥ ≥ 80 kg * 9, 81 m/s * 50 m * n 7. 500. 000 / (80* 9, 81* 50) = 191 Abseilfahrten Seite 4

Industrial Alpinists Vienna Abseilgerät I´D Selbstbremsend, Paniksperre, Anti – Error Funktion Für statische-, halbstatische- (EN 1891) oder dynamische Einfach - Kernmantelseile (EN 892) Seildurchmesser 10 – 11, 5 mm Maximale Abseilhöhe: 200 m Normaler Lastbereich: 30 – 150 kg In Sonderfällen: bis 250 kg wenn kein Fangstoß möglich © by Industrial Alpinists Vienna; Jänner 2005 Seite 5

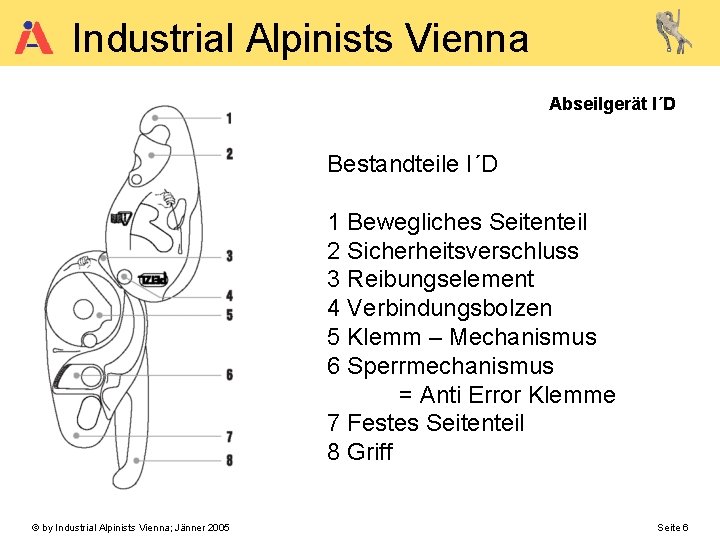

Industrial Alpinists Vienna Abseilgerät I´D Bestandteile I´D 1 Bewegliches Seitenteil 2 Sicherheitsverschluss 3 Reibungselement 4 Verbindungsbolzen 5 Klemm – Mechanismus 6 Sperrmechanismus = Anti Error Klemme 7 Festes Seitenteil 8 Griff © by Industrial Alpinists Vienna; Jänner 2005 Seite 6

Industrial Alpinists Vienna Abseilgerät I´D Vor jedem Gebrauch testen - Klemm Mechanismus - Reibungselement - Gängigkeit der Federn im Klemm Mechanismus -Anti Error Klemme -Verschmutzung - Funktionsüberprüfung © by Industrial Alpinists Vienna; Jänner 2005 Seite 7

Industrial Alpinists Vienna Abseilgerät I´D Hebelstellungen a Transport b Arbeitsplatz. Positionierung c Abseilen d Panikschutz © by Industrial Alpinists Vienna; Jänner Nov 2003 2005 Seite 8

Industrial Alpinists Vienna Abseilgerät I´D Einlegen des Seiles - Abseilen - Nur nach End-Knoten im Seil - Gemäß seitlicher Gravur - Partnercheck © by Industrial Alpinists Vienna; Jänner 2005 Seite 9

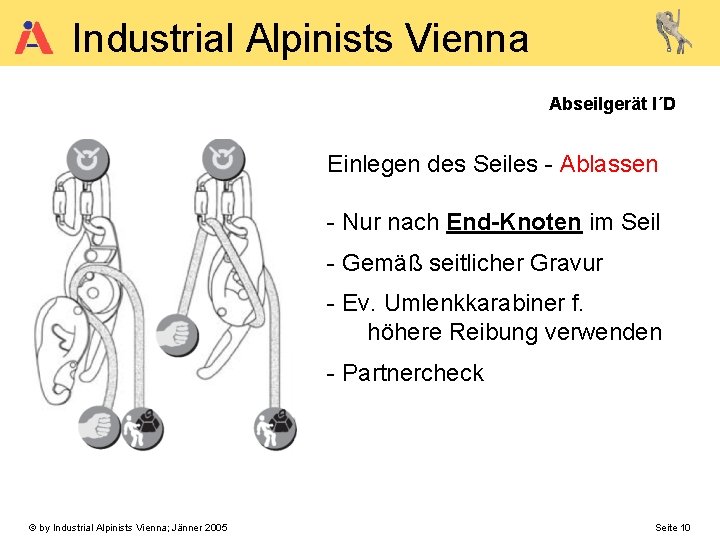

Industrial Alpinists Vienna Abseilgerät I´D Einlegen des Seiles - Ablassen - Nur nach End-Knoten im Seil - Gemäß seitlicher Gravur - Ev. Umlenkkarabiner f. höhere Reibung verwenden - Partnercheck © by Industrial Alpinists Vienna; Jänner 2005 Seite 10

Industrial Alpinists Vienna Abseilgerät I´D Funktionsüberprüfung ABSEILEN - Vor dem Hineinhängen bzw. am Stand - Test 1: Blockieren in Abseilrichtung - Test 2: Hebel ziehen, Durchgleiten des Seils Panikschutz - Test 3: Anti Error Klemme © by Industrial Alpinists Vienna; Jänner 2005 Seite 11

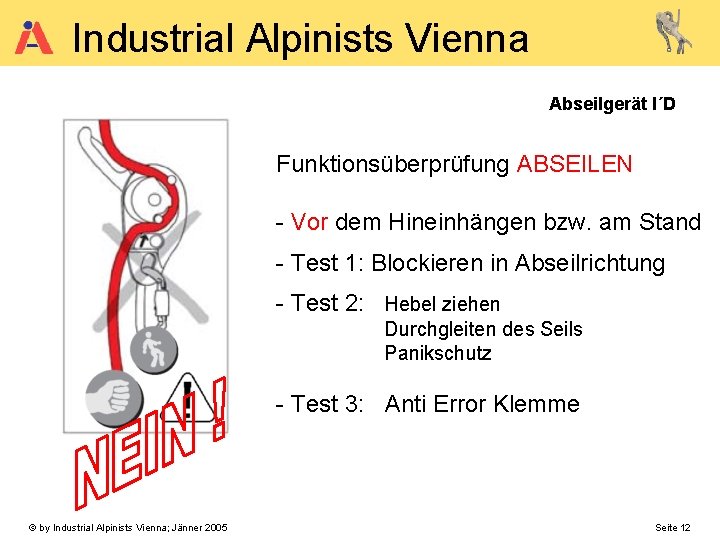

Industrial Alpinists Vienna Abseilgerät I´D Funktionsüberprüfung ABSEILEN - Vor dem Hineinhängen bzw. am Stand - Test 1: Blockieren in Abseilrichtung - Test 2: Hebel ziehen Durchgleiten des Seils Panikschutz - Test 3: Anti Error Klemme © by Industrial Alpinists Vienna; Jänner 2005 Seite 12

Industrial Alpinists Vienna Abseilgerät I´D Funktionsüberprüfung ABLASSEN - Vor dem Hineinhängen bzw. am Stand - Test 1: Blockieren in Abseilrichtung - Test 2: Hebel ziehen, Durchgleiten des Seils Selbsthemmung beim Loslassen Panikschutz beim Durchreissen - Achtung ! Anti Error Klemme funktioniert nicht © by Industrial Alpinists Vienna; Jänner 2005 Seite 13

Industrial Alpinists Vienna Abseilgerät I´D Funktionsüberprüfung ABLASSEN - Vor dem Hineinhängen bzw. am Stand - Test 1: Blockieren in Abseilrichtung - Test 2: Hebel ziehen, Durchgleiten des Seils Selbsthemmung beim Loslassen Panikschutz beim Durchreissen - Achtung ! Anti Error Klemme funktioniert nicht © by Industrial Alpinists Vienna; Jänner 2005 Seite 14

Industrial Alpinists Vienna Abseilgerät I´D Besonderheiten Abseilen und Ablassen - Entriegeln der Paniksicherung entgegen der Ablassrichtung - eine Hand am Bremsseil lassen - nicht „rasen“ © by Industrial Alpinists Vienna; Jänner 2005 Seite 15

Industrial Alpinists Vienna Abseilgerät I´D Besonderheiten Abseilen und Ablassen - I´D in horizontaler Position Bremsfunktion wirkungslos Beispiele: Umlenkkarabiner Klammerreflex © by Industrial Alpinists Vienna; Jänner 2005 Seite 16

Industrial Alpinists Vienna Abseilgerät I´D Besonderheiten Abseilen und Ablassen - Arbeitsplatzpositionierung: Seil mit Hebel abklemmen © by Industrial Alpinists Vienna; Jänner 2005 Seite 17

Industrial Alpinists Vienna Abseilgerät I´D Partnersicherung Vorstieg: Sichernde Person muß selbst gesichert sein. © by Industrial Alpinists Vienna; Jänner 2005 Seite 18

Industrial Alpinists Vienna Abseilgerät I´D Partnersicherung Vorstieg: Seil richtig einlegen: Anti Error Klemme funktioniert nicht!! Funktionsüberprüfung Partnercheck Seil dosiert nachgeben © by Industrial Alpinists Vienna; Jänner 2005 Seite 19

Industrial Alpinists Vienna Positionierungsgerät Petzl GRIGRI & Petzl Stopp Nicht als Abseilgerät oder Sicherungsgerät zugelassen. © by Industrial Alpinists Vienna; Jänner 2005 Seite 20
