Induktív típusú zárlati áramkorlátozók elmélete és alkalmazása Száz éves a szupravezetés Az MTA Műszaki Tudományok Osztályának tudományos ülése Dr. Semperger Sándor egyetemi docens Óbudai Egyetem Kandó Kálmán Villamosmérnöki Kar Automatika Intézet Dr. Semperger Sándor: Induktív típusú zárlati áramkorlátozók. . . 100 éves a szupravezetés, MTA MTO, 2011. nov. 10.

ZÁRLATI ÁRAMKORLÁTOZÓK ÁLTALÁNOS KÖVETELMÉNYEI Dr. Semperger Sándor: Induktív típusú zárlati áramkorlátozók. . . 100 éves a szupravezetés, MTA MTO, 2011. nov. 10.

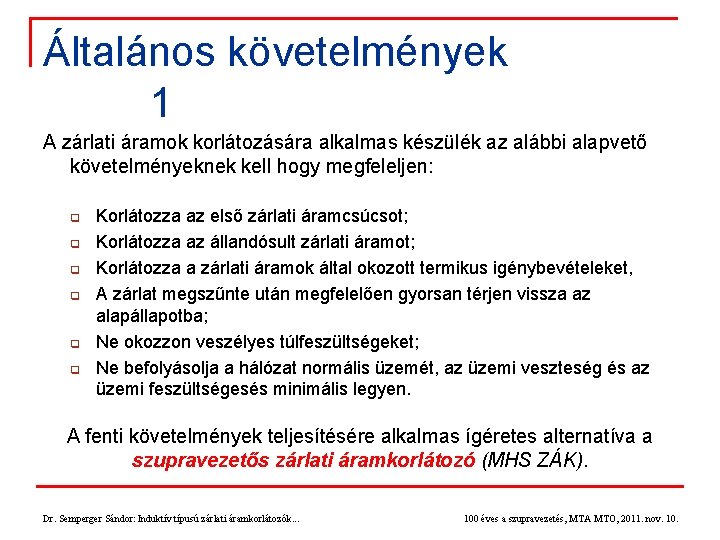

Általános követelmények 1 A zárlati áramok korlátozására alkalmas készülék az alábbi alapvető követelményeknek kell hogy megfeleljen: q q q Korlátozza az első zárlati áramcsúcsot; Korlátozza az állandósult zárlati áramot; Korlátozza a zárlati áramok által okozott termikus igénybevételeket, A zárlat megszűnte után megfelelően gyorsan térjen vissza az alapállapotba; Ne okozzon veszélyes túlfeszültségeket; Ne befolyásolja a hálózat normális üzemét, az üzemi veszteség és az üzemi feszültségesés minimális legyen. A fenti követelmények teljesítésére alkalmas ígéretes alternatíva a szupravezetős zárlati áramkorlátozó (MHS ZÁK). Dr. Semperger Sándor: Induktív típusú zárlati áramkorlátozók. . . 100 éves a szupravezetés, MTA MTO, 2011. nov. 10.

Általános követelmények 2 Kiegészítő követelmények lehetnek még továbbá: q q q q q Önműködés, valamint nagy megbízhatóság; Megfelelő áramkorlátozó teljesítmény és képesség; Korlátozó képesség változatlansága; Kompatibilitás a meglévő védelmekkel; Alacsony létesítési, üzemetetési és karbantartási költségek; Alacsony környezetre gyakorolt hatás; Megbízhatóság és hosszú élettartam; Elfogadható méret (lehetőleg kis helyigény és tömeg); Megfelelő költség. Dr. Semperger Sándor: Induktív típusú zárlati áramkorlátozók. . . 100 éves a szupravezetés, MTA MTO, 2011. nov. 10.

SZUPRAVEZETŐS ZÁRLATI ÁRAMKORLÁTOZÓK Dr. Semperger Sándor: Induktív típusú zárlati áramkorlátozók. . . 100 éves a szupravezetés, MTA MTO, 2011. nov. 10.

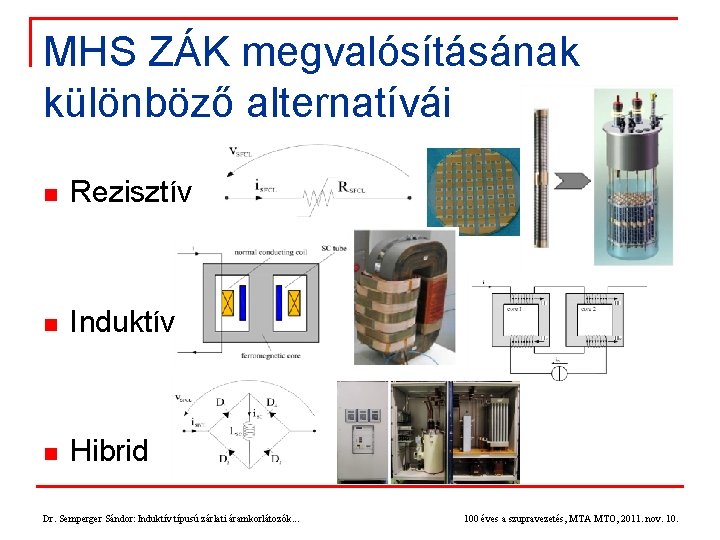

MHS ZÁK megvalósításának különböző alternatívái n Rezisztív n Induktív n Hibrid Dr. Semperger Sándor: Induktív típusú zárlati áramkorlátozók. . . 100 éves a szupravezetés, MTA MTO, 2011. nov. 10.

Az induktív MHS ZÁK felépítése Osztott primer tekercselés Zárt vasmag Dr. Semperger Sándor: Induktív típusú zárlati áramkorlátozók. . . MHS gyűrű (YBCO alapú) Folyékony nitrogén tartály 100 éves a szupravezetés, MTA MTO, 2011. nov. 10.

Az induktív MHS ZÁK működése 1 a) b) Az induktív MHS ZÁK normál üzemű (a) és korlátozó üzemű (b) működése Dr. Semperger Sándor: Induktív típusú zárlati áramkorlátozók. . . 100 éves a szupravezetés, MTA MTO, 2011. nov. 10.

Az induktív MHS ZÁK működése 2 Az MHS ZÁK U-I jelleggörbéje és a szupravezető gyűrűben folyó áram a primer áram függvényében Dr. Semperger Sándor: Induktív típusú zárlati áramkorlátozók. . . 100 éves a szupravezetés, MTA MTO, 2011. nov. 10.

Az induktív MHS ZÁK működése 3 Dr. Semperger Sándor: Induktív típusú zárlati áramkorlátozók. . . 100 éves a szupravezetés, MTA MTO, 2011. nov. 10.

Az induktív MHS ZÁK előnyei q q q Nincs galvanikus kapcsolat a szupravezető és a védett hálózat között. Elkülöníthető egymástól az eszköz hűtendő és normál hőmérsékletű része. A menetszám változtatásával változtatható az áttétel, így változtatható az aktiválási áram is. A szupravezető sérülése, törése esetén a ZÁK nem képez szakadást a hálózaton, s így az üzem továbbra is fenntartható. A hálózatok általában induktív jellegűek, ezért az induktív tulajdonságú MHS ZÁK hatásosabb korlátozó tulajdonságokkal rendelkezik, mint egy rezisztív típusú. Dr. Semperger Sándor: Induktív típusú zárlati áramkorlátozók. . . 100 éves a szupravezetés, MTA MTO, 2011. nov. 10.

A Super. Tech induktív MHS ZÁK Dr. Semperger Sándor: Induktív típusú zárlati áramkorlátozók. . . 100 éves a szupravezetés, MTA MTO, 2011. nov. 10.

MHS ZÁK PROJEKTEK A VILÁGBAN - KITEKINTÉS Dr. Semperger Sándor: Induktív típusú zárlati áramkorlátozók. . . 100 éves a szupravezetés, MTA MTO, 2011. nov. 10.

MHS ZÁK projektek világszerte 1 Dr. Semperger Sándor: Induktív típusú zárlati áramkorlátozók. . . 100 éves a szupravezetés, MTA MTO, 2011. nov. 10.

MHS ZÁK projektek világszerte 2 Dr. Semperger Sándor: Induktív típusú zárlati áramkorlátozók. . . 100 éves a szupravezetés, MTA MTO, 2011. nov. 10.

Köszönöm szíves figyelmüket! Dr. Semperger Sándor: Induktív típusú zárlati áramkorlátozók. . . 100 éves a szupravezetés, MTA MTO, 2011. nov. 10.
