INDUKSI ELEKTOMAGNETIK Eksperimen Faraday GGL Induksi Arus dan

INDUKSI ELEKTOMAGNETIK

Eksperimen Faraday • GGL Induksi : Arus dan medan magnet yang timbul akibat perubahan medan magnet. • Induksi Elektromagnetik: Peristiwa muculnya arus dan GGL Induksi akibat perubahan medan magnet.

Terjadinya Induksi Elektromagnetik kembali terus Induksi elektromagnet Generator Transformator Efisiensi Transformator Transmisi Tegangan tinggi Latihan keluar Ketikakita magnetkita tarik Ketika magnet berhenti menggerakkan sejenak untuk kutub keluar, jarum kembalikeluar, magnet memasuki jarum galvanometer galfanometer kumparan , kearah kembali jarum menyimpang menunjuk galvanometer nol sebaliknya menyimpang ke salah satu arah.

kembali terus Induksi elektromagnet Generator Transformator Efisiensi Transformator Transmisi Tegangan tinggi Latihan keluar Menyimpangnya jarum galvanometer menunjukkan bahwa ketika magnet bergerak memasuki dan keluar dari kumparan, pada ujung-ujung kumparan timbul beda potensial yang menyebabkan timbulnya arus listrik pada kumparan Beda potensial yang didimbulkan disebut ggl induksi (gaya gerak listrik) Berbedanya arah penyimpangan jarum galvanometer pada saat magnet masuk dan keluar dari kumparan menunjukkan bahwa arus yang timbul adalah arus bolak-balik (AC)

Penyebab Timbulnya Ggl Induksi kembali terus Induksi elektromagnet Generator Transformator Efisiensi Transformator Transmisi Tegangan tinggi Latihan keluar o Ketika magnet bergerak mendekati dan masuk magnet bergerak meninggalkan berhenti, kumparan tidakkedalam kumparan, kumparan mengalami perubahan jumlah garis kumparan, kumparan kembali mengalami perubahan jumlah garis gaya magnet yang memotong kumparan semakin banyak. perubahan jumlah tidak garis timbul gaya magnet yang magnet, akibatnya beda potensial Akibatnya timbul beda potensial atau ggl induksi. semakin sedikit. Akibatnya timbul beda atau ggl induksi. potensial atau ggl induksi yang terbalik.

Tegangan dan Arus bolak-balik kembali terus Induksi elektromagnet Generator Transformator Efisiensi Transformator Transmisi Tegangan tinggi Latihan keluar Polaritas tegangan pada Induksi elektromagnetik ujung-ujung kumparan menghasilkan arus listrikjuga selalu dua berubah, kadang dalam arah yang saling positip kadang bergantian. Arusnegatip. ini disebut Tegangan yang polaritasnya arus bolak-bakik selalu berubah ini disebut tegangan bolak-balik.

Faktor-faktor yang Menentukan Besar Ggl kembali terus Induksi elektromagnet Generator Transformator Efisiensi Transformator Transmisi Tegangan tinggi Latihan keluar Besarnya ggl induksi bergantung pada tiga faktor, yaitu: o Banyaknya lilitan kumparan o Kecepatan keluarmasuk magnet dari dan ke dalam kumparan o Kuat magnet yang digunakan 3. 0 5. 0 4. 0 2. 0 A

GGL Induksi. o ` Tanda – mengacu pada hukum lenz

Fluks : o Faraday: Besaran yang berpengaruh terhadap munculnya arus induksi adalah fluks magnetik o Fluks Magnet: Jumlah garis-garis gaya magnet yang menembus tegak lurus bidang dengan luas tertentu

Hukum Lenz :

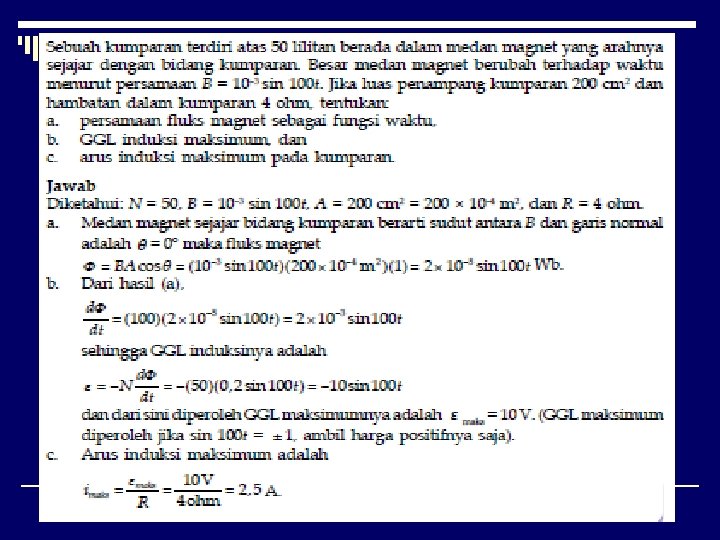

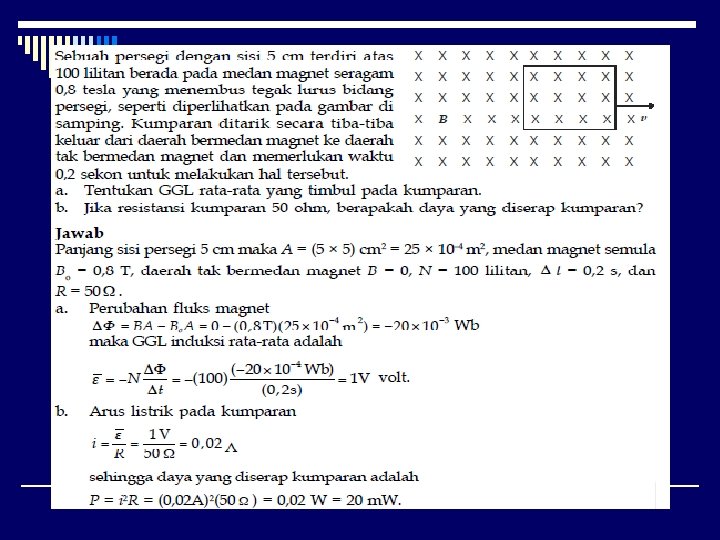

Contoh soal

GGL Konduktor Bergerak Tegak Lurus Medan Magnet

Konduktor Berputar dalam Medan Magnet

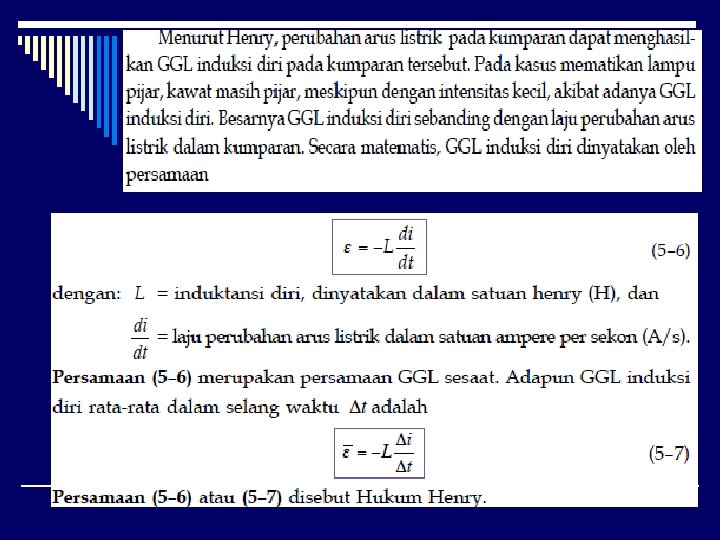

GLL Induksi Diri. o Contoh dari ggl induksi diri, pada saat mematikan lampu bohlam ( lampu plentong ) lampu mati kemudian sesaat nyala lagi walo Cuma redup.

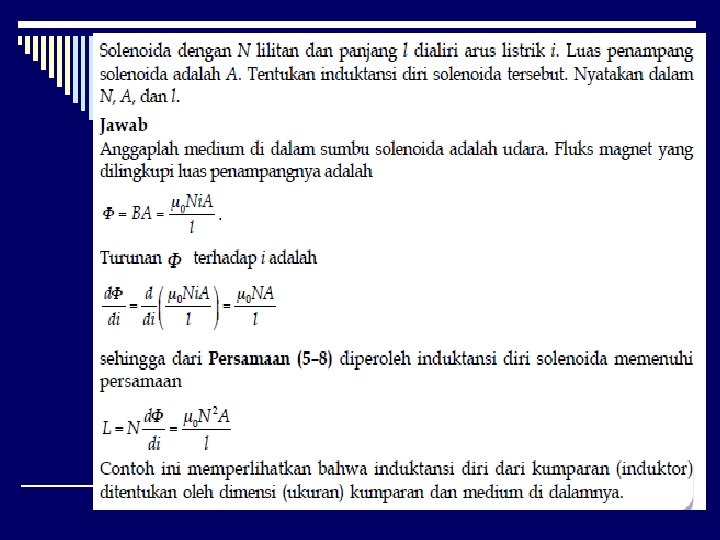

Terjadinya Induktansi Diri

Induktansi Silang

Energi yang Tersimpan dalam Induktor

Contoh Soal:

FENOMENA ARUS EDDY

PENERAPAN GGL INDUKSI

Generator kembali terus Induksi elektromagnet Generator Transformator Efisiensi Transformator Transmisi Tegangan tinggi Latihan keluar Mesin paling penting yang mengubah dunia gelap menjadi terang ditemukan oleh Michael Faraday dengan mengubah energi kinetik menjadi lergi listrik Mesin ini diberi nama menggunakan prinsip generator induksi elektromagnetik.

Prinsip Kerja Generator kembali terus Induksi elektromagnet Generator Transformator Efisiensi Transformator Transmisi Tegangan tinggi Latihan keluar Ketika kumparan diputar Pada Kumparan posisi terus vertikal berputar kumparan hingga Pada posisi ini kumparan mendapat Pada Kumparan posisi terus vertikal berputar kumparan hingga didalam medan garis-gaya magnet, maksismum. sisi tidak mengalami bergerak perubahan kebawah dansisi tidak sisibiru mengalami bergerak perubahan ke atassatu dan Kumparan terus berputar dan sisi kumparan (biru) bergerak sisi garis kuning gaya magnet bergerak keatas. garis kuning gaya bergerak magnet kesehingga bawah. mengalami perubahan garis gaya ke atas sedang isi lainnya Kumparan tidak ada listrik mengalami yang mengalir perubahan tidak Kumparan ada listrik mengalami yang mengalir perubahan magnet yang semakin sedikit (kuning) bergerak bawah. garis pada kumparan magnet yang pada garisgaya kumparan gaya magnrtke yang sehingga arus listrik yang mengitari Kumparan mengalami bertambah banyak, sehingga kumparan melemah perubagan gaya nagnet pada sisi padasetiapgaris sisikumpaan yang makin sedikit, sehingga mengalir arus listrikyang pada keduahingga sisi kumparan berlawanan posisi berlawanan hingga posisi mengalir arus listrik mengitari kumparan horisontal kumparan hingga posisi kumparan vertikal Generator menghasilkan listrik menggunakan prinsip induksi elektromagnetik

Generator AC kembali terus Induksi elektromagnet Generator Transformator Efisiensi Transformator Transmisi Tegangan tinggi Latihan keluar Generator AC atau Altenator adalah pembangkit listrik yang menghasilkan arus listrik bolak-balik Untuk menghindari melilitnya kabel, dipasang dua buah cincin luncur

Generator DC kembali terus Induksi elektromagnet Generator Transformator Efisiensi Transformator Transmisi Tegangan tinggi Latihan keluar Generator DC menghasilkan arus listrik searah Untuk menghindari melilitnya kabel dan sekaligus menyearahkan arus listrik dipasang komutator (sepasang cincin belah

Bagian – bagian Generator kembali terus Induksi elektromagnet Generator Transformator Efisiensi Transformator Transmisi Tegangan tinggi Latihan keluar Rotor adalah bagian generator yang berputar Stator adalah bagian generator yang diam Rotor Stator

Generator pada kenyataannya kembali terus Induksi elektromagnet Generator Transformator Efisiensi Transformator Transmisi Tegangan tinggi Latihan keluar Pada kenyataannya, rotor pada generator adalah magnet, dan statornya adalah kumparan Dengan generator seperti ini arus listrik yang dihasilkan adalah arus bolakbalik (AC)

Penggunaan generator kembali terus Induksi elektromagnet Generator Transformator Efisiensi Transformator Transmisi Tegangan tinggi Latihan keluar PLTA (Pembangkit Listrik Tenaga Air) Pada PLTA generator di gerakkan oleh tenaga air. Air ditampung pada sebuah dam dan dialirkan melalui pipa ke turbin generator dan memutar turbin tersebut, sehingga generator bekerja.

kembali terus Induksi elektromagnet Generator Transformator Efisiensi Transformator Transmisi Tegangan tinggi Latihan keluar PLTN (Pembangkit Listrik Tenaga Nuklir) Energi nuklir yang duhasilkan digunakan untuk memanaskan air. Uap air yang dihasilkan dialirkan dengan tekanan tinggi untuk memutar turbin generator

kembali terus Induksi elektromagnet Generator Transformator Efisiensi Transformator Transmisi Tegangan tinggi Latihan keluar PLTU (Penbangkit Listrik Tenaga Uap) Pada PLTU, air dipanaskan dengan bahan bakar batu bara. Uap air yang dihasilkan dialirkan dengan tekanan yang tinggi untuk memutar turbin generator

kembali terus Induksi elektromagnet Generator Transformator Efisiensi Transformator Transmisi Tegangan tinggi Latihan keluar Pada pembangkit listrik tenaga angin, kincir angin dihubungkan ke turbin generator. Ketika kincir berputar ditiup angin, turbin juga ikut berputar dan menggerakkan generator.

Dinamo kembali terus Induksi elektromagnet Generator Transformator Efisiensi Transformator Transmisi Tegangan tinggi Latihan keluar Dinamo adalah generator kecil yang biasa dipasang pada kendaraan sepedah, motor atau mobil. Dinamo sepedah turbinnya diputar dengan menggunakan roda sepedah

Transformator kembali terus Induksi elektromagnet Generator Transformator Efisiensi Transformator Transmisi Tegangan tinggi Latihan keluar Transformator atau trafo adalah alat yang digunakan untuk merubah tegangan listrik AC

Prisip kerja Transformator kembali terus Induksi elektromagnet Generator Transformator Efisiensi Transformator Transmisi Tegangan tinggi Latihan keluar Trafo Agar kumparan terbuat dari dua Ketika Perhatikan Listrik Dengan yang Saklar gambar! diputus, mengganti buah sekunder kumparan listrik Ketika dihasilkan menghubungkan berhenti saklar oleh yang arah arus listrik dililitkan menghasilkan pada sebuah listrik mengalir disambung, kumparan pada sekunder primer listrik ke secara terus cincin terus-menerus, besi lunak. maka kumparan mengalir hanya sumber sesaat listrik melalui primer AC, karena maka menerus, maka ia harus mengalami sehingga kumparan arus listrik cincin primer ini selalu hanya kutub magnet jugadan Kumparan perubahan yang garis gaya kehilangan besi mengalami berubah, kutub berubah magnet akanlunak berubah secara dihubungngkan magnet terus menerus, kedan kemagnetannya, menjadi perubahan juga magnet. berubah jumlah terusselalu menerus sumber yaitu dengan tegangnan cara jarum Jarum garis dan kumparan gaya galvanometer magnet disebut merubah kumparan kutup-kutup kembali bergerak pada sekunder saat bergerak sesaat terus listrik dan primer magnet dan secara terus sesaat kembali dinyalakan mengalami dengan ke Kumparan nol. atau perubahan arah tempat menerus hasil disebutdan berlawanan. Mengapa? pada garis gaya saat listrik magnet kumparan dimatikan. sekunder menghasilkan listrik secara terus -menerus

Jenis Transformator kembali terus Induksi elektromagnet Generator Transformator Efisiensi Transformator Transmisi Tegangan tinggi Latihan keluar Trafo ada dua jenis, yaitu: Trafo Step-Up dan Trafo Step-Dwon Trafo Step-Up digunakan untuk menaikan tegangan listrik Trafo Step-Down digunakan untuk menurunkan tegangan listrik

Trafo Step-Up kembali terus Induksi elektromagnet Generator Transformator Efisiensi Transformator Transmisi Tegangan tinggi Latihan keluar Trafo ini memiliki ciri : Lilitan kumparan primer lebih sedikit dari pada lilitan kumparan sekunder Tegangan primer lebih kecil dari tegangan sekunder

Trafo Step-Dwon kembali terus Induksi elektromagnet Generator Transformator Efisiensi Transformator Transmisi Tegangan tinggi Latihan keluar Trafo ini memiliki Ciri: Lilitan kumparan primer lebih banyak dari lilitan kumparan sekunder Tegangan primer lebih tinggi dari tegangan sekunder

Persamaan Transformator kembali terus Induksi elektromagnet Generator Transformator Efisiensi Transformator Transmisi Tegangan tinggi Latihan keluar Pada transformator ideal berlaku persamaan: Np Ns Vp = Vs Is = N = jumlah lilitan V = tegangan (volt) I = Kuat arus (A) Ip Daya yang masuk ke trafo sama dengan daya yang keluar dari trafo Pp = Ps

Contoh: Sebuah trafo memiliki perbandingan lilitan 10 : 2 dihubungkan ke sumber listrik 100 V untuk mennyalakan sebuah lampu 25 W. Hitunglah tegangan listrik yang diserap oleh lampu dan kuat arus yang masuk kedalam trafo! kembali terus Induksi elektromagnet Generator Transformator Efisiensi Transformator Transmisi Tegangan tinggi Latihan keluar Diket: Np: Ns = 10: 2 Vp = 100 V Ps = 25 W Dit. Vs = … Ip = … Jawab: Np: Ns =Vp: Vs 10: 2 = 100: Vs Vs = 20 V Pp = Ps Vp. Ip = Ps 100. Ip = 25 Ip = 0, 25 A

Efisiensi Transformator kembali terus Induksi elektromagnet Generator Transformator Efisiensi Transformator Transmisi Tegangan tinggi Latihan keluar Pada Daya kenyataannya listrik yang setiap penggunaan dihasilkan oeleh sebuah trafo tidak pernah Ps Pp trafo tergantung dari didapat daya yang efisiensi trafo tersebut masuk sama dengan daya yang keluar. Efisiensi trafo adalah Daya listrik yang Pp > Ps persentase daya yang dikeluarkan oleh trafo Ps keluar dari trafo X 100 % selalu lebih kecil dari η = Np. Pp Is daya listrik yang = Ns Ip masuk kedalam trafo

Contoh: Sebuah trafo memiliki perbandingan lilitan kumparan 10: 1 dihubungkan ke listrik 100 V untuk menyalakan sebuah lampu 10 W. Jikaefisiensi trafo 75 %, berapakah arus listrik pada kumpaan primer? kembali terus Induksi elektromagnet Generator Transformator Efisiensi Transformator Transmisi Tegangan tinggi Latihan keluar Diket: Np: Ns = 10: 1 Vp = 100 V Ps = 7, 5 W = 75% η Dit Ip = … Jawab: η = (Ps/Pp)X 100 % 75 % = 7, 5/Pp X 100% 0, 75 = 7, 5/Pp Pp = 7, 7/0, 75 = 10 W Pp = Vp. Ip 10 = 100. Ip Ip = 0, 1 A

Transmisi Tegangan Tinggi kembali terus Induksi elektromagnet Generator Transformator Efisiensi Transformator Transmisi Tegangan tinggi Latihan keluar Liatrik yang kita pakai Jika listrik di Dalam perjalanannya Olehmenghantarkan sebab itu dipilih dengan arus besar tegangan rumah dihasilkan di yang melalui kabel cara kedua, yaitu rendah, maka energi listrik tempat yang sangt panjang, dengan arus kecil dan yang berubah menjadi kalor jauh. Untuk listrik menemui tegangan yang tinggi. sangat besar, yaitu dapat menghantarkan listrik hambatan yang Selain dihitung dengan yanguntuk sangatrumus jauh W=I². R. t sangat besar memperkecil hilangnya tersebut ada dua Selain itu untuk (semakin panjang energilistrik dalam cara yaitu dengan menghantarkan arus listrik kawat penghantar perjalanan, juga arus besar yang besar perlutegangan kabel yang rendah ataukawat arusbiaya hambatannya memperkecil tebal, ini memerlukan kecil dengan semakin besar) Ini yang digunakan. yang mahal. tegangan tinggi mempermurah biaya.
