Induction électromagnétique Mahboub Oussama
Induction électromagnétique On peut induire une force électromotrice (f. é. m) dans un circuit filiforme (C) fermé en faisant varier le flux magnétique à travers le circuit : c’est le phénomène d’induction électromagnétique. Les cas de variations du flux du champ magnétique à travers un circuit sont : – Le cas d’un circuit mobile dans un champ magnétique permanent, – Le cas d’un circuit fixe dans un champ magnétique variable, – le cas général d’un circuit mobile dans un champ magnétique variable
Loi de Lenz Pour trouver de manière qualitative le sens du courant induit, on utilise la loi de Lenz qui stipule que : Le sens du courant induit est tel que le champ magnétique qu’il crée s’oppose à la variation de flux qui lui a donné naissance. (les effets de l’induction (courant induit, le champ magnétique induit) s’opposent à leurs causes (le champ magnétique de l’aimant, la variation de flux))
Exemple:

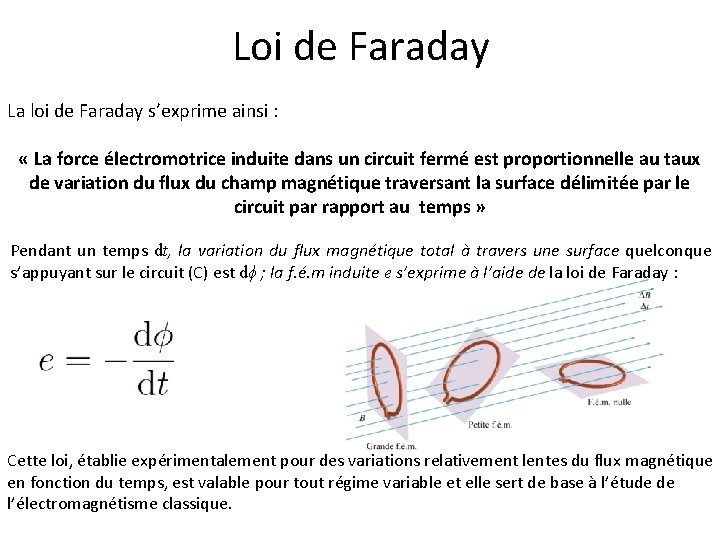

Loi de Faraday La loi de Faraday s’exprime ainsi : « La force électromotrice induite dans un circuit fermé est proportionnelle au taux de variation du flux du champ magnétique traversant la surface délimitée par le circuit par rapport au temps » Pendant un temps dt, la variation du flux magnétique total à travers une surface quelconque s’appuyant sur le circuit (C) est dϕ ; la f. é. m induite e s’exprime à l’aide de la loi de Faraday : Cette loi, établie expérimentalement pour des variations relativement lentes du flux magnétique en fonction du temps, est valable pour tout régime variable et elle sert de base à l’étude de l’électromagnétisme classique.
Loi de Faraday Le signe négatif qui apparaît dans cette expression s’explique par la loi de Lenz. Le signe (-) dans l’expression de e signifie aussi que le champ magnétique induit Bi associé au courant induit est dans la direction opposée du champ magnétique extérieur B. Si le signe est positif, Bi est dans la direction de B. Cela permet de déterminer la direction du courant induit.
Exemple : générateur d’un courant alternative • Spire en rotation dans champ constant (aimant permanent) Bagues collectent courant induit
Exemple : principe du microphone (transducteur*) *Un transducteur transforme des oscillations acoustiques en oscillations électriques
Inductance électromagnétique Soient deux boucles C 1 et C 2 (voir figure) et on veut déterminer l’inductance mutuelle M 21 des deux boucles. On suppose que la boucle C 1 est parcourue par un courant électrique d’intensité I 1. Le champ magnétique B 1 créé par le circuit C 1 est : Le flux de ce champ à travers le circuit C 2 est donné par : où M 21 est l’inductance mutuelle des deux boucles
Inductance électromagnétique Théorème de stokes : avec: Le flux dans le circuit C 2 s’écrit: On en déduit que l’inductance est:
Inductance électromagnétique M 21 est purement géométrique, elle dépend seulement des formes, dimensions et positions relatives deux boucles. La forme de M 21 est donc inchangée si la boucle C 2 génère le courant électrique. On pose donc : M 21 = M 12 = M (inductance mutuelle)
Auto-induction • On considère un circuit filiforme parcouru par un courant I. Ce dernier est à l’origine d’un champ magnétique B. il existe un coefficient L, tel que: • L est appelé coefficient d’auto-induction • Propriétés: – Toujours positif – S’exprime en Henry – ne dépend que de la géométrie du circuit
