Indice daffaiblissement acoustique des parois doubles Les parois

Indice d'affaiblissement acoustique des parois doubles Les parois doubles sont constituées de deux parois simples (que l'on appellera panneaux) séparées par un espace rempli ou non d'un matériau absorbant. Exemples : double vitrage, cloison en plaques de plâtre, mur isolé. L'ensemble se comporte comme un système masse-ressort-masse. L'air ou la fibre minérale (laine de verre) jouent le rôle de ressort. La fibre minérale intervient en plus comme amortisseur. 1

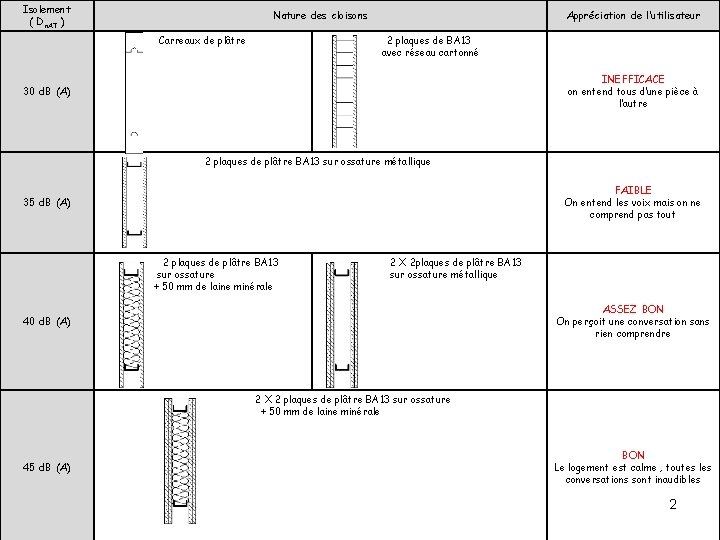

Isolement ( Dn. AT ) Nature des cloisons Carreaux de plâtre Appréciation de l’utilisateur 2 plaques de BA 13 avec réseau cartonné INEFFICACE on entend tous d’une pièce à l’autre 30 d. B (A) 2 plaques de plâtre BA 13 sur ossature métallique FAIBLE On entend les voix mais on ne comprend pas tout 35 d. B (A) 2 plaques de plâtre BA 13 sur ossature + 50 mm de laine minérale 2 X 2 plaques de plâtre BA 13 sur ossature métallique ASSEZ BON On perçoit une conversation sans rien comprendre 40 d. B (A) 2 X 2 plaques de plâtre BA 13 sur ossature + 50 mm de laine minérale 45 d. B (A) BON Le logement est calme , toutes les conversations sont inaudibles 2

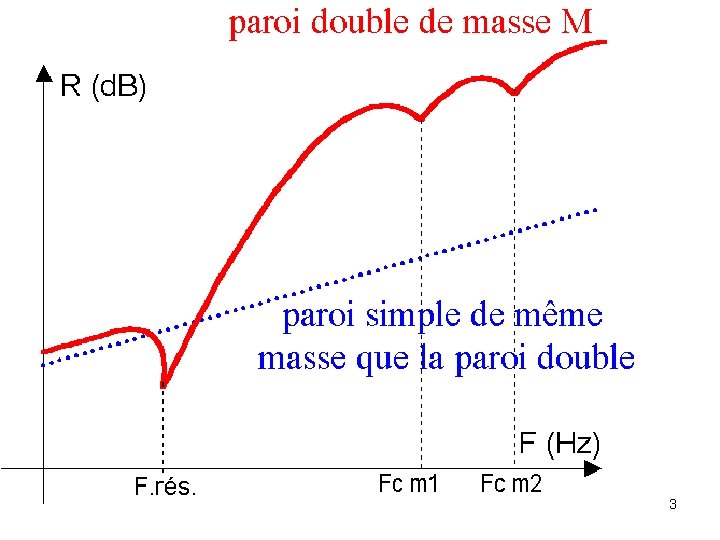

3

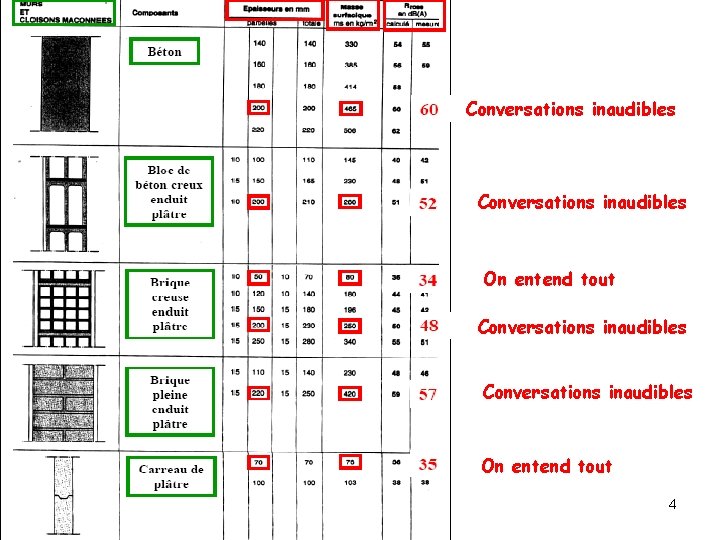

Conversations inaudibles On entend tout 4

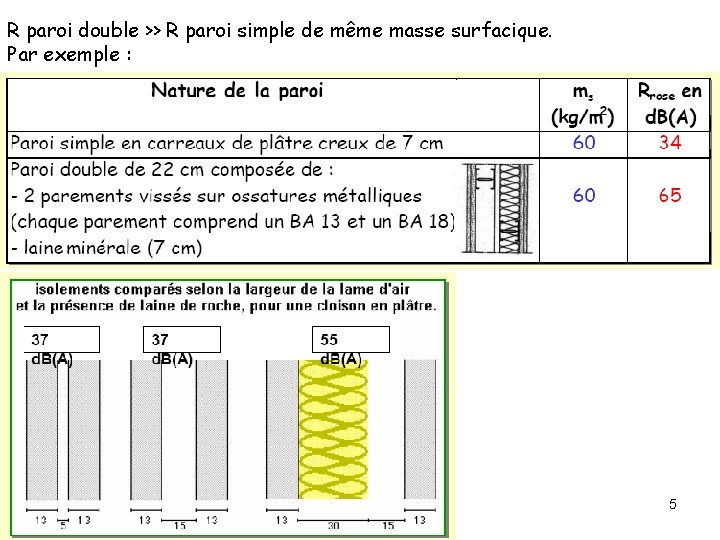

R paroi double >> R paroi simple de même masse surfacique. Par exemple : 5

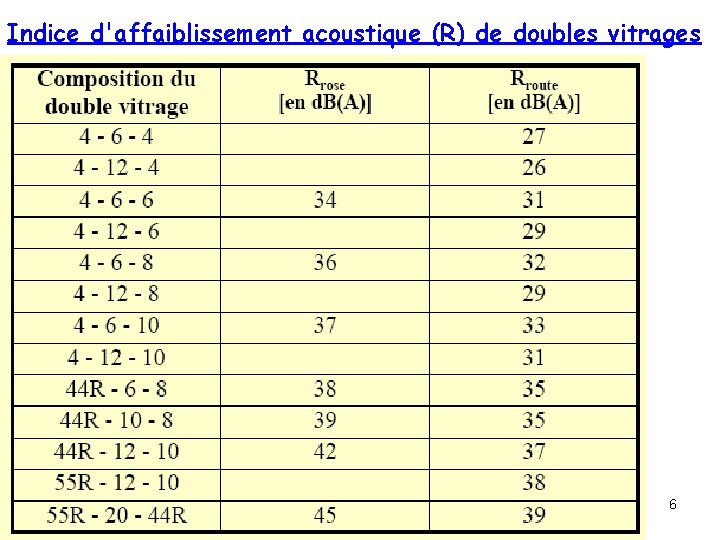

Indice d'affaiblissement acoustique (R) de doubles vitrages 6

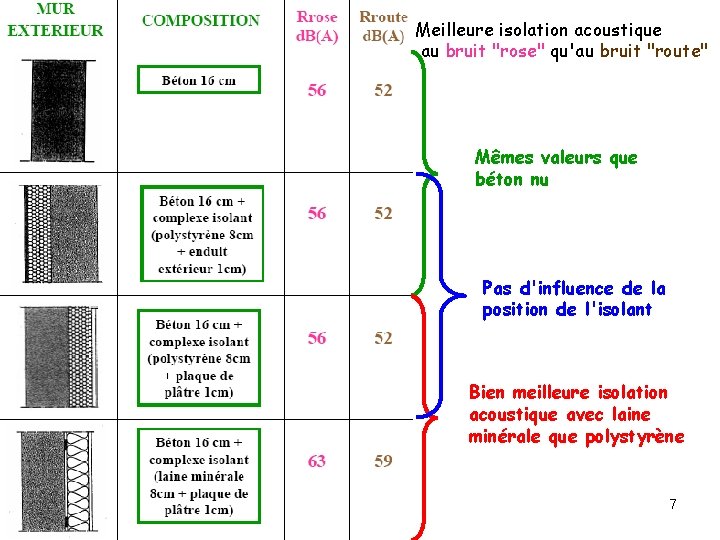

Meilleure isolation acoustique au bruit "rose" qu'au bruit "route" Mêmes valeurs que béton nu Pas d'influence de la position de l'isolant Bien meilleure isolation acoustique avec laine minérale que polystyrène 7

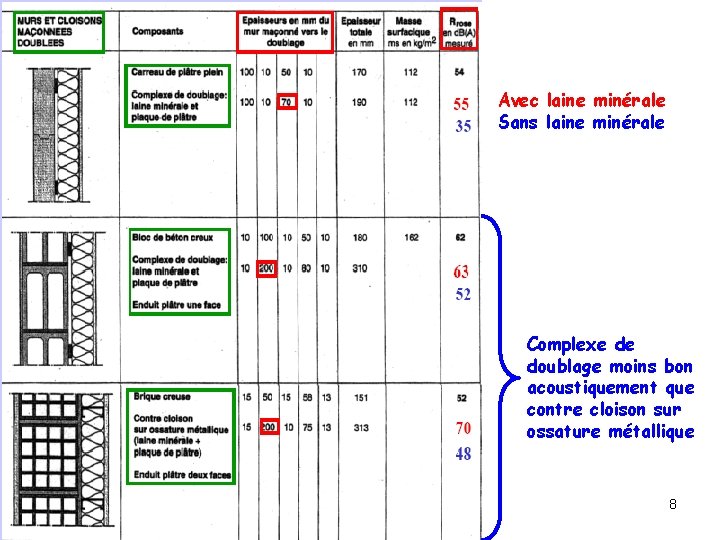

Avec laine minérale Sans laine minérale Complexe de doublage moins bon acoustiquement que contre cloison sur ossature métallique 8

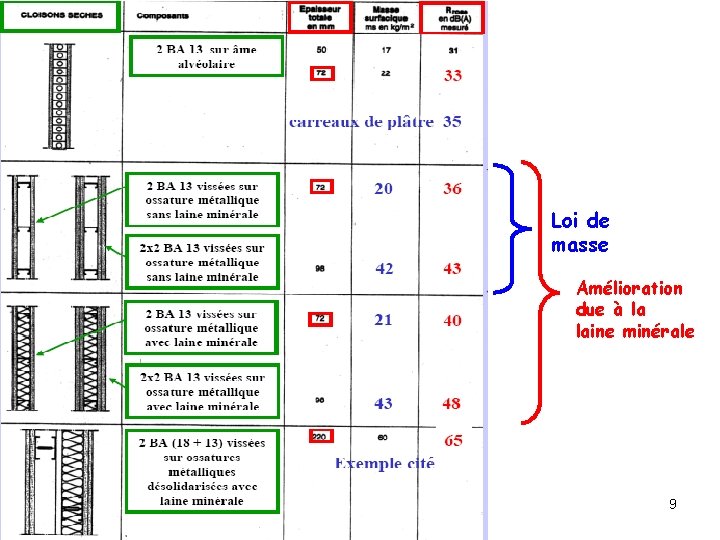

Loi de masse Amélioration due à la laine minérale 9

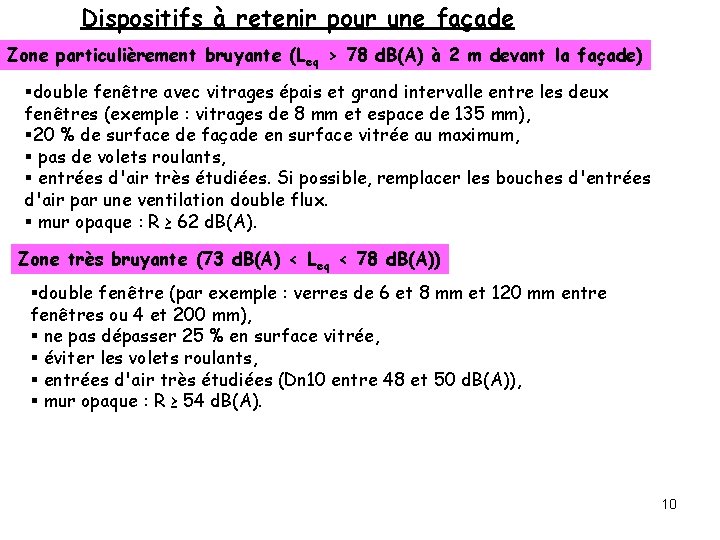

Dispositifs à retenir pour une façade Zone particulièrement bruyante (Leq > 78 d. B(A) à 2 m devant la façade) §double fenêtre avec vitrages épais et grand intervalle entre les deux fenêtres (exemple : vitrages de 8 mm et espace de 135 mm), § 20 % de surface de façade en surface vitrée au maximum, § pas de volets roulants, § entrées d'air très étudiées. Si possible, remplacer les bouches d'entrées d'air par une ventilation double flux. § mur opaque : R ≥ 62 d. B(A). Zone très bruyante (73 d. B(A) < Leq < 78 d. B(A)) §double fenêtre (par exemple : verres de 6 et 8 mm et 120 mm entre fenêtres ou 4 et 200 mm), § ne pas dépasser 25 % en surface vitrée, § éviter les volets roulants, § entrées d'air très étudiées (Dn 10 entre 48 et 50 d. B(A)), § mur opaque : R ≥ 54 d. B(A). 10

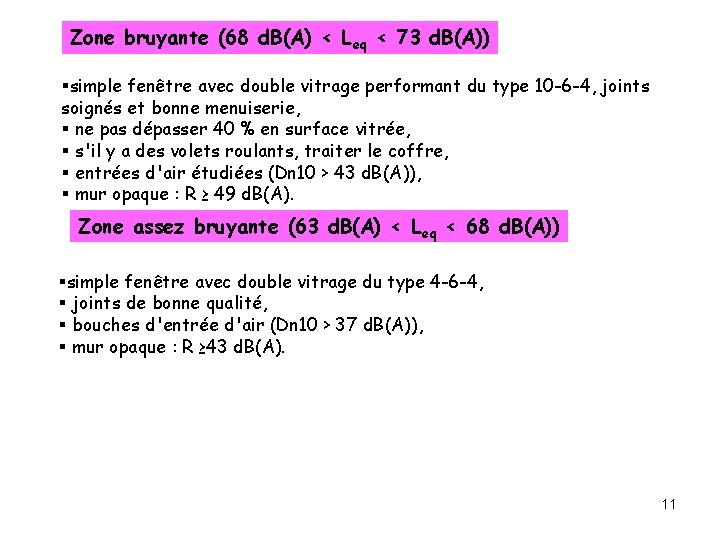

Zone bruyante (68 d. B(A) < Leq < 73 d. B(A)) §simple fenêtre avec double vitrage performant du type 10 -6 -4, joints soignés et bonne menuiserie, § ne pas dépasser 40 % en surface vitrée, § s'il y a des volets roulants, traiter le coffre, § entrées d'air étudiées (Dn 10 > 43 d. B(A)), § mur opaque : R ≥ 49 d. B(A). Zone assez bruyante (63 d. B(A) < Leq < 68 d. B(A)) §simple fenêtre avec double vitrage du type 4 -6 -4, § joints de bonne qualité, § bouches d'entrée d'air (Dn 10 > 37 d. B(A)), § mur opaque : R ≥ 43 d. B(A). 11

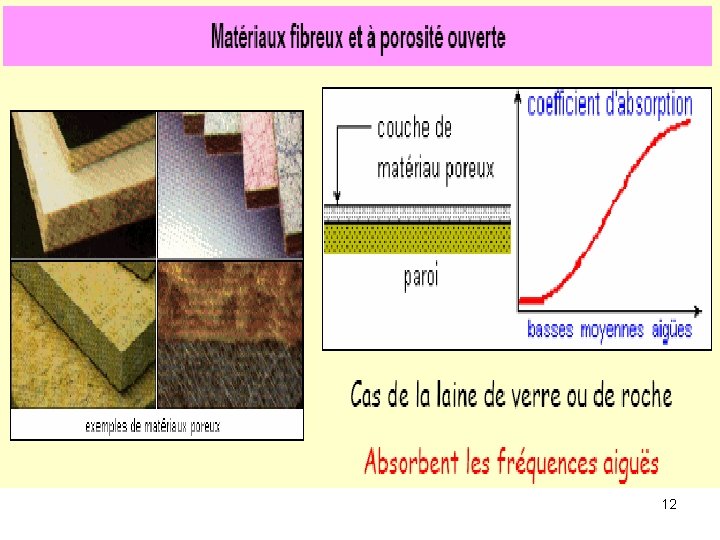

12

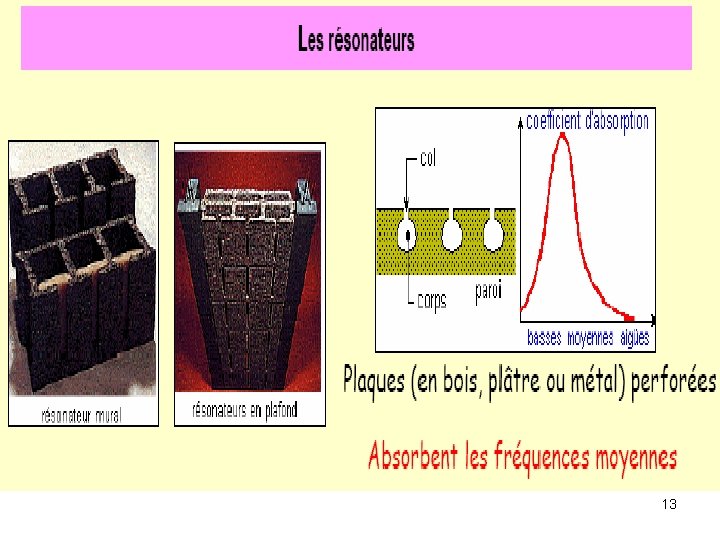

13

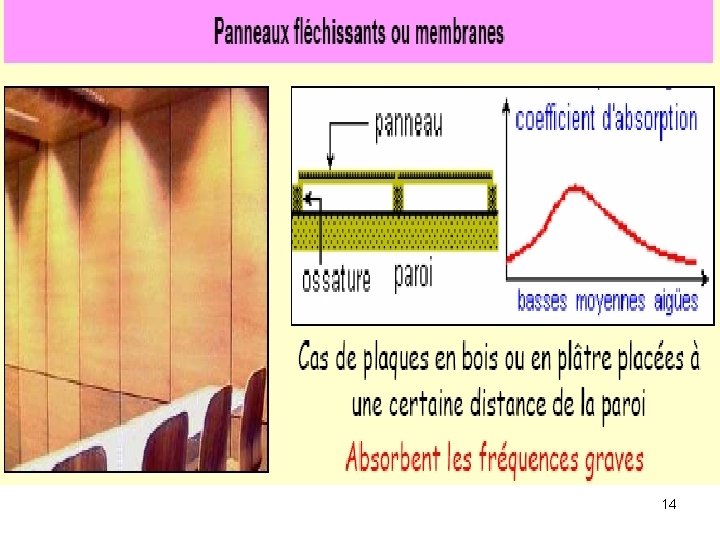

14

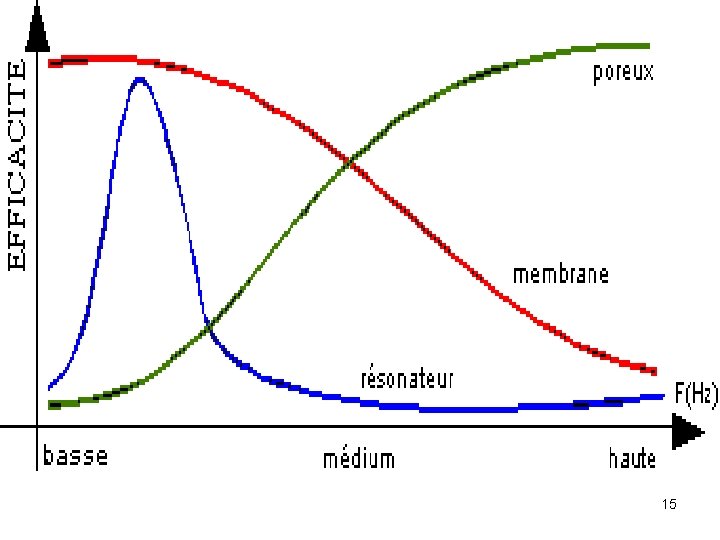

15

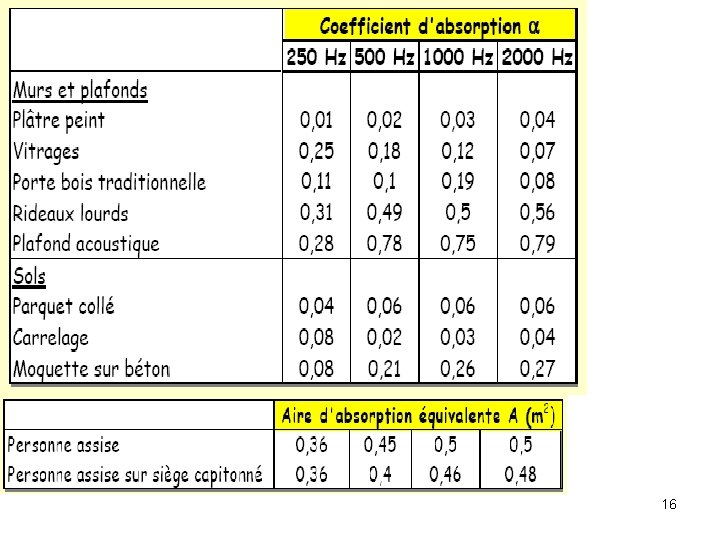

16

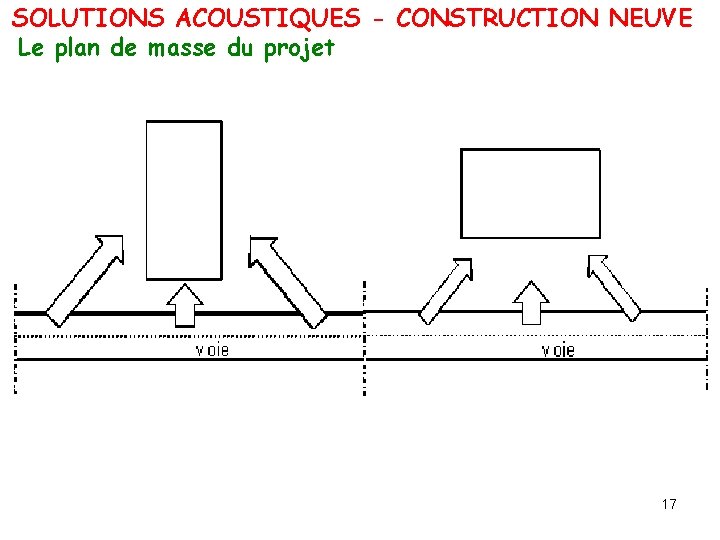

SOLUTIONS ACOUSTIQUES - CONSTRUCTION NEUVE Le plan de masse du projet 17

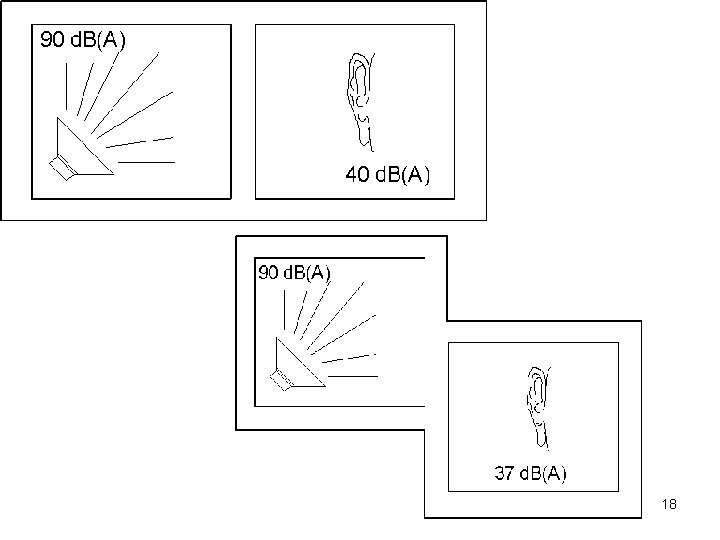

18

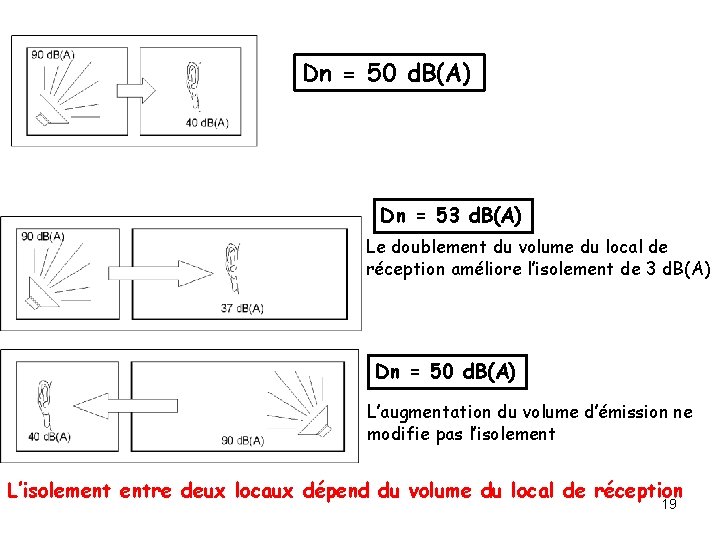

Dn = 50 d. B(A) Dn = 53 d. B(A) Le doublement du volume du local de réception améliore l’isolement de 3 d. B(A) Dn = 50 d. B(A) L’augmentation du volume d’émission ne modifie pas l’isolement L’isolement entre deux locaux dépend du volume du local de réception 19

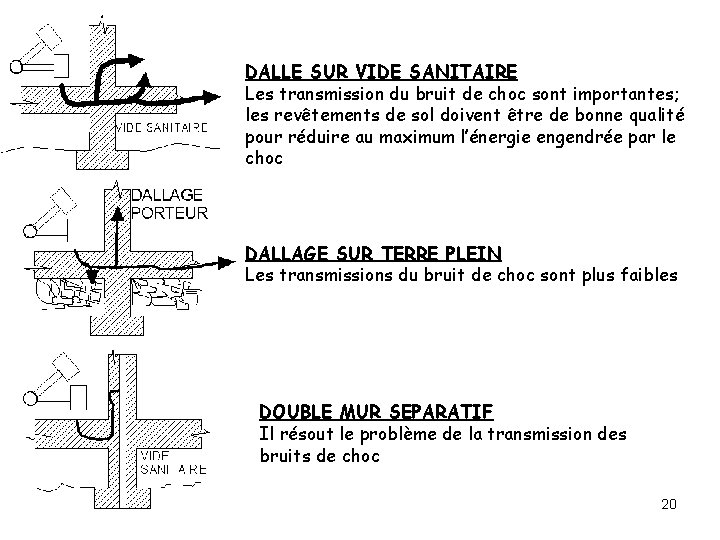

DALLE SUR VIDE SANITAIRE Les transmission du bruit de choc sont importantes; les revêtements de sol doivent être de bonne qualité pour réduire au maximum l’énergie engendrée par le choc DALLAGE SUR TERRE PLEIN Les transmissions du bruit de choc sont plus faibles DOUBLE MUR SEPARATIF Il résout le problème de la transmission des bruits de choc 20

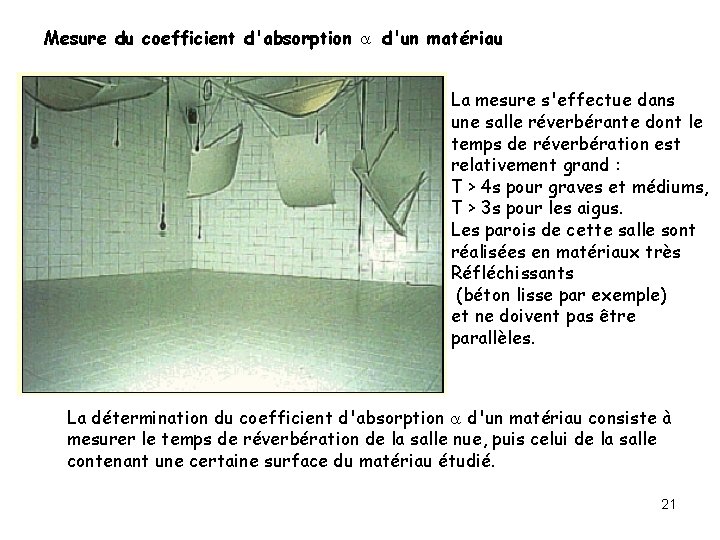

Mesure du coefficient d'absorption d'un matériau La mesure s'effectue dans une salle réverbérante dont le temps de réverbération est relativement grand : T > 4 s pour graves et médiums, T > 3 s pour les aigus. Les parois de cette salle sont réalisées en matériaux très Réfléchissants (béton lisse par exemple) et ne doivent pas être parallèles. La détermination du coefficient d'absorption d'un matériau consiste à mesurer le temps de réverbération de la salle nue, puis celui de la salle contenant une certaine surface du matériau étudié. 21

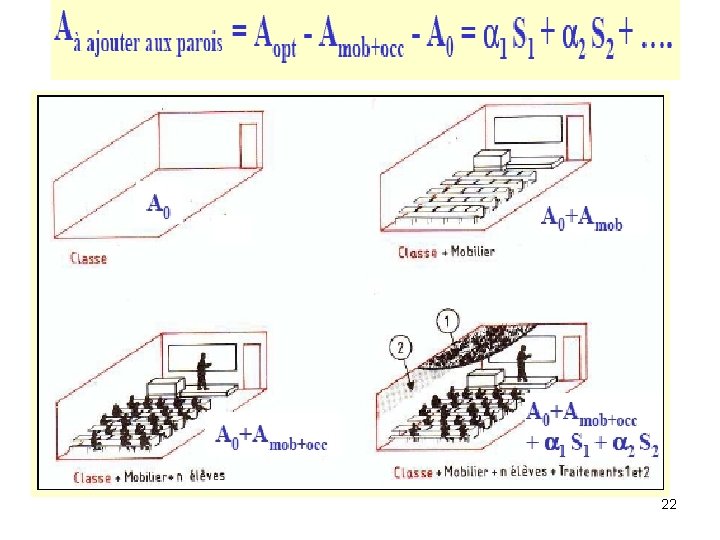

22

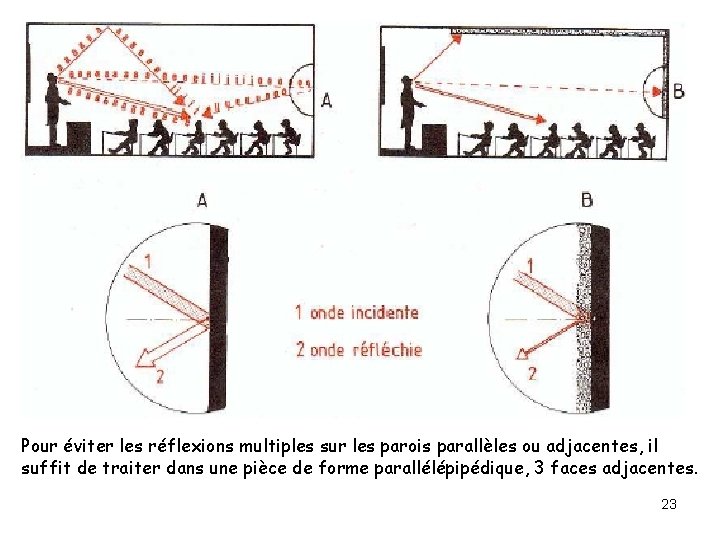

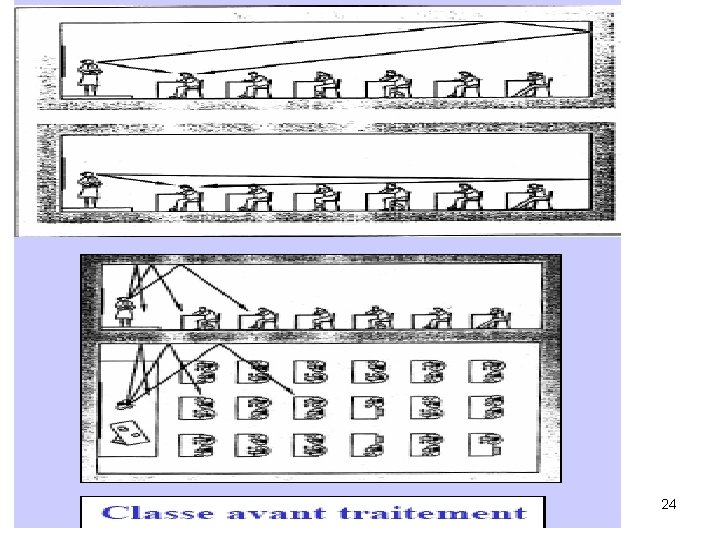

Pour éviter les réflexions multiples sur les parois parallèles ou adjacentes, il suffit de traiter dans une pièce de forme parallélépipédique, 3 faces adjacentes. 23

24

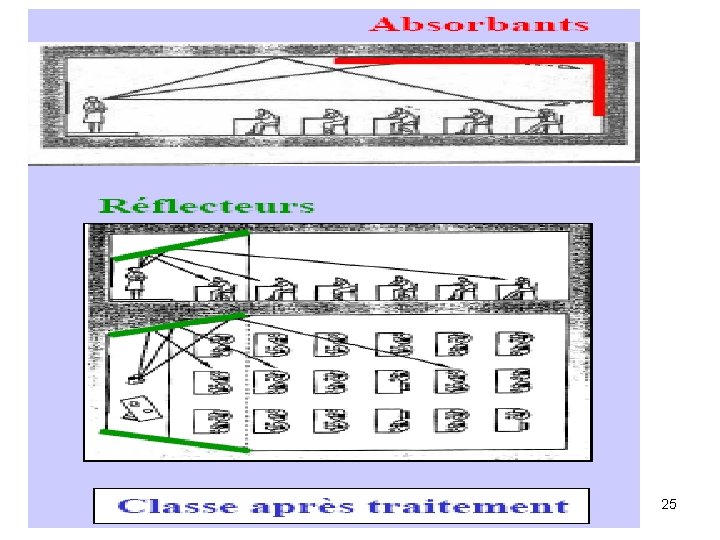

25

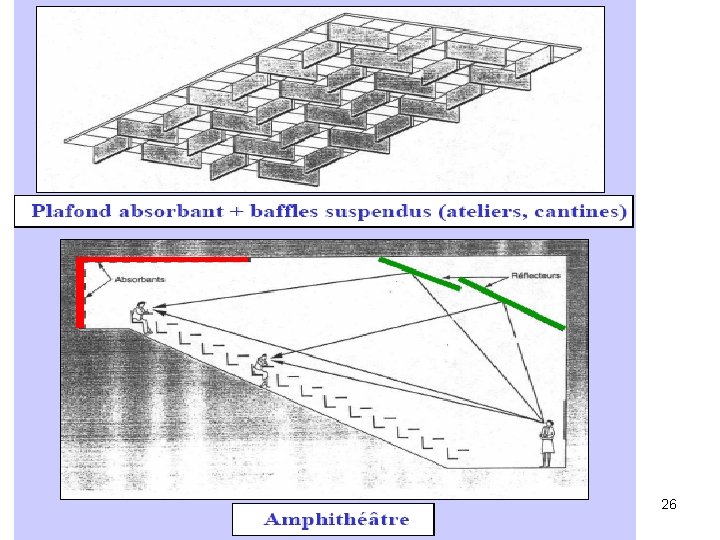

26
