Indexes à Arbres et Indexes à Hachage Sections sélectionnées des Chapitres 10 & 11 Database Management Systems 3 ed, R. Ramakrishnan and J. Gehrke 1
Introduction v Rappel des 3 alternatives d’entrées données k*: § un enregistrement de données avec une valeur de clé k § une paire <k, rid> § une paire <k, liste de rids> v v Le choix dépend de la technique d’index utilisée pour localiser les entres données k*. Les indexes à arbres supportent à la fois la recherche des plages de valeurs (‘’range search’’) ainsi que les recherches d’egalités (‘’equality search’’). ISAM: structure statique; B+ tree: dynamique, s’ajuste gracieusement aux insertions et effacements. Indexes à Hachage : meilleurs pour les recherches d’égalité; ne peuvent supporter les recherches des valeurs des plages. Database Management Systems 3 ed, R. Ramakrishnan and J. Gehrke 2
Intuition Derrière les Indexes à Arbres v ``Trouvez tous les étudiants avec un gpa > 3. 0’’ § § v Si les données sont stockées dans un fichier trié, faire la recherche binaire pour trouver le premier de ces étudiants, et de là faire un scannage pour trouver les autres. Le coût de la recherche binaire peut être prohibitif ! Il est en effet proportionnel au # de pages puisées. Solution: Créer un fichier d’indexes Page 1 Page 2 Fichier d’indexes k. N k 1 k 2 Page 3 Page N Fichier de données *Une recherche binaire est faisable sur de petits fichiers d’indexes! Database Management Systems 3 ed, R. Ramakrishnan and J. Gehrke 3
ISAM Entrée d’index P 0 v K 1 P 1 K 2 P 2 K m Pm Le fichier d’indexes peut être très large. On peut cependant appliquer l’idée de fichier d’indexes de manière répétée! Pages internes Pages feuilles Page de débordement Pages primaires * Les pages feuilles contiennent les entrées données. Database Management Systems 3 ed, R. Ramakrishnan and J. Gehrke 4
ISAM (Suite) v v v * Création du fichier: les feuilles (pages de données) sont. Pages de données allouées séquentiellement et triées selon la clé de recherche; ensuite les pages de débordement sont crées. Pages des Entrées d’indexes: <valeur de la clé, page id>; indexes orientent la recherche vers les entrées de données se trouvant dans les pages feuilles. Pages de Recherche: Commence à la racine; compare des clés débordement pour aller vers la feuille appropriée. Coût log F N ; F = # entrées/pg index, N = # feuilles Insertion: Trouver la feuille à la quelle appartient l’entrée de donnée et l’y mettre. Effacement: Trouver et enlever l’entrée de la feuille; désaffecter une page de débordement vide. Structure statique: les changements n’affectent que les feuilles. Database Management Systems 3 ed, R. Ramakrishnan and J. Gehrke 5
Exemple d’un Arbre ISAM v Chaque nœud peut contenir 2 entrées; il n’y a pas besoin de pointeurs liant les pages entre elles (Pourquoi ? ? ? ) Racine 40 10* 15* 20 33 20* 27* 51 33* 37* 40* Database Management Systems 3 ed, R. Ramakrishnan and J. Gehrke 46* 51* 63 55* 63* 97* 6
Après l’Insertion de 23*, 48*, 41*, 42*. . . Racine 40 Pages de l’index 20 33 20* 27* 51 63 Feuilles primaires 10* Pages de 15* 23* 37* 40* 46* 48* 41* 55* 63* 97* débordement 42* Database Management Systems 3 ed, R. Ramakrishnan and J. Gehrke 7
. . . Ensuite Effacement de 42*, 51*, 97* Racine 40 10* 15* 20 33 20* 27* 23* 51 33* 37* 40* 46* 48* 41* 63 55* 63* * Notez que 51* apparaît au niveau de la page de l’index, mais pas dans la feuille! Database Management Systems 3 ed, R. Ramakrishnan and J. Gehrke 8
Arbre B+: L’Index le plus Usuel v v v Insertion/effacement avec coût log F N; Garde la hauteur balancée. (F = ‘’fanout’’, N = # feuilles) Taux d’occupation minimum de 50%(sauf pour la racine). Chaque nœud contient d <= m <= 2 d entrées. Le paramètre d est appelé l’ordre de l’arbre. Supporte efficacement les recherches des plages de valeurs et les recherches d’égalités. Entrées de l’index (orientent la recherche) Entrées de données ("Sequence set") Database Management Systems 3 ed, R. Ramakrishnan and J. Gehrke 9
Exemple d’Arbre B+ La recherche commence à la racine et les comparaisons des clés l’orientent vers une page (similaire à la méthode ISAM). v Recherchez 5*, 15*, …, toutes entrées de données >= 24*. . . v Racine 13 2* 3* 5* 7* 14* 16* 17 24 19* 20* 22* Database Management Systems 3 ed, R. Ramakrishnan and J. Gehrke 30 24* 27* 29* 33* 34* 38* 39* 10
Arbre B+ en Pratique v Ordre typique: 100. Remplissage typique: 67%. § v Capacités typiques: § § v Sortance (‘’fanout’’) moyenne = 133 Hauteur 4: 1334 = 312, 900, 700 enreg. ’s Hauteur 3: 1333 = 2, 352, 637 enreg. ’s Les niveaux supérieurs de l’arbre peuvent souvent tenir en mémoire principale (‘’buffer pool’’): § § § Niveau 1 = 1 page = 8 Kbytes Niveau 2 = 133 pages = 1 Mbyte Niveau 3 = 17, 689 pages = 133 MBytes Database Management Systems 3 ed, R. Ramakrishnan and J. Gehrke 11
Insertion d’une Entrée de Données v v Trouver la feuille appropriée L. Mettre l’entrée de données dans L. § § Si L a assez d’espace, fin! Sinon, on doit partager L (en L et un nouveau nœud L 2) • Redistribuer les entrées de manière égale, copier la clé du milieu vers le haut. • Insérer l’entrée d’index pointant vers L 2 dans le parent de L. v Ceci peut arriver de manière récursive § v Pour partager nœud d’index, redistribuer les entrées de manière égale, mais pousser la clé du milieu vers le haut. (Contrastez ceci avec le partage des feuilles !!) Les partages font croître l’arbre; le partage de la racine augmente sa hauteur. § Croissance de l’arbre: devient plus large ou d’ un niveau plus élevé à la racine. Database Management Systems 3 ed, R. Ramakrishnan and J. Gehrke 12
Insertion de 8* dans l’Exemple v Veuillez noter la différence entre copier vers le haut et pousser vers le haut. (Pourquoi fait-on cette différence? ? ) Entrée à insérer dans le nœud parent. (Notez que 5 est copié vers le haut et continue d’apparaître dans la feuille. ) 5 2* 3* 5* 7* Entrée à insérer dans le nœud parent. (17 est poussé vers le haut et n’apparaît qu’une fois dans l’index. 17 5 13 24 Database Management Systems 3 ed, R. Ramakrishnan and J. Gehrke 8* 30 13

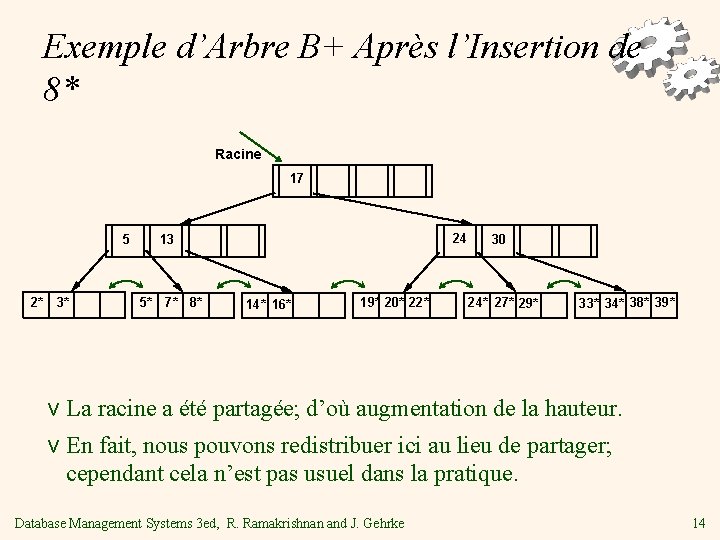

Exemple d’Arbre B+ Après l’Insertion de 8* Racine 17 5 2* 3* 24 13 5* 7* 8* 14* 16* 19* 20* 22* 30 24* 27* 29* 33* 34* 38* 39* v La racine a été partagée; d’où augmentation de la hauteur. v En fait, nous pouvons redistribuer ici au lieu de partager; cependant cela n’est pas usuel dans la pratique. Database Management Systems 3 ed, R. Ramakrishnan and J. Gehrke 14
Effacement d’une Entrée de Donnée v v Commencer à la racine, trouver la feuille L à laquelle l’entrée appartient. Enlever l’entrée. § § Si L est au moins à moitié vide, fin! Sinon L a seulement d-1 entrées, • Essayer de redistribuer, empruntant des cousins. • Sinon, fusionner L et un cousin. v v Si une fusion a lieu, on doit effacer l’entrée (d’indexe) pointant (vers L ou le cousin) à partir du parent de L. La fusion peut se répercuter jusqu’à la racine, décroissant ainsi la hauteur de l’arbre. Database Management Systems 3 ed, R. Ramakrishnan and J. Gehrke 15
Notre Arbre Après l’Insertion de 8*, Suivie de l’Effacement de 19* et 20*. . . Racine 17 5 2* 3* 27 13 5* 7* 8* 14* 16* 22* 24* 30 27* 29* 33* 34* 38* 39* Effacer 19* est facile. v Effacer 20* est fait via une redistribution. Noter comment la clé du milieu est copiée vers le haut après la redistribution. v Database Management Systems 3 ed, R. Ramakrishnan and J. Gehrke 16
. . . Et Ensuite Après l’Effacement de 24* On doit fusionner. v A droite, on fait un `échange’ d’entrée d’index. v Ci bas, on `tire une entrée vers le bas’. v 30 22* 27* 29* 33* 34* 38* 39* Racine 5 2* 3* 5* 7* 8* 13 17 14* 16* Database Management Systems 3 ed, R. Ramakrishnan and J. Gehrke 30 22* 27* 29* 33* 34* 38* 39* 17
Exemple de Redistribution Interne v A l’opposé du cas précédant, ici on peut redistribuer une entrée de l’enfant gauche de la racine vers l’enfant droit. Racine 22 5 2* 3* 5* 7* 8* 13 14* 16* 17 30 20 17* 18* Database Management Systems 3 ed, R. Ramakrishnan and J. Gehrke 20* 21* 22* 27* 29* 33* 34* 38* 39* 18
Après la Redistribution Intuitivement, les entrées sont redistribuées en `poussant l’entrée partageante vers ’ le noeud parent. v Il suffit de redistribuer l’entrée d’index avec clé 20; on a aussi redistribué 17 pour illustration. v Root 17 5 2* 3* 5* 7* 8* 13 14* 16* 20 17* 18* Database Management Systems 3 ed, R. Ramakrishnan and J. Gehrke 20* 21* 22 30 22* 27* 29* 33* 34* 38* 39* 19
Chargement en Vrac d’un Arbre B+ v v v Si l’on a une large collection d’enreg. ’s et que l’on veut créer un indexe à arbre B+ avec une clé donnée, le faire enregistrement par enregistrement est très inefficace. Solution: ‘’Bulk Loading’’ (chargement en vrac). Initialisation: § Trier toutes les entrées de données et les diviser en page; § créer une page racine vide; et § insérer un pointeur de la racine vers la 1ère page des données. Pages d’entrées de données triées; non encore mises dans l’arbre B+ Racine 3* 4* 6* 9* 10* 11* 12* 13* 20* 22* 23* 31* 35* 36* Database Management Systems 3 ed, R. Ramakrishnan and J. Gehrke 38* 41* 44* 20
Chargement en Vrac (Suite) v Les entrées d’index pour les feuilles sont toujours créées dans la page d’index la plus à droite située juste au dessus du niveau des 3* feuilles. Si cette dernière est pleine, elle est partagée. (Ce processus peut se répéter récursivement Racine 10 6 4* 6* 9* 12 23 à mettre sur l’arbre 20 10 6* 9* Pages de données 35 10* 11* 12* 13* 20*22* 23* 31* 35* 36* 38*41* 44* Racine 6 3* 4* 20 12 35 23 38 10* 11* 12* 13* 20*22* 23* 31* 35* 36* 38*41* 44* Database Management Systems 3 ed, R. Ramakrishnan and J. Gehrke 21
Hachage Statique Pages primaires en nombre fixe et affectées séquentiellement; jamais désaffectées; pages de débordement si nécessaire. v h(k) mod M = bucket où mettre l’entrée des données dont la clé est k. (M = # de buckets) v h(key) mod N key 0 2 h N-1 Pages (bucket) primaires Database Management Systems 3 ed, R. Ramakrishnan and J. Gehrke Pages de débordement 22
Hachage Statique (Suite) Les buckets contiennent les entrées données. v La fonction de hachage utilise le champ de la clé de recherche de l’enregistrement r. Les valeurs des clés doivent être distribuées sur une plage allant de 0 à M-1. v § v Les fonctions de hachage ont été abondamment étudiées. Défaut: possible développement de longues chaînes de débordement qui peuvent entraver la performance. § Hachage extensible et haching linéaire: Techniques dynamiques pour résoudre ce problème. Database Management Systems 3 ed, R. Ramakrishnan and J. Gehrke 23
Hachage Extensible v Situation: un bucket (page primaire) se remplit. Pourraiton réorganiser le fichier en doublant le # de buckets? § § § Lire et écrire toutes les pages est très coûteux! Solution: Utiliser un répertoire de pointeurs vers les buckets; doubler le # de buckets en doublant la taille du répertoire, tout en ne partageant que les buckets en débordement! Le répertoire est bien plus petit que le fichier lui-même, d’où doubler le répertoire est moins coûteux. Plus besoin de pages de débordement! Database Management Systems 3 ed, R. Ramakrishnan and J. Gehrke 24
PROFONDEUR LOCALE Exemple v v Le répertoire est de taille 4. Pour trouver un bucket pour r, prendre un # de bits à la fin de h(r) équivalent à la `profondeur globale’; p. ex. § Si h(r) = 5 (= binaire 101), r est dans le bucket vers le quel pointe 01. PROFONDEUR GLOBALE 2 00 2 4* 12* 32* 16* Bucket A 2 1* 5* 21* 13* Bucket B 01 10 2 11 10* REPERTOIRE Bucket C 2 15* 7* 19* Bucket D PAGES DE DONNEES Insertion: Si le bucket est plein, le partager (affecter une n’lle page, et redistribuer). v Si nécessaire, doubler le répertoire. (En fait, partager un bucket n’entraîne pas nécessairement le doublement du répertoire; un doublement n’est nécessaire que si la profondeur globale ne correspond plus a la profondeur locale. ) v Database Management Systems 3 ed, R. Ramakrishnan and J. Gehrke 25
Insertion de h(r)=20 (Cause un Doublement) PROFONDEUR LOCALE 2 32*16* PROFONDEUR GLOBALE 2 00 Bucket A PROFONDEUR LOCALE 3 1* 5* 21*13* Bucket B 000 01 10 11 10* 15* 7* 19* Bucket C 1* 5* 21* 13* Bucket B 010 2 011 10* Bucket C 100 101 2 110 15* 7* 19* Bucket D 111 2 4* 12* 20* 2 001 2 REPERTOIRE 32* 16* Bucket A PROFONDEUR GLOBALE 2 2 3 Bucket A 2 (`image' de Bucket A) Database Management Systems 3 ed, R. Ramakrishnan and J. Gehrke 3 DIRECTORY 4* 12* 20* Bucket A 2 (`image' de Bucket A) 26
Insertion de h(r)=20 (Suite) v 20 = binaire 10100. Derniers 2 bits (00) indiquent que r appartient au bucket A qui est déjà plein! On divise A en A et A 2. mais on a besoin des 3 derniers bits pour décider. § § v Profondeur Globale du répertoire: Max # de bits nécessaires pour décider du bucket auquel une entrée appartient. Profondeur Locale d’un bucket: # de bits utilisés pour déterminer si une entrée appartient à ce bucket. Quand double-t-on le répertoire? § Avant insertion p. l. du bucket = p. g. . L’insertion entraîne p. l. > p. g. ; le répertoire est doublé par copie (‘’copying over’’) et réarrangement des pointeurs. Database Management Systems 3 ed, R. Ramakrishnan and J. Gehrke 27
Résumé v v Index en arbre: ISAM, arbres B+ ISAM est une structure statique § § v Arbres B+ est une structure dynamique. § § § v v Seules feuilles sont modifiées; pages de débordement nécessaires Défaut: chaînes de débordements Insertion et effacement laissent l’arbre balancé coût de log F N Pas de chaînes de débordement ‘’Bulk loading’’ des arbres B+ Index à hachage: Hachage statique vs. extensible Database Management Systems 3 ed, R. Ramakrishnan and J. Gehrke 28
