Indeling van een harde schijf Hardware indeling Partities

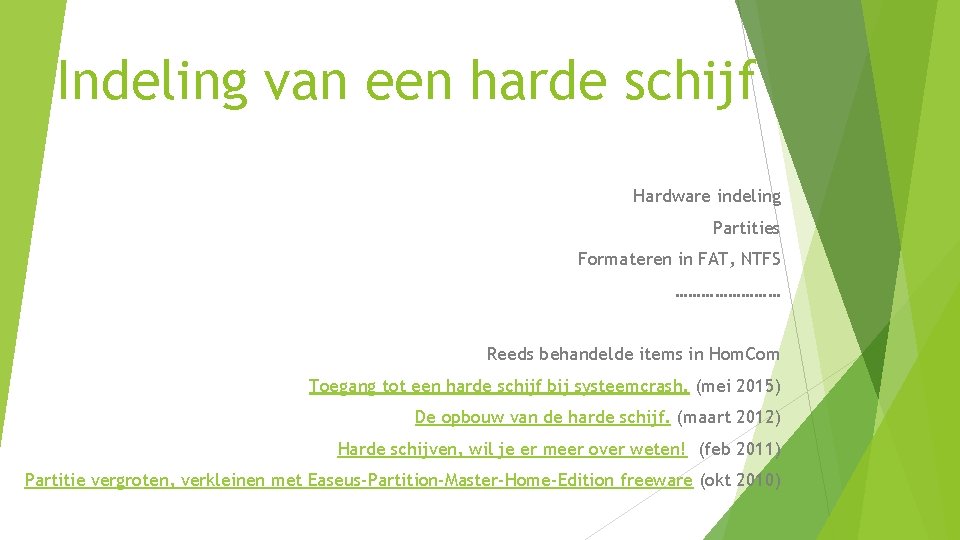

Indeling van een harde schijf Hardware indeling Partities Formateren in FAT, NTFS ………… Reeds behandelde items in Hom. Com Toegang tot een harde schijf bij systeemcrash. (mei 2015) De opbouw van de harde schijf. (maart 2012) Harde schijven, wil je er meer over weten! (feb 2011) Partitie vergroten, verkleinen met Easeus-Partition-Master-Home-Edition freeware (okt 2010)

Alles begint met de hardware indeling • • Een harde schijf bestaat meestal uit meerdere “platers” of schijven Elke plater is opgevuld met track’s, dit zijn virtuele cirkels in het magnetische materiaal Elke track is dan weer opgedeeld in sectoren. Aangezien elke plater zijn eigen koppen heeft (boven en onder), lezen we van alle platers gelijk dezelfde track, dit noemen we een cylinder.

Ook elke sector heeft nog een indeling http: //www. seagate. com/be/nl/tech-insights/advanced-format-4 ksector-hard-drives-master-ti/ Tot 2009 is er voor elke sector een 512 byte datablok voorzien waarin per sector een mini boekhouding + data is voorzien Na 2009 is er een overschakeling op gang gekomen naar 4 K blokken omdat de HD capaciteit zo veel groter is geworden. 8 oude sector blokken vormen nu 1 nieuwe, met als voordeel dat de extra data maar 1 x voorkomt en er meer plaats voor data is. Ook de foutcorrectie heeft iets meer plaats gekregen waardoor deze dus performanter is geworden. GAP: de GAP vormt de scheiding tussen de sectoren. SYNC: de SYNC markeert het begin van de sector en zorgt voor de tijdafstelling. AM: het address mark bevat informatie over het nummer en de locatie van de sector. Het bevat ook informatie over de sector zelf. DATA: de data bevat alle gebruikersgegevens. ECC: de error correction code bevat codes die gebruikt worden om gegevens die beschadigd zijn tijdens het lezen en schrijven te repareren of herstellen.

Software indeling van de harde schijf http: //www. maketecheasier. com/differences-between-mbrand-gpt/ Op de hardware indeling wordt een software indeling geplaatst om voor de gebruiker een meer logische toegang te hebben. Het zijn de drivers en de hardware van de disk die de omrekening van software indeling naar hardware indeling voor hun rekening nemen. Er zijn tegenwoordig 2 standaarden van indelen De oudere MBR (Master Boot Record) die beperkingen heeft in max groote van elke partitie tot max 2 TB De nieuwe GPT (Guid Partition Table) Dit is de indeling die samenwerkt met de UEFI standaard, en heeft bijna geen beperking op groote. Voor Win 8 is dit de nieuwe standaard.

Soorten partities… Primaire partitie • In de MBR is er plaats voor 4 primaire partities • Als men op een primaire partitie een OS (windows) wil zetten, dan moet men die partitie aktief maken • Er kan slechts 1 partitie aktief staan • http: //windows. microsoft. com/nlbe/windows/mark-partition-active#1 TC=windows-7 • http: //patrick. familiekoning. com/wpcontent/uploads/2007/09/projectomschrijving-hoe -partitioneer-ik-een-harddisk-pk-13032007. pdf

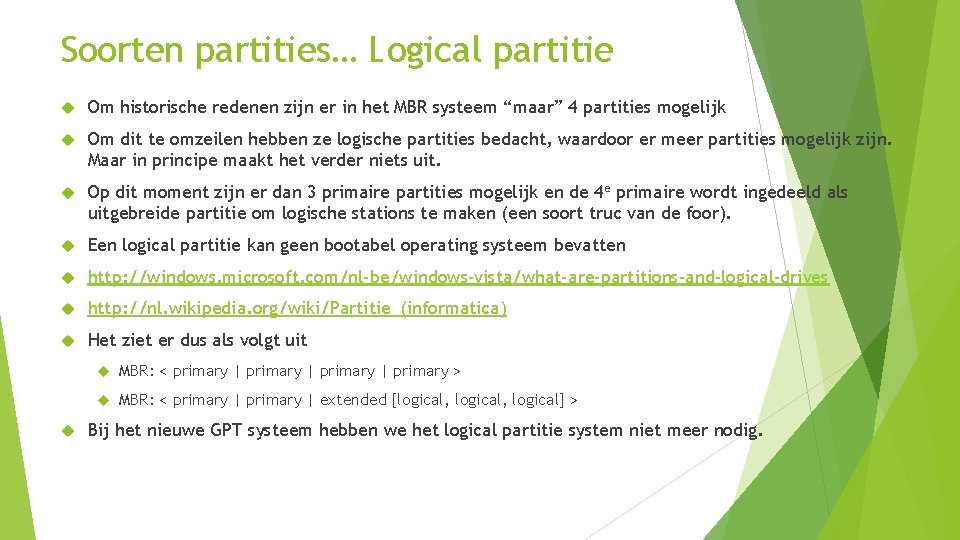

Soorten partities… Logical partitie Om historische redenen zijn er in het MBR systeem “maar” 4 partities mogelijk Om dit te omzeilen hebben ze logische partities bedacht, waardoor er meer partities mogelijk zijn. Maar in principe maakt het verder niets uit. Op dit moment zijn er dan 3 primaire partities mogelijk en de 4 e primaire wordt ingedeeld als uitgebreide partitie om logische stations te maken (een soort truc van de foor). Een logical partitie kan geen bootabel operating systeem bevatten http: //windows. microsoft. com/nl-be/windows-vista/what-are-partitions-and-logical-drives http: //nl. wikipedia. org/wiki/Partitie_(informatica) Het ziet er dus als volgt uit MBR: < primary | primary > MBR: < primary | extended [logical, logical] > Bij het nieuwe GPT systeem hebben we het logical partitie system niet meer nodig.

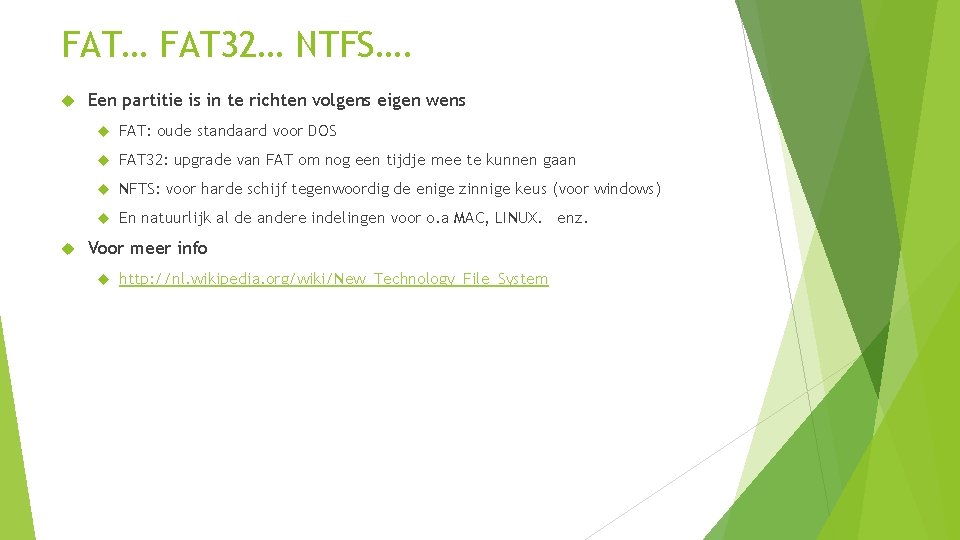

FAT… FAT 32… NTFS…. Een partitie is in te richten volgens eigen wens FAT: oude standaard voor DOS FAT 32: upgrade van FAT om nog een tijdje mee te kunnen gaan NFTS: voor harde schijf tegenwoordig de enige zinnige keus (voor windows) En natuurlijk al de andere indelingen voor o. a MAC, LINUX. enz. Voor meer info http: //nl. wikipedia. org/wiki/New_Technology_File_System

Met welke programma’s kunnen we partities bewerken Met het ingebouwde schijfbeheer van windows. Configuratiescherm -> Systeembeheer -> Computerbeheer -> Schijfbeheer http: //www. gratissoftwaresite. nl/downloads/partitiebeheer 3 gratis partitie managers Easeus Partition Master Home Edition Mini. Tool Partition Wizard Home Edition Gparted (voor OS X) als bootcd ook voor windows. Commerciële producten Acronis Disk director En vele andere……. . Opgelet: Schijfbeheer van windows is destructief Bij bewerkingen is alle data die in een partitie staat Gewist Bij de andere wordt indien mogelijk de data Bewaard.

Minitool Partition wizard Er is hier gekozen voor Minitool omdat in een vorige uitleg Easeus-Partition-Master-Home. Edition is gekozen. (zijn gelijkwaardige programma’s) Is terug te vinden in Hirens Boot-cd De laatste versie is ook hier gratis te downloaden http: //www. partitionwizard. com/free-partitionmanager. html De handleiding is online te raadplegen http: //www. partitionwizard. com/help/aboutpartition-wizard. html Is gratis en kan alles wat men op dit gebied nodig kan hebben.
