IND 780 batch Aspectos Bsicos Visin General IND

IND 780 batch Aspectos Básicos Visión General

IND 780 Batch - Propósito Proveer una solución para aplicaciones que requieran: § § Operación autónoma, no requieran PLC Una secuencia flexible, definida por el usuario Lotes simultáneos multi-báscula Cualquier combinación de llenado multi-material, formulación manual, mezclas, o dosificación § Gestión directa de entrega de material via control E/S de alta velocidad, conexiones para hasta 56 salidas § Almacenamiento de múltiples fórmulas o recetas § Seguridad operacional simple de usuario, características de seguimiento y trazabilidad, y reportes § Cumplir los estándares para lotes S 88 2 Sólo para uso interno

IND 780 batch – Círculo de Producto Llave de seguridad de Hardware (I-button) Manual, Auto, & Auto con Q. i Montaje en Panel Batch. Tool™ 780 Herramienta de Configuración para PC Escritorio Demo para PC con Simulador de báscula IND 780 batch Empaquetado 3 Sólo para uso interno

IND 780 batch – Sistema Ejemplo • Gestión de Recetas • Gestión de Ordenes • Gestión de Equipos 4 Sólo para uso interno

IND 780 batch – Posición de Valor § Características Atractivas de Producto - Controlador de lotes autónomo para operaciones de volumen pequeño a mediano que se benefician de tener un controlador funcionalmente completo. Capacidad de ejecución Manual, Híbrida, y Auto fase Mono- o Multi-Báscula (hasta 4), soporta aplicaciones de lotes tanto Verticales como Horizontales Batch 780 Fácil configuración y uso, provee funcionalidad “De la Caja al Lote” Capácidad única de utilizar Control. Predictivo Adaptable Q. i para minimizar la variabilidad de suministro de material y mejorar la eficiencia de producción Provee una solución de lote configurable batchpara usar en un espectro de múltiples tipos de proceso de lotes. Puede re-calcular tamaños de lote por %, cantidad de peso objetivo, o cantidad de ingrediente Permite actualización de terminales IND 780 actuales con Pac de Aplicación de Lotes Herramienta para PC incluída le brinda una interfase de usuario al terminal amigable para configurar suministros de material, entrada de recetas, creación de órdenes, registro de trazabilidad, reportes de uso, y control de seguridad Completa documentación multilingüe y soportado globalmente Sólo para uso interno 5

IND 780 batch § IND 780 batch Identificación de Código de Modelo 6 Sólo para uso interno

IND 780 batch § El IND 780 batch está disponible bien para montaje en panel, bien para escritorio/versión resistente. § Montaje en Panel: - 220 x 320 x 105 mm (NEMA 4 X / 12, acero inoxidable) § Escritorio/Resistente - 200 x 299 x 235 mm (IP 69 K, acero inoxidable) 7 Sólo para uso interno

IND 780 batch Empaquetado – Especificaciones § Panel de Color IND 780 - 1 Tarjeta de Báscula de Celda de Carga Análoga - 2 E/S Discretas (8 in / 8 out) § Carcasa 16”x 20”x 8” NEMA 4 (Acero Mild) - Fuente de Poder 24 VDC - Interfase 24 VDC o 120 VAC - 3 Botones de Entrada de usuario - 8 Parada-E 8 Arrancar/Resumir 8 Pausa/Abortar 1 Luz de Atención 10 Materiales entrelazados con Elemento de Control Final rápido en tarjeta de báscula análoga 1 Auxiliar/11 o Material 1 Material Descargue hasta Vaciar 1 ARM 100 (4/6 E/S adicionales) Solución de Reemplazo para productos de lotes legados de MT § Sin aprobación UL ni de otras agenccias - Todos los componentes aprobados UL y CUL/CSA 8 Sólo para uso interno

IND 780 batch Empaquetado – Ejemplo 9 Sólo para uso interno

IND 780 batch Empaquetado – Esquema 10 Sólo para uso interno

Capacidades – Comunicaciones y Opciones E/S § Estándar (en tarjeta) - Ethernet 10/100 base. T USB Maestro (Incluye soporte para teclado externo) Puertos RS 232 & RS 232/422/485 § Serial (tarjeta opcional adicional) - Un puerto, hasta 115 K Baudios - RS 232 o RS 422 / RS 485 - Dos tarjetas por unidad (4 puertos en total) § E/S Discreta (tarjeta opcional § adicional) - E/S Relevo - 4 entradas y 4 salidas por tarjeta - Dos tarjetas por unidad E/S Discreta Remota (ARM 100) - 4 entradas, 6 salidas (c/u) - Hasta 8 módulos ARM-100 se pueden conectar al terminal IND 780 11 Sólo para uso interno

IND 780 batch – Panel de Control El panel de control del IND 780 batch § El árbol de menús del IND 780 estándar se expande automáticamente con la opción Batch-780 - La opción se hanilita con la llave de hardware de Lotes (botón-I) § Se configuran básculas y terminal desde la pantalla frontal Sólo para opción Batch-780 12 Sólo para uso interno

IND 780 batch § Terminal IND 780 batch: - Contiene / controla el equipo físico - Almacena / ejecuta la receta - Almacena datos históricos de lotes § Herramienta Batch. Tool 780 de PC: - Crea y almacena remotamente la configuración del sistema 8 Equipo 8 Recetas - Carga configuración en el terminal - Archiva datos históricos de lotes - Viene estándar con cada sistema Batch 780 - Una herramienta para PC puede gestionar cualquier número de terminales IND 780 batch. 13 Sólo para uso interno

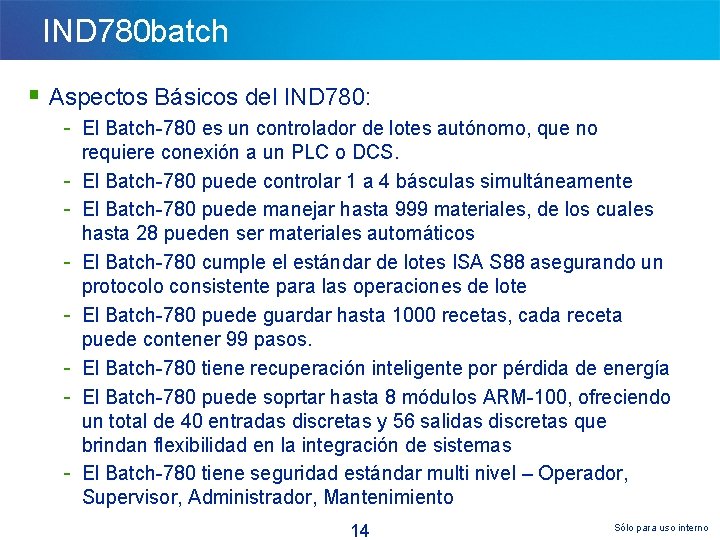

IND 780 batch § Aspectos Básicos del IND 780: - El Batch-780 es un controlador de lotes autónomo, que no requiere conexión a un PLC o DCS. El Batch-780 puede controlar 1 a 4 básculas simultáneamente El Batch-780 puede manejar hasta 999 materiales, de los cuales hasta 28 pueden ser materiales automáticos El Batch-780 cumple el estándar de lotes ISA S 88 asegurando un protocolo consistente para las operaciones de lote El Batch-780 puede guardar hasta 1000 recetas, cada receta puede contener 99 pasos. El Batch-780 tiene recuperación inteligente por pérdida de energía El Batch-780 puede soprtar hasta 8 módulos ARM-100, ofreciendo un total de 40 entradas discretas y 56 salidas discretas que brindan flexibilidad en la integración de sistemas El Batch-780 tiene seguridad estándar multi nivel – Operador, Supervisor, Administrador, Mantenimiento 14 Sólo para uso interno

Reseña de Mercadeo –Sitios Beta § Georgia Pacific, Hawthorne, FL - Reemplazo de 9215 legado 5 materiales-auto mas adición a mano IND 780 batch Empaquetado, una Báscula, Auto Inició semana de Marzo 7 th Se requirieron pequeños cambios de código, no se reportaron problemas operacionales. Lotes de Pegamento para enchapes de madera 15 Sólo para uso interno

Reseña de Mercadeo – Sitios Beta § Plochman’s, Chicago, IL - Querían deshacerse del sistema basado en PLC 1 Lote Empaquetado Auto y 1 Estación manual Todo el equipo instalado, aún no se ha empezado a utilizar. § HTC, Suecia - 2 Sistemas manuales Nuevos en los Sistemas de Lotes, usaban una solución basada en papel Instalado en Febrero 2012, funciona bien 16 Sólo para uso interno

Reseña de Mercadeo – Sitios Beta § Schulze & Burch Biscuit Co. , Chicago, IL - Reemplazo de 9215 legado, productos alimenticios Sistema Automático con 12 materiales + adiciones a mano Equipo Instalad y probado funcionalmente Febrero 2012, arranque retrazado por el cliente § Sistema Automático de Lotes instalado en una aplicación de Báscula de Camiones (Forbo Flooring) § Lotes Automáticos con 2 canales de Q. i. MPACT instalado en un sistema de llenado de sacos, funcionando bien. 17 Sólo para uso interno

IND 780 batch § Operación del IND 780 batch (Tipos de ejecución de fase): - - - Modo Manual: 8 La receta progresará de un paso al siguiente manualmente, requiriendo entrada del operador para cada paso. En modo manual el operador puede escoger qué paso de la receta desea ejecutar. Modo Semi-Automático: 8 La recetará progresará automáticamente de un paso al siguiente, pero se debe pulsar “inicio” para iniciar el siguiente paso de la receta. Modo Automático: 8 La receta progresará paso a paso según se ha definido, no requiere confirmación del operador a menos que se haya programado así en la receta. 18 Sólo para uso interno

IND 780 batch – Características de Producto § Vistas operacionales: - A 1 … Vista de Orden (vista predefinida del IND 780 batch) - A 2 … Vista de Receta - A 3 … Vista de Equipo - A 4 … Vista de Báscula (vista predef. en terminal estándar) § Modos de Vistas (nuevo en 7. 1. xx): - Vista por equipo 8 Operador controla manualmente qué vista se usa Vista por fase 8 El IND 780 batch determina automáticamente qué vista detallada de equipo mostrar basado en las fases que se están corriendo 19 Sólo para uso interno

IND 780 batch – Características de Producto § A 1… Vista de Orden - Muestra todas las órdenes abiertas § A 2 … Vista de Receta - Muestra el resumen de la receta actual e información de estado § … Detalles de Receta - Muestra los detalles de la receta 20 Sólo para uso interno

IND 780 batch – Características de Producto § A 3… Vista de Equipo - Muestra el estado de los equipos - Durante la ejecución de la receta, la tecla soft de detalles de equipo puede presionarse para mostrar vistas de detalles especiales § A 4 … Vista de Báscula - Muestra la Página de Inicio de Báscula y brinda acceso a configuración y otras funciones de tecla soft 21 Sólo para uso interno

IND 780 batch § Tipos de Transferencia de Material IND 780 batch: - Manual: 8 El operador debe controlar la transferencia de material a la báscula. En una Transferencia Manual de Material el operador puede ver la pantalla Smart. Trac en la Vista Detallada de Equipo. 8 Los algoritmos de suministro de transferencia manual de material seleccionables son: - Añadir a Mano, Añadir a Mano LIW, Descargar hasta Vaciar a Mano, y Pre. Pesar Pantalla Smart. Trac con gráfica a color que muestra al operador cuándo el material está dentro del rango de tolerancia 22 Sólo para uso interno

IND 780 batch § Tipos de Transferencia de Material IND 780 batch: - Automática: 8 El Batch-780 controlará automáticamente la transferencia de material abriendo las válvulas de suministro o de descarga desde la báscula. En Transferencia Automática de Material el operador puede ver la pantalla de tanque como se muestra en la captura de pantalla abajo. Esta es la Vista de Detalles de Equipo. 8 Los algoritmos de transferencia automática de material seleccionables son: - Ganancia de Peso (GIW), Pérdida de Peso (LIW), Descargar a Vaciar 23 Sólo para uso interno

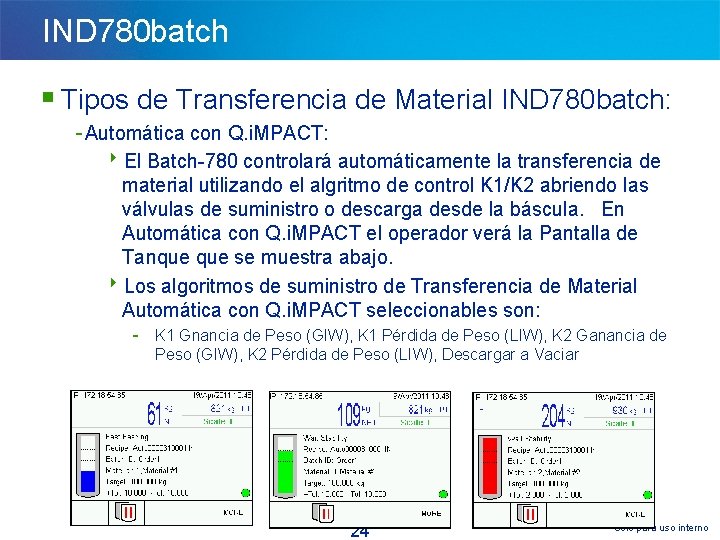

IND 780 batch § Tipos de Transferencia de Material IND 780 batch: - Automática con Q. i. MPACT: 8 El Batch-780 controlará automáticamente la transferencia de material utilizando el algritmo de control K 1/K 2 abriendo las válvulas de suministro o descarga desde la báscula. En Automática con Q. i. MPACT el operador verá la Pantalla de Tanque se muestra abajo. 8 Los algoritmos de suministro de Transferencia de Material Automática con Q. i. MPACT seleccionables son: - K 1 Gnancia de Peso (GIW), K 1 Pérdida de Peso (LIW), K 2 Ganancia de Peso (GIW), K 2 Pérdida de Peso (LIW), Descargar a Vaciar 24 Sólo para uso interno

IND 780 batch § Tipos de Lotes: - El Batch-780 maneja lotes tanto Verticales como Horizontales Lote Vertical 3 2 1 Lote Horizontal 1 - 2 1 2 3 3 Se puede crear un procedimiento de unidad en un lote vertical para llevar a cabo una secuencia especial de receta. § Recetas - El terminal puede almacenar hasta 1000 recetas maestras; cada receta puede contener hasta 99 pasos de fase. El operador puede re-calcular la receta de control en el terminal fpara una orden en particular: 8 Por porcentaje, valor objetivo, o cantidad de un ingrediente Las recetas de control se pueden ejecutar: 8 Por operador, entrada discreta o datos compartidos 25 Sólo para uso interno

IND 780 batch § Reportes - Reportes de Configuración 8 Lista de Terminal, Lista de Módulos de Equipo, Lista de Módulos de Control, Lista de Rutas de Material, Lista de Maestro de Recetas, y Detalles de Maestro de Recetas - Reportes de Producción 8 Detalles de Lote, Histórico de Lotes Completados/Fallidos, Estadísticas de Equipo, Estadísticas de Material, Estadísticas de Recetas, Lista de Ordenes - Reportes de Traza de Auditoría 8 Registro de Lote de Material 8 Registro de Auditoría, Registro de Cambios, Registro de Errores 8 Registro de Cambio de Herramienta § Impresión Local - Transacción de Lote, Resumen de Lote y registro de auditoría. 26 Sólo para uso interno

IND 780 batch § Ejemplo de Reporte Histórico de Lotes 27 Sólo para uso interno

IND 780 batch § Ejemplo de Reporte de Detalles de Lote 28 Sólo para uso interno

IND 780 batch § Ejemplo Reporte de Detalles de Maestro de Recetas 29 Sólo para uso interno

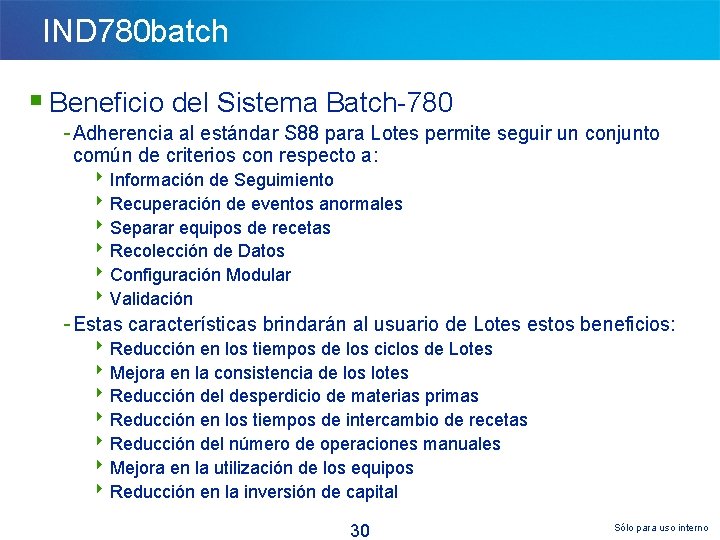

IND 780 batch § Beneficio del Sistema Batch-780 - Adherencia al estándar S 88 para Lotes permite seguir un conjunto común de criterios con respecto a: 8 Información de Seguimiento 8 Recuperación de eventos anormales 8 Separar equipos de recetas 8 Recolección de Datos 8 Configuración Modular 8 Validación - Estas características brindarán al usuario de Lotes estos beneficios: 8 Reducción en los tiempos de los ciclos de Lotes 8 Mejora en la consistencia de los lotes 8 Reducción del desperdicio de materias primas 8 Reducción en los tiempos de intercambio de recetas 8 Reducción del número de operaciones manuales 8 Mejora en la utilización de los equipos 8 Reducción en la inversión de capital 30 Sólo para uso interno

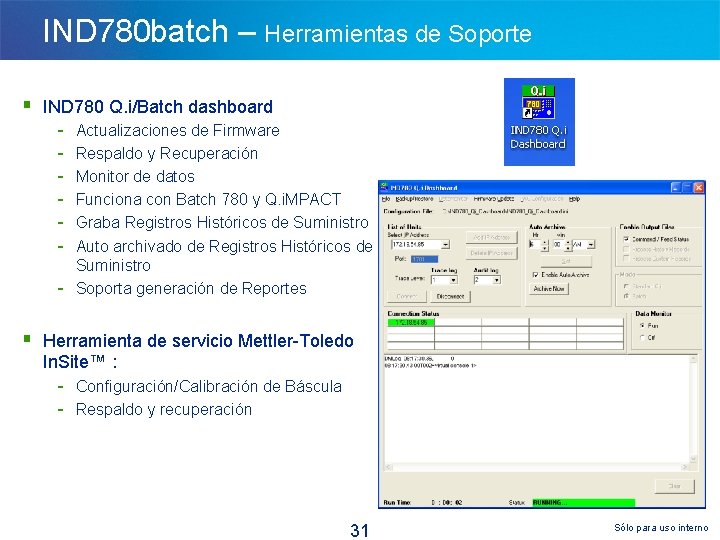

IND 780 batch – Herramientas de Soporte § IND 780 Q. i/Batch dashboard - Actualizaciones de Firmware Respaldo y Recuperación Monitor de datos Funciona con Batch 780 y Q. i. MPACT Graba Registros Históricos de Suministro Auto archivado de Registros Históricos de Suministro Soporta generación de Reportes § Herramienta de servicio Mettler-Toledo In. Site™ : - Configuración/Calibración de Báscula Respaldo y recuperación 31 Sólo para uso interno

IND 780 batch- Materiales de Mercadeo para Lanzamiento Carta de Lanzamiento. IND 780 batch Hoja de datos IND 780 batch Material de Mercadeo y documentación de soporte disponibles en el sitio Share. Point de Terminales BUSI o en el sitio FTP de Lotes localizados en: http: //collaboration. mtnet/team/wiw/BUSI/PLM/780 batch/Shared%20 Documents/Forms/All. Items. aspx ftp: //ftp-static. mt. com/pub/indmkg/IND 780_Batch/Index. htm 32 Sólo para uso interno
