Impuls Physik 4 Spiegel Linsen Hohlspiegel Wlbspiegel Sammellinse

Impuls Physik 4 Spiegel & Linsen § Hohlspiegel & Wölbspiegel § Sammellinse & Zerstreuungslinse

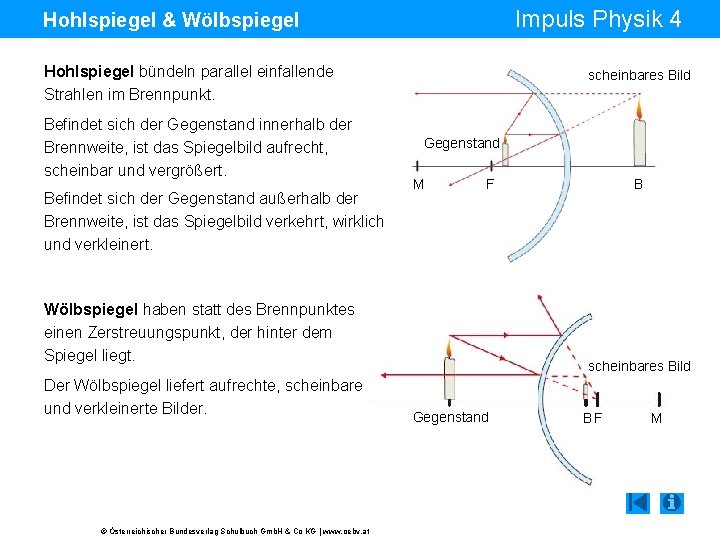

Impuls Physik 4 Hohlspiegel & Wölbspiegel Hohlspiegel bündeln parallel einfallende Strahlen im Brennpunkt. Befindet sich der Gegenstand innerhalb der Brennweite, ist das Spiegelbild aufrecht, scheinbar und vergrößert. Befindet sich der Gegenstand außerhalb der Brennweite, ist das Spiegelbild verkehrt, wirklich und verkleinert. scheinbares Bild Gegenstand M F Wölbspiegel haben statt des Brennpunktes einen Zerstreuungspunkt, der hinter dem Spiegel liegt. Der Wölbspiegel liefert aufrechte, scheinbare und verkleinerte Bilder. © Österreichischer Bundesverlag Schulbuch Gmb. H & Co KG | www. oebv. at B scheinbares Bild Gegenstand BF M

Impuls Physik 4 Sammellinse & Zerstreuungslinse Eine Sammellinse sammelt die Lichtstrahlen ähnlich wie ein Hohlspiegel. Auf jeder Seite der Linse gibt es einen Brennpunkt. G F 2 Ist der Gegenstand innerhalb der Brennweite, entsteht ein aufrechtes, scheinbares und vergrößertes Bild. F 1 Ist der Gegenstand außerhalb der Brennweite, entsteht ein verkehrtes, wirkliches und verkleinertes Bild. Eine Zerstreuungslinse ist ähnlich dem Wölbspiegel nach innen gewölbt. Die Zerstreuungspunkte zerstreuen parallel einfallende Lichtstrahlen. Das Bild der Zerstreuungslinse ist immer aufrecht, scheinbar und verkleinert. © Österreichischer Bundesverlag Schulbuch Gmb. H & Co KG | www. oebv. at B f F optische Achse

Impuls Physik 4 Tafelbildinfo Hinweise zum Einsatz • Die Folien werden durch Klick mit der Maustaste in Schritten aufgebaut. Impressum © Österreichischer Bundesverlag Schulbuch Gmb. H & Co. KG, Wien 2016 Redaktion und Herstellung: Dr. Marion Reich, Wien Grafiknachweis: Mag. Adam Silye, Wien Wir wünschen Ihnen einen erfolgreichen Unterricht! Alle Rechte vorbehalten. www. oebv. at Das Werk und seine Teile sind urheberrechtlich geschützt. Der Verlag gewährt das Recht des Downloads und des Einsatzes im Unterricht. Das Herauslösen, Kopieren und Bearbeiten von Daten jeder Art ist untersagt. Das Ausdrucken und Anfertigen von Kopien ist ausschließlich für den eigenen Unterrichtsgebrauch gestattet. Urhebervermerke, Seriennummern sowie sonstige der Programmidentifikation dienende Merkmale dürfen nicht entfernt oder geändert werden. Weder das Werk noch seine Teile dürfen in ein Netzwerk gestellt oder über das Internet weiter verbreitet oder veräußert werden. Jede Nutzung in anderen als den genannten Fällen bedarf der vorherigen schriftlichen Einwilligung des Verlages. © Österreichischer Bundesverlag Schulbuch Gmb. H & Co KG | www. oebv. at
