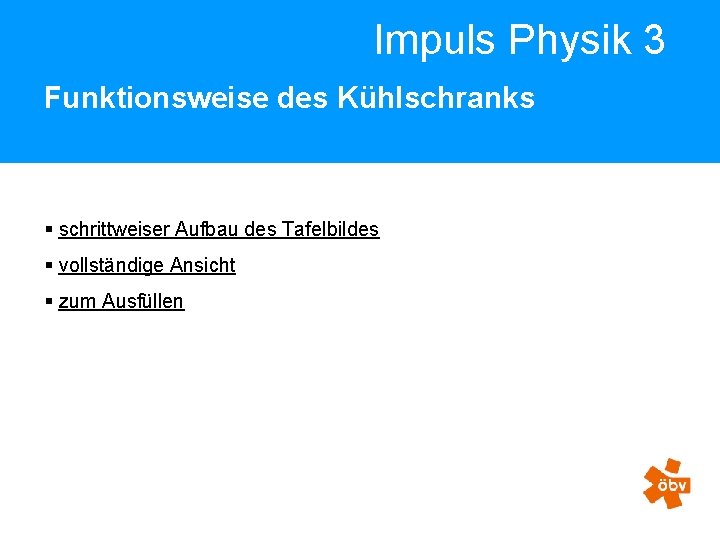

Impuls Physik 3 Funktionsweise des Kühlschranks § schrittweiser Aufbau des Tafelbildes § vollständige Ansicht § zum Ausfüllen

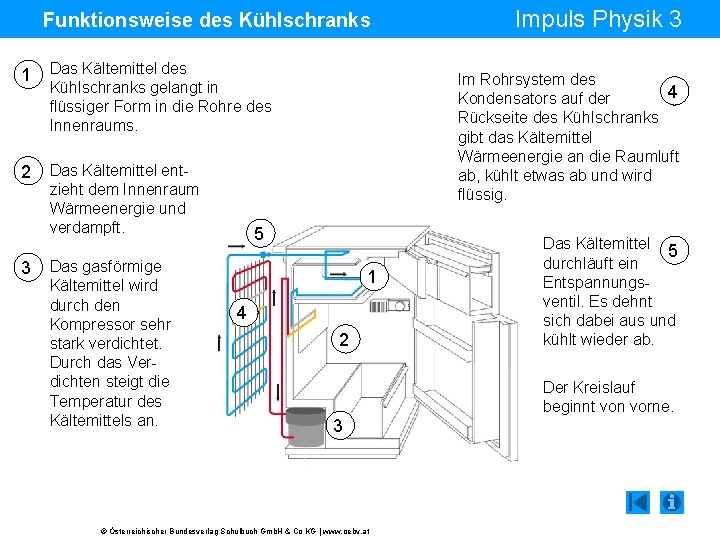

Funktionsweise des Kühlschranks 1 Das Kältemittel des Kühlschranks gelangt in flüssiger Form in die Rohre des Innenraums. 2 Das Kältemittel entzieht dem Innenraum Wärmeenergie und verdampft. 3 Das gasförmige Kältemittel wird durch den Kompressor sehr stark verdichtet. Durch das Verdichten steigt die Temperatur des Kältemittels an. Impuls Physik 3 Im Rohrsystem des 4 Kondensators auf der Rückseite des Kühlschranks gibt das Kältemittel Wärmeenergie an die Raumluft ab, kühlt etwas ab und wird flüssig. 5 1 4 2 Das Kältemittel 5 durchläuft ein Entspannungsventil. Es dehnt sich dabei aus und kühlt wieder ab. Der Kreislauf beginnt von vorne. 3 © Österreichischer Bundesverlag Schulbuch Gmb. H & Co KG | www. oebv. at

Funktionsweise des Kühlschranks 1 Das Kältemittel des Kühlschranks gelangt in flüssiger Form in die Rohre des Innenraums. 2 Das Kältemittel entzieht dem Innenraum Wärmeenergie und verdampft. 3 Das gasförmige Kältemittel wird durch den Kompressor sehr stark verdichtet. Durch das Verdichten steigt die Temperatur des Kältemittels an. Impuls Physik 3 Im Rohrsystem des 4 Kondensators auf der Rückseite des Kühlschranks gibt das Kältemittel Wärmeenergie an die Raumluft ab, kühlt etwas ab und wird flüssig. 5 1 4 2 Das Kältemittel 5 durchläuft ein Entspannungsventil. Es dehnt sich dabei aus und kühlt wieder ab. Der Kreislauf beginnt von vorne. 3 © Österreichischer Bundesverlag Schulbuch Gmb. H & Co KG | www. oebv. at

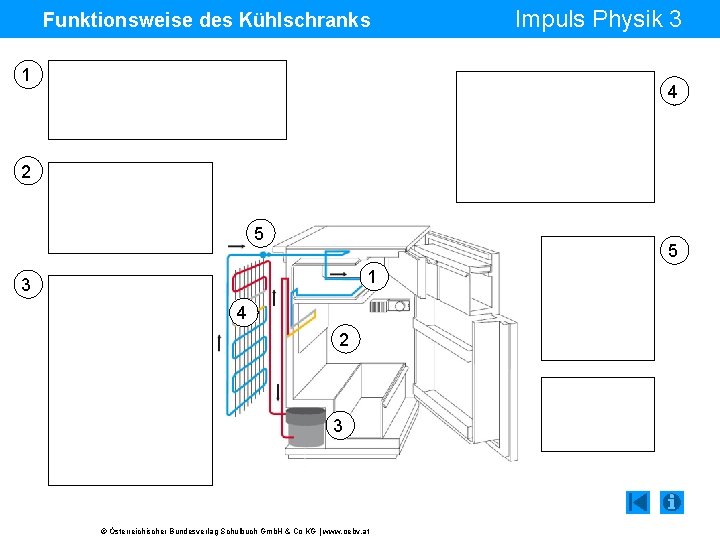

Funktionsweise des Kühlschranks 1 Impuls Physik 3 4 2 5 5 1 3 4 2 3 © Österreichischer Bundesverlag Schulbuch Gmb. H & Co KG | www. oebv. at

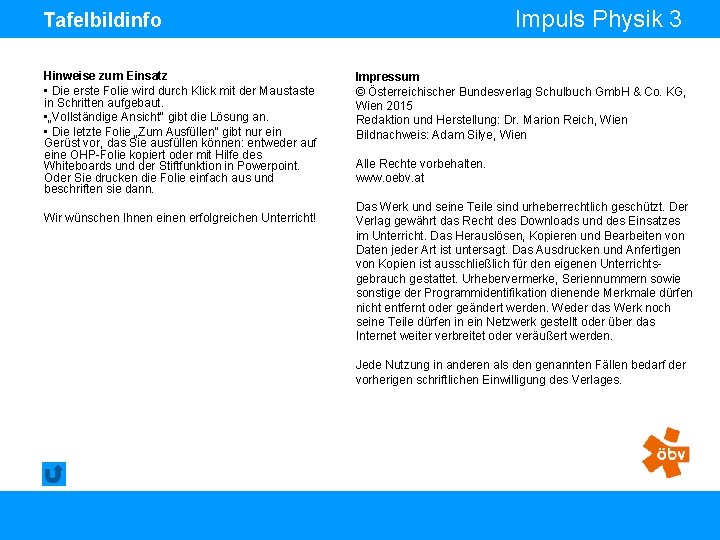

Impuls Physik 3 Tafelbildinfo Hinweise zum Einsatz • Die erste Folie wird durch Klick mit der Maustaste in Schritten aufgebaut. • „Vollständige Ansicht“ gibt die Lösung an. • Die letzte Folie „Zum Ausfüllen“ gibt nur ein Gerüst vor, das Sie ausfüllen können: entweder auf eine OHP-Folie kopiert oder mit Hilfe des Whiteboards und der Stiftfunktion in Powerpoint. Oder Sie drucken die Folie einfach aus und beschriften sie dann. Wir wünschen Ihnen einen erfolgreichen Unterricht! Impressum © Österreichischer Bundesverlag Schulbuch Gmb. H & Co. KG, Wien 2015 Redaktion und Herstellung: Dr. Marion Reich, Wien Bildnachweis: Adam Silye, Wien Alle Rechte vorbehalten. www. oebv. at Das Werk und seine Teile sind urheberrechtlich geschützt. Der Verlag gewährt das Recht des Downloads und des Einsatzes im Unterricht. Das Herauslösen, Kopieren und Bearbeiten von Daten jeder Art ist untersagt. Das Ausdrucken und Anfertigen von Kopien ist ausschließlich für den eigenen Unterrichtsgebrauch gestattet. Urhebervermerke, Seriennummern sowie sonstige der Programmidentifikation dienende Merkmale dürfen nicht entfernt oder geändert werden. Weder das Werk noch seine Teile dürfen in ein Netzwerk gestellt oder über das Internet weiter verbreitet oder veräußert werden. Jede Nutzung in anderen als den genannten Fällen bedarf der vorherigen schriftlichen Einwilligung des Verlages. © Österreichischer Bundesverlag Schulbuch Gmb. H & Co KG | www. oebv. at
