Impuls Physik 2 Hebel und Flaschenzug Der Hebel

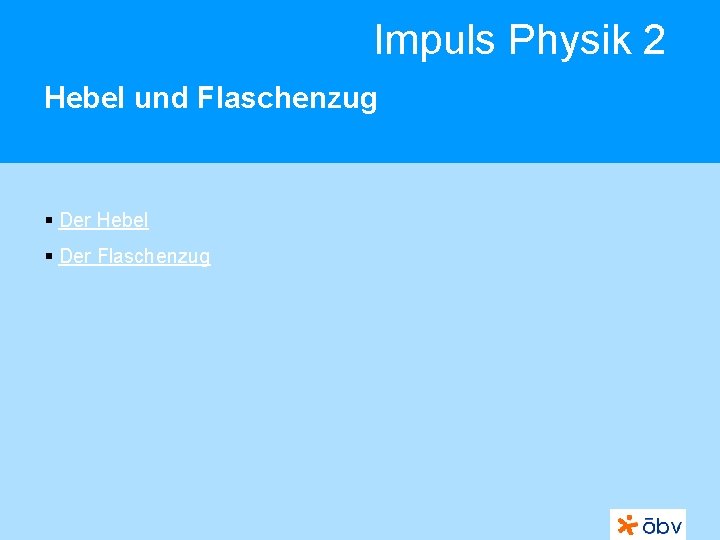

Impuls Physik 2 Hebel und Flaschenzug § Der Hebel § Der Flaschenzug

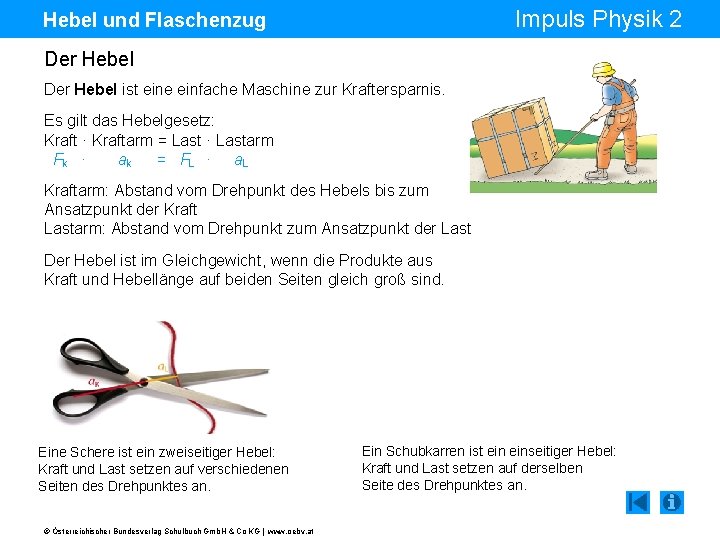

Impuls Physik 2 Hebel und Flaschenzug Der Hebel ist eine einfache Maschine zur Kraftersparnis. Es gilt das Hebelgesetz: Kraft · Kraftarm = Last · Lastarm Fk · ak = FL · a. L Kraftarm: Abstand vom Drehpunkt des Hebels bis zum Ansatzpunkt der Kraft Lastarm: Abstand vom Drehpunkt zum Ansatzpunkt der Last Der Hebel ist im Gleichgewicht, wenn die Produkte aus Kraft und Hebellänge auf beiden Seiten gleich groß sind. Eine Schere ist ein zweiseitiger Hebel: Kraft und Last setzen auf verschiedenen Seiten des Drehpunktes an. © Österreichischer Bundesverlag Schulbuch Gmb. H & Co KG | www. oebv. at Ein Schubkarren ist einseitiger Hebel: Kraft und Last setzen auf derselben Seite des Drehpunktes an.

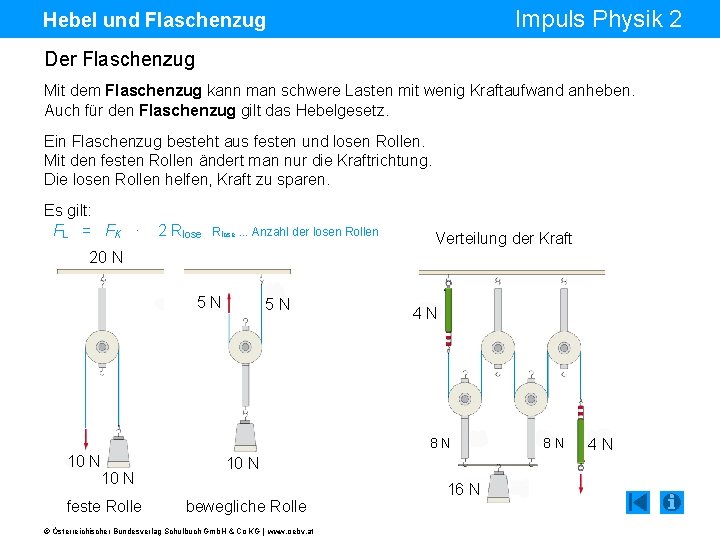

Impuls Physik 2 Hebel und Flaschenzug Der Flaschenzug Mit dem Flaschenzug kann man schwere Lasten mit wenig Kraftaufwand anheben. Auch für den Flaschenzug gilt das Hebelgesetz. Ein Flaschenzug besteht aus festen und losen Rollen. Mit den festen Rollen ändert man nur die Kraftrichtung. Die losen Rollen helfen, Kraft zu sparen. Es gilt: FL = FK · 2 Rlose. . . Anzahl der losen Rollen Verteilung der Kraft 20 N 5 N 4 N 8 N 10 N feste Rolle 10 N bewegliche Rolle © Österreichischer Bundesverlag Schulbuch Gmb. H & Co KG | www. oebv. at 16 N 8 N 4 N
