Importancia de las marcas en los Cilindros para gases comprimidos 1

GAS LIQUIDO SOLIDO 2

q Se expanden hasta llenar el volúmen del recipiente que los contiene q Se pueden comprimir q Se mezclan fácilmente con otros gases para formar mezclas homogéneas q Variables Importantes que definen a los gases Cantidad de moléculas Volúmen Presión Temperatura 3

La presión de un gas se produce por las colisiones de las partículas contra las paredes del recipiente. La magnitud de la presión depende de la fuerza y las veces que las partículas chocan contra la pared del recipiente que lo contiene. La fuerza con la que las moléculas chocan están relacionadas a su velocidad 4

LAS MOLECULAS DE UN GAS ESTAN EN CONSTANTE MOVIMIENTO AL AZAR Traslación molecular Rotación molecular ) Vibración molecular 5

El aumento de la presión externa origina una disminución del volumen lo cual hace que aumenten los choques de las moléculas con las paredes del recipiente aumentando asi la presión del gas. 6

Al aumentar la temperatura aumenta la velocidad de las moléculas y con ello el número de choques con las paredes. Eso provoca un aumento de la presión interior que a su vez produce aumento en el volumen del gas (cuando esto sucede en un cilindro, se rompe el accesorio de Seguridad, llamado disco de ruptura). 7

q Recipiente metálico de forma cilíndrica que sirve para contener un gas almacenado en él a presiones iguales ó superiores a 1000 libras por pulgada cuadrada (psi en inglés) equivalente a 70. 307 Kg/cm 2 q La presión es la cantidad de fuerza que reciben las paredes del cilindro por unidad de área: P=F/A |Lb|/|pulgada|2 ó |Kg|/|cm|2 q Como el área interna del cilindro no varía, la única diferencia entre baja o alta presión está dada por la fuerza que el gas ejerce dentro del contenedor, que a su vez es proporcional a la cantidad de gas que se encuentra dentro. q Por lo tanto, el objetivo del cilindro de alta presión, es poder contener la mayor cantidad de gas posible, sin exponer al usuario a riesgo alguno. Si un gas no se le encuentra en cilindros HP es porque existe riesgo de descomposición a dichas presiones. 8

Características de Fabricación y Control de Calidad q La fabricación se origina con barras de acero que se cortan en cubos 9

Características de Fabricación y Control de Calidad q Los cubos cortados se calientan hasta casi la fusión del acero, se perforan y moldean 10

Características de Fabricación y Control de Calidad q Las piezas se enfrían y limpian antes de su moldeado 11

Características de Fabricación y Control de Calidad q El moldeado se inicia con un calentamiento giratorio del extremo abierto, que hace que el acero se ablande y espontáneamente empiece a cerrarse. Una guía se encarga de producir un cuello que es posteriormente reducido. 12

Características de Fabricación y Control de Calidad q Al enfriar se les fabrica la rosca que recibirá la válvula y se estampan las marcas exigidas por las normativas de la DOT/TC para fabricación de cilindros para gases comprimidos 13

Características de Fabricación y Control de Calidad q Se coloca el collar, se pesan y se someten a las pruebas hidrostáticas y de resistencia. Todos los resultados son registrados y se incluyen en el reporte del producto terminado que se le entrega al cliente. 14

Características de Fabricación y Control de Calidad q Finalmente se pintan, se secan y se despachan al comprador para su llenado con el gas respectivo según la valvula que llevan. 15

Características externas del Cilindro q El cuerpo del cilindro es la porción desde su base hasta la parte superior del mismo. Allí se coloca la etiqueta y una serie de indicaciones. En el hombro tiene las marcas impresas por el fabricante y las actualizaciones de la PH. q Válvula: se encuentra en la parte superior del cilindro. La válvula permite dispensar el gas contenido en el cilindro. q Tapa protectora de la válvula. Evita que la valvula sufra daños tal como desnucarse lo cual haría que el cilindro salaga disparado como un proyectil. 16

Marcas acuñadas en el cilindro q Collar: Nombre del comprador q Hombro: q Logo del fabricante q Código DOT del cilindro (tipo) q Logo del inspector independiente q Número de Serie q Símbolo/Nombre del comprador q Mes-Año de PH (HT), + y * q Peso tara (algunos casos) 17

18

19

q Los cilindros son la herramienta primaria de la industria de los gases comprimidos q El cliente debe ser educado por nuestro ejemplo, nuestras sugerencias, nuestra guía diplomática, por precauciones escritas disponibles que le entreguemos. q Los métodos de fabricación de cilindros son controlados por las especificaciones del Departamento de transporte de Estados Unidos (DOT) las cuales establecen el tipo de material a ser usado, el método de fabricación, la máxima expansión que es permitida para la pared del cilindro durante la prueba hidrostática, la presión de servicio a la cual el cilindro puede ser usado. q El objetivo de las marcas es que sean reconocidas rápidamente estas incluyen: número de la especificación bajo la cual el cilindro fue fabricado, la presión de servicio autorizada, número de serie, símbolo identificando al dueño, fecha de fabricación, símbolo del fabricante, símbolo del inspector, peso tara. Se estampan en el hombro del cilindro. 20

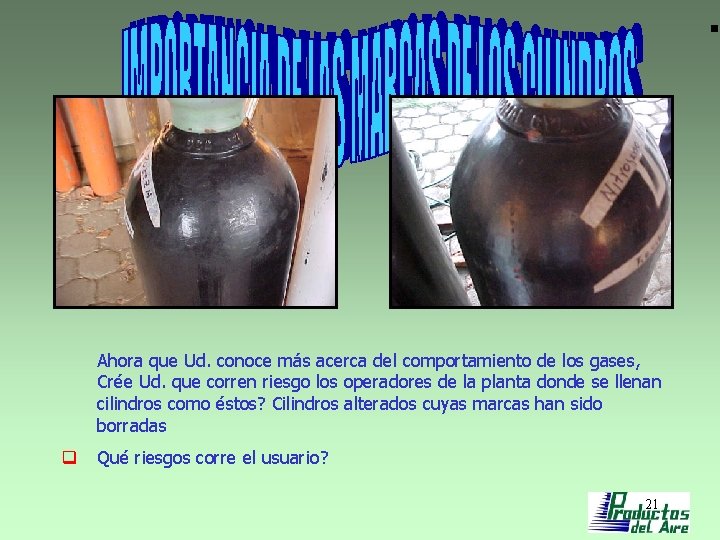

Ahora que Ud. conoce más acerca del comportamiento de los gases, Crée Ud. que corren riesgo los operadores de la planta donde se llenan cilindros como éstos? Cilindros alterados cuyas marcas han sido borradas q Qué riesgos corre el usuario? 21

Los cilindros maltratados pueden explotar, dejar escapar su contenido o convertirse en proyectiles peligrosos El siguiente párrafo ilustra la naturaleza mortal de los cilindros de gases comprimidos: Una explosión industrial que mató a 3 personas y lesionó a otras 30 fue provocada por un solo cilindro de oxígeno. La parte superior del cilindro fue encontrada a gran altura sobre una de las estructuras, la parte inferior enterrada a gran profundidad y la parte central se desintegró en forma de metralla, volando brazos, piernas y decapitando a una de las víctimas. Nadie pudo imaginar que un solo cilindro pudiera ocasionar tanto daño. Tomado de la publicación Tanques de Gas Comprimido de la Texas Worker´s Compensation Comission 22

Le explotó tanque de Oxígeno y casi pierde la pierna Un trabajador de AGA se encontraba llenando un tanque de oxígeno que aparentemente estaba en mal estado, explotó y parte de la estructura del cilindro salió volando y alcanzó al empleado, al que casi le mutiló la pierna derecha. Tomado de un diario mexicano 23

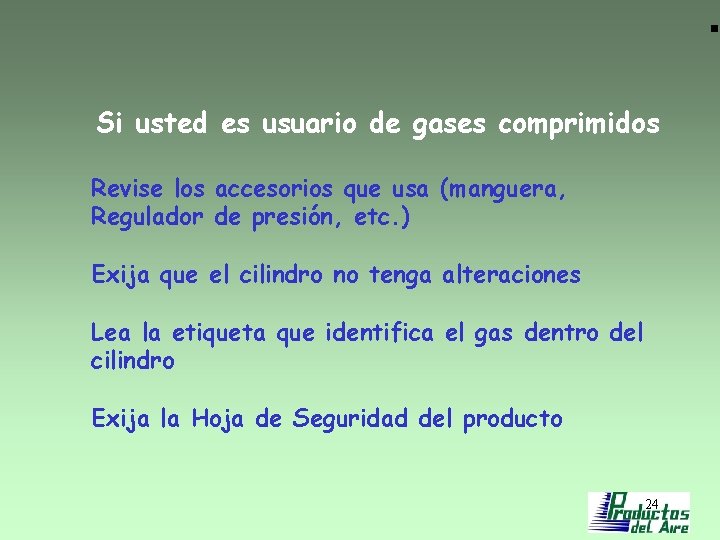

Si usted es usuario de gases comprimidos Revise los accesorios que usa (manguera, Regulador de presión, etc. ) Exija que el cilindro no tenga alteraciones Lea la etiqueta que identifica el gas dentro del cilindro Exija la Hoja de Seguridad del producto 24
