Implementando un PCTI PREVINIENDO INCIDENTES POR ATROPELLOS EN

Implementando un PCTI PREVINIENDO INCIDENTES POR ATROPELLOS EN LA CONSTRUCCION VIAL Implementando Un Plan de Control de Tráfico Interno para la Construcción Vial

Implementando un PCTI PREVINIENDO INCIDENTES POR ATROPELLOS EN LA CONSTRUCCION VIAL Al final de este módulo usted sabrá: • Cuando se debe desarrollar un PCTI • Qué aspectos de un PCTI se desarrolla durante cada fase del proyecto • Cómo crear un PCTI • Cómo usar DCTs in the PCTI • Cómo hacer efectivo un PCTI Los PCTI afectan a todos en la obra. 3

Implementando un PCTI PREVINIENDO INCIDENTES POR ATROPELLOS EN LA CONSTRUCCION VIAL ¿Qué es el Control de Tráfico Interno? • El CTI coordina el tráfico de la construcción dentro del AREA DE ACTIVIDAD de una zona de control de tráfico temporal *(CTT) ü El objetivo es un plan que separe a los vehículos de construcción de los trabajadores a pie. ü El plan de CTI detalla la forma en la que el trafico de construcción debe fluir dentro del área sombreada del PCTT * PCTT El Plan de Control de Tráfico Temporal facilita el paso de los automovilistas a través de la obra 4

Implementando un PCTI PREVINIENDO INCIDENTES POR ATROPELLOS EN LA CONSTRUCCION VIAL ¿Cuándo se debe desarrollar un PCTI? • Diferentes aspectos de un PCTI deben identificarse y desarrollarse durante las distintas fases de construcción del proyecto • Dependiendo de la fase, diferentes personas estarán involucradas en el proceso El PCTI debe ser considerado desde el mismo inicio del proyecto. 5

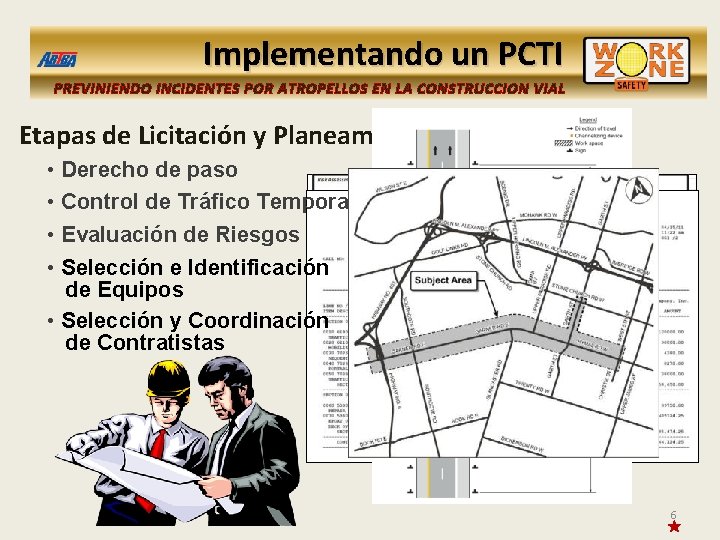

Implementando un PCTI PREVINIENDO INCIDENTES POR ATROPELLOS EN LA CONSTRUCCION VIAL Etapas de Licitación y Planeamiento • Derecho de paso • Control de Tráfico Temporal • Evaluación de Riesgos • Selección e Identificación de Equipos • Selección y Coordinación de Contratistas 6

Implementando un PCTI PREVINIENDO INCIDENTES POR ATROPELLOS EN LA CONSTRUCCION VIAL Etapa de Planeamiento del Contratista • Negociación de Responsibilidades • Asignación de Oblicaciones ü Participación en Reuniones ü Uso de la fuerza de la ley ü Ubicación de puntos de ingreso/salida ü Invasión de carriles 7

Implementando un PCTI PREVINIENDO INCIDENTES POR ATROPELLOS EN LA CONSTRUCCION VIAL Etapa de Construcción • Responsibilities ü Profesional de seguridad – assiste en el desarrollo del PCTI, realiza auditoriaserforms audits ü Supervisor de la obra – asiste en el desarrollo del PCTI ü Capataz/ lider – desarrolla e implementa el PCTI 8

Implementando un PCTI PREVINIENDO INCIDENTES POR ATROPELLOS EN LA CONSTRUCCION VIAL Etapa de Construcción (continuación) • Selección del subcontratistas, inclusión, communicaciones (e. g. camioneros, excavaciones, etc. ) • Coordinación y comunicaciones entre propietario/agencia • Selección de equipos ü Puntos ciegos más pequeños ü Incluyen cámaras/ advertencia de proximidad 9

Implementando un PCTI PREVINIENDO INCIDENTES POR ATROPELLOS EN LA CONSTRUCCION VIAL ¿Cuales son los elementos de un PCTI? • Diagramas del PCTI • Notes del PCTI ü Medidas de reducción de lesiones ü Condiciones/provisiones específicas de la obra ü Obligaciones ü Lista de equipos/personal ü Notas sobre puntos de seguridad 10

Implementando un PCTI PREVINIENDO INCIDENTES POR ATROPELLOS EN LA CONSTRUCCION VIAL ¿Cuales son los elementos del PCTI? (continueción) • Clave el PCTI (Legenda) – símbolos basados en el MUTCD = Zona libre de peatones = Pavimentadora = Construction Barrel = Rodillo = Niveladora = Rociador = Camión lleno = Cisterna = Camión vacío = Automovil 11

Implementando un PCTI PREVINIENDO INCIDENTES POR ATROPELLOS EN LA CONSTRUCCION VIAL Creando el plan • Identifique el alcance del proyecto y del plan – puesto que varian de obra en obra • Identifique la operación a realizarse (pavimentado, excavación, movimiento de tierra, etc. ) • Identifique a las personas que participarán (profesional de seguridad, capataz, superintendente, jefe de camioneros, inspector del DOT, visitantes) 12

Implementando un PCTI PREVINIENDO INCIDENTES POR ATROPELLOS EN LA CONSTRUCCION VIAL Creando el plan (continuación) • Revise el plan de la obra: ü ¿Donde se realizará la obra? ü ¿Qué equipo se usará? ü ¿Donde se ubicarán los trabajadores a pie? ü ¿Cual es el plan de control de tráfico (CTT)? ü ¿Donde están los puntos de ingreso/salida? ü ¿Cuan frecuentemente se harán entregas o se removerán las cargas? ü ¿Qué tan rápido avanzará la obra? 13

Implementando un PCTI PREVINIENDO INCIDENTES POR ATROPELLOS EN LA CONSTRUCCION VIAL Creando el plan (continuación) • Implemente el plan de comunicaciones ü ¿Quién desarrollará el PCTI, quién lo revisará/aprobará? ü ¿Quién ejecutará el PCTI? ü ¿Quién capacitará a los líderes del proyecto, empleados en la obra, operadores? ü ¿Como funcionará su circuito de retroalimentación, quién lo evaluará? • Cuando las comunicaciones están en orden, entonces su plan está completo 14

Implementando un PCTI PREVINIENDO INCIDENTES POR ATROPELLOS EN LA CONSTRUCCION VIAL Creando el plan (continuación) • Identifcando sub operaciones – ejemplos ü Muestras de asfalto ü Rodillos rociadores ü Carga /descarga de equipos ü Mantenimiento de equipos 15

Implementando un PCTI PREVINIENDO INCIDENTES POR ATROPELLOS EN LA CONSTRUCCION VIAL PCTI específico para la obra • Dibuje todo ü Lugares para trabajadores a pie ü Lugares para equipos/vehículos ü Vias para vehiculos y equipos tales como los puntos de ingreso/salida para camiones de carga y visitantes a la obra ü Lugares para servicios, almacenes, otros obstáculos o peligros – si los hubiere Cree zonas libres de trabajadores a pie y zonas libres de equipos 16

Implementando un PCTI PREVINIENDO INCIDENTES POR ATROPELLOS EN LA CONSTRUCCION VIAL PCTI específico para la obra • Cree notas del plan para explicar el ü Deberes específicos del personal involucrado ü Considere colocar señales indicando - ZONAS LIBRES DE TRABAJADORES - ZONAS LIBRES DE EQUIPOS ü Considere la colocación de límites de velocidad dentro de la obra ü Incluya otras medidas para reducir lesiones 17

Implementando un PCTI PREVINIENDO INCIDENTES POR ATROPELLOS EN LA CONSTRUCCION VIAL ¿Pueden usarse DCT en un PCTI? • No se requieren dispositivos específicos o señales en un PCTI – sin embargo algunos puede ser útiles 18

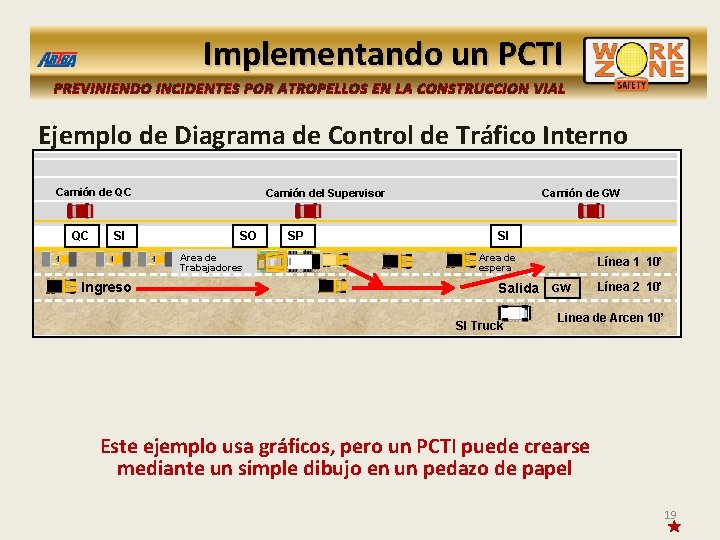

Implementando un PCTI PREVINIENDO INCIDENTES POR ATROPELLOS EN LA CONSTRUCCION VIAL Ejemplo de Diagrama de Control de Tráfico Interno Camión de QC QC SI Camión del Supervisor SO Area de Trabajadores Ingreso SP Camión de GW SI Area de espera Salida SI Truck Línea 1 10’ GW Línea 2 10’ Linea de Arcen 10’ Este ejemplo usa gráficos, pero un PCTI puede crearse mediante un simple dibujo en un pedazo de papel 19

Implementando un PCTI PREVINIENDO INCIDENTES POR ATROPELLOS EN LA CONSTRUCCION VIAL Modelo básico de movimiento de tierra sin un PCTI 2 1 Sin una via asignada, el trabajador cruza a travéz de la zona de 20 actividad.

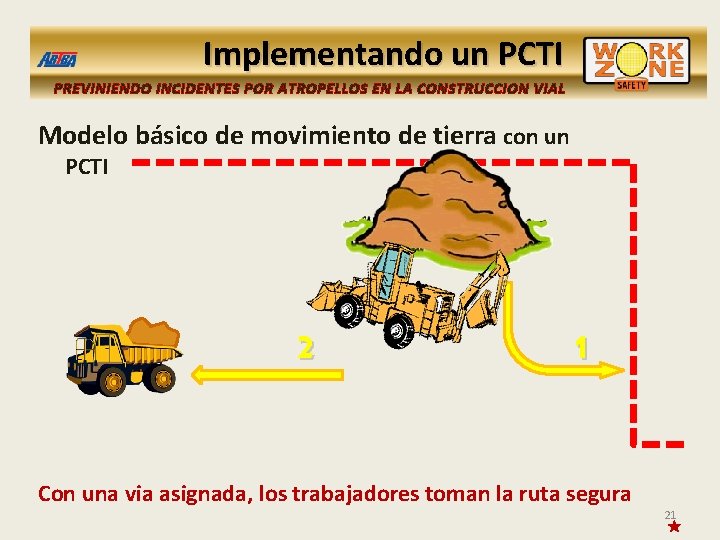

Implementando un PCTI PREVINIENDO INCIDENTES POR ATROPELLOS EN LA CONSTRUCCION VIAL Modelo básico de movimiento de tierra con un PCTI 2 1 Con una via asignada, los trabajadores toman la ruta segura 21

Implementando un PCTI PREVINIENDO INCIDENTES POR ATROPELLOS EN LA CONSTRUCCION VIAL Modelo Básico de Movimiento de Tierra Roller Señalador Dirección del Tráfico 22

Implementando un PCTI PREVINIENDO INCIDENTES POR ATROPELLOS EN LA CONSTRUCCION VIAL Lista de Personal 2 Operadores de rodillo 1 Operador pavimentador 1 Operador del nivelador 1 Trabajador de planta 1 Capataz 2 Control de Calidad 2 Inspectores Estatales Lista de Equipos 2 Rodillos 1 Pavimentador/ Maquina levantadora 1 Camión Esparcidor 1 Cisterna 1 Camión Mecánico 1 Escobillador 2 Camiones de Calidad 2 Camiones del Estado 8 Camiones de Carga Safety Notes • Manténgase en el camión salvo para almorzar • Use su chaleco en la obra • Reduzca la velocidad cerca a pavimentadores y rodillos a 15 mph, nunca entre a rango mayor • Cuidado al entrar o salir al tráfico abierto • El repartidor de tickets debe esperar hasta que el camión esté en la ventana para tomar el ticket de carga • En lo posible manténgase en el lado del chofer del vehículo • Los camiones pick-up inactivos deben permanecer fuera del trayecto de los camiones y equipo • Coloque las muestras fuera de la vía

Implementando un PCTI PREVINIENDO INCIDENTES POR ATROPELLOS EN LA CONSTRUCCION VIAL Creando un PCTI • Determine los lugares para el equipo y el personal • Determine donde es probable que los trabajadores a pie enfrente peligros ü Zonas de Retroceso ü Puntos de ingreso/salida ü Lugares activos de trabajo ü Vias hacia los baños ü Vias para equipos pesados ü Servicios ü Parqueo para visitantes ü Almacen de materiales Lugares y movimiento 24

Implementando un PCTI PREVINIENDO INCIDENTES POR ATROPELLOS EN LA CONSTRUCCION VIAL Actividad de Clase Dibuje un PCTI para una operación de pavimentado sencillo 25

Implementando un PCTI PREVINIENDO INCIDENTES POR ATROPELLOS EN LA CONSTRUCCION VIAL Haciendo cumplir un PCTI • El PCTI debe ser un trabajo de equipo team effort ü Oficiales de seguidad ü Supervisores de la obra • Se debe aplicar disciplina ante las infracciones • Debe tratarse como violaciones de las políticas de seguridad (quizas de las regulaciones estatales y federales 26

Implementando un PCTI PREVINIENDO INCIDENTES POR ATROPELLOS EN LA CONSTRUCCION VIAL Haciendo cumplir un PCTI • Inspectores, Camioneros, Visitantes a la obra ü Todos los que entren en la obra deben ser instruidos sobre el PCTI ü Las instrucciones deben incluir estacionamiento, área de espera zonas para trabajadores a pie pedestrian zonas de trabajo al igual que vias vehiculares y límites de velocidad 27

Implementando un PCTI PREVINIENDO INCIDENTES POR ATROPELLOS EN LA CONSTRUCCION VIAL Discusión y Preguntas
