UROGRAFÍA EXCRETORA También llamada urografía intravenosa (UIV), urografía excretora (UE) o pielografía intravenosa (PIV). q. Consiste en la introducción de un medio de contraste yodado intravenoso que se excreta por los riñones por lo general se utiliza para opacificar las vías urinarias.

ØPuede mostrar una amplia variedad de lesiones del tracto urinario. ØSencilla. ØBien tolerada por los pacientes. §Requiere de altas dosis de material de contraste. §Buena hidratación del paciente. §Buen nivel de presión arterial. INDICACIONES CLÍNICAS §Hematuria microscópica. §Cólico renal. §Disuria. §Datos de masa abdominal.

TÉCNICA ESTÁNDAR Antes de opacificar con medio de contraste la vía urinaria es obligado un estudio simple abdominal para evitar enmascarar imágenes calcificadas. Radiografías a intervalos cronometrados después de la inyección del medio de contraste. Se toman proyecciones AP, laterales y oblicuas para determinar la posición exacta de una calcificación y su relación con los ureteros o riñones.

ØLa mayor parte de los riñones excretan el agente los agentes de contraste de manera rápida a través de la filtración glomerular. ØEl volumen y la velocidad de la inyección del medio de contraste radiográfico así como el número y tipo de las placas tomadas varían según la preferencia del médico, tolerancia del paciente y el problema clínico.

Modificaciones de la técnica Tomografía radiográfica o lineal Permite reconocer las estructuras renales que de otra manera aparecerían oscuras en las radiografías estándar debido a sombras extrarrenales. Fluoroscopia de Permite estudiar la dinámica intensificación de de las vías urinarias. imagen PLACAS INMEDIATAS Muestran en forma típica un nefrograma denso y permite visualizar mejor los contornos renales.

Dispositivos de compresión abdominal Obstruyen de manera temporal el tracto urinario superior durante la urografía excretora y mejoran el llenado de las estructuras colectoras renales. Placas retardadas Tomadas más tarde o al día siguiente. Placas verticales Tomadas con el paciente de pie, revelan el grado de movilidad y drenaje de los riñones, se toman inmediatamente después de que el paciente ha orinado mostrando cualquier orina residual en la vejiga.

Urografía excretora se observa litio de 11 x 7 mm en el tercio superior del uréter izquierdo Urografía excretora donde se observa un retraso en la eliminación del riñón izquierdo con pielocaliectacia moderada.

Placa simple de abdomen y urografía excretora.

Cistouretrograma miccional Dulce María Luna Cano

Cistouretrograma miccional • Es un estudio radiológico de la vejiga y la uretra que se lleva a cabo durante la micción. INDICACIONES: ITU febriles Hidronefrosis posnatal Hematuria Trauma Enuresis diurna Anormalidades congénitas del TU Vejiga neurogénica • Proporciona información anatómica NEFROLOGÍA CLÍNICA. Hernando Avendaño Luis. Ed. Panamericana. 2 da Edición. 2007. págs.

Cistouretrograma miccional • Riesgos frecuentes: Técnica: Procedimiento seguro Irradiación: Reacción adversa al contraste (infrecuente) Radiación ionizante Molestias pasajeras en la uretra 125 RX de tórax Sangrado excepcional 14 meses de radiación ambiente Contraindicaciones: - Infección en periodo agudo: cisto-uretritis (muy doloroso). - Obstrucción completa uretral: No forzar sondaje, punción suprapubica. NEFROLOGÍA CLÍNICA. Hernando Avendaño Luis. Ed. Panamericana. 2 da Edición. 2007. págs. 549 - 553.

Cistouretrograma miccional SE VALORAN: ü Características de la vejiga. ü Presencia de reflujo ü Presencia de RVU durante intrarrenal. la fase de llenado vesical y ü Adecuado vaciamiento del durante la fase de micción. material de contraste. ü Caracterización anatómica ü Patología de la uretra. del grado de RVU. NEFROLOGÍA CLÍNICA. Hernando Avendaño Luis. Ed. Panamericana. 2 da Edición. 2007. págs. 549 - 553.

Cistouretrograma miccional TÉCNICA • Preparación del paciente: 1) Enema de limpieza, si fuera preciso en mayores de 1 año. 2) Tratamiento profiláctico previo a la exploración con antibiótico según prescripción medica. 3) Establecer una buena comunicación para lograr mejor colaboración y confianza. • Técnica de exploración: 1º) Asepsia. 2º) Limpieza esmerada de genitales externos con la solución antiséptica. 3º) Sondaje vesical, según técnica y protocolo. Sonda de silicona con balón del nº 6 para menores de 3 años o Foley # 8) 4º) Rellenado vesical con la solución contrastada (Trazograf) a 37º, diluido a 1/3 en suero glucosado al 5% colocando el gotero a 1 metro hasta llenar la vejiga. 5º) Punción suprapúbica, si no es posible sondaje, según técnica IMAGENOLOGÍA. Nidia Isabel Briones. Donato Saldívar Rodríguez. Ed. Manual Moderno. 2 da Edición. 2007. págs. 219 -220 y protocolo.

Cistouretrograma miccional TÉCNICA • 6º) Toma de radiografías: • - En vacío: abdomen AP y decúbito supino. • - Etapa de llenado: Menores de 1 año Mayores de 1 año Abdomen A. P. 25 ml. 50 ml. Abdomen A. P. 50 ml. 100 ml. Abdomen A. P. 75 ml. 150 ml. Abdomen A. P. 100 ml. 200 ml. Y mas si la vejiga no estuviera suficientemente llena. (Hasta 500 ml en adultos) • Un signo objetivo de llenado completo es la desaparición del “aplanamiento superior” del techo vesical. - Micción: Chorro franco. Posición lateral con piernas en flexión en niñas. 2 rxs en posición oblicua, glúteo levantado, pene ladeado, inclinación craneal de 30º en niños. • - Post-miccional: Abdomen A. P. para valorar el residuo vesical. En caso de reflujo realizar rxs oblicuas para ver la entrada del uréter en la vejiga IMAGENOLOGÍA. Nidia Isabel Briones. Donato Saldívar Rodríguez. Ed. Manual Moderno. 2 da Edición. 2007. págs. 219 -220

Cistouretrograma miccional TÉCNICA Fase de llenado • Continencia de los orificios uretrales a la llegada del contraste a la vejiga. • Peristaltismo “uretral de defensa”. • Angulo urétero vesical: menos de 45º patológico. • Existencia de extravesiculación del trayecto intramural. Etapa miccional • El tránsito uretral. • La función uretral. • El drenaje vesical. Fase post-miccional • Focalización con ampliación las imágenes de la mucosa para ver signos de cistitis. • Presencia de divertículo de Hutch. • Anomalías de la pared vesical. IMAGENOLOGÍA. Nidia Isabel Briones. Donato Saldívar Rodríguez. Ed. Manual Moderno. 2 da Edición. 2007. págs. 219 -220

Cistografía con radioisótopos MÉTODO RADIOSCÓPICO: Se efectúa instilando a la vejiga con una mezcla de CR CUGM solución salina con agentes radiofarmacéuticos marcados con 99 Tc, se obtienen imágenes con una gamma cámara. Información anatómica más confiable Dosis baja de radiación Monitorización continua del RVU Información anatómica acerc a de la uretra Caracterización anatómica del grado de reflujo IMAGENOLOGÍA. Nidia Isabel Briones. Donato Saldívar Rodríguez. Ed. Manual Moderno. 2 da Edición. 2007. págs. 219 -220

GRADOS DE RVU Grados de RVU Grado I RVU Sólo al uréter Grado II RVU a uréter, pelvis y cálices sin dilatación Grado III RVU igual a II + dilatación leve a moderada de pelvis, uréter y cálices Grado IV RVU con dilatación moderada a severa de uréter, pelvis y cálices. Borramiento de los fórnices Grado V RVU con dilatación tortuosa de uréter, pelvis y cálices Pérdida de impresiones papilares en los cálices NEFROLOGÍA CLÍNICA. Hernando Avendaño Luis. Ed. Panamericana. 2 da Edición. 2007. págs. 549 - 553.

Cistouretrograma miccional Reflujo de la vejiga urinaria entrando en el uréter derecho y sistema colector de un niño con reflujo urinario.

Cistouretrograma miccional CUGM en un niño de tres años con infecciones repetidas del TU y Dx de las válvulas uretrales anteriores como la causa.

Cistouretrograma miccional CUGM en niño de 2 años con infección urinaria. RVU. Grado IV

Cistouretrograma miccional CUGM. Vista oblicua de un varón joven durante el vaciado.

Ultrasonido Karen Saldaña

§ La exploración ecográfica es de enorme utilidad en el aparato urinario. § Su inocuidad y facilidad para ver los riñones y la vejiga hacen que sea particularmente útil.

Riñones § Ecogenicidad menor en relación con el hígado y el bazo. § Presenta región hipoecoica central que corresponde con el seno renal. **La pelvis renal y el sistema colector no son Identificados en condiciones normales.

La vejiga §Estructura hipoecoica debido a su contenido liquido. §La pared normal es lisa y de grosor uniforme.

Indicaciones § Evaluación morfológica § Visualización incompleta o hallazgos dudosos en la urografía § Obstrucción urinaria (hidronefrosis) § Insuficiencia renal § Pielonefritis aguda

§ Litiasis renal o vesical § Traumatismo renal § Comprobación de masas renales § Guía para procedimientos intervencionistas § Evaluación de la próstata y las vesículas seminales, guía para biopsia de próstata y vesículas seminales § Evaluación de problemas no resueltos con otros métodos

Contraindicaciones Ninguna

Inconvenientes/Limitaciones § Tamaño reducido del campo de exploración § No suministra información funcional § Depende de la destreza y experiencia diagnostica del operador § Importancia de la calidad técnica del equipo

Ventajas • Disponibilidad, costo de adquisición y operación accesibles • Transporte móvil y manejable • Rapidez del examen • Poca o ninguna preparación del paciente • No usa radiaciones ionizantes, ni medios de contraste yodados • Estudia órganos en movimiento

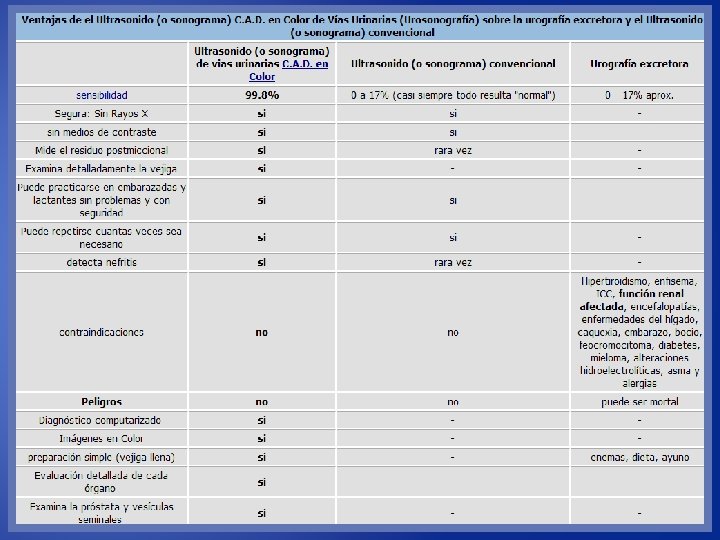

Ultrasonido C. A. D. en Color de Vías Urinarias § Es el mejor y más seguro examen de las vías urinarias. § Es indolora y no produce radiación. § Puede practicarse también en niños y mujeres embarazadas.

Las alteraciones frecuentemente detectadas Riñón: Tumores Cáncer Agenesia Litiasis Hidronefrosis Quistes Abscesos Ptosis Cuerpos extraños Etc. Uréter: Dilatación y cálculos. Vejiga: Tumores, pólipos, cáncer y su grado de infiltración, ureterocele, divertículos, cistocele, cistitis, sedimento, cálculos, residuo postmiccional (cuantificado), mega vejiga, duplicidad y tabiques.

En el hombre (transrectal) • En vesículas seminales aparece vesiculitis seminal, neoplasias, quistes, hematomas, y abscesos. Usualmente solo son visibles por vía transrectal • En próstata aparece hipertrofia, adenomas, cáncer, cálculos, quistes, abscesos y prostatitis.

Preparación • Tomar cuatro vasos de agua o jugo 1 hora antes de la cita y no orinar una hora antes. En niños se requiere menos líquido proporcionalmente a la edad. Limitaciones • El uréter es difícil de visualizar en la urosonografía a menos que exista dilatación. Afortunadamente sólo en contadas excepciones se requiere practicar urografía excretora para detectar ciertas alteraciones ureterales muy poco frecuentes.

Ultrasonografía Renal Norma Carolina Morales García

Utilidad clínica… Evaluar: • Riñón • • Vejiga urinaria Próstata Testículo Pene

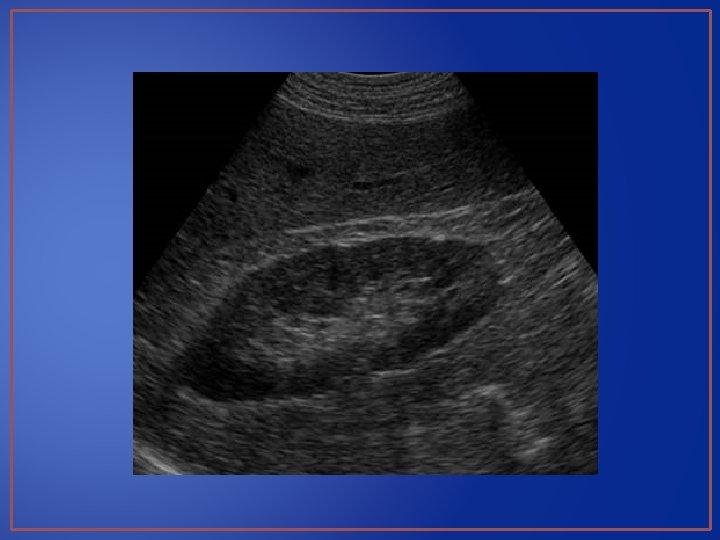

Riñón normal… • C = Corteza renal • S = Seno renal

Hidronefrosis e hidrouréter… • P = Pelvis renal dilatada.

Por proceso obstructivo a nivel de uréter.

Displasia renal multiquística segmentaria…

Hemidisplasia congénita con ictiosis eritrodérmica. . . Agenesia del riñón derecho.

Próstata normal… Se miden sus dimensiones mayores. La definición de las estructuras de la próstata es baja.

Hipertrofia Prostática… Próstata que invade la parte interna de la vejiga.

Nódulo prostático… • US Transrrectal.

Distensión vesical fetal…

Gran nódulo prostático con extensión a vejiga. . . US transrrectal

TAC y RMN Aleyda María Soto García

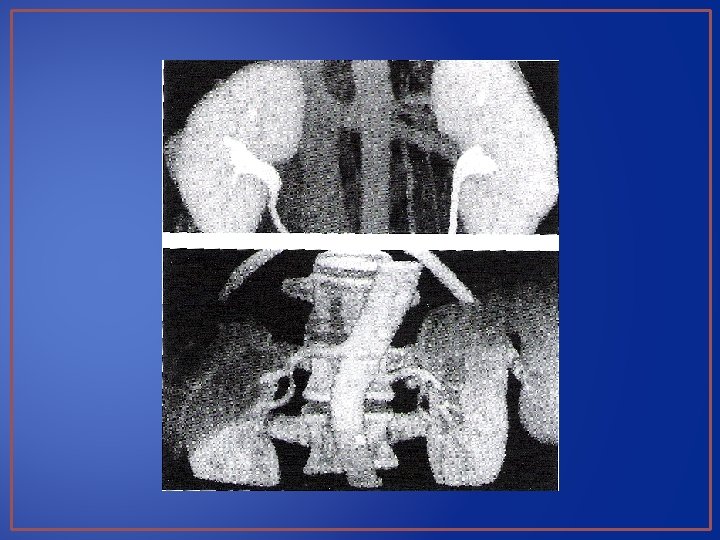

TAC: Indicaciones • Estudio de Masas • Limites, caracteristicas, invasión a tejidos vecinos y metástasis a distancia • Contraste

• Riesgos y Desventajas • Costes relativamente altos de adquisición, instalación, operación y mantenimiento. • Pueden necesitar preparación preliminar de paciente • Equipos son fijos • Ventajas • La obesidad, el contenido del tubo GI y estructuras óseas no interfieren • Excelente demostración anatómica con puntos de referencia visualizados claramente • Examen rápido y detallado: espacio retroperitoneal y cavidad peritoneal • Permite hacer distinción entre las diferentes densidades • Demostración vascular

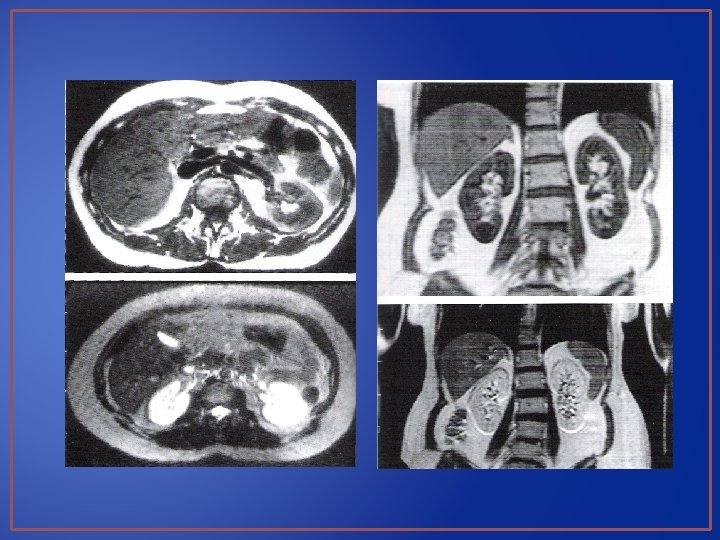

RMN

• Riesgos y desventajas • Costos elevados de adquisición, instalación, operación y mantenimiento • Conocimiento especializado • Examen prolongado • Sales de gadolinio como medio de contraste • Objetos de metal • Ventajas: • Similares a TC, excepto por factores técnicos. • Alta resolución, buena representación de sistemas colectores sin contraste. • No radiaciones ionizantes

Medicina Nuclear Renal Aleyda María Soto García

Renograma • Examen con medicina nuclear en el cual se utiliza una pequeña cantidad de material radiactivo (radioisótopo) para medir la función de los riñones

Renograma Isotópico con Tc-99 m MAG 3 o DPTA. • MAG 3 • Fármaco de elección en los estudios renales dinámicos • Se utiliza en: • Niños menores de 1 año. • Pacientes transplantados renales. • Pacientes con algún grado de Insuficiencia renal. • Evaluación de HTA renovascular • DPTA • Es filtrado a nivel glomerular • Menor costo/ menor extracción • Falsos positivos • Estenosis Pieloureteral • NTA falsamente aumentada en riñones transplantados.

Indicaciones MAG 3: Evaluación de Obstrucción del Sistema Pieloureteral • Evaluación de Obstrucción del Sistema Pieloureteral Gammagrama Renal Tc-99 m MAG 3, que muestra actividad retenida a nivel pielocaliciario a derecha, compatible con estenosis Pieloureteral.

• • • Evaluación de Hipertensión de origen renovascular Evaluación y seguimiento de Transplante renal Necrosis Tubular Aguda Rechazo Hiperagudo, Agudo, Crónico. Nefrotoxicidad por ciclosporina. Complicaciones quirúrgicas. • • • Estenosis sitema excretor Fístulas Linfoceles Urinonas. Hematomas. Trombosis arteria renal

Imagen y curva de actividad renal en transplante con NTA. Se observa el área renal prácticamente sin actividad y curva que no evidencia captación, sólo actividad de fondo Control Transplante renal 4ª semana con Tc-99 m MAG 3

DMSA • Se fija a nivel parenquimatoso, en los túbulos renales, permitiendo observar la morfología renal y actividad cortical • • • Evolución de pielonefritis Evaluar posición y forma renal Tamaño Función Control de secuelas parenquimatosas

Riesgos • • Radiación Anafilaxia Sangrado Infección

BIBLIOGRAFÍA • NEFROLOGÍA CLÍNICA. Hernando Avendaño Luis. Ed. Panamericana. 2 da Edición. 2007. págs. 549 - 553. • IMAGENOLOGÍA. Nidia Isabel Briones. Donato Saldívar Rodríguez. Ed. Manual Moderno. 2 da Edición. 2007. págs. 219 -220. • http: //www. medicinanuclear. cl/spect_3 -nefro. htm • http: //www. nlm. nih. gov/medlineplus/spanish/ency/article/00379 0. htm • Pedrosa, Cesar S. , Diagnóstico por imagen vol. II, editorial Mc. Graw Hill, 2 da edición, 2000.
