ILLUSTRATOVI EFEKTI NASTAVNI PREDMET: RAČUNALNA GRAFIKA NASTAVNI PLAN I PROGRAM/KURIKULUM: WEB DIZAJNER, MEDIJSKI TEHNIČAR TRAJANJE: 4 SATA RAZRED: PRVI, DRUGI PRIPREMILA: RENATA ŠEPIĆ, PROF. SAVJETNIK, ŠKOLA ZA GRAFIKU, DIZAJN I MEDIJSKU PRODUKCIJU

Dragi učenici i drage učenice, kako bismo vam olakšali učenje za vas smo pripremili materijale za samostalni rad. U ovoj prezentaciji su sadržaji koji se odnose na nastavni predmet: Računalna grafika Prezentacija sadrži pitanja i zadatke za vježbanje te za domaću zadaću. Na kraju prezentacije nalaze se pitanja za ponavljanje gradiva i zadaci. Vaši nastavnici će vam također pružati podršku u učenju na daljinu. Želimo vam uspješno učenje.

ILLUSTRATOVI EFEKTI Efekt je atribut koji primjenom mijenja izgled vektorskog objekta bez mijenjanja njegove originalne strukture. Jednom primijenjen efekt na nekom objektu postaje dostupan u paleti Appearance, gdje mu možete definirati naknadne promjene, privremeno ga isljučiti ili u potpunosti obrisati s objekta. - Appearance panel (Window > Appearance). Effect 3 D

EXTRUDE AND BEVEL Effect 3 D Extrude and Bevel Efekt Extrude and Bevel omogućava pretvaranje selektiranog 2 D vektorskog objekta u prikaz 3 D objekta. Primjeri:

ZADATAK 1. Istraži efekt Extrude and Bevel. Nacrtaj pravokutnik, kvadrat, krug, zvijezdu i slovo A te na njih primjeni efekt Extrude and Bevel.

Revolve Effect 3 D Revolve Efekt Revolve omogućava izradu prikaza 3 D objekta rotacijom 2 D vektorskog objekta oko određene osi. Primjeri:

Primjer 1. Effect – 3 D - Revolve Nacrtajmo zajedno zdjelu s jabukama -11 -27 9 Nacrtamo elipsu. 670 x 500 px Otvorimo novi dok. Nacrtamo elipsu. -18 -31 5 Effect – 3 D - Revolve Jabuke približimo Petiljke – izaberemo Brush, 7 pt Rounded

3 -21 -2 Kada smo nacrtali peteljke s Pen Toolom, crtamo zdjelu. Tamo gdje ste započeli crtati s tim alatom, tamo morate i završiti. 7 1 5 zdjela Dodat ćemo sjenu jabukama i zdjeli. Effect > Stylize > Drop Shadow 7 10 5 jabuke ZADATAK 2. Nacrtaj zdjelu s jabukama.

Primjer 2. Nacrtaj s Pen Toolom ili kistom neki vektorski oblik i na njega primjeni efekt Revolve.

ROTATE Effect 3 D Rotate Efekt Rotate omogućuje brzu rotaciju 2 D u 3 D. Primjer Original ZADATAK Isprobaj efekt Rotate na nekom vektorskom objektu.

CONVERT TO SHAPE Effect Convert to Shape Efekt Convert to Shape omogućava konvertiranje bilo kojeg vektorskog objekta u pravokutnik, pravokutnik sa zaobljenim rubovima ili elipsu. Primjer Original ZADATAK 3. Konvertiraj neki vektorski objek s efektom Convert to Shape

CROP MARKS Effect Crop Marks Efekt Crop Marks predstavlja oznake reza oko selektiranog objekta. Primjer ZADATAK 4. Nacrtaj kvadrat, stranica a=50 mm i postavi oznake reza

PUCKER AND BLOAT Effect Distort and Transform Pucker and Bloat Efekt Pucker and Bloat nudi opciju transformiranja selektiranog objekta u objekt s ispupčenim i udubljenim elementima. Primjer Original ZADATAK 5. Nacrtaj pravokutnik i transformiraj ga efektom Pucker te efektom Bloat.

ROUGHEN Effect Distort and Transform Roughen Efekt Roughen nudi izradu grubog ruba selektiranih objekata. Primjer Original ZADATAK 6. Nacrtaj terokut i izradi grubi rub.

TWIST Effect Distort and Transform Twist Efekt Twist omogućava definiranje vrtloga preko selektiranih objekata. Primjer Original ZADATAK 7. Nacrtaj zvijezdu s 19 krakova i definiraj kut za vrtlog.

ZIG ZAG Effect Distort and Transform Zig Zag Efekt Zig Zag omogućava izradu cik-cak rubova selektiranih vektora. Primjer Original ZADATAK 8. Nacrtaj osmerokut i izradi cik-cak rubove.

DROP SHADOW Effect Drop Shadow omogućuje izradu sjene ispod selektiranih objekata. Primjer Original ZADATAK 9. Nacrtaj neki vektorski objekt i dodaj mu sjenu.

FEATHER Effect Feather omogućuje izradu mekanog ruba selektiranih objekata. Primjer Original ZADATAK 10. Nacrtaj elipsu i primjeni efekt mekanog ruba.

ROUND CORNERS Effect Round Corners omogućuje zaobljene rubove na bilo kojem selektiranom vektorskom objektu. Primjer Original ZADATAK 11. Nacrtaj zvijezdu sa 14 krakova i zaobli rubove zvijezde.

SCRIBBLE Effect Scribble Efekt Scribble simulira prikaz selektiranih objekata kao da su ručno iscrtani flomasterom. Primjer Original ZADATAK 12. Nacrtaj neki vektorski objekt i primijeni efekt Scribble.

GRAFIČKI STILOVI Window Graphic Styles Objektni atributi (ispune, obrubi, efekti) na selektirane se objekte mogu primijeniti pomoću grafičkih stilova. To je brzi način primjene predefiniranih atributa na grupu objekata. Primjer Primjena grafičkog stila na vektorski objekt: 1. Selektirajte vektorski objekt 2. Otvorite paletu Graphic Styles 3. Kliknite na ikonu odabranog grafičkog stila Ukoliko želite primjeniti još jedan grafički stil na objekt koji već ima primijenjen stil, prije klika na željeni stil iz palete Graphic Styles potrebno je pritisnuti i zadržati tipku ALT na tipkovnici. ZADATAK 13. Nacrtaj kružnicu i primijeni neki grafički stil na nju.

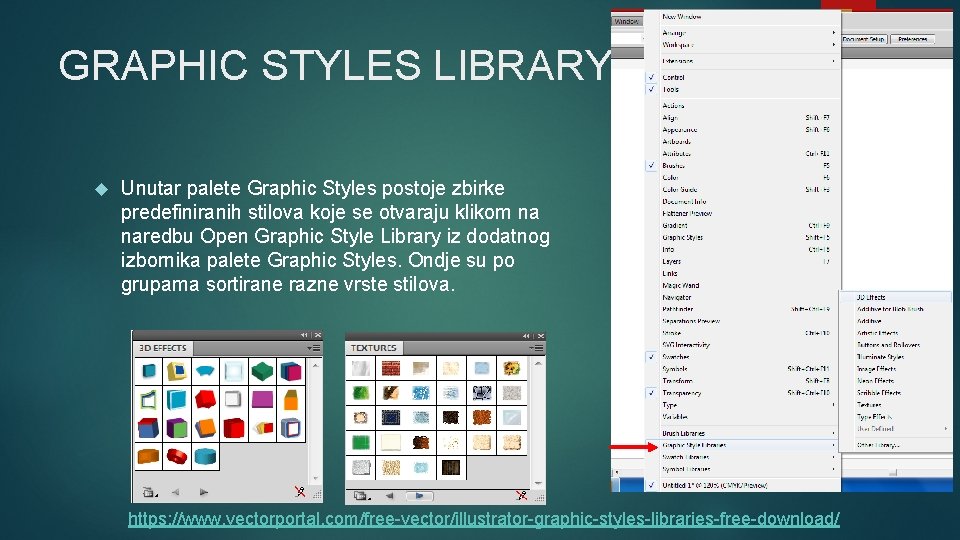

GRAPHIC STYLES LIBRARY Unutar palete Graphic Styles postoje zbirke predefiniranih stilova koje se otvaraju klikom na naredbu Open Graphic Style Library iz dodatnog izbornika palete Graphic Styles. Ondje su po grupama sortirane razne vrste stilova. https: //www. vectorportal. com/free-vector/illustrator-graphic-styles-libraries-free-download/

IZRADA VLASTITOG GRAFIČKOG STILA Da biste izradili novi, vlastiti grafički stil potrebno je: 1. Selektirati objekt s primijenjenim željenim atributima (ispuna, obrub, efekti) 2. Napraviti i zadržati lijevi klik nad selektiranim objektom 3. Pomakom miša selektirani objekt odvući do palete Graphic styles ili 1. Selektirati objekt s primijenjenim željenim atributima (ispuna, obrub, efekti) 2. Iz dodatnog izbornika palete Graphic Styles odabrati naredbu New Graphic Style 3. Unijeti ime grafičkog stila u novootvorenom dijaloškom okviru Graphic Style Options i pritisnuti tipku OK. How to Create Your Own Graphic Styles In Illustrator - You. Tube

PONAVLJANJE I ZADATAK 1. Što je efekt? 2. Objasni efekt Extrude and Bevel. 3. Što nam omogućava naredba Convert to Shape? Koji efekt simulira ručno crtanje flomasterom? 4. Za što nam služe grafički stilovi? 5. Slijedi tutorijal i izradi šalicu za čaj. https: //design. tutsplus. com/hr/tutorials/create-a-loving-cup-of-tea-in-illustrator-cs 5 -vector-4574

HVALA NA PAŽNJI!
