Žilinská univerzita Elektrotechnická fakulta Katedra výkonových elektrotechnických systémov PRVKY A MONTÁŽ VONKAJŠÍCH ELEKTRICKÝCH VEDENÍ Autor: Július Mrozik Vedúci záverečnej práce: doc. Ing. Alena Otčenášová, Ph. D. 05. 04. 2014
CIEĽ DIPLOMOVEJ PRÁCE Ø popis základných prvkov vonkajších vedení, Ø postupy montáže vybraných prvkov vonkajších vedení, Ø porovnanie vzdušných a káblových vedení.
ZÁKLADNÉ PRVKY VONKAJŠÍCH ELEKTRICKÝCH VEDENÍ: Ø stožiare, Ø izolátory, Ø vodiče a uzemňovacie laná, Ø základy stožiarov, Ø armatúry.
STOŽIARE VONKAJŠÍCH ELEKTRICKÝCH VEDENÍ Ø Ø Ø drevené stožiare, Ø ohraňované stožiare. betónové stožiare, oceľové priehradové stožiare,
IZOLÁTORY Ø tanierový izolátor, Ø tyčový izolátor, Ø kompozitný izolátor. ZÁKLADY STOŽIAROV Ø blokové základy, Ø delené základy.
VODIČE A UZEMŇOVACIE LANÁ Ø Al. Fe, Ø KZL. ARMATÚRY Ø prúdové a bezprúdové armatúry, Ø spájacie a ochranné armatúry.
MONTÁŽ OCEĽOVÝCH PRIEHRADOVÝCH STOŽIAROV Ø autožeriavom, Ø pomocou štokovacej ihly, Ø vrtuľníkom.
MONTÁŽ OCEĽOVÝCH PRIEHRADOVÝCH STOŽIAROV VRTUĽNÍKOM
MONTÁŽ OCEĽOVÝCH PRIEHRADOVÝCH AUTOŽERIAVOM A POMOCOU ŠTOKOVACEJ IHLY
ROZVINOVANIE VODIČOV A ZEMNÝCH LÁN 1 - stojan s cievkou zaťahovaného vodiča, 2 – brzdné zariadenie, 7 – kotevná pančucha alebo oko ťažného lana, 3 – zaťahovaný vodič, 8 – protitorzné závažie, 4 – ťažné lano, 9 – rozvinovacia kladka, 5 – kotevná pančucha, 10 – ťažné zariadenie (navijak) 6 – otočná spojka, 11 – uzemňovacia kladka
MONTÁŽ KOTEVNÝCH IZOLÁTOROVÝCH ZÁVESOV 1 – úchyt konzoly, 2 – pomocná montážna kladka, 3 – kotevný izolátorový záves, 4 – kotevná svorka, 5 – vodič, 6 – regulačné závesné tiahla, 7 – pomocný prípravok na udržanie stability závesu, 8 – oceľové ťažné lano, 9 – smer zaťahovania navijaka

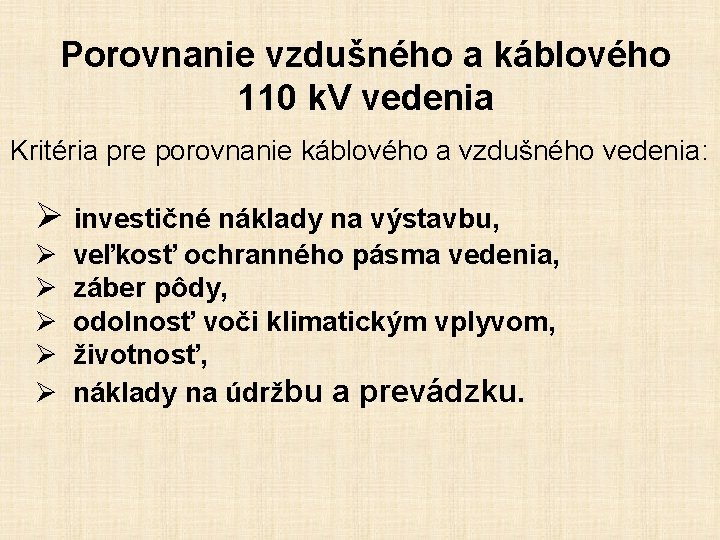

Porovnanie vzdušného a káblového 110 k. V vedenia Kritéria pre porovnanie káblového a vzdušného vedenia: Ø investičné náklady na výstavbu, Ø veľkosť ochranného pásma vedenia, Ø záber pôdy, Ø odolnosť voči klimatickým vplyvom, Ø životnosť, Ø náklady na údržbu a prevádzku.
ĎAKUJEM ZA POZORNOSŤ
