IL DISTAZIOMETRO EDM LA TECNICA DELLA MISURA EDM

IL DISTAZIOMETRO EDM

LA TECNICA DELLA MISURA EDM La misura elettronica della distanza, [EDM (Electronic Distance Measurement)] basata sull’emissione di onde, onde impiega la tecnica operativa delle misure indirette (strumento su un estremo e apparato riflettente sull’altro estremo), ma produce direttamente la distanza misurata sul display dello strumento che prende il nome di distanziometro elettronico. La distanza misurata è quella che intercorre tra strumento ed apparato riflettente, quindi la distanza reale (inclinata), tuttavia i moderni distanziometri elettronici sono in grado di calcolare e di fornire, sia la distanza orizzontale sia il dislivello tra strumento ed apparato riflettente. Prof. G. Ferrario

MISURE CON E SENZA PRISMA La misura della distanza può essere eseguita con due diverse modalità: • con prisma riflettente, è la modalità che consente le precisioni migliori e le portate maggiori. Utilizza una radiazione luminosa IR (Infra. Rosso invisibile), che penetra facilmente nell’atmosfera anche in condizioni di visibilità precarie; • senza prisma riflettente (reflectorless), in cui la misura è possibile anche senza l’accesso ai punti oggetto di misura, in quanto la riflessione avviene direttamente sulla superficie dell’oggetto su cui si trovano gli stessi punti da misurare. La precisione è inferiore e la portata è più limitata rispetto alla modalità con prisma. Prof. G. Ferrario

CLASSIFICAZIONE DEGLI APPARATI EDM In relazione alla natura delle onde utilizzate i distanziometri elettronici si differenziano in: GEODIMETRI in cui vengono utilizzate onde luminose infrarosse o laser (piccole e medie portate 1 -5 Km per impieghi topografici); TELLUROMETRI: TELLUROMETRI in cui vengono utilizzate onde radio (grandi portate 1050 Km per impieghi geodetici). A loro volta i geodimetri si distinguono in: GEODIMETRI A MODULAZIONE: MODULAZIONE prevedono la misura dello sfasamento tra l'onda emessa e quella ricevuta di ritorno dal prisma riflettore; GEODIMETRI A IMPULSI: IMPULSI prevedono la misura del tempo trascorso affinché un impulso (molta energia in brevissimo tempo) ritorni all’apparato emittente dopo una riflessione. Un geodimetro a modulazione prevede che un fascio continuo di onde luminose portanti, perlopiù di tipo infrarosso generate da un fotodiodo, vengano modulate in ampiezza, ed inviate ad un apparato riflettente passivo (prisma) costituito essenzialmente da una serie di specchi, e da qui rimandate all’apparato emittente. Prof. G. Ferrario

TEORIA DELLE ONDE TRASVERSALI Molti fenomeni naturali possono essere rappresentati con stati oscillatori e vibratori periodici detti ondulatori. Un’onda si dice trasversale quando l’oscillazione (lo spostamento) si sviluppa in modo ortogonale alla direzione di propagazione oscillazione propagazione Christiaan Huygens: nel 1678, teorizza che la luce è costituita da onde che si propagano nello spazio circostante a una sorgente luminosa James Clerk Maxwell (1831 -1879): l’onda luminosa è un caso particolare di onda elettromagnetica (con frequenze molto alte), dunque ha comportamenti analoghi alle onde radio, ai raggi X, ecc. . , ne segue lo stesso modello matematico, e nel vuoto si propaga alla stessa velocità c = 299. 792. 458 m/sec (~300 106 m/sec). Le onde elettromagnetiche trasportano energia, non materia Prof. G. Ferrario

TEORIA DELLE ONDE TRASVERSALI Il fenomeno ondulatorio può essere descritto sotto due punti di vista: In un dato istante, lo spostamento trasversale A descrive la forma l’onda. Questo spostamento cambia via che ci si muove nello spazio da un punto all'altro dell’onda stessa; di conseguenza esso dipende dalla posizione x del punto considerato sulla direzione di propagazione. Se, invece, si considera su un singolo punto sulla linea di propagazione dell’onda, lo spostamento trasversale A cambia al trascorrere del tempo. Le onde sono un fenomeno la cui descrizione, pertanto, richiede una funzione di due variabili: posizione spaziale x e il tempo t (A=f(x, t)). Lo spostamento trasversale A, nel caso di onde armoniche, varia secondo una legge sinusoidale che è rappresentata dalla equazione esprimibile con le due seguenti forme: T = periodo t x A=A 0 sen [2 (--- - ---)]= A 0 sen T A 0 = ampiezza (spost. massimo) A=A 0 sen ( t + 0) φ= fase: Prof. G. Ferrario = lunghezza: φ0 = fase iniziale: = pulsazione:

MODULAZIONE DELLE ONDE affinché il raggio luminoso possa disperdere poca energia e ritornare allo strumento, dopo la riflessione, per essere valutato correttamente, occorre che la lunghezza d’onda impiegata sia molto piccola (micrometrica) come la luce infrarossa con =850 nm. tuttavia lunghezza d’onda micrometriche non consentono la misura della distanza per la quale sono invece necessarie lunghezze d’onde dell’ordine del metro (onde metriche) Queste due contrastanti esigenze sono entrambe recepite ricorrendo alla modulazione Durante un processo di modulazione si utilizzano 2 tipi di onde chiamate portante (carrier) e modulante (modulating signal); il risultato del processo è l’onda modulata. 1. L’onda portante è un’onda con una frequenza costante che ha caratteristiche più adatte alla trasmissione ( molto corta). 2. L’onda modulante contiene l’informazione da trasportare, ma non possiede le caratteristiche necessarie ( grandi) per essere trasmessa con affidabilità Queste 2 onde sono mescolate da un dispositivo chiamato modulatore 3. L’onda modulata contiene l’informazione mescolata al segnale portante e possiede le caratteristiche sia per la trasmissione sia per un’affidabile ricezione. Prof. G. Ferrario

MODULAZIONE DELLE ONDE Esistono tre diversi tipi di modulazione: di ampiezza (AM, Amplitude Modulation), di frequenza (FM, Frequency Modulation), e di fase (PM, Phase Modulation). Tuttavia, nei distanziometri ad onde utilizzati in topografia viene sempre adottata la modulazione di ampiezza. d’ora in poi quando parleremo di lunghezza d’onda ci riferiremo a quella ( m) dell’onda modulata Prof. G. Ferrario

SCHEMA A BLOCCHI DEL GEODIMETRO Fotodiodo Quarzo piezoelettri co (all'arseniuro di Gallio) che emette luce infrarossa con intensità proporzionale alla corrente che lo attraversa Componente elettronico che può dividere per k (es. k=100) la frequenza del quarzo piezoelettrico. A questa frequenza, detta frequenza secondaria, corrisponde una lunghezza dell'onda modulante k volte più grande di quella fondamentale. Apparato ricevente, in grado di captare l'onda riflessa da un prisma posto a distanza. Nei distanziometri a modulazione è un dispositivo in grado di misurare lo sfasamento corrispondente a due diversi valori A 1 e A 2 di intensità dell'onda, e di risalire alla distanza D. Ha una precisione di 1/100 di radiante, che si traduce in un errore sulla misura della distanza valutabile in 1/1000 di mezza lunghezza d’onda impiegata nella misura: D 10 -3 /2 = ( /2)/1000 Nei distanziometri a impulsi è un oscillatore al quarzo (orologio) in grado di misurare il tempo di percorrenza di un impulso con la precisione di 2 -3 10 -8 sec Prof. G. Ferrario

I PRISMI RIFLETTORI I prismi sono un dispositivo ottico, perlopiù collocato su un’apposita palina telescopica graduata (per rilevarne l’altezza dal suolo), spesso corredata di una mira, da collocare sul secondo estremo della distanza da misurare (sul primo vi è la stazione) utilizzati per riflettere il segnale e rinviarne la maggior parte dell’energia verso la stazione emittente. Le misure di precisione richiedono sempre l’uso del prisma. La struttura geometrica dei prismi può presentare le seguenti soluzioni: prismi circolari: devono essere allineati (anche se in modo approssimato) con l'asse di collimazione della stazione; prismi omnidirezionali a 360° : riflettono i segnali provenienti da qualsiasi direzione; riflettori piatti: da fissare su manufatti, per brevi distanze e basse precisioni Prof. G. Ferrario

I PRISMI RIFLETTORI CIRCOLARI J Un riflettore circolare è realizzato assemblando uno o più prismi di vetro a tre facce, i cui spigoli sono smussati in modo da adattarli perfettamente alla custodia circolare in plastica, perlopiù con un diametro di circa 60 mm, esistono anche mini prismi, molto pratici da utilizzare, ma con limitate portate. I prismi circolari originali presentano la costante c nulla (c=0) J Si tratta di una piramide triangolare con la base (che è la parte anteriore rivolta alla stazione) costituita da un triangolo equilatero, e le tre superfici laterali posteriori costituite da triangoli rettangoli, formanti tra loro angoli retti, che poi vengono argentate sul retro per renderle speculari. Possiamo anche pensare tale prisma come lo spigolo di un cubo sezionato a 45°. Prof. G. Ferrario

I PRISMI RIFLETTORI CIRCOLARI Il prisma permette, di invertire la direzione di propagazione di un fascio di luce parallelamente alla direzione di incidenza. Il prisma, di solito, è collocato su un’asta telescopica graduata (per rilevarne l’altezza da terra h. P), ed è provvisto di uno scopo che consente una migliore individuazione e collimazione a distanza. Può essere utilizzato singolarmente, o a gruppi multipli. Il numero di prismi necessario ad assicurare una buona risposta dipende dal tipo di distanziometro e, soprattutto, dalla distanza da misurare. In effetti, maggiore è il numero di prismi, maggiore è la portata dell’apparato distanziometrico. h. P Prof. G. Ferrario

I PRISMI PIANI E A 360° Per brevi distanze, e per operazioni con precisioni non spinte, il prisma può essere sostituito da riflettori piatti (target tape), talvolta con un lato adesivo per essere fissati a pareti di edifici, realizzati con lamine di materiale catarifrangente di piccolo spessore, analogo al materiale utilizzato da tempo nella segnaletica stradale. I prismi a 360° riflettono i segnali luminosi da qualunque direzione provengano, e sono stati concepiti per migliorare la produttività nell’ambito delle operazioni di rilievo e di tracciamento con le stazioni totali motorizzate, in particolare se gestite da un solo operatore. Essi hanno sempre una costante diversa da 0 (es. c=4, 3 cm) Prof. G. Ferrario

GEODIMETRI A MODULAZIONE

TEORIA DEI GEODIMETRI A MODULAZIONE Siano S e P gli estremi del segmento da misurare. Supponiamo che la sua lunghezza SP sia inferiore alla metà della lunghezza d’onda modulata: D = SP < /2. /2 In S l’apparato distanziometrico emette un’onda luminosa (modulata) la cui legge di oscillazione trasversale sinusoidale è fornita dalla espressione: A = A 0 sen =A 0 sen( t + 0) Prof. G. Ferrario

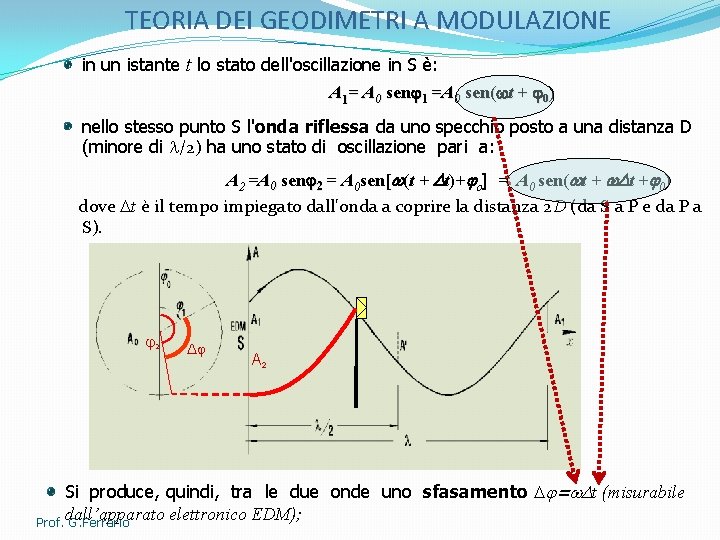

TEORIA DEI GEODIMETRI A MODULAZIONE in un istante t lo stato dell'oscillazione in S è: A 1= A 0 sen 1 =A 0 sen( t + 0) nello stesso punto S l'onda riflessa da uno specchio posto a una distanza D (minore di /2) ha uno stato di oscillazione pari a: A 2 =A 0 sen 2 = A 0 sen[ (t + t)+ o = A 0 sen( t + 0) dove t è il tempo impiegato dall'onda a coprire la distanza 2 D (da S a P e da P a S). 2 ∆ A 2 Si produce, quindi, tra le due onde uno sfasamento = t (misurabile dall’apparato elettronico EDM); Prof. G. Ferrario

TEORIA DEI GEODIMETRI A MODULAZIONE A 1=A 0 sen( t + o); A 2=A 0 sen( t + 0) Osservando le entità delle due oscillazioni A 1 e A 2, e ricordando che: =2 /T ; t = 2 D/v; λ = v T, è possibile scrivere lo sfasamento come: Dalla misura dello sfasamento si ottiene: Il fattore ∆ /2 è un numero sempre compreso tra 0 e 1 (infatti 0<∆ <2 ), la distanza è espressa dunque come frazione di mezza lunghezza d’onda /2, per questo viene detta parte frazionaria (tale formula è vera per distanze misurate D inferiori a /2). Prof. G. Ferrario

TEORIA DEI GEODIMETRI A MODULAZIONE Immaginiamo ora che l’estremo P della distanza, quello sul quale l'onda si riflette, sia allontanato esattamente di mezza lunghezza d’onda lungo la direttrice SP Lo sfasamento non cambia in quanto sul percorso da SP e da PS viene ad inserirsi una lunghezza onda completa ( /2 tra SP + /2 tra PS) La stessa osservazione vale se P viene spostato di un numero intero n di mezze lunghezze d'onda Possiamo, quindi, stabilire l'equazione fondamentale dei distanziometri a modulazione che fornisce la distanza D=SP: Prof. G. Ferrario

GEODIMETRI A MODULAZIONE: sintesi Il geodimetro è provvisto di un misuratore di fase che, valutando le intensità delle oscillazioni A 1 e A 2, è in grado di misurare lo sfasamento con un errore di 1/100 di radiante. Con esso la distanza D può essere determinata con un’incertezza valutabile mediamente sull’ordine del millesimo di mezza lunghezza dell’onda: D 10 -3 /2 Volendo una distanza con la precisione del centimetro occorre, dunque, generare un'onda che presenti una lunghezza dell’ordine di =20 m (10/1000=0, 01 m), se invece la precisione deve essere dell’ordine del millimetro, l’onda che deve essere generata deve avere una lunghezza dell’ordine di =2 m. Al contrario di e , nella equazione dei distanziometri ad onde il numero n di mezze lunghezze d'onda è incognito, per questa ragione viene chiamato ambiguità, ambiguità esso pertanto dovrà venire determinato dal geodimetro con diverse tecniche. Prof. G. Ferrario

DETERMINAZIONE DELLA AMBIGUITÀ n (nei geodimetri a modulazione)

AMBIGUITÀ n PER DECADI Con questa tecnica il geodimetro utilizza due (o più) frequenze a cui corrispondono le conseguenti lunghezze d’onda. La prima di queste serve per determinare un valore grossolano della distanza, e la seconda, 10 o 100 volte più piccola, viene usata per effettuare la misura affinata della distanza. Il processo può essere esteso anche ad una terza lunghezza d’onda, 10 volte più piccola della precedente, per affinare ulteriormente la precisione. ESEMPIO: ESEMPIO se la prima frequenza usata ha il valore f 1= 149, 85 k. Hz la seconda sarà f 2= 14985 k. Hz =14, 985 MHz. A queste frequenze corrisponderanno le seguenti lunghezze : Le misure delle distanze effettuate dal geodimetro con le precedenti lunghezza d’onda, presenteranno le seguenti precisioni: misura effettuata con lunghezza d’onda 1: D 1000/1000= 1 m misura effettuata con lunghezza d’onda 2: D 10/1000= 0, 01 m= 1 cm E’ poi necessario che la prima lunghezza d’onda 1 utilizzata dal distanziometro, sia maggiore del doppio della distanza massima che può misurare il distanziometro (portata), dunque: 1/2>D Nel nostro esempio, essendo 1=2000 m, la portata dello strumento sarà di 1000 m=1 Km. Prof. G. Ferrario

AMBIGUITÀ n PER DECADI Questa condizione e necessaria affinché la misura della distanza utilizzando la prima lunghezza d’onda 1 presenti il valore dell’ambiguità n sempre nullo. Dunque, la distanza in prima approssimazione (con 1) si ottiene dalla seguente espressione: [ D 1 m] Per una misura più precisa il distanziometro utilizza la frequenza f 2 a cui corrisponde la lunghezza d’onda 2 100 volte più piccola di 1 ( 2=20 m), dunque in grado di permettere la misura di D in modo 100 volte più preciso. Per 2 però si ha 2/2<D, pertanto il valore dell’ambiguità n non è più nullo. Il valore dell’ambiguità n, tuttavia, può essere facilmente determinato utilizzando il valore grossolano (ma adeguato per questa operazione) di D ricavato nella fase precedente. Infatti, basta tenere conto che esso deve essere un numero intero tale che il valore della distanza che si ricaverà utilizzando 2, non dovrà risultare troppo diverso dal valore della stessa distanza calcolato in precedenza con la utilizzando 1 (segue esempio …. ) Prof. G. Ferrario

AMBIGUITÀ n PER DECADI ESEMPIO: Ipotizziamo che il valore approssimato della distanza ricavato utilizzando 1=2000 m sia stato di 773, 8 m con incertezza valutata in 1 m, e che il fattore frazionario misurato dal geodimetro utilizzando 2=20 m sia stato: Il valore dell’ambiguità n viene così ricavato Quindi, il geodimetro ricava il valore della distanza utilizzando 2 Per avere la distanza con precisione dell’ordine di 1 mm, il distanziometro utilizza una terza lunghezza d’onda 3, 10 volte più piccola di 2, (nel nostro esempio 1=2 m) a cui corrisponde la precisione del millimetro. In questo caso la misura non è più istantanea (come avveniva nella misura con 1 e 2 ), ma richiede un tempo che mediamente è di alcuni secondi. Prof. G. Ferrario

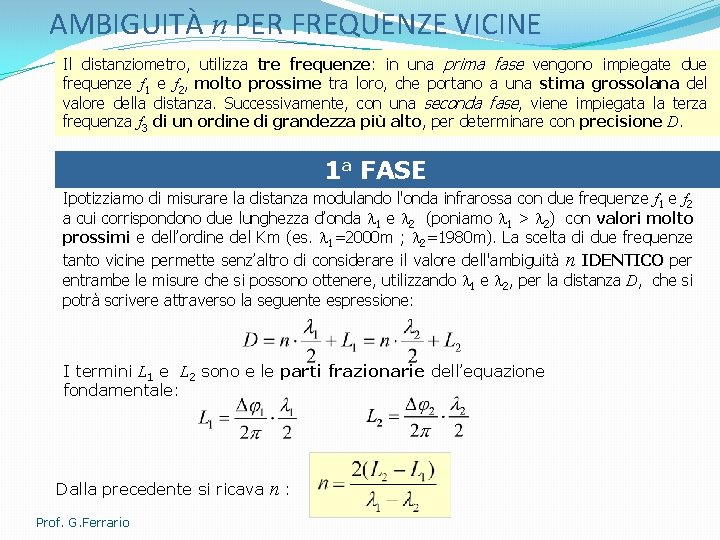

AMBIGUITÀ n PER FREQUENZE VICINE Il distanziometro, utilizza tre frequenze: in una prima fase vengono impiegate due frequenze f 1 e f 2, molto prossime tra loro, che portano a una stima grossolana del valore della distanza. Successivamente, con una seconda fase, viene impiegata la terza frequenza f 3 di un ordine di grandezza più alto, per determinare con precisione D. 1 a FASE Ipotizziamo di misurare la distanza modulando l'onda infrarossa con due frequenze f 1 e f 2 a cui corrispondono due lunghezza d’onda 1 e 2 (poniamo 1 > 2) con valori molto prossimi e dell’ordine del Km (es. 1=2000 m ; 2=1980 m). La scelta di due frequenze tanto vicine permette senz’altro di considerare il valore dell'ambiguità n IDENTICO per entrambe le misure che si possono ottenere, utilizzando 1 e 2, per la distanza D, che si potrà scrivere attraverso la seguente espressione: I termini L 1 e L 2 sono e le parti frazionarie dell’equazione fondamentale: Dalla precedente si ricava Prof. G. Ferrario n:

AMBIGUITÀ n PER FREQUENZE VICINE Il calcolo di n richiede due osservazioni: 1) il valore dell’ambiguità n rimane uguale per le due lunghezze d’onda 1 e 2 fino ad una determinata distanza Dlim, chiamata distanza limite, oltre la quale l’ambiguità non è più determinabile con certezza: 2) occorre valutare l’affidabilità del valore di n: infatti il risultato dell’espressione non fornisce un numero intero, e ciò pone un dilemma in merito all’affidabilità del valore di n. Si accetta allora che il valore n ricavato dalla differisca dall’intero di una quantità massima pari a 0, 20 ( n= 0, 20) Calcolato senza incertezza il valore dell’ambiguità n, possiamo ora determinare il valore grossolano della distanza utilizzando la 1 e (o la 2): [ D 1 m] Prof. G. Ferrario

AMBIGUITÀ n PER FREQUENZE VICINE La distanza D ricavata nella 1 a fase contiene errori dell’ordine del metro [ (2000/2)/1000= 1 m], dunque non sufficiente. Pertanto il geodimetro procede con la 2 a fase. 2 a FASE Per ottenere la misura della distanza con precisione il distanziometro emette un terza frequenza f 3 (molto più grande di f 1 e f 2), a cui corrisponde una lunghezza d’onda 3 molto più piccola delle precedenti (es. 3=10 m). Con questa frequenza il distanziometro misura con elevata precisione [es. (10/2)/1000= 0, 005 m], la parte frazionaria L 3 della distanza, mentre la nuova ambiguità n viene ricavata in modo affidabile utilizzando la distanza misurata nella fase precedente (come nel metodo per decadi), certo in modo grossolano, ma comunque con incertezza ( 1 m) inferiore a 3/2: [ D 0, 005 m] Prof. G. Ferrario

GEODIMETRI A IMPULSI

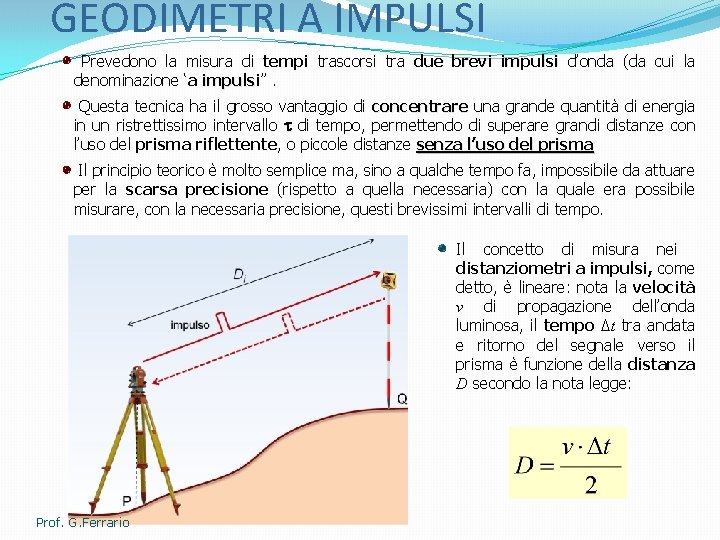

GEODIMETRI A IMPULSI Prevedono la misura di tempi trascorsi tra due brevi impulsi d’onda (da cui la denominazione ‘a impulsi” impulsi. Questa tecnica ha il grosso vantaggio di concentrare una grande quantità di energia in un ristrettissimo intervallo di tempo, permettendo di superare grandi distanze con l’uso del prisma riflettente, o piccole distanze senza l’uso del prisma Il principio teorico è molto semplice ma, sino a qualche tempo fa, impossibile da attuare per la scarsa precisione (rispetto a quella necessaria) con la quale era possibile misurare, con la necessaria precisione, questi brevissimi intervalli di tempo. Il concetto di misura nei distanziometri a impulsi, come detto, è lineare: nota la velocità v di propagazione dell’onda luminosa, il tempo ∆t tra andata e ritorno del segnale verso il prisma è funzione della distanza D secondo la nota legge: Prof. G. Ferrario

GEODIMETRI A IMPULSI L’elevata velocità del segnale luminoso rende essenziale l’esatta misurazione del tempo di volo dell’impulso; in effetti, la distanza di 1 mm (precisione richiesta ai geodimetri) viene percorsa in andata e ritorno (2 mm) in 6, 7 picosecondo (1 picosecondo=10 -12 sec). Dunque, un metodo così semplice nel principio presenta un grosso problema pratico: affinché la distanza D abbia precisione dell’ordine di 10 -6 (1 ppm= 1 mm per Km), occorre che sia v, ma soprattutto ∆t, vengano misurati con grande precisione. Infatti, nell’ipotesi che v=c sia approssimativamente 300 106 m/sec, ∆t dovrebbe possedere una precisione di 10 -13 sec, ottenibile solo con orologi atomici, non disponibili per strumenti come i geodimetri topografici. Nei geodimetri a impulsi, esiste un orologio, molto stabile, ma di precisione più limitata a t 3 10 -8 sec governato da un oscillatore a una frequenza f=14, 985 MHz pari a = 20 m. Tuttavia è possibile, anche se solo in un breve intervallo, valutare periodi di tempo con precisione maggiori a 10 -8 sec, grazie ad un metodo di interpolazione di cui accenneremo brevemente in seguito. Prof. G. Ferrario

GEODIMETRI A IMPULSI Nel trasmettitore del geodimetro, il fotodiodo, viene attraversato per un tempo ristrettissimo ( 12 nanosecondi), da una forte corrente di 30 Ampere, ed emette un fascio di luce laser (l’impulso). Dopo un certo intervallo di tempo ∆t al ricevitore arriva il segnale di ritorno: questo intervallo di tempo consente di avere un valore approssimato della distanza D con un errore medio pari a: D (300 106) (3 10 -8)/2 = 4, 5 m rimane allora il problema di «affinare» la misura della distanza. L’oscillatore al quarzo del geodimetro, cioè l’orologio, non è perfettamente sincronizzato con i segnali emessi per la misura della distanza. E’ quindi necessario misurare frazioni periodo di oscillazione, in particolare è necessario valutare la frazione di periodo t. A compreso tra l’istante di invio (start) e la prima oscillazione di riferimento successiva a questo evento. Così come è necessario valutare la frazione di periodo t. B compreso tra l’istante di ritorno (stop) e la prima oscillazione di riferimento successiva a questo secondo evento. Prof. G. Ferrario

GEODIMETRI A IMPULSI I periodi t. A e t. B sono chiamati tempi residui, residui e la loro misura permette di ottenere il tempo ∆t, con maggior precisione, esprimendolo nella seguente forma ∆t = n. T + t. A t. B Il valore di n (numero intero di lunghezze d’onda dell’oscillatore-orologio) è facilmente ricavabile in quanto misurando ∆t in prima approssimazione, la distanza approssimata è nota con precisione migliore del decametro, dunque sufficiente allo scopo. Prof. G. Ferrario

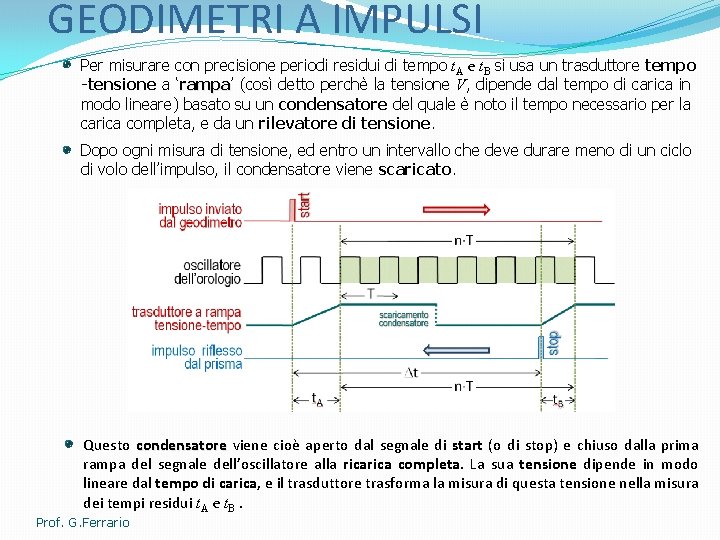

GEODIMETRI A IMPULSI Per misurare con precisione periodi residui di tempo t. A e t. B si usa un trasduttore tempo -tensione a ‘rampa’ rampa (così detto perchè la tensione V, dipende dal tempo di carica in modo lineare) basato su un condensatore del quale è noto il tempo necessario per la carica completa, e da un rilevatore di tensione. Dopo ogni misura di tensione, ed entro un intervallo che deve durare meno di un ciclo di volo dell’impulso, il condensatore viene scaricato. Questo condensatore viene cioè aperto dal segnale di start (o di stop) e chiuso dalla prima rampa del segnale dell’oscillatore alla rica completa. La sua tensione dipende in modo lineare dal tempo di carica, e il trasduttore trasforma la misura di questa tensione nella misura dei tempi residui t. A e t. B. Prof. G. Ferrario

RILIEVO A SCANSIONE Con alcuni recenti EODM a impulsi, è possibile rilevare automaticamente un intero oggetto o un’intera zona di terreno, che viene ispezionato eseguendo la misura in corrispondenza dei nodi di una griglia regolare (formata da righe e colonne) configurabile dall’operatore. Si tratta di fatto di una tecnica molto efficace per rilevare rapidamente oggetti che non richiedono grandi precisioni (cave, frane, pendii …), ma prevedono grandi moli di punti non predefiniti. Si tratta, di fatto, delle stessa tecnica (nel principio) utilizzata con i moderni laser scanner che verrà illustrata in seguito. Prof. G. Ferrario

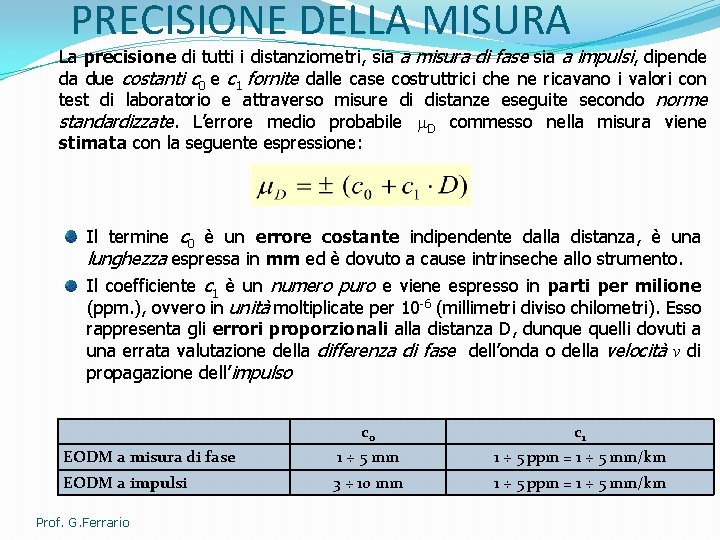

PRECISIONE DELLA MISURA La precisione di tutti i distanziometri, sia a misura di fase sia a impulsi, dipende da due costanti c 0 e c 1 fornite dalle case costruttrici che ne ricavano i valori con test di laboratorio e attraverso misure di distanze eseguite secondo norme standardizzate. L’errore medio probabile D commesso nella misura viene stimata con la seguente espressione: Il termine c 0 è un errore costante indipendente dalla distanza, è una lunghezza espressa in mm ed è dovuto a cause intrinseche allo strumento. Il coefficiente c 1 è un numero puro e viene espresso in parti per milione (ppm. ), ovvero in unità moltiplicate per 10 -6 (millimetri diviso chilometri). Esso rappresenta gli errori proporzionali alla distanza D, dunque quelli dovuti a una errata valutazione della differenza di fase dell’onda o della velocità v di propagazione dell’impulso c 0 c 1 EODM a misura di fase 1 ÷ 5 mm 1 ÷ 5 ppm = 1 ÷ 5 mm/km EODM a impulsi 3 ÷ 10 mm 1 ÷ 5 ppm = 1 ÷ 5 mm/km Prof. G. Ferrario

CORREZIONI ATMOSFERICHE • La distanza misurata dall’apparato EODM della stazione totale è corretta solo se i valori di temperatura e pressione inseriti in sede di configurazione iniziale della stazione corrispondono alle reali condizioni atmosferiche prevalenti al momento della misura. • In alcuni stazioni il software di sistema tiene conto delle condizioni atmosferiche inserite con la tastiera e applica automaticamente alla misura grezza effettuata una opportuna correzione in base a formule di carattere sperimentale. • In altri casi le Case costruttrici riportano, nell’ambito dei manuali degli strumenti, appositi abachi (diagrammi) sui quali, in base a temperatura e pressione (in mancanza della quale può essere utilizzata la quota assoluta s. l. m. della stazione), è possibile ricavare la correzione in ppm (cioè in mm per km) da apportare alla distanza, quindi è necessario inserire questo valore direttamente nella memoria della stazione con la tastiera. Prof. G. Ferrario

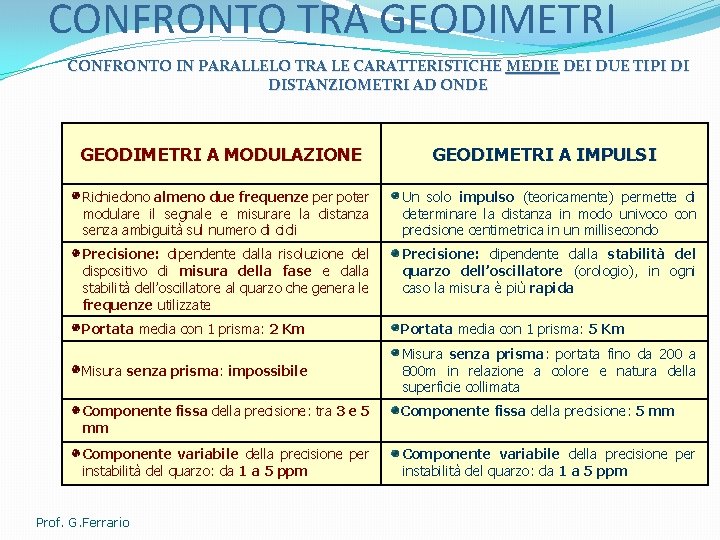

CONFRONTO TRA GEODIMETRI CONFRONTO IN PARALLELO TRA LE CARATTERISTICHE MEDIE DEI DUE TIPI DI DISTANZIOMETRI AD ONDE GEODIMETRI A MODULAZIONE GEODIMETRI A IMPULSI Richiedono almeno due frequenze per poter modulare il segnale e misurare la distanza senza ambiguità sul numero di cicli Un solo impulso (teoricamente) permette di determinare la distanza in modo univoco con precisione centimetrica in un millisecondo Precisione: dipendente dalla risoluzione del dispositivo di misura della fase e dalla stabilità dell’oscillatore al quarzo che genera le frequenze utilizzate Precisione: dipendente dalla stabilità del quarzo dell’oscillatore (orologio), in ogni caso la misura è più rapida Portata media con 1 prisma: 2 Km Portata media con 1 prisma: 5 Km Misura senza prisma: impossibile Misura senza prisma: portata fino da 200 a 800 m in relazione a colore e natura della superficie collimata Componente fissa della precisione: tra 3 e 5 mm Componente fissa della precisione: 5 mm Componente variabile della precisione per instabilità del quarzo: da 1 a 5 ppm Prof. G. Ferrario
