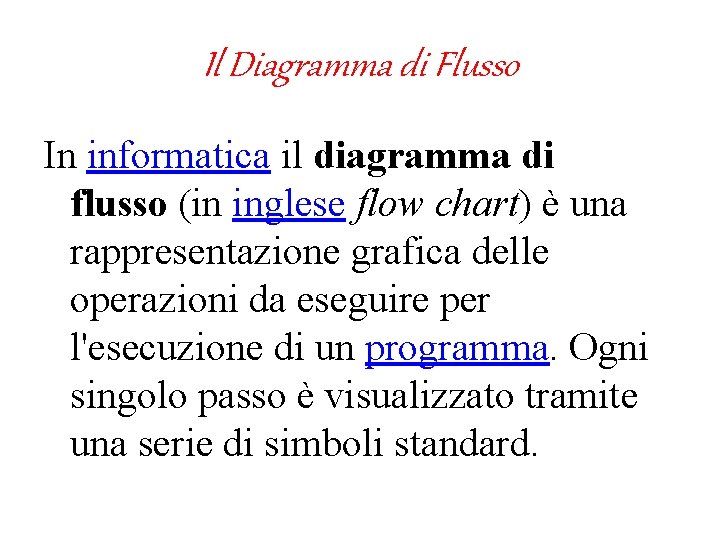

Il Diagramma di Flusso In informatica il diagramma di flusso (in inglese flow chart) è una rappresentazione grafica delle operazioni da eseguire per l'esecuzione di un programma. Ogni singolo passo è visualizzato tramite una serie di simboli standard.

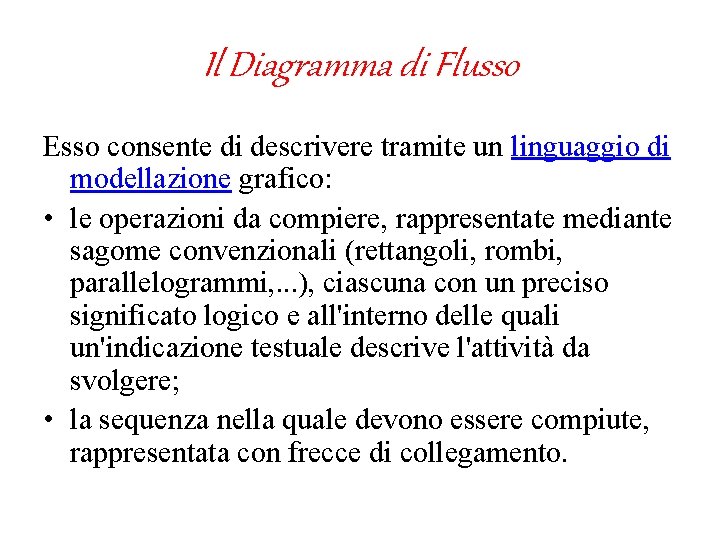

Il Diagramma di Flusso Esso consente di descrivere tramite un linguaggio di modellazione grafico: • le operazioni da compiere, rappresentate mediante sagome convenzionali (rettangoli, rombi, parallelogrammi, . . . ), ciascuna con un preciso significato logico e all'interno delle quali un'indicazione testuale descrive l'attività da svolgere; • la sequenza nella quale devono essere compiute, rappresentata con frecce di collegamento.

Blocchi elementari Esistono varie notazioni per la rappresentazione con diagrammi di flusso. Tutte le notazioni sottendono a un meta-modello molto semplice, caratterizzato da una lettura sequenziale: • si parte dal blocco iniziale • si segue la freccia in uscita • si giunge al blocco successivo e si effettua l'operazione descritta nel blocco • si procede iterando i passi 2 e 3 fino a giungere al blocco finale.

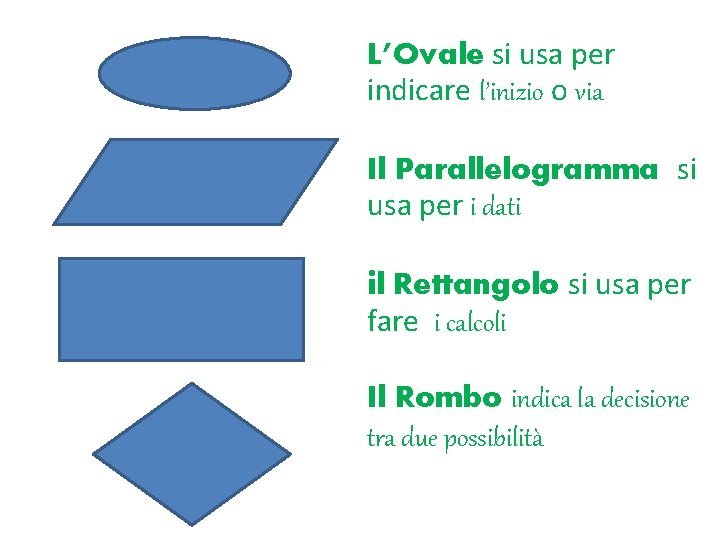

L’Ovale si usa per indicare l’inizio o via Il Parallelogramma si usa per i dati il Rettangolo si usa per fare i calcoli Il Rombo indica la decisione tra due possibilità

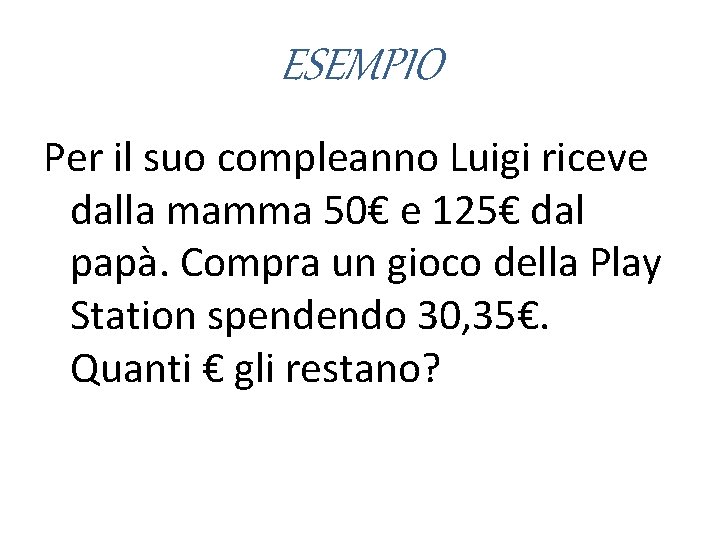

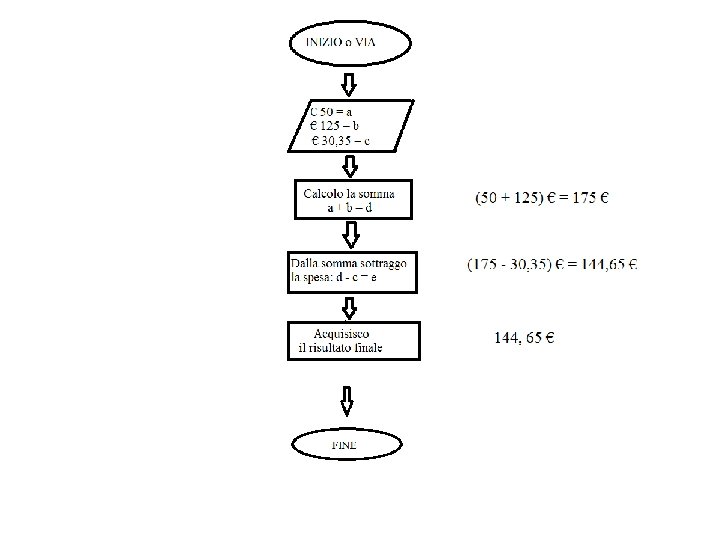

ESEMPIO Per il suo compleanno Luigi riceve dalla mamma 50€ e 125€ dal papà. Compra un gioco della Play Station spendendo 30, 35€. Quanti € gli restano?
