Il campo magnetico

Il campo magnetico

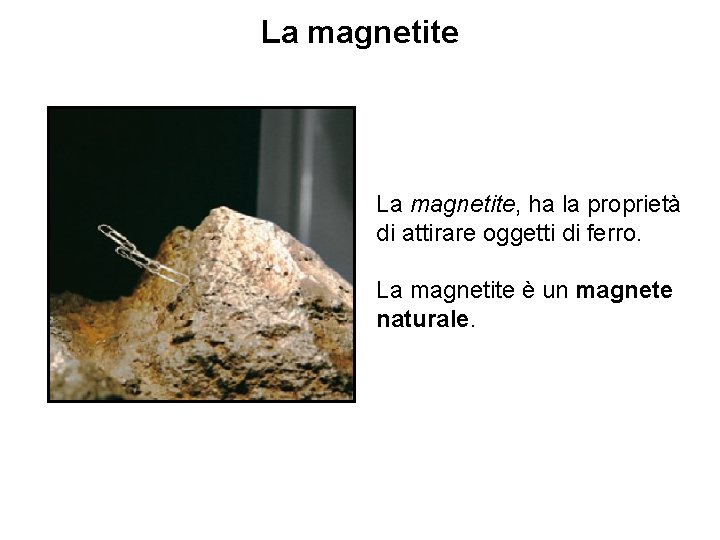

La magnetite, ha la proprietà di attirare oggetti di ferro. La magnetite è un

La magnetite, ha la proprietà di attirare oggetti di ferro. La magnetite è un magnete naturale.

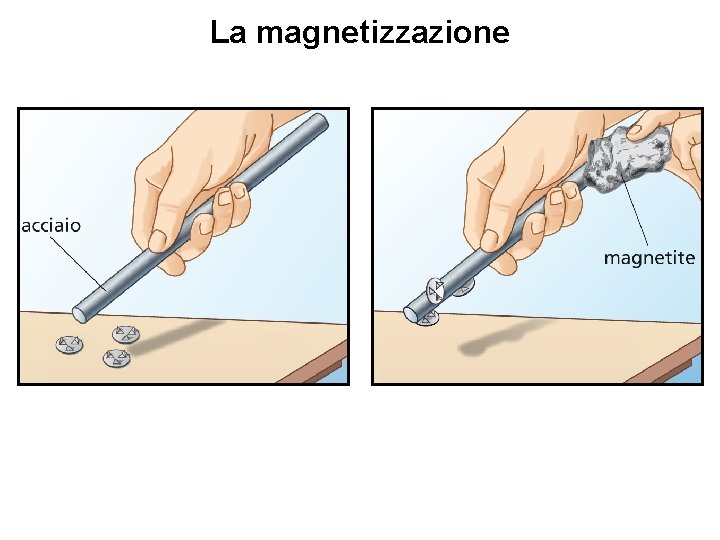

La magnetizzazione

La magnetizzazione

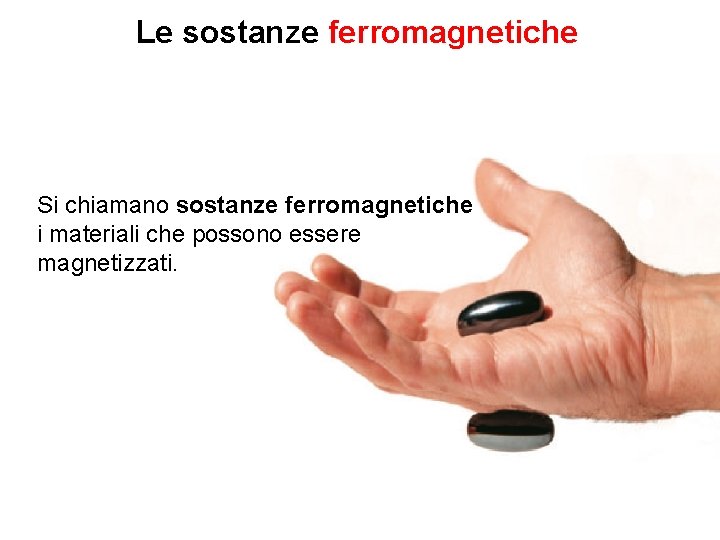

Le sostanze ferromagnetiche Si chiamano sostanze ferromagnetiche i materiali che possono essere magnetizzati.

Le sostanze ferromagnetiche Si chiamano sostanze ferromagnetiche i materiali che possono essere magnetizzati.

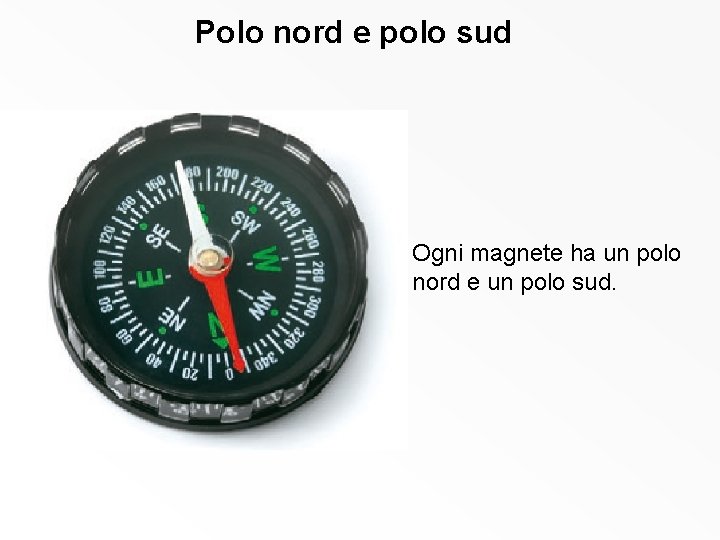

Polo nord e polo sud Ogni magnete ha un polo nord e un polo

Polo nord e polo sud Ogni magnete ha un polo nord e un polo sud.

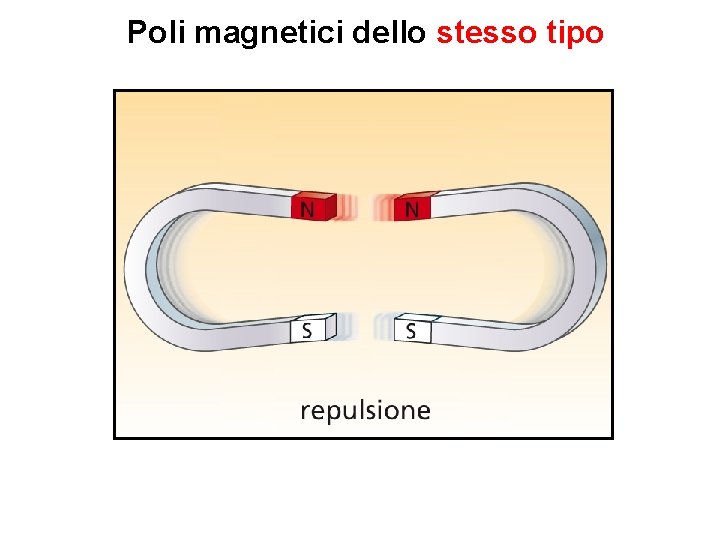

Poli magnetici dello stesso tipo

Poli magnetici dello stesso tipo

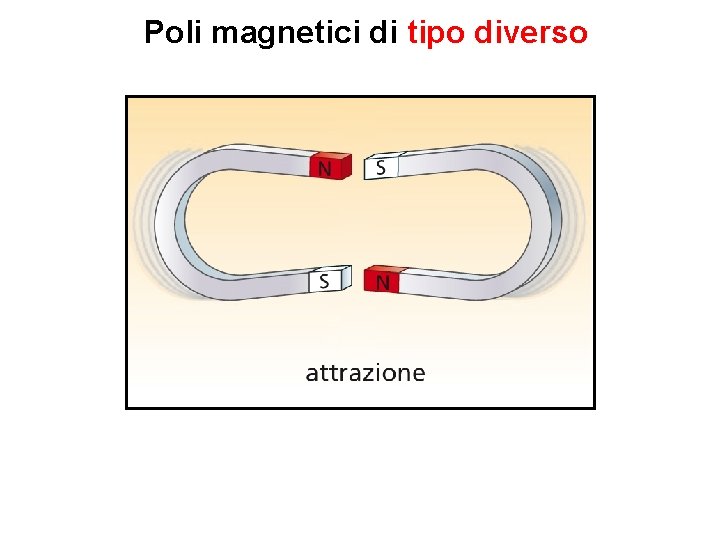

Poli magnetici di tipo diverso

Poli magnetici di tipo diverso

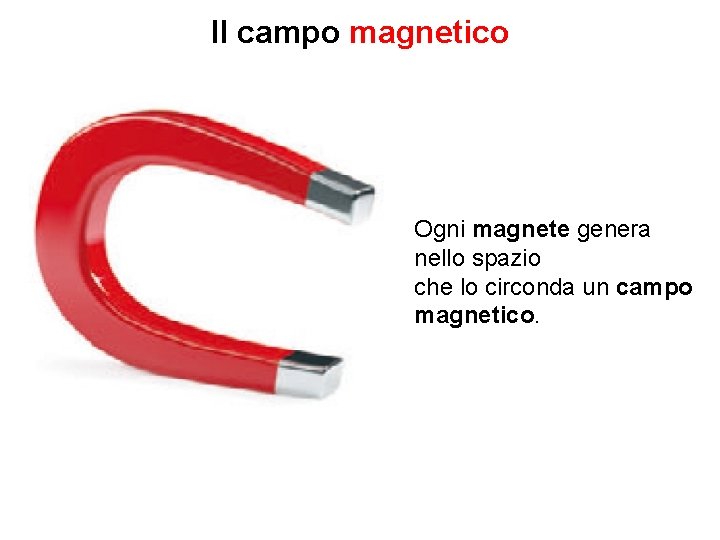

Il campo magnetico Ogni magnete genera nello spazio che lo circonda un campo magnetico.

Il campo magnetico Ogni magnete genera nello spazio che lo circonda un campo magnetico.

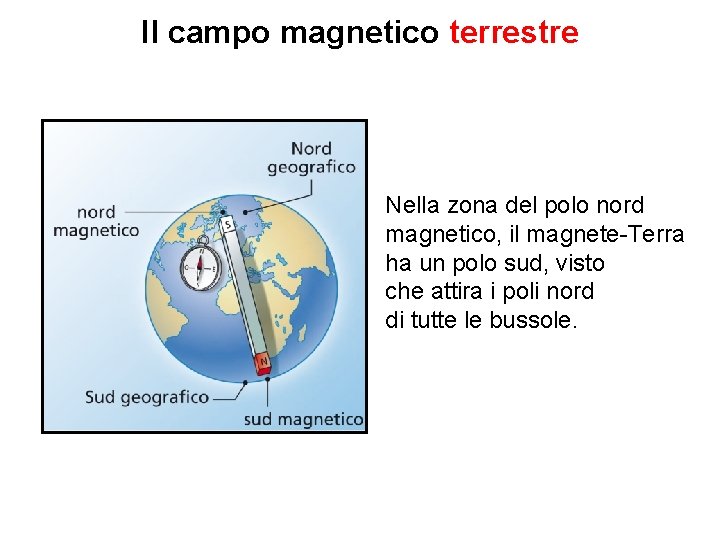

Il campo magnetico terrestre Nella zona del polo nord magnetico, il magnete-Terra ha un

Il campo magnetico terrestre Nella zona del polo nord magnetico, il magnete-Terra ha un polo sud, visto che attira i poli nord di tutte le bussole.

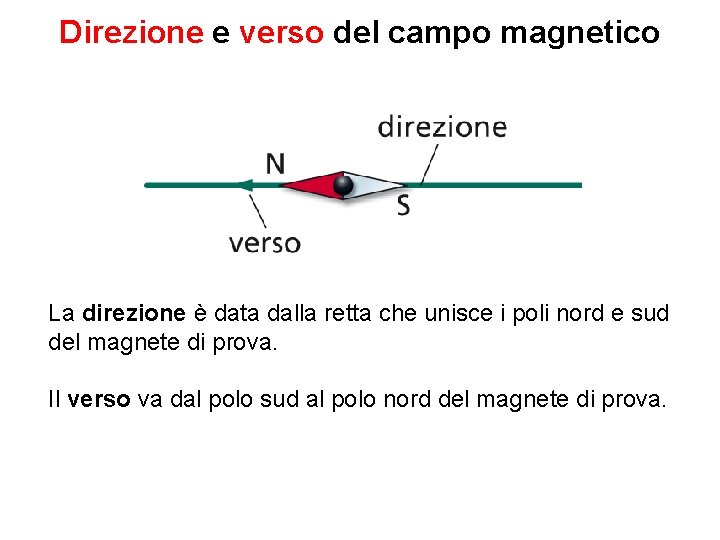

Direzione e verso del campo magnetico La direzione è data dalla retta che unisce

Direzione e verso del campo magnetico La direzione è data dalla retta che unisce i poli nord e sud del magnete di prova. Il verso va dal polo sud al polo nord del magnete di prova.

Le linee del campo magnetico (1)

Le linee del campo magnetico (1)

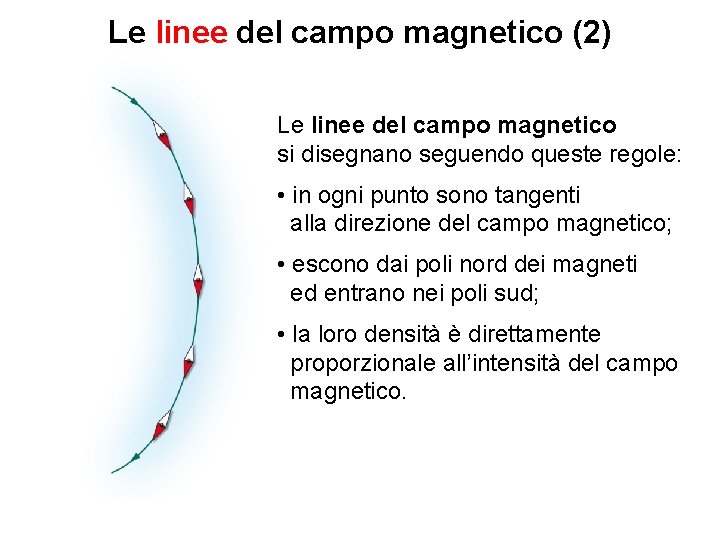

Le linee del campo magnetico (2) Le linee del campo magnetico si disegnano seguendo

Le linee del campo magnetico (2) Le linee del campo magnetico si disegnano seguendo queste regole: • in ogni punto sono tangenti alla direzione del campo magnetico; • escono dai poli nord dei magneti ed entrano nei poli sud; • la loro densità è direttamente proporzionale all’intensità del campo magnetico.

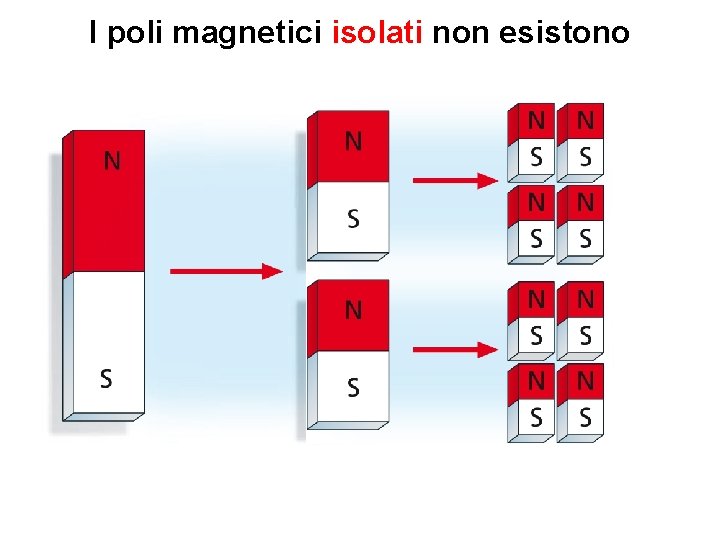

I poli magnetici isolati non esistono

I poli magnetici isolati non esistono

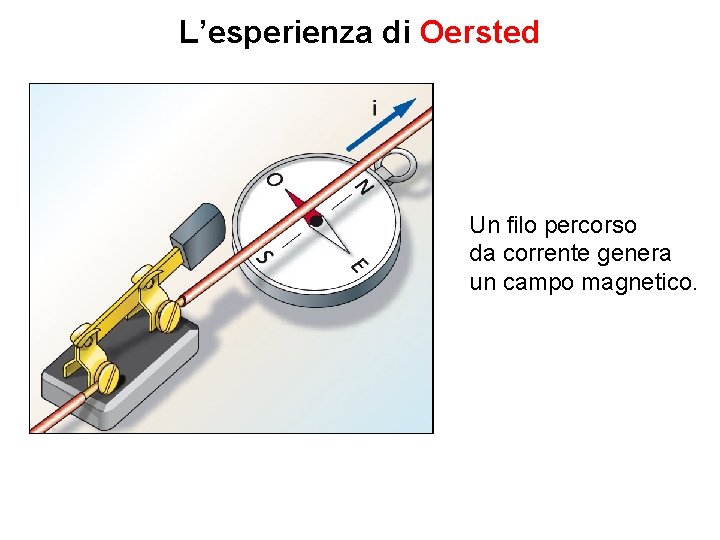

L’esperienza di Oersted Un filo percorso da corrente genera un campo magnetico.

L’esperienza di Oersted Un filo percorso da corrente genera un campo magnetico.

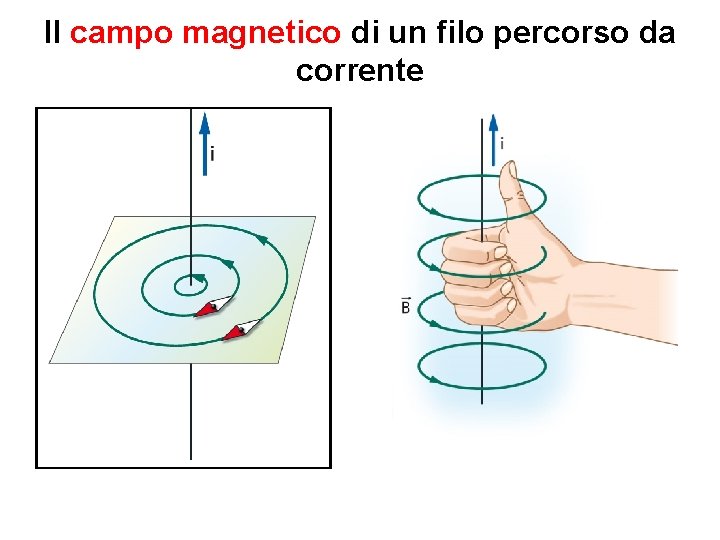

Il campo magnetico di un filo percorso da corrente

Il campo magnetico di un filo percorso da corrente

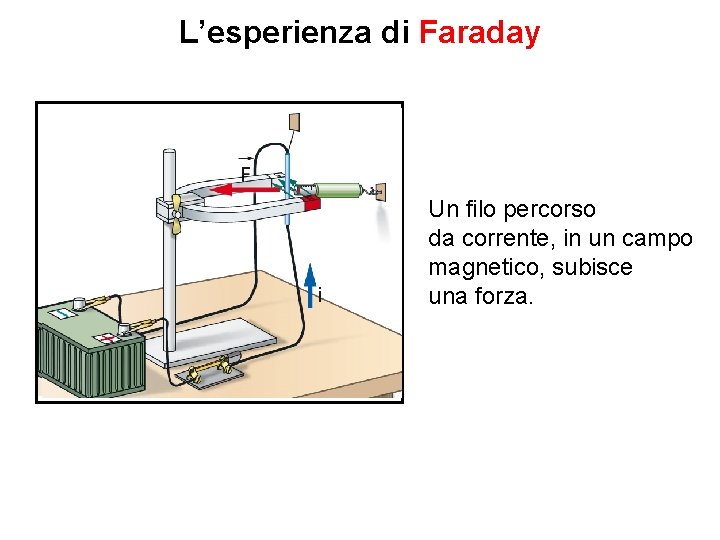

L’esperienza di Faraday Un filo percorso da corrente, in un campo magnetico, subisce una

L’esperienza di Faraday Un filo percorso da corrente, in un campo magnetico, subisce una forza.

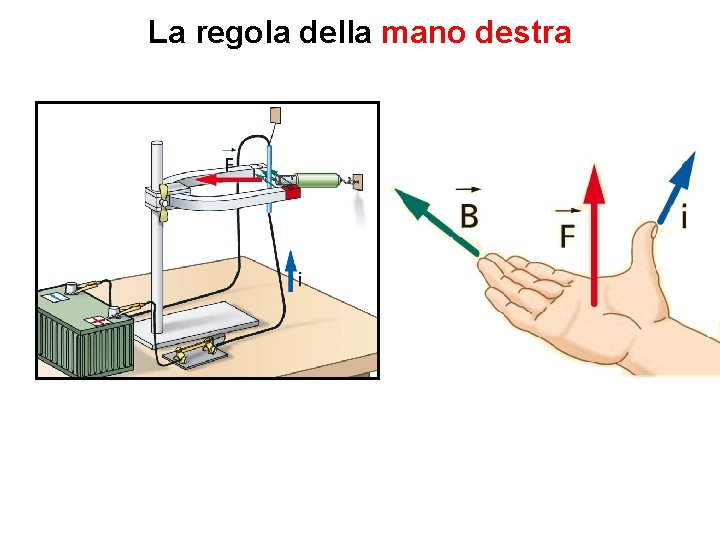

La regola della mano destra

La regola della mano destra

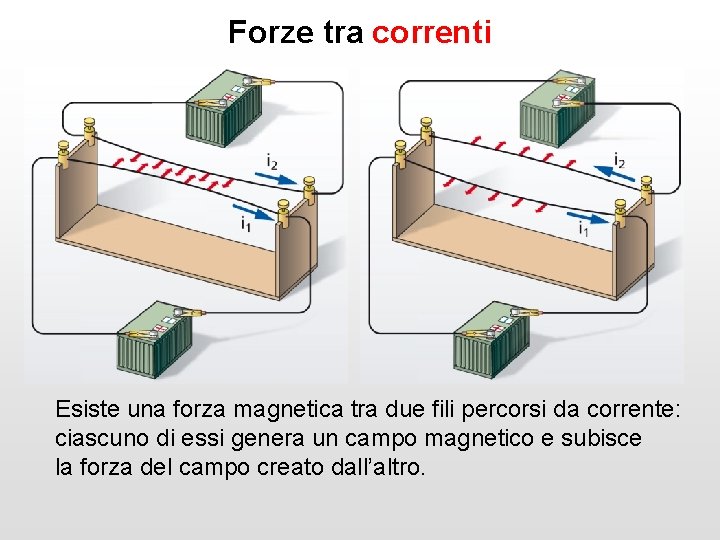

Forze tra correnti Esiste una forza magnetica tra due fili percorsi da corrente: ciascuno

Forze tra correnti Esiste una forza magnetica tra due fili percorsi da corrente: ciascuno di essi genera un campo magnetico e subisce la forza del campo creato dall’altro.

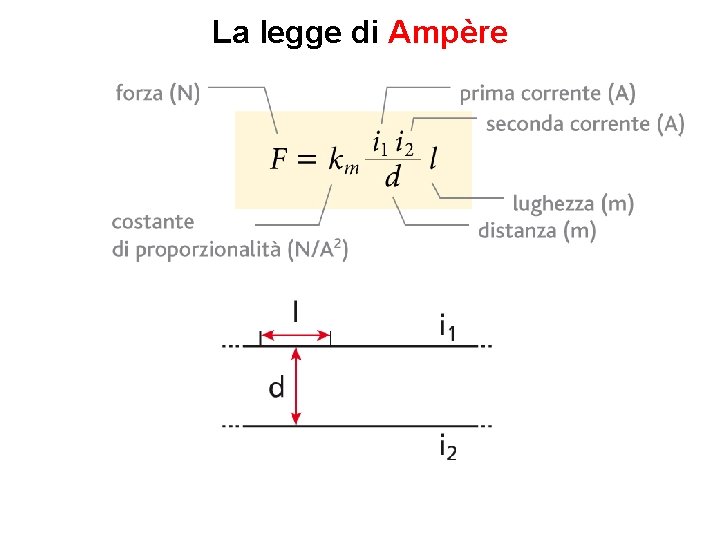

La legge di Ampère

La legge di Ampère

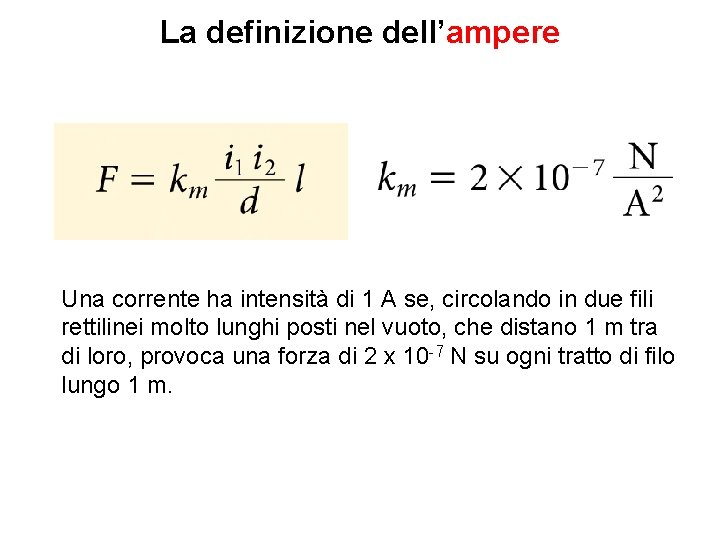

La definizione dell’ampere Una corrente ha intensità di 1 A se, circolando in due

La definizione dell’ampere Una corrente ha intensità di 1 A se, circolando in due fili rettilinei molto lunghi posti nel vuoto, che distano 1 m tra di loro, provoca una forza di 2 x 10 -7 N su ogni tratto di filo lungo 1 m.

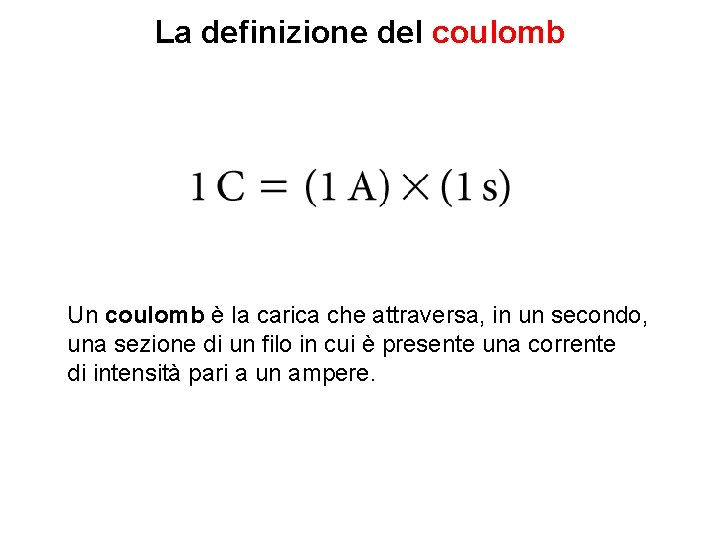

La definizione del coulomb Un coulomb è la carica che attraversa, in un secondo,

La definizione del coulomb Un coulomb è la carica che attraversa, in un secondo, una sezione di un filo in cui è presente una corrente di intensità pari a un ampere.

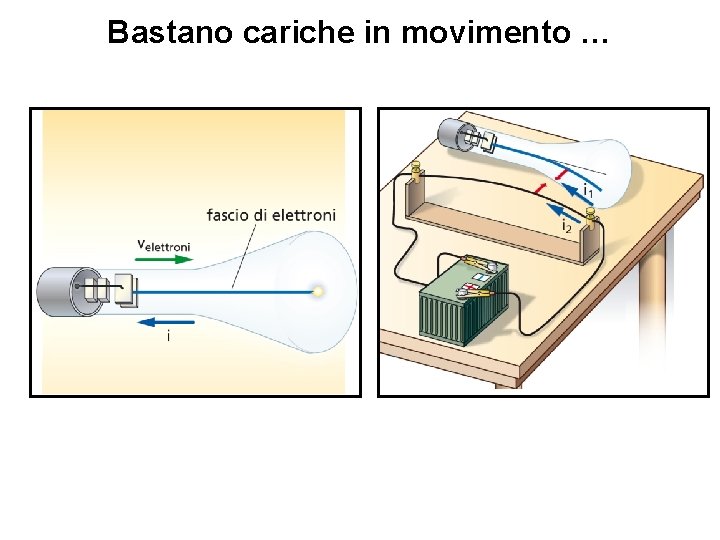

Bastano cariche in movimento …

Bastano cariche in movimento …

I “magneti microscopici”

I “magneti microscopici”

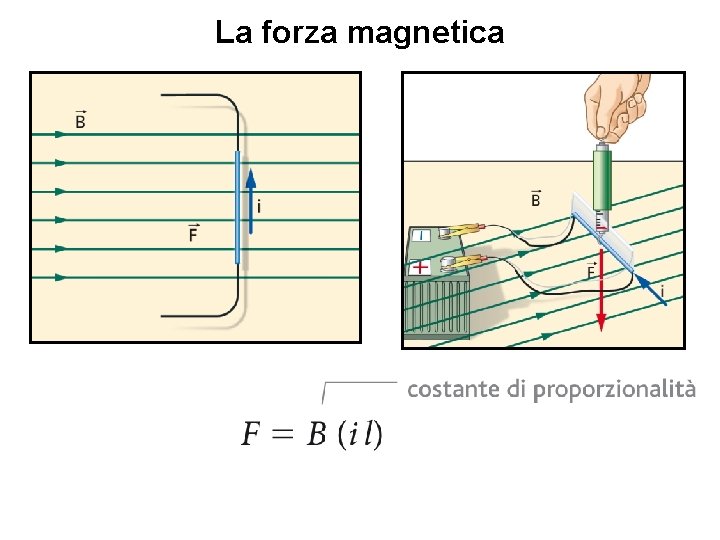

La forza magnetica

La forza magnetica

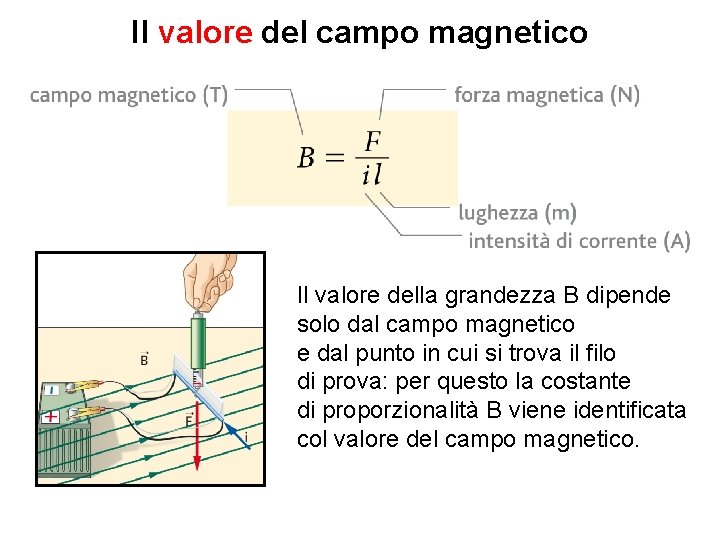

Il valore del campo magnetico Il valore della grandezza B dipende solo dal campo

Il valore del campo magnetico Il valore della grandezza B dipende solo dal campo magnetico e dal punto in cui si trova il filo di prova: per questo la costante di proporzionalità B viene identificata col valore del campo magnetico.

Il tesla Nel Sistema Internazionale l’unità di misura del campo magnetico è detta tesla

Il tesla Nel Sistema Internazionale l’unità di misura del campo magnetico è detta tesla (T).

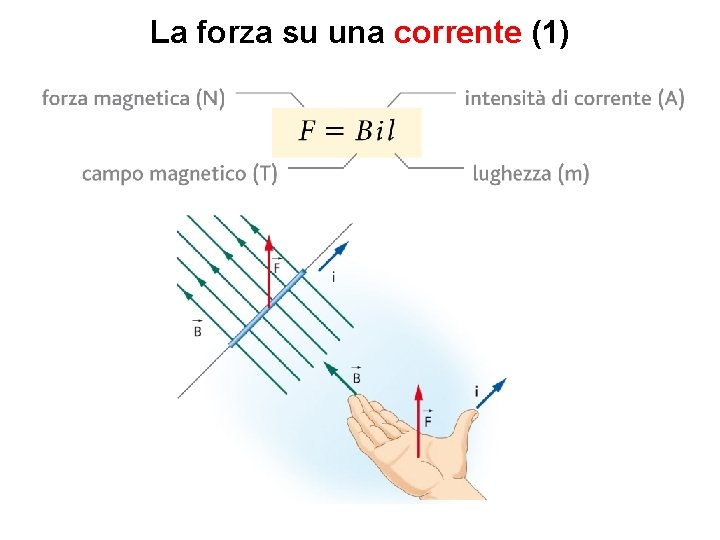

La forza su una corrente (1)

La forza su una corrente (1)

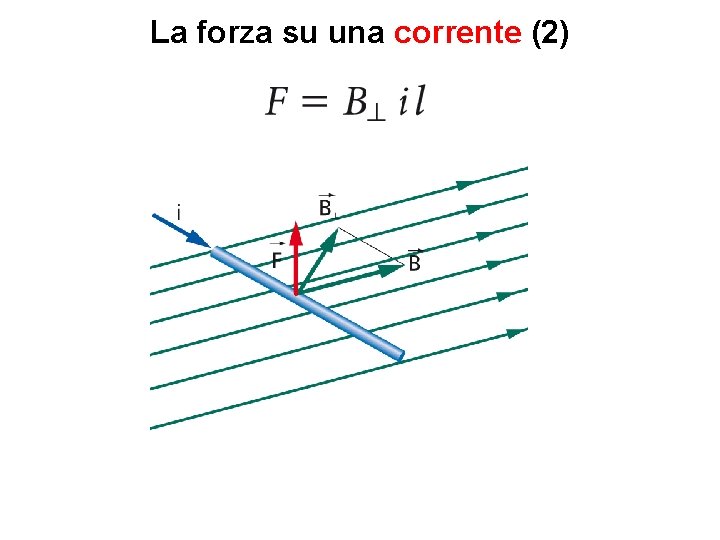

La forza su una corrente (2)

La forza su una corrente (2)

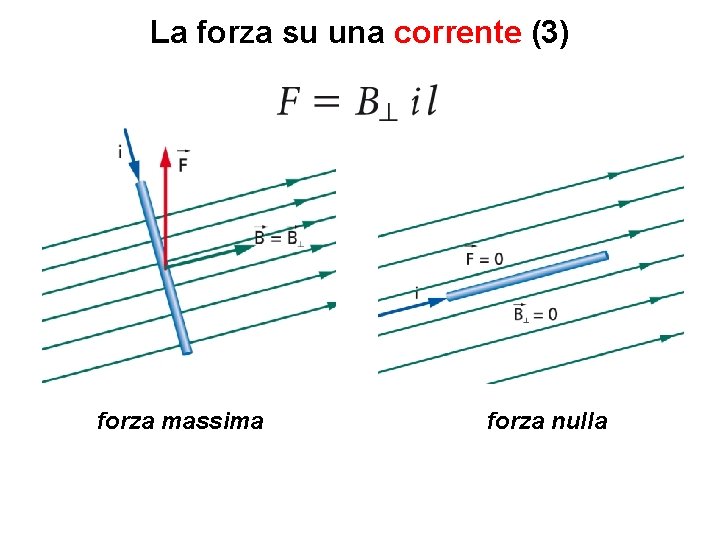

La forza su una corrente (3) forza massima forza nulla

La forza su una corrente (3) forza massima forza nulla

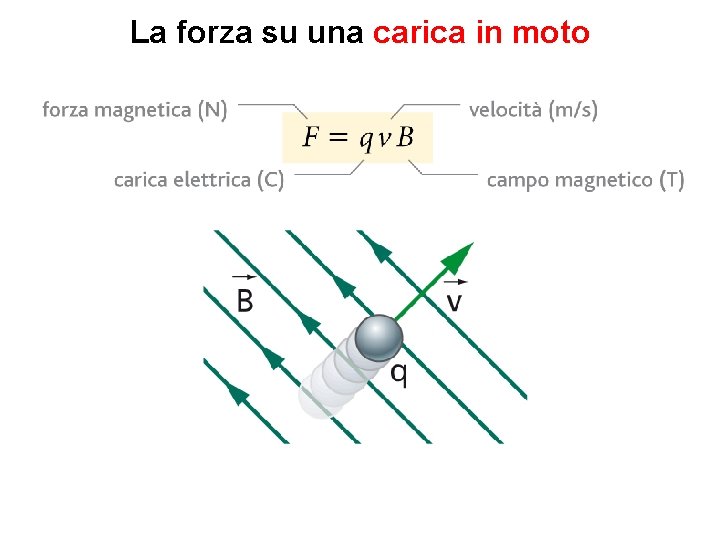

La forza su una carica in moto

La forza su una carica in moto

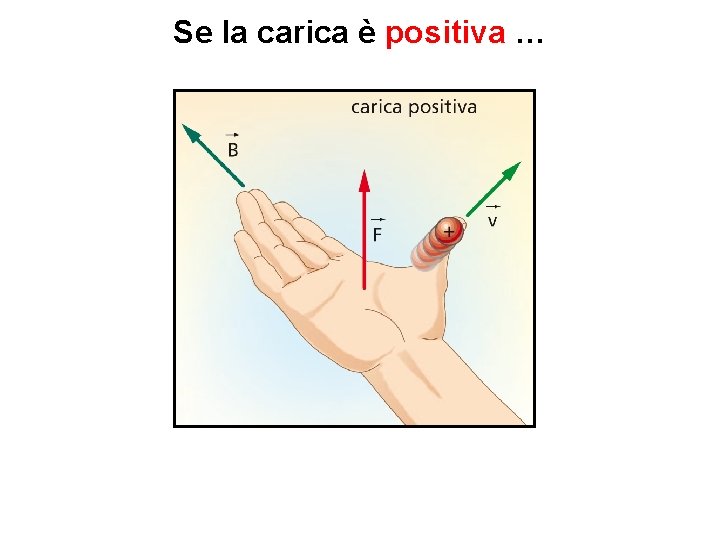

Se la carica è positiva …

Se la carica è positiva …

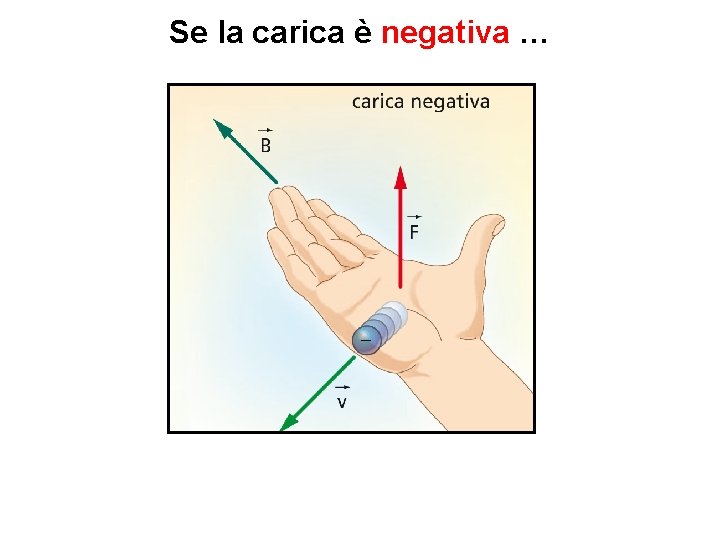

Se la carica è negativa …

Se la carica è negativa …

Il moto di una carica in un campo magnetico Una carica puntiforme che entra

Il moto di una carica in un campo magnetico Una carica puntiforme che entra in un campo magnetico in direzione perpendicolare alle sue linee di campo, si muove di moto circolare uniforme.

Il raggio della traiettoria

Il raggio della traiettoria

Il campo magnetico di un filo

Il campo magnetico di un filo

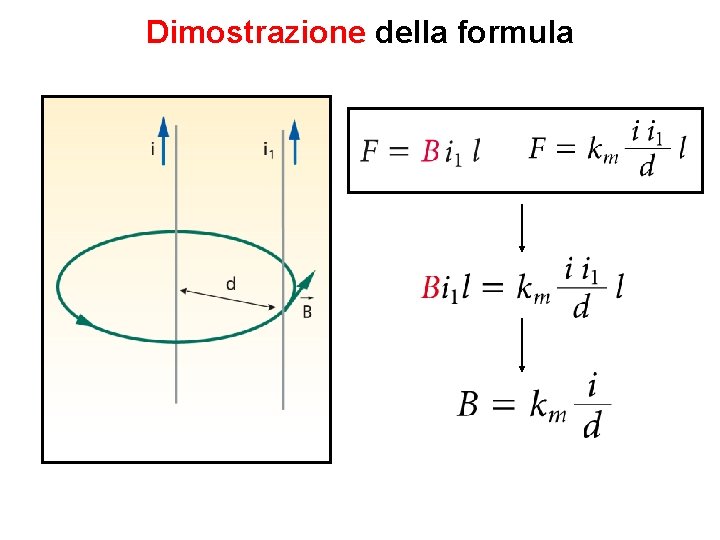

Dimostrazione della formula

Dimostrazione della formula

Il campo magnetico in un solenoide

Il campo magnetico in un solenoide

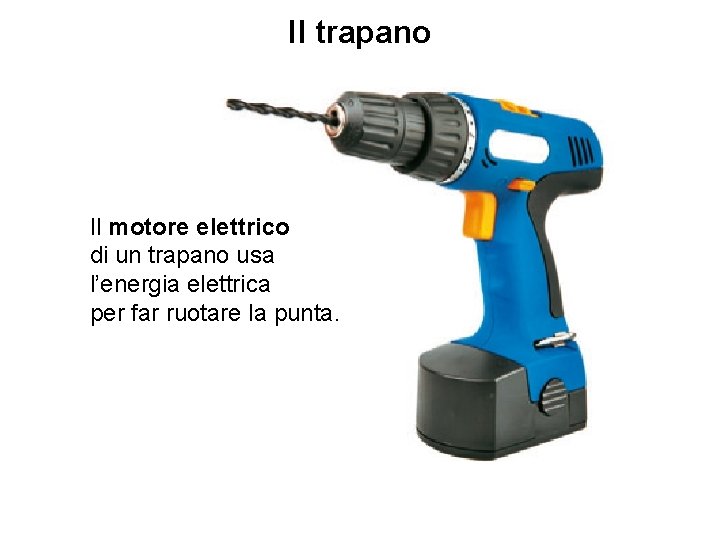

Il trapano Il motore elettrico di un trapano usa l’energia elettrica per far ruotare

Il trapano Il motore elettrico di un trapano usa l’energia elettrica per far ruotare la punta.

Il motore elettrico (1) I motori elettrici usano la forza magnetica esercitata su un

Il motore elettrico (1) I motori elettrici usano la forza magnetica esercitata su un conduttore per compiere lavoro.

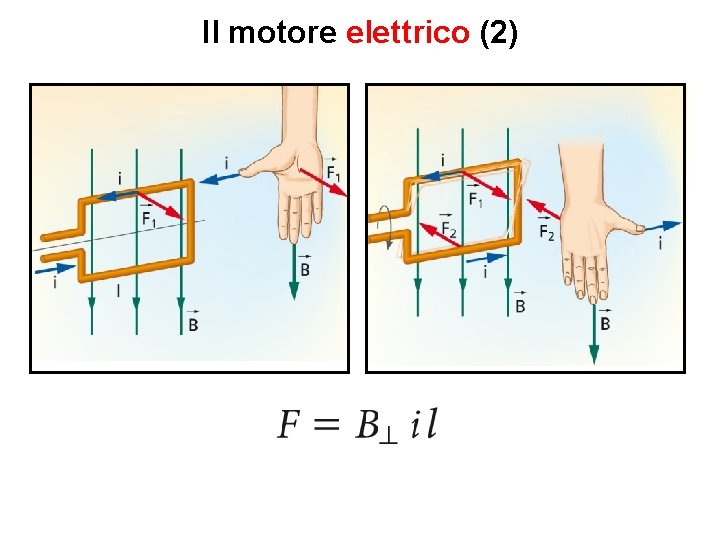

Il motore elettrico (2)

Il motore elettrico (2)

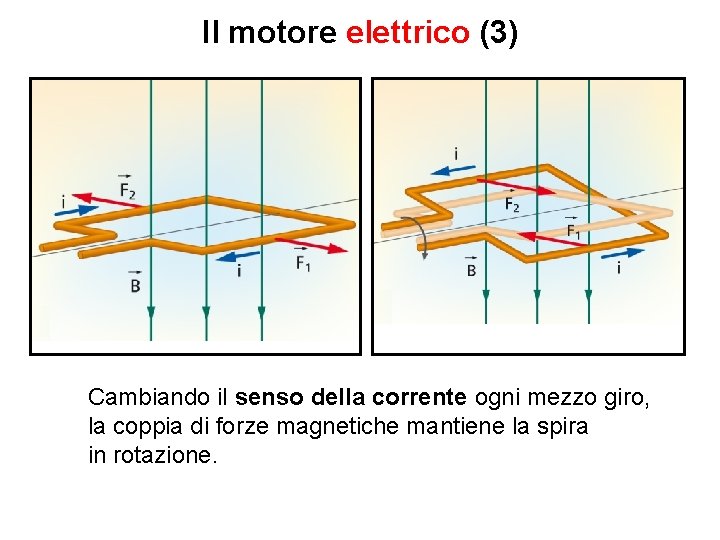

Il motore elettrico (3) Cambiando il senso della corrente ogni mezzo giro, la coppia

Il motore elettrico (3) Cambiando il senso della corrente ogni mezzo giro, la coppia di forze magnetiche mantiene la spira in rotazione.

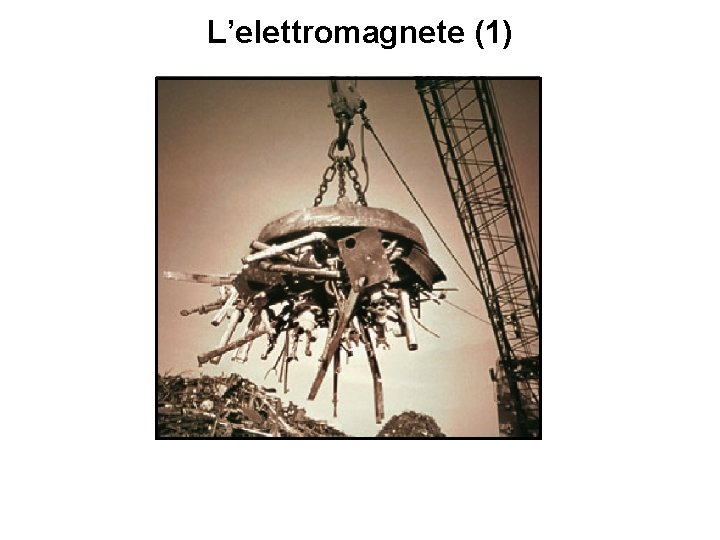

L’elettromagnete (1)

L’elettromagnete (1)

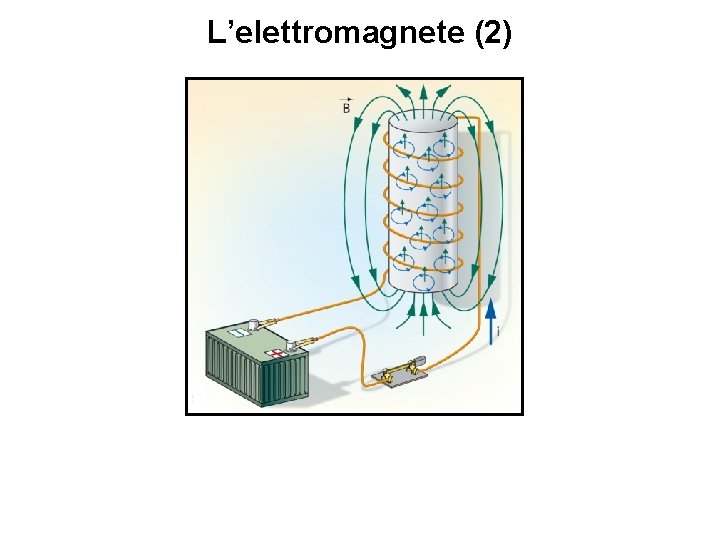

L’elettromagnete (2)

L’elettromagnete (2)

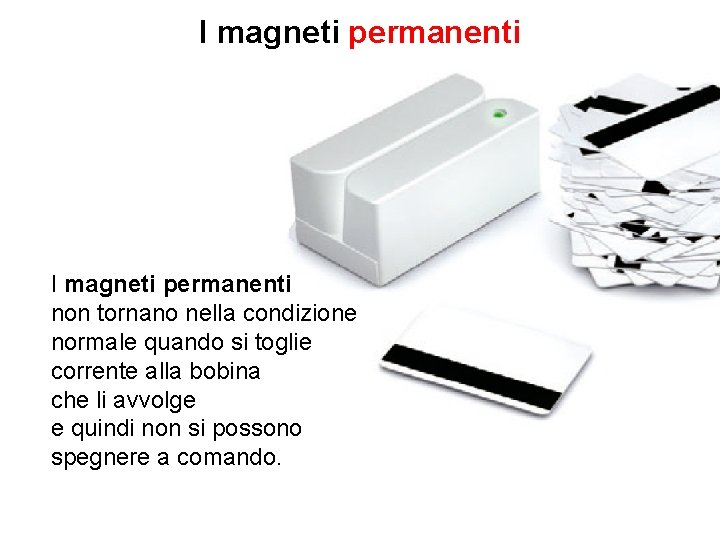

I magneti permanenti non tornano nella condizione normale quando si toglie corrente alla bobina

I magneti permanenti non tornano nella condizione normale quando si toglie corrente alla bobina che li avvolge e quindi non si possono spegnere a comando.
