IIIIV MODEL DATA RELASIONAL Pengertian Basis Data Relasional

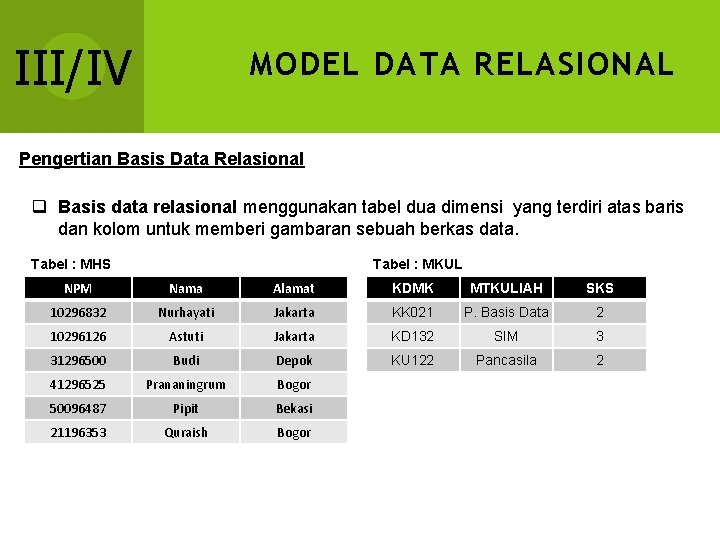

III/IV MODEL DATA RELASIONAL Pengertian Basis Data Relasional q Basis data relasional menggunakan tabel dua dimensi yang terdiri atas baris dan kolom untuk memberi gambaran sebuah berkas data. Tabel : MHS Tabel : MKUL NPM Nama Alamat KDMK MTKULIAH SKS 10296832 Nurhayati Jakarta KK 021 P. Basis Data 2 10296126 Astuti Jakarta KD 132 SIM 3 31296500 Budi Depok KU 122 Pancasila 2 41296525 Prananingrum Bogor 50096487 Pipit Bekasi 21196353 Quraish Bogor

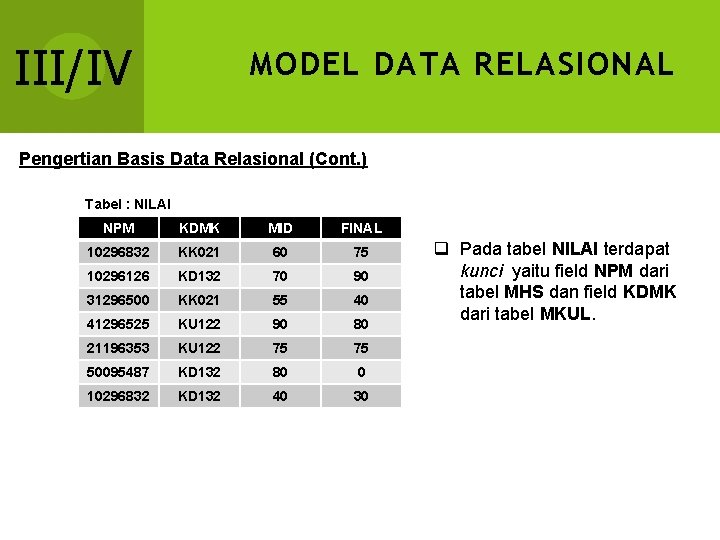

III/IV MODEL DATA RELASIONAL Pengertian Basis Data Relasional (Cont. ) Tabel : NILAI NPM KDMK MID FINAL 10296832 KK 021 60 75 10296126 KD 132 70 90 31296500 KK 021 55 40 41296525 KU 122 90 80 21196353 KU 122 75 75 50095487 KD 132 80 0 10296832 KD 132 40 30 q Pada tabel NILAI terdapat kunci yaitu field NPM dari tabel MHS dan field KDMK dari tabel MKUL.

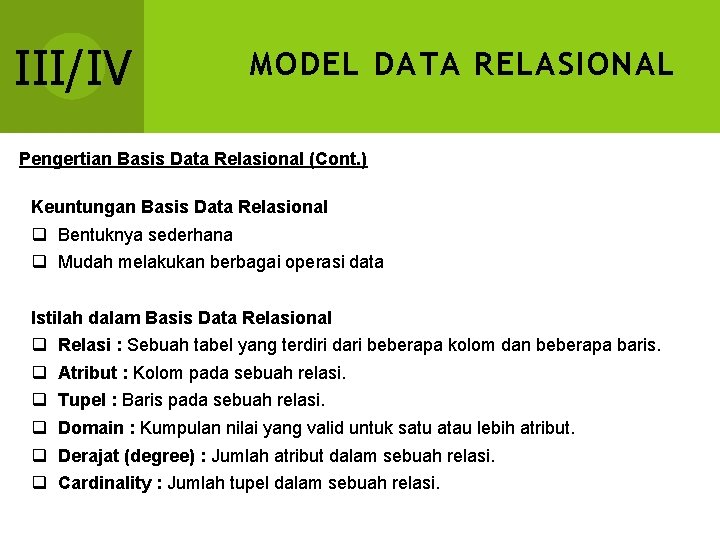

III/IV MODEL DATA RELASIONAL Pengertian Basis Data Relasional (Cont. ) Keuntungan Basis Data Relasional q Bentuknya sederhana q Mudah melakukan berbagai operasi data Istilah dalam Basis Data Relasional q q q Relasi : Sebuah tabel yang terdiri dari beberapa kolom dan beberapa baris. Atribut : Kolom pada sebuah relasi. Tupel : Baris pada sebuah relasi. Domain : Kumpulan nilai yang valid untuk satu atau lebih atribut. Derajat (degree) : Jumlah atribut dalam sebuah relasi. Cardinality : Jumlah tupel dalam sebuah relasi.

III/IV MODEL DATA RELASIONAL Pengertian Basis Data Relasional (Cont. ) Atribut Relasi Tabel : MHS NPM Nama Alamat 10296832 Nurhayati Jakarta 10296126 Astuti Jakarta 31296500 Budi Depok 41296525 Prananingrum Bogor 50096487 Pipit Bekasi 21196353 Quraish Bogor Domain Derajat (Degree) = 3 Atribut Tupel Cardinality = 6 Tupel

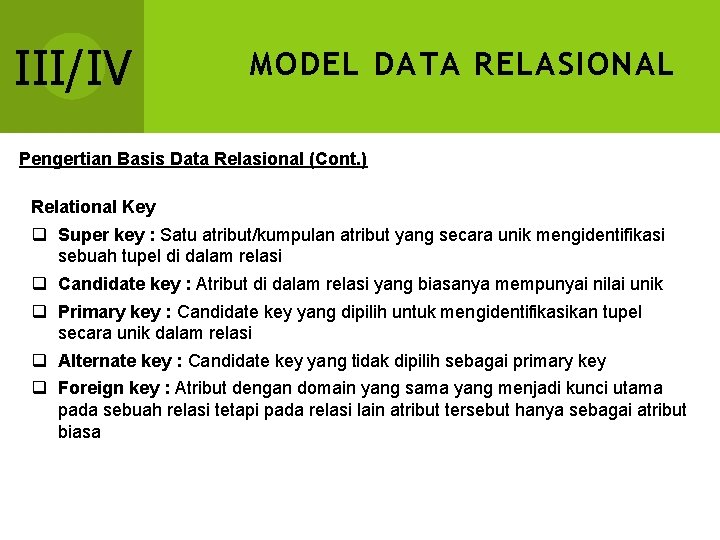

III/IV MODEL DATA RELASIONAL Pengertian Basis Data Relasional (Cont. ) Relational Key q Super key : Satu atribut/kumpulan atribut yang secara unik mengidentifikasi sebuah tupel di dalam relasi q Candidate key : Atribut di dalam relasi yang biasanya mempunyai nilai unik q Primary key : Candidate key yang dipilih untuk mengidentifikasikan tupel secara unik dalam relasi q Alternate key : Candidate key yang tidak dipilih sebagai primary key q Foreign key : Atribut dengan domain yang sama yang menjadi kunci utama pada sebuah relasi tetapi pada relasi lain atribut tersebut hanya sebagai atribut biasa

III/IV MODEL DATA RELASIONAL Pengertian Basis Data Relasional (Cont. ) Primary Key Alternate Key Tabel : MHS NPM Nama Alamat 10296832 Nurhayati Jakarta 10296126 Astuti Jakarta 31296500 Budi Depok 41296525 Prananingrum Bogor 50096487 Pipit Bekasi 21196353 Quraish Bogor Candidate Key

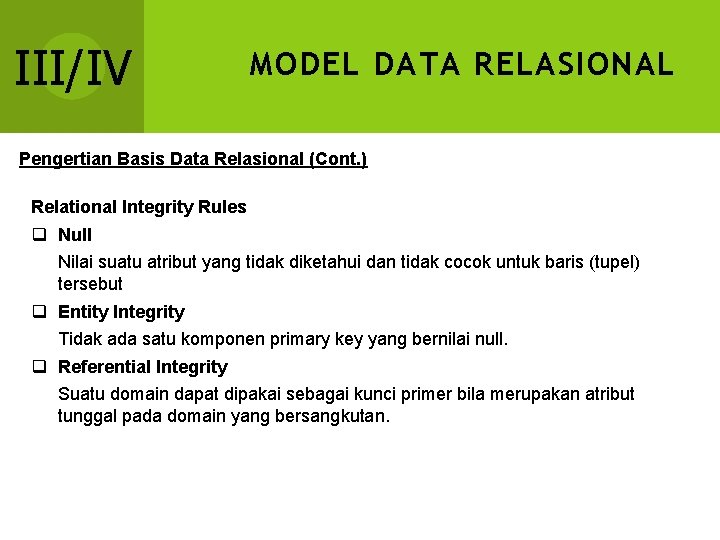

III/IV MODEL DATA RELASIONAL Pengertian Basis Data Relasional (Cont. ) Relational Integrity Rules q Null Nilai suatu atribut yang tidak diketahui dan tidak cocok untuk baris (tupel) tersebut q Entity Integrity Tidak ada satu komponen primary key yang bernilai null. q Referential Integrity Suatu domain dapat dipakai sebagai kunci primer bila merupakan atribut tunggal pada domain yang bersangkutan.

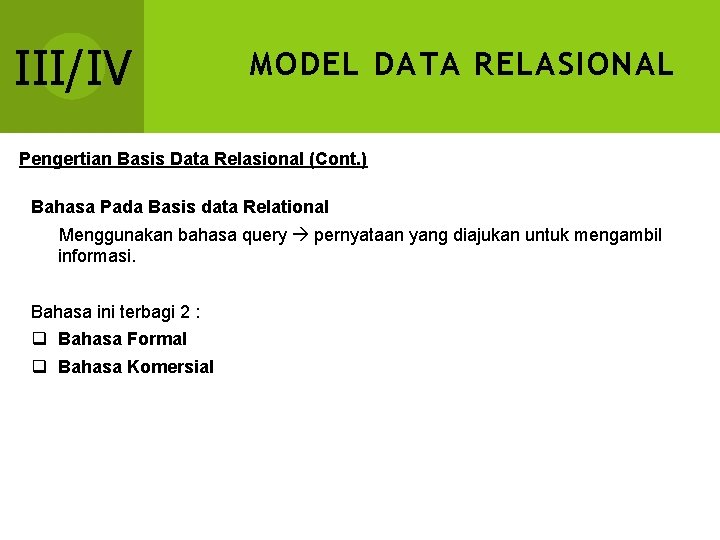

III/IV MODEL DATA RELASIONAL Pengertian Basis Data Relasional (Cont. ) Bahasa Pada Basis data Relational Menggunakan bahasa query pernyataan yang diajukan untuk mengambil informasi. Bahasa ini terbagi 2 : q Bahasa Formal q Bahasa Komersial

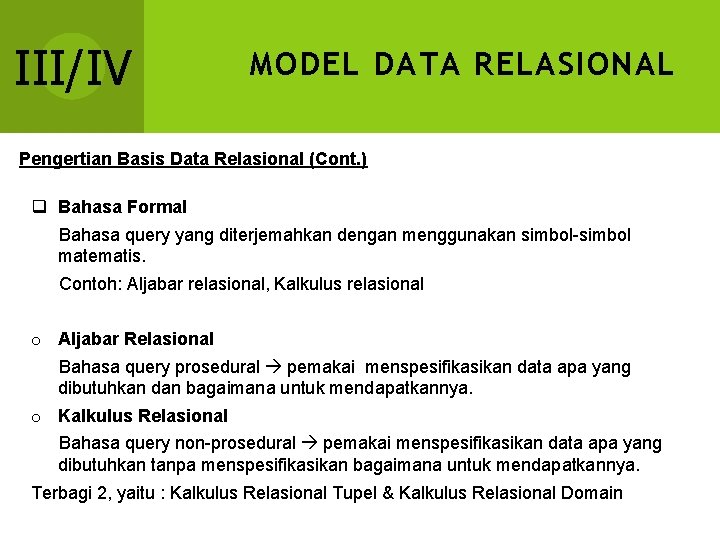

III/IV MODEL DATA RELASIONAL Pengertian Basis Data Relasional (Cont. ) q Bahasa Formal Bahasa query yang diterjemahkan dengan menggunakan simbol-simbol matematis. Contoh: Aljabar relasional, Kalkulus relasional o Aljabar Relasional Bahasa query prosedural pemakai menspesifikasikan data apa yang dibutuhkan dan bagaimana untuk mendapatkannya. o Kalkulus Relasional Bahasa query non-prosedural pemakai menspesifikasikan data apa yang dibutuhkan tanpa menspesifikasikan bagaimana untuk mendapatkannya. Terbagi 2, yaitu : Kalkulus Relasional Tupel & Kalkulus Relasional Domain

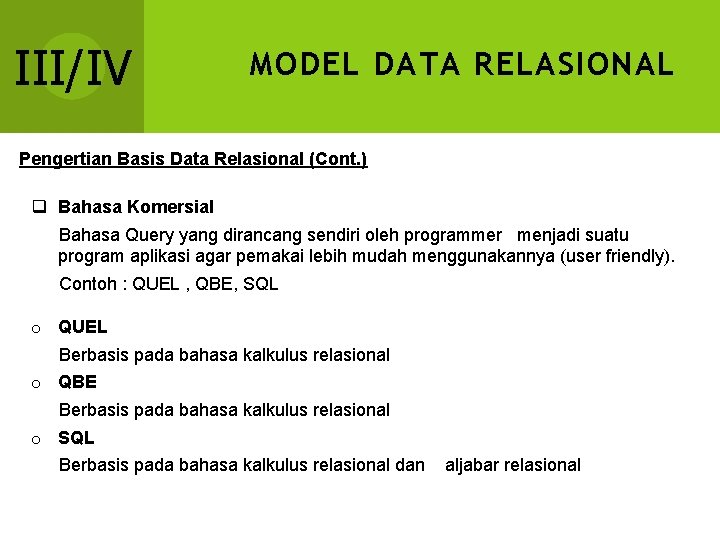

III/IV MODEL DATA RELASIONAL Pengertian Basis Data Relasional (Cont. ) q Bahasa Komersial Bahasa Query yang dirancang sendiri oleh programmer menjadi suatu program aplikasi agar pemakai lebih mudah menggunakannya (user friendly). Contoh : QUEL , QBE, SQL o QUEL Berbasis pada bahasa kalkulus relasional o QBE Berbasis pada bahasa kalkulus relasional o SQL Berbasis pada bahasa kalkulus relasional dan aljabar relasional

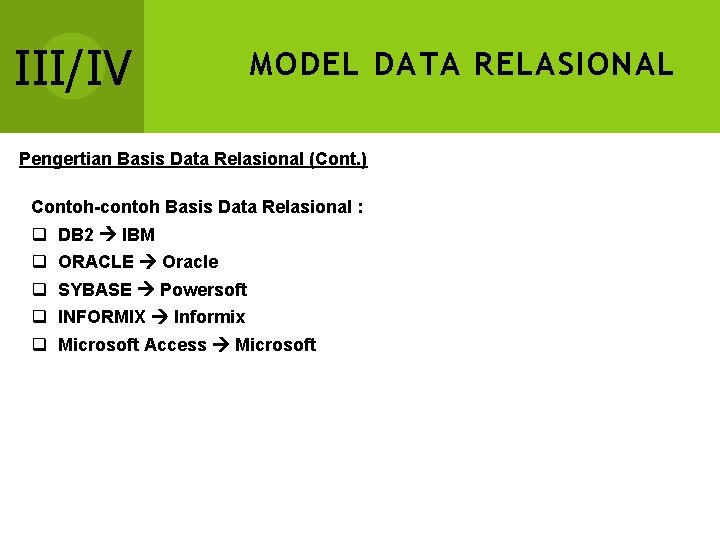

III/IV MODEL DATA RELASIONAL Pengertian Basis Data Relasional (Cont. ) Contoh-contoh Basis Data Relasional : q q q DB 2 IBM ORACLE Oracle SYBASE Powersoft INFORMIX Informix Microsoft Access Microsoft
