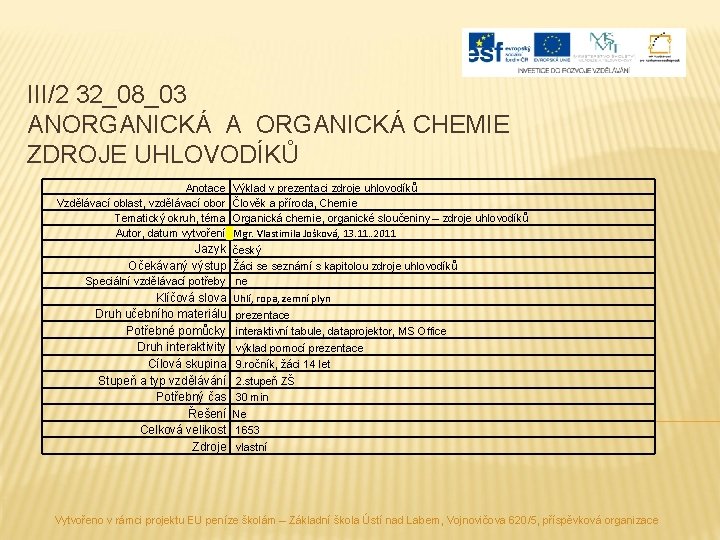

III/2 32_08_03 ANORGANICKÁ A ORGANICKÁ CHEMIE ZDROJE UHLOVODÍKŮ Anotace Vzdělávací oblast, vzdělávací obor Tematický okruh, téma Autor, datum vytvoření Výklad v prezentaci zdroje uhlovodíků Člověk a příroda, Chemie Organická chemie, organické sloučeniny – zdroje uhlovodíků Mgr. Vlastimila Jošková, 13. 11. . 2011 Jazyk český Očekávaný výstup Žáci se seznámí s kapitolou zdroje uhlovodíků Speciální vzdělávací potřeby ne Klíčová slova Uhlí, ropa, zemní plyn Druh učebního materiálu Potřebné pomůcky Druh interaktivity Cílová skupina Stupeň a typ vzdělávání Potřebný čas Řešení Celková velikost Zdroje prezentace interaktivní tabule, dataprojektor, MS Office výklad pomocí prezentace 9. ročník, žáci 14 let 2. stupeň ZŠ 30 min Ne 1653 vlastní Vytvořeno v rámci projektu EU peníze školám – Základní škola Ústí nad Labem, Vojnovičova 620/5, příspěvková organizace

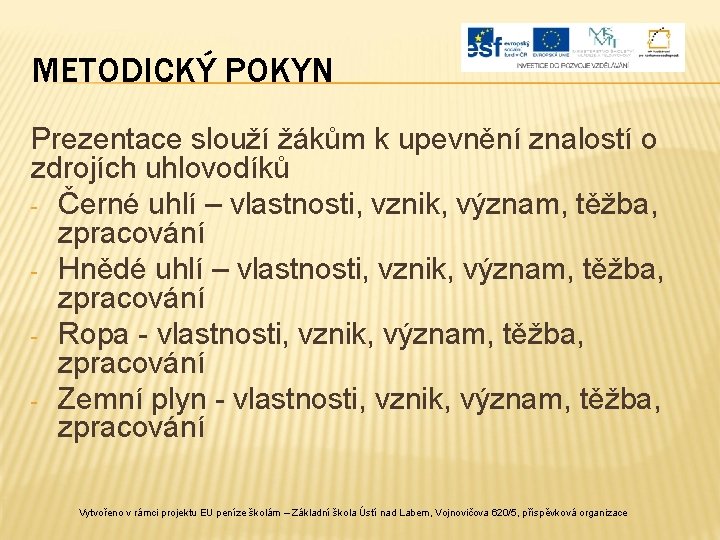

METODICKÝ POKYN Prezentace slouží žákům k upevnění znalostí o zdrojích uhlovodíků - Černé uhlí – vlastnosti, vznik, význam, těžba, zpracování - Hnědé uhlí – vlastnosti, vznik, význam, těžba, zpracování - Ropa - vlastnosti, vznik, význam, těžba, zpracování - Zemní plyn - vlastnosti, vznik, význam, těžba, zpracování Vytvořeno v rámci projektu EU peníze školám – Základní škola Ústí nad Labem, Vojnovičova 620/5, příspěvková organizace

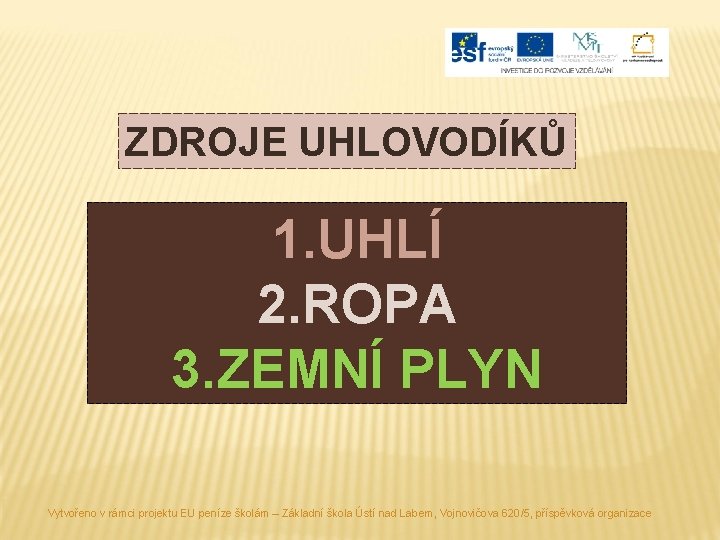

ZDROJE UHLOVODÍKŮ 1. UHLÍ 2. ROPA 3. ZEMNÍ PLYN Vytvořeno v rámci projektu EU peníze školám – Základní škola Ústí nad Labem, Vojnovičova 620/5, příspěvková organizace

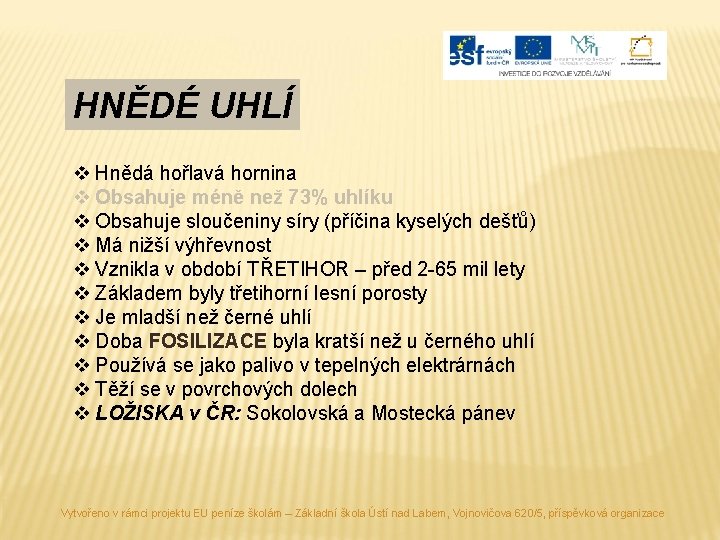

HNĚDÉ UHLÍ v Hnědá hořlavá hornina v Obsahuje méně než 73% uhlíku v Obsahuje sloučeniny síry (příčina kyselých dešťů) v Má nižší výhřevnost v Vznikla v období TŘETIHOR – před 2 -65 mil lety v Základem byly třetihorní lesní porosty v Je mladší než černé uhlí v Doba FOSILIZACE byla kratší než u černého uhlí v Používá se jako palivo v tepelných elektrárnách v Těží se v povrchových dolech v LOŽISKA v ČR: Sokolovská a Mostecká pánev Vytvořeno v rámci projektu EU peníze školám – Základní škola Ústí nad Labem, Vojnovičova 620/5, příspěvková organizace

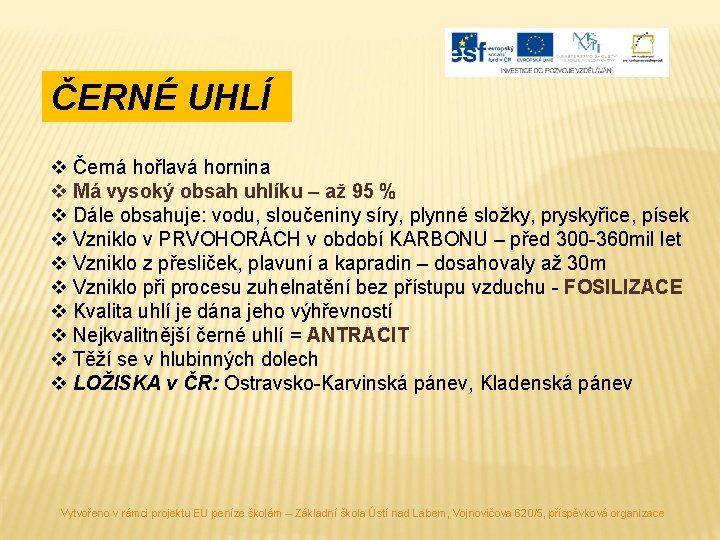

ČERNÉ UHLÍ v Černá hořlavá hornina v Má vysoký obsah uhlíku – až 95 % v Dále obsahuje: vodu, sloučeniny síry, plynné složky, pryskyřice, písek v Vzniklo v PRVOHORÁCH v období KARBONU – před 300 -360 mil let v Vzniklo z přesliček, plavuní a kapradin – dosahovaly až 30 m v Vzniklo při procesu zuhelnatění bez přístupu vzduchu - FOSILIZACE v Kvalita uhlí je dána jeho výhřevností v Nejkvalitnější černé uhlí = ANTRACIT v Těží se v hlubinných dolech v LOŽISKA v ČR: Ostravsko-Karvinská pánev, Kladenská pánev Vytvořeno v rámci projektu EU peníze školám – Základní škola Ústí nad Labem, Vojnovičova 620/5, příspěvková organizace

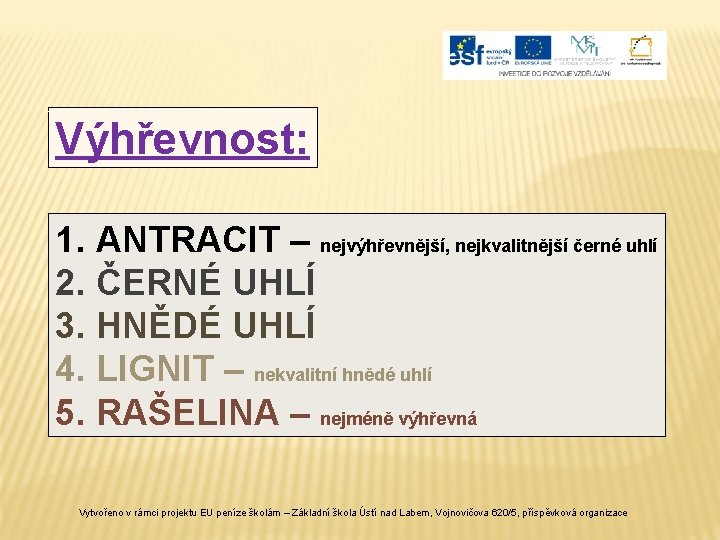

Výhřevnost: 1. ANTRACIT – nejvýhřevnější, nejkvalitnější černé uhlí 2. ČERNÉ UHLÍ 3. HNĚDÉ UHLÍ 4. LIGNIT – nekvalitní hnědé uhlí 5. RAŠELINA – nejméně výhřevná Vytvořeno v rámci projektu EU peníze školám – Základní škola Ústí nad Labem, Vojnovičova 620/5, příspěvková organizace

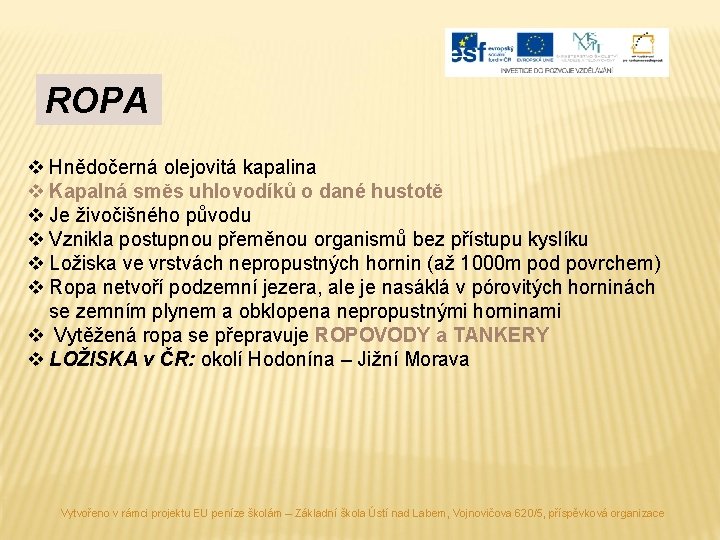

ROPA v Hnědočerná olejovitá kapalina v Kapalná směs uhlovodíků o dané hustotě v Je živočišného původu v Vznikla postupnou přeměnou organismů bez přístupu kyslíku v Ložiska ve vrstvách nepropustných hornin (až 1000 m pod povrchem) v Ropa netvoří podzemní jezera, ale je nasáklá v pórovitých horninách se zemním plynem a obklopena nepropustnými horninami v Vytěžená ropa se přepravuje ROPOVODY a TANKERY v LOŽISKA v ČR: okolí Hodonína – Jižní Morava Vytvořeno v rámci projektu EU peníze školám – Základní škola Ústí nad Labem, Vojnovičova 620/5, příspěvková organizace

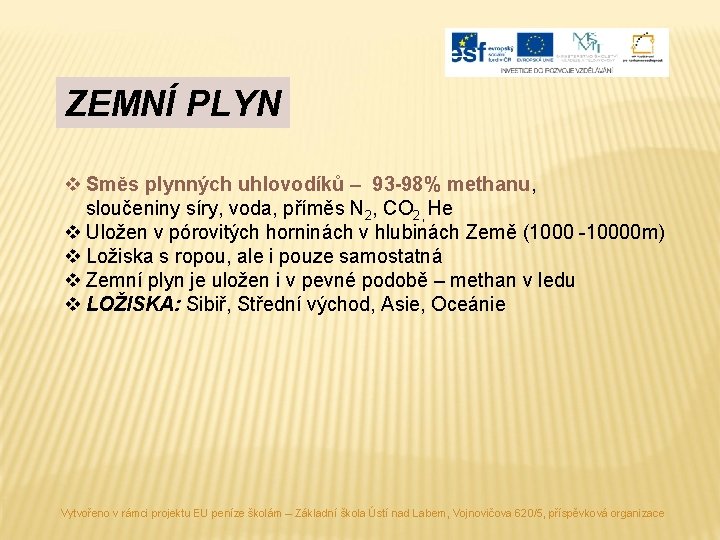

ZEMNÍ PLYN v Směs plynných uhlovodíků – 93 -98% methanu, sloučeniny síry, voda, příměs N 2, CO 2, He v Uložen v pórovitých horninách v hlubinách Země (1000 -10000 m) v Ložiska s ropou, ale i pouze samostatná v Zemní plyn je uložen i v pevné podobě – methan v ledu v LOŽISKA: Sibiř, Střední východ, Asie, Oceánie Vytvořeno v rámci projektu EU peníze školám – Základní škola Ústí nad Labem, Vojnovičova 620/5, příspěvková organizace

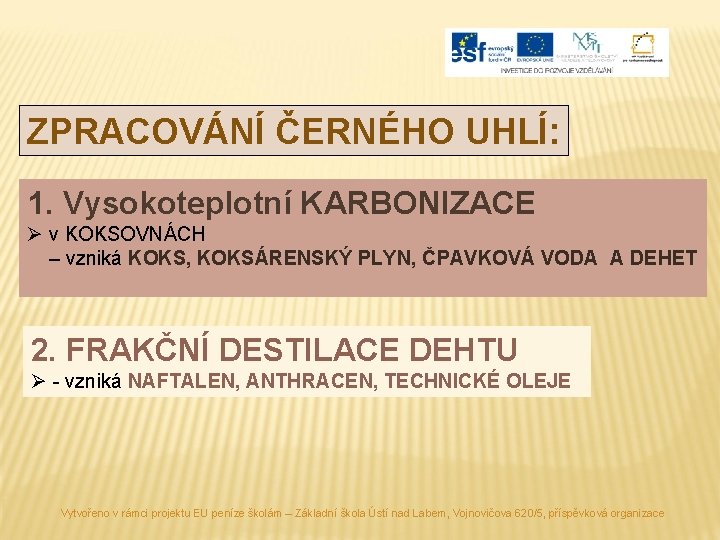

ZPRACOVÁNÍ ČERNÉHO UHLÍ: 1. Vysokoteplotní KARBONIZACE Ø v KOKSOVNÁCH – vzniká KOKS, KOKSÁRENSKÝ PLYN, ČPAVKOVÁ VODA A DEHET 2. FRAKČNÍ DESTILACE DEHTU Ø - vzniká NAFTALEN, ANTHRACEN, TECHNICKÉ OLEJE Vytvořeno v rámci projektu EU peníze školám – Základní škola Ústí nad Labem, Vojnovičova 620/5, příspěvková organizace

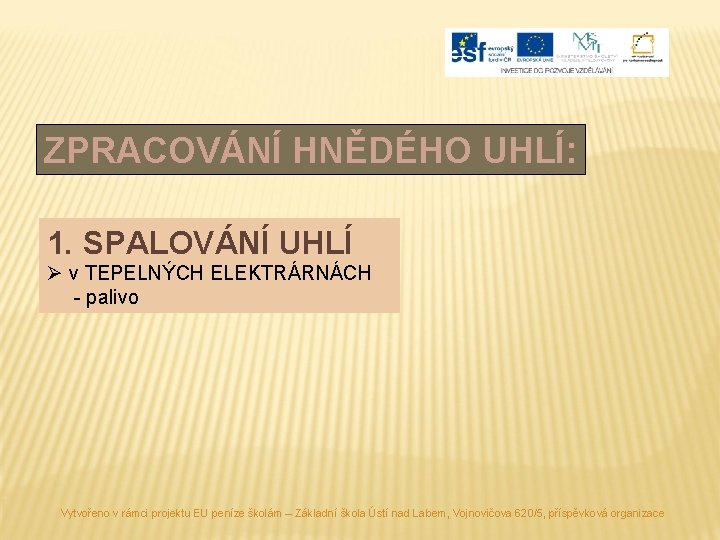

ZPRACOVÁNÍ HNĚDÉHO UHLÍ: 1. SPALOVÁNÍ UHLÍ Ø v TEPELNÝCH ELEKTRÁRNÁCH - palivo Vytvořeno v rámci projektu EU peníze školám – Základní škola Ústí nad Labem, Vojnovičova 620/5, příspěvková organizace

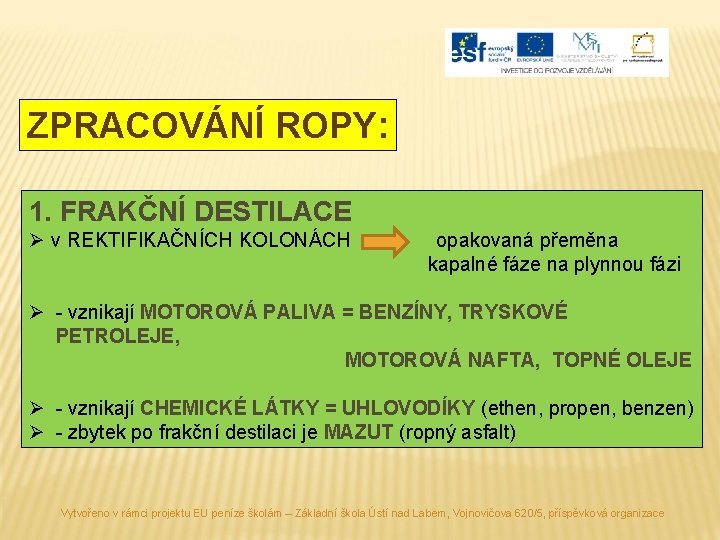

ZPRACOVÁNÍ ROPY: 1. FRAKČNÍ DESTILACE Ø v REKTIFIKAČNÍCH KOLONÁCH opakovaná přeměna kapalné fáze na plynnou fázi Ø - vznikají MOTOROVÁ PALIVA = BENZÍNY, TRYSKOVÉ PETROLEJE, MOTOROVÁ NAFTA, TOPNÉ OLEJE Ø - vznikají CHEMICKÉ LÁTKY = UHLOVODÍKY (ethen, propen, benzen) Ø - zbytek po frakční destilaci je MAZUT (ropný asfalt) Vytvořeno v rámci projektu EU peníze školám – Základní škola Ústí nad Labem, Vojnovičova 620/5, příspěvková organizace

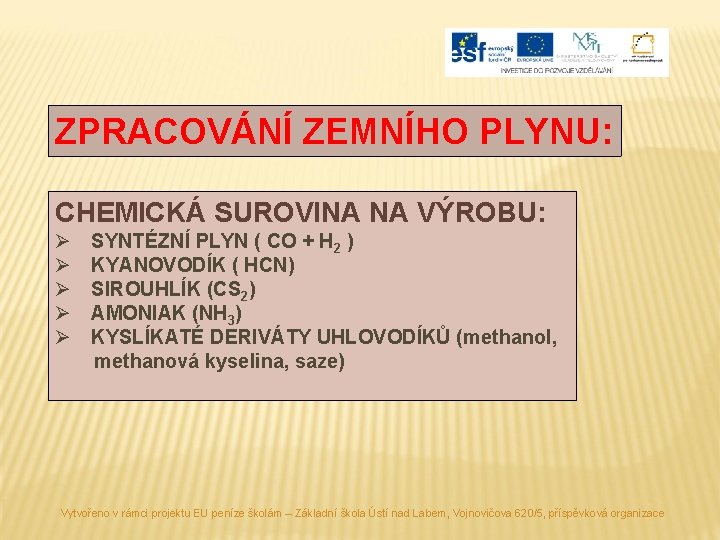

ZPRACOVÁNÍ ZEMNÍHO PLYNU: CHEMICKÁ SUROVINA NA VÝROBU: Ø Ø Ø SYNTÉZNÍ PLYN ( CO + H 2 ) KYANOVODÍK ( HCN) SIROUHLÍK (CS 2) AMONIAK (NH 3) KYSLÍKATÉ DERIVÁTY UHLOVODÍKŮ (methanol, methanová kyselina, saze) Vytvořeno v rámci projektu EU peníze školám – Základní škola Ústí nad Labem, Vojnovičova 620/5, příspěvková organizace
