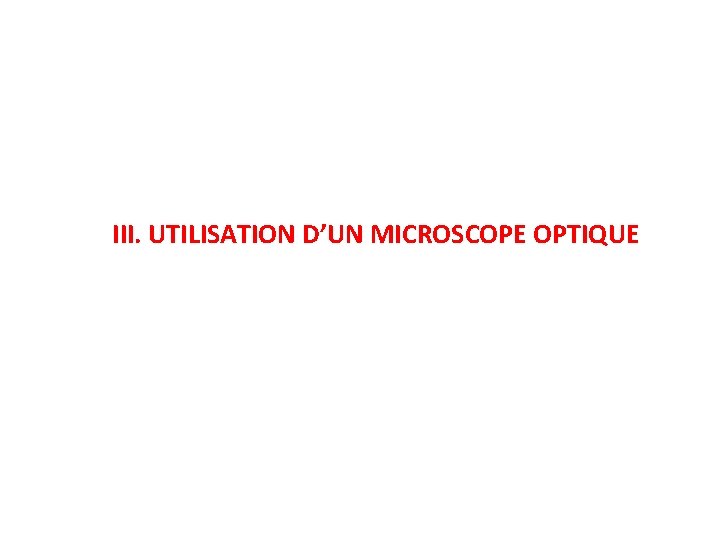

III. UTILISATION D’UN MICROSCOPE OPTIQUE

III. UTILISATION D’UN MICROSCOPE OPTIQUE

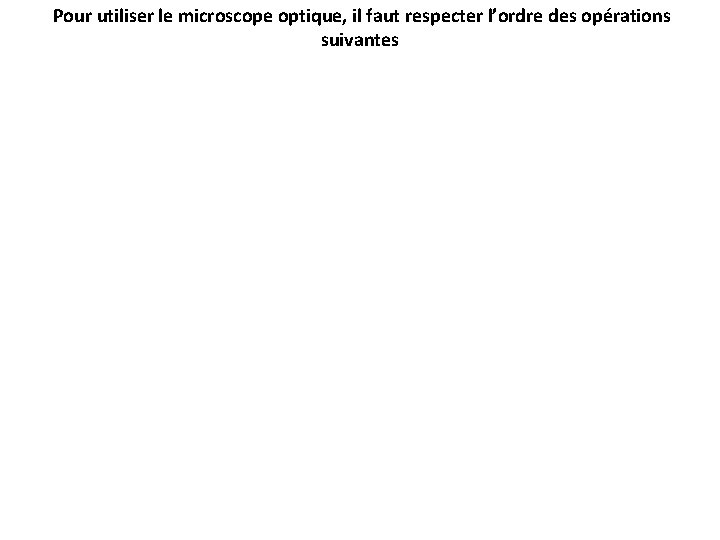

Pour utiliser le microscope optique, il faut respecter l’ordre des opérations suivantes

Pour utiliser le microscope optique, il faut respecter l’ordre des opérations suivantes

Pour utiliser le microscope optique, il faut respecter l’ordre des opérations suivantes 1 -

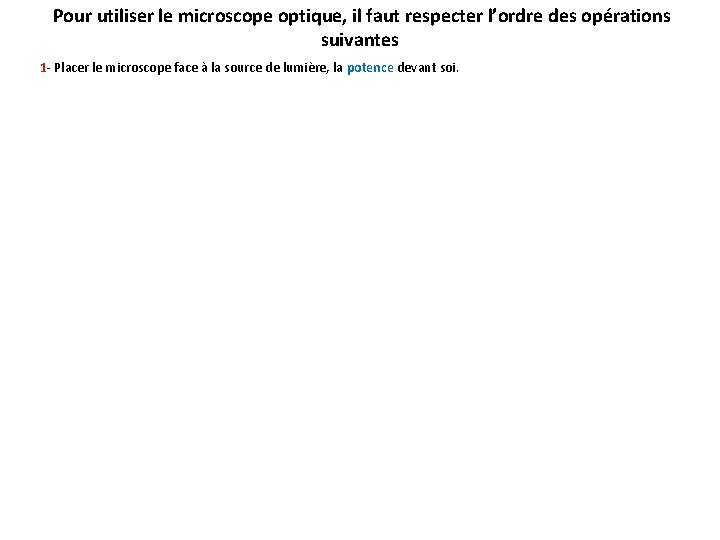

Pour utiliser le microscope optique, il faut respecter l’ordre des opérations suivantes 1 - Placer le microscope face à la source de lumière, la potence devant soi.

Pour utiliser le microscope optique, il faut respecter l’ordre des opérations suivantes 1 -

Pour utiliser le microscope optique, il faut respecter l’ordre des opérations suivantes 1 - Placer le microscope face à la source de lumière, la potence devant soi. 2 - Vérifier l’ouverture du diaphragme

Pour utiliser le microscope optique, il faut respecter l’ordre des opérations suivantes 1 -

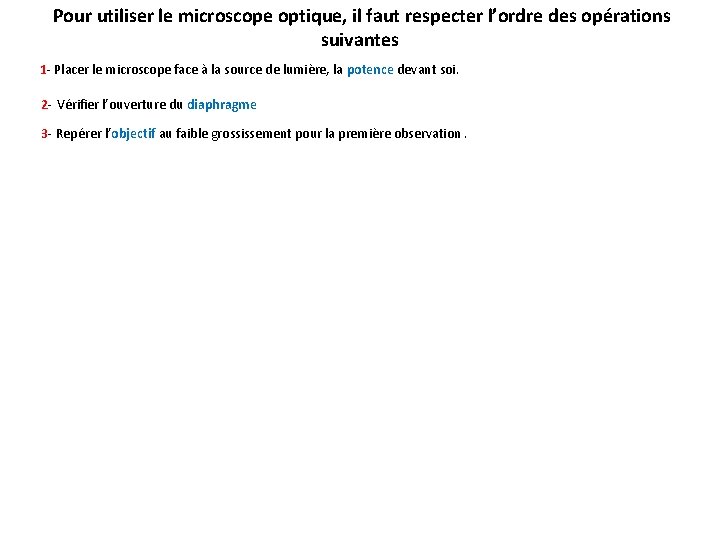

Pour utiliser le microscope optique, il faut respecter l’ordre des opérations suivantes 1 - Placer le microscope face à la source de lumière, la potence devant soi. 2 - Vérifier l’ouverture du diaphragme 3 - Repérer l’objectif au faible grossissement pour la première observation.

Pour utiliser le microscope optique, il faut respecter l’ordre des opérations suivantes 1 -

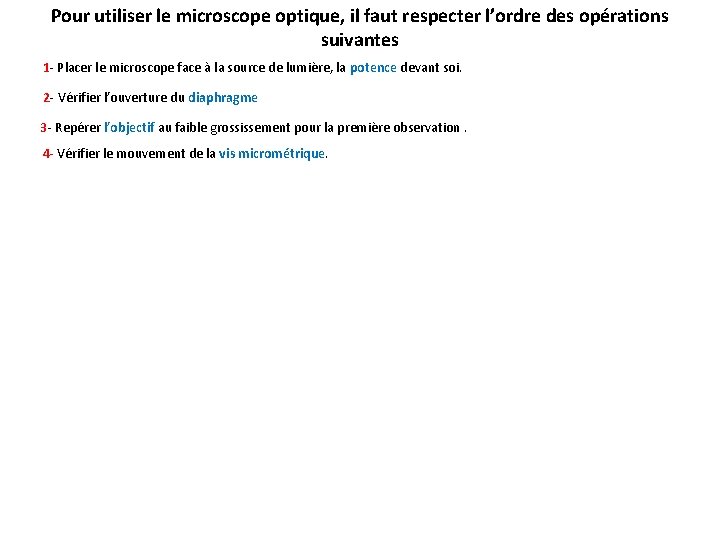

Pour utiliser le microscope optique, il faut respecter l’ordre des opérations suivantes 1 - Placer le microscope face à la source de lumière, la potence devant soi. 2 - Vérifier l’ouverture du diaphragme 3 - Repérer l’objectif au faible grossissement pour la première observation. 4 - Vérifier le mouvement de la vis micrométrique.

Pour utiliser le microscope optique, il faut respecter l’ordre des opérations suivantes 1 -

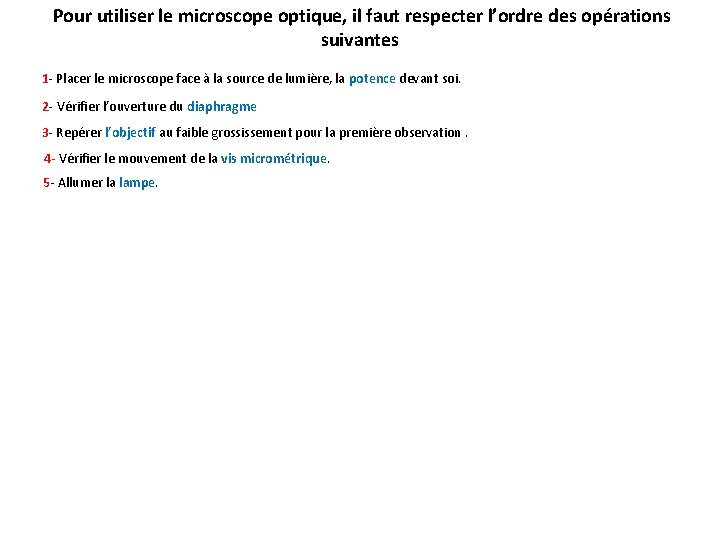

Pour utiliser le microscope optique, il faut respecter l’ordre des opérations suivantes 1 - Placer le microscope face à la source de lumière, la potence devant soi. 2 - Vérifier l’ouverture du diaphragme 3 - Repérer l’objectif au faible grossissement pour la première observation. 4 - Vérifier le mouvement de la vis micrométrique. 5 - Allumer la lampe.

Pour utiliser le microscope optique, il faut respecter l’ordre des opérations suivantes 1 -

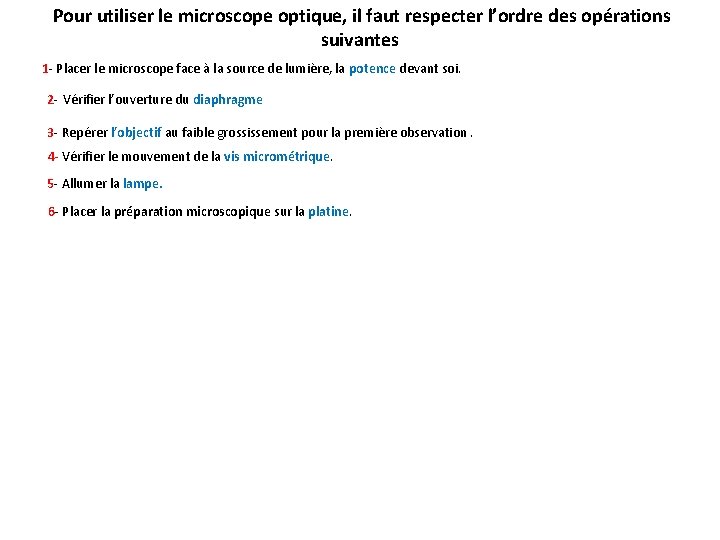

Pour utiliser le microscope optique, il faut respecter l’ordre des opérations suivantes 1 - Placer le microscope face à la source de lumière, la potence devant soi. 2 - Vérifier l’ouverture du diaphragme 3 - Repérer l’objectif au faible grossissement pour la première observation. 4 - Vérifier le mouvement de la vis micrométrique. 5 - Allumer la lampe. 6 - Placer la préparation microscopique sur la platine.

Pour utiliser le microscope optique, il faut respecter l’ordre des opérations suivantes 1 -

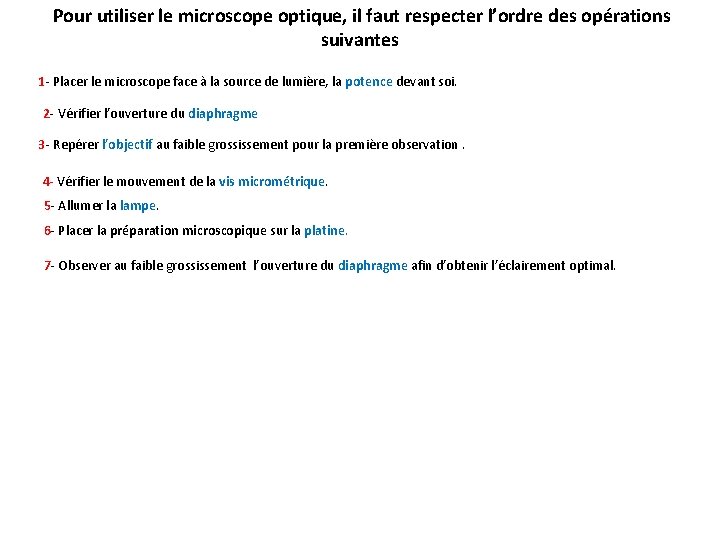

Pour utiliser le microscope optique, il faut respecter l’ordre des opérations suivantes 1 - Placer le microscope face à la source de lumière, la potence devant soi. 2 - Vérifier l’ouverture du diaphragme 3 - Repérer l’objectif au faible grossissement pour la première observation. 4 - Vérifier le mouvement de la vis micrométrique. 5 - Allumer la lampe. 6 - Placer la préparation microscopique sur la platine. 7 - Observer au faible grossissement l’ouverture du diaphragme afin d’obtenir l’éclairement optimal.

Pour utiliser le microscope optique, il faut respecter l’ordre des opérations suivantes 1 -

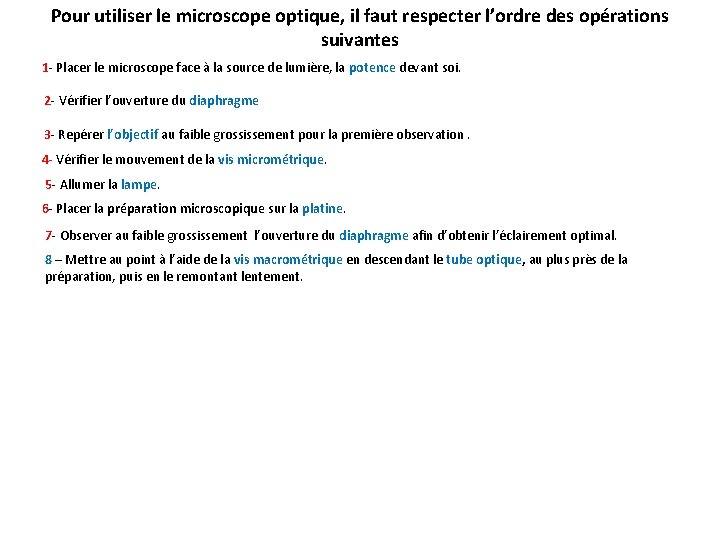

Pour utiliser le microscope optique, il faut respecter l’ordre des opérations suivantes 1 - Placer le microscope face à la source de lumière, la potence devant soi. 2 - Vérifier l’ouverture du diaphragme 3 - Repérer l’objectif au faible grossissement pour la première observation. 4 - Vérifier le mouvement de la vis micrométrique. 5 - Allumer la lampe. 6 - Placer la préparation microscopique sur la platine. 7 - Observer au faible grossissement l’ouverture du diaphragme afin d’obtenir l’éclairement optimal. 8 – Mettre au point à l’aide de la vis macrométrique en descendant le tube optique, au plus près de la préparation, puis en le remontant lentement.

Pour utiliser le microscope optique, il faut respecter l’ordre des opérations suivantes 1 -

Pour utiliser le microscope optique, il faut respecter l’ordre des opérations suivantes 1 - Placer le microscope face à la source de lumière, la potence devant soi. 2 - Vérifier l’ouverture du diaphragme 3 - Repérer l’objectif au faible grossissement pour la première observation. 4 - Vérifier le mouvement de la vis micrométrique. 5 - Allumer la lampe. 6 - Placer la préparation microscopique sur la platine. 7 - Observer au faible grossissement l’ouverture du diaphragme afin d’obtenir l’éclairement optimal. 8 – Mettre au point à l’aide de la vis macrométrique en descendant le tube optique au plus près de la préparation, puis en le remontant lentement. 9 - Déplacer délicatement la préparation en la faisant glisser sur la platine pour une exploration complète.

Pour utiliser le microscope optique, il faut respecter l’ordre des opérations suivantes 1 -

Pour utiliser le microscope optique, il faut respecter l’ordre des opérations suivantes 1 - Placer le microscope face à la source de lumière, la potence devant soi. 2 - Vérifier l’ouverture du diaphragme 3 - Repérer l’objectif au faible grossissement pour la première observation. 4 - Vérifier le mouvement de la vis micrométrique. 5 - Allumer la lampe. 6 - Placer la préparation microscopique sur la platine. 7 - Observer au faible grossissement l’ouverture du diaphragme afin d’obtenir l’éclairement optimal. 8 – Mettre au point à l’aide de la vis macrométrique en descendant le tube optique au plus près de la préparation, puis en le remontant lentement. 9 - Déplacer délicatement la préparation en la faisant glisser sur la platine pour une exploration complète. 10 - Régler la lumière à l’aide du diaphragme.

Pour utiliser le microscope optique, il faut respecter l’ordre des opérations suivantes 1 -

Pour utiliser le microscope optique, il faut respecter l’ordre des opérations suivantes 1 - Placer le microscope face à la source de lumière, la potence devant soi. 2 - Vérifier l’ouverture du diaphragme 3 - Repérer l’objectif au faible grossissement pour la première observation. 4 - Vérifier le mouvement de la vis micrométrique. 5 - Allumer la lampe. 6 - Placer la préparation microscopique sur la platine. 7 - Observer au faible grossissement l’ouverture du diaphragme afin d’obtenir l’éclairement optimal. 8 – Mettre au point à l’aide de la vis macrométrique en descendant le tube optique au plus près de la préparation, puis en le remontant lentement. 9 - Déplacer délicatement la préparation en la faisant glisser sur la platine pour une exploration complète. 10 - Régler la lumière à l’aide du diaphragme. 11 - Passer à un grossissement supérieur à l’aide de la tourelle, dans le sens de l’aiguille d’une montre.

Pour utiliser le microscope optique, il faut respecter l’ordre des opérations suivantes 1 -

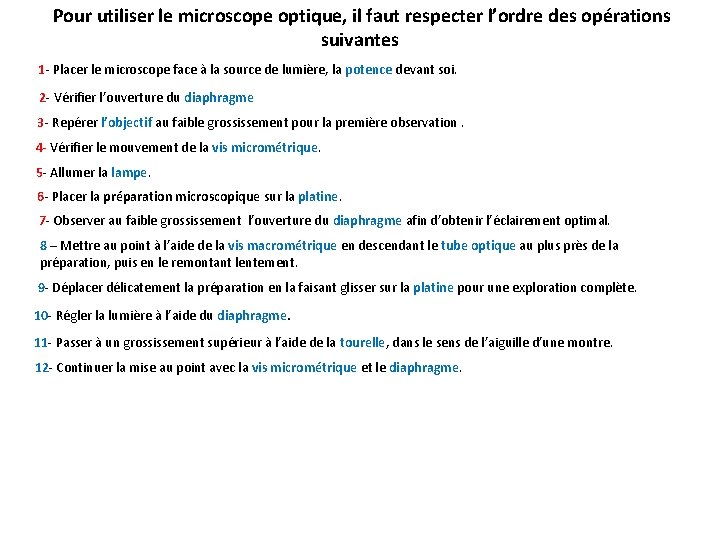

Pour utiliser le microscope optique, il faut respecter l’ordre des opérations suivantes 1 - Placer le microscope face à la source de lumière, la potence devant soi. 2 - Vérifier l’ouverture du diaphragme 3 - Repérer l’objectif au faible grossissement pour la première observation. 4 - Vérifier le mouvement de la vis micrométrique. 5 - Allumer la lampe. 6 - Placer la préparation microscopique sur la platine. 7 - Observer au faible grossissement l’ouverture du diaphragme afin d’obtenir l’éclairement optimal. 8 – Mettre au point à l’aide de la vis macrométrique en descendant le tube optique au plus près de la préparation, puis en le remontant lentement. 9 - Déplacer délicatement la préparation en la faisant glisser sur la platine pour une exploration complète. 10 - Régler la lumière à l’aide du diaphragme. 11 - Passer à un grossissement supérieur à l’aide de la tourelle, dans le sens de l’aiguille d’une montre. 12 - Continuer la mise au point avec la vis micrométrique et le diaphragme.

Pour utiliser le microscope optique, il faut respecter l’ordre des opérations suivantes 1 -

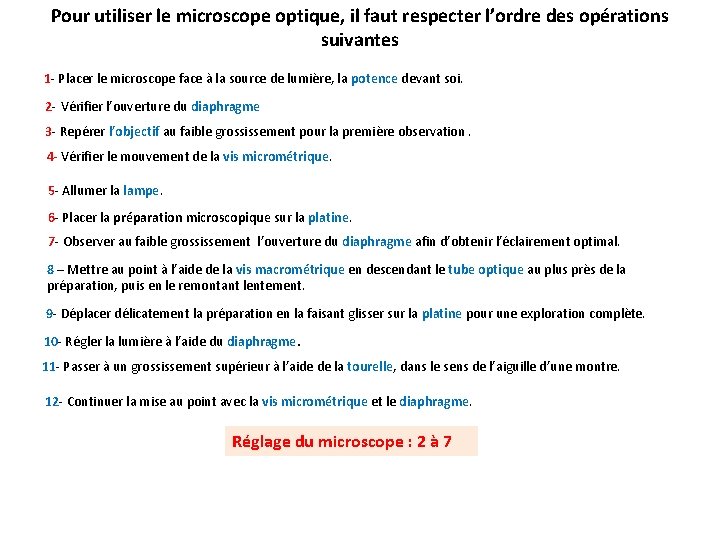

Pour utiliser le microscope optique, il faut respecter l’ordre des opérations suivantes 1 - Placer le microscope face à la source de lumière, la potence devant soi. 2 - Vérifier l’ouverture du diaphragme 3 - Repérer l’objectif au faible grossissement pour la première observation. 4 - Vérifier le mouvement de la vis micrométrique. 5 - Allumer la lampe. 6 - Placer la préparation microscopique sur la platine. 7 - Observer au faible grossissement l’ouverture du diaphragme afin d’obtenir l’éclairement optimal. 8 – Mettre au point à l’aide de la vis macrométrique en descendant le tube optique au plus près de la préparation, puis en le remontant lentement. 9 - Déplacer délicatement la préparation en la faisant glisser sur la platine pour une exploration complète. 10 - Régler la lumière à l’aide du diaphragme. 11 - Passer à un grossissement supérieur à l’aide de la tourelle, dans le sens de l’aiguille d’une montre. 12 - Continuer la mise au point avec la vis micrométrique et le diaphragme. Réglage du microscope : 2 à 7

Pour utiliser le microscope optique, il faut respecter l’ordre des opérations suivantes 1 -

Pour utiliser le microscope optique, il faut respecter l’ordre des opérations suivantes 1 - Placer le microscope face à la source de lumière, la potence devant soi. 2 - Vérifier l’ouverture du diaphragme 3 - Repérer l’objectif au faible grossissement pour la première observation. 4 - Vérifier le mouvement de la vis micrométrique. 5 - Allumer la lampe. 6 - Placer la préparation microscopique sur la platine. 7 - Observer au faible grossissement l’ouverture du diaphragme afin d’obtenir l’éclairement optimal. 8 – Mettre au point à l’aide de la vis macrométrique en descendant le tube optique au plus près de la préparation, puis en le remontant lentement. 9 - Déplacer délicatement la préparation en la faisant glisser sur la platine pour une exploration complète. 10 - Régler la lumière à l’aide du diaphragme. 11 - Passer à un grossissement supérieur à l’aide de la tourelle, dans le sens de l’aiguille d’une montre. 12 - Continuer la mise au point avec la vis micrométrique et le diaphragme. Réglage du microscope : 2 à 7 Mise au point de la netteté de l’image : 8 à 12
