응용 전산 및 실습II MATLAB – Chapter 12 Simulink 위덕대학교 에너지전기공학부 이성환 Chapter 9 Uiduk University

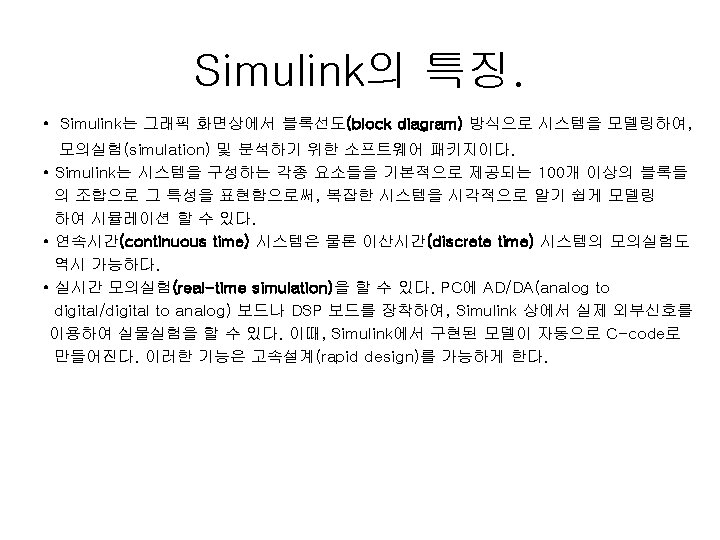

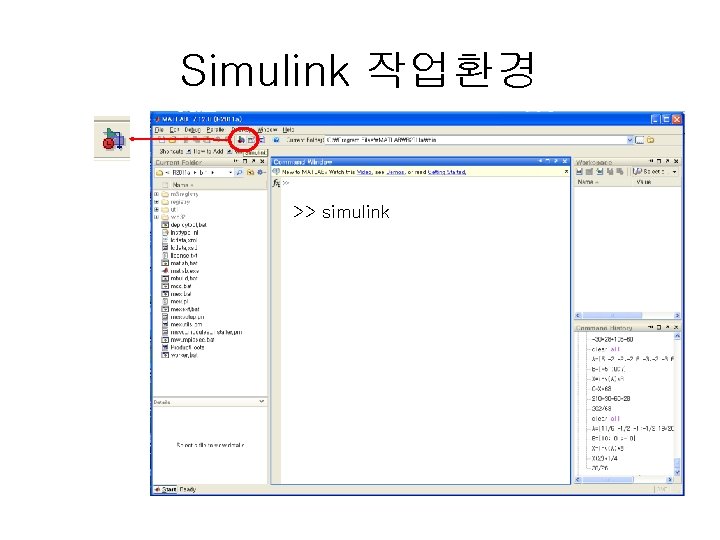

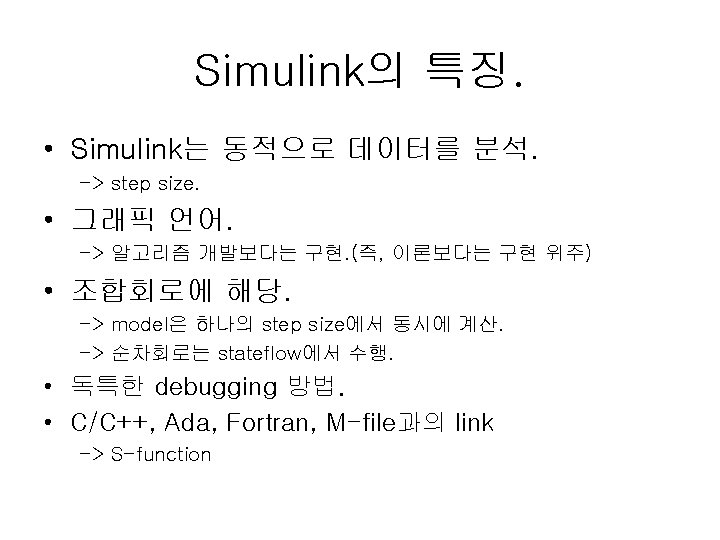

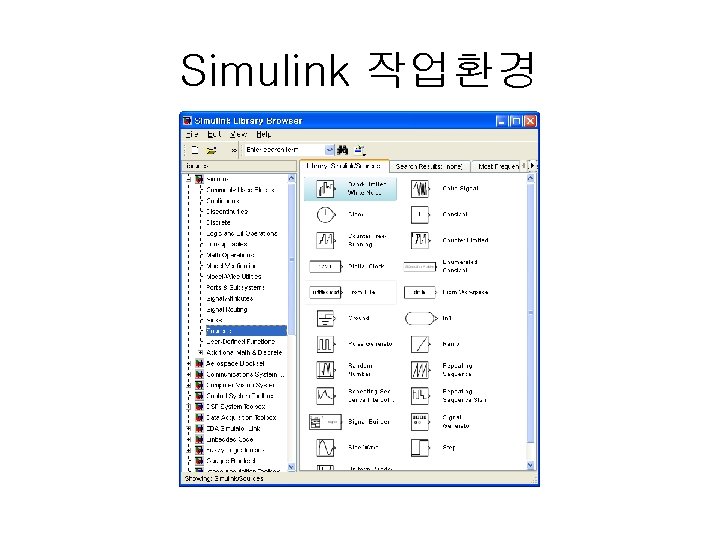

Simulink 작업환경 >> simulink

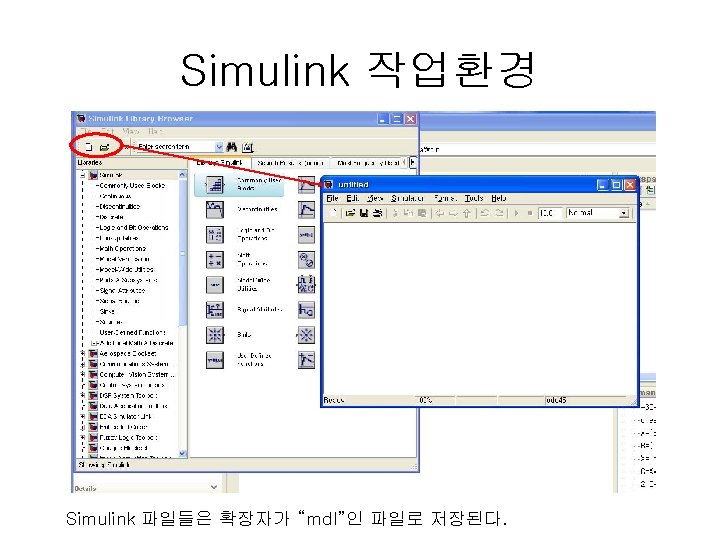

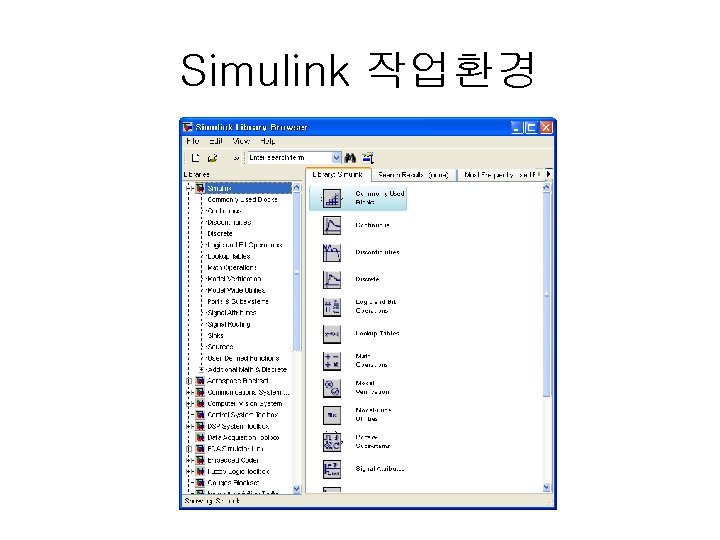

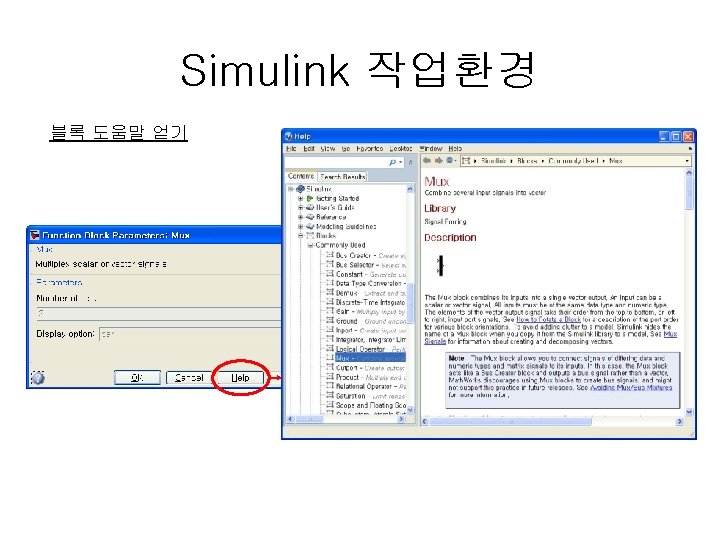

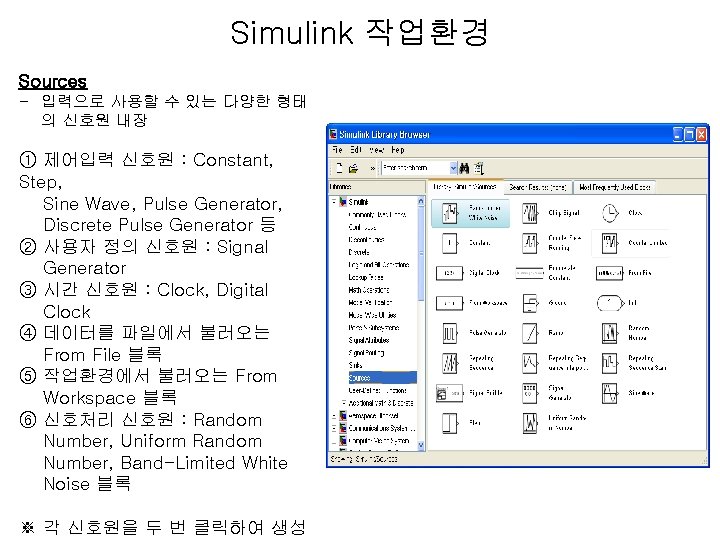

Simulink 작업환경

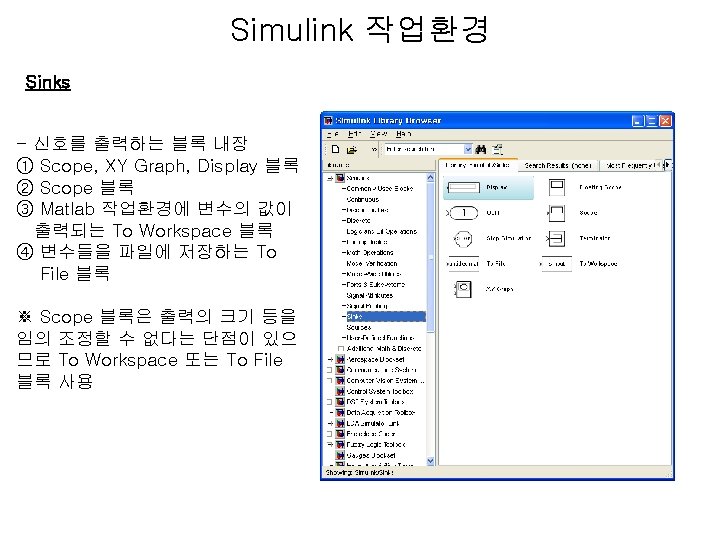

Simulink 작업환경

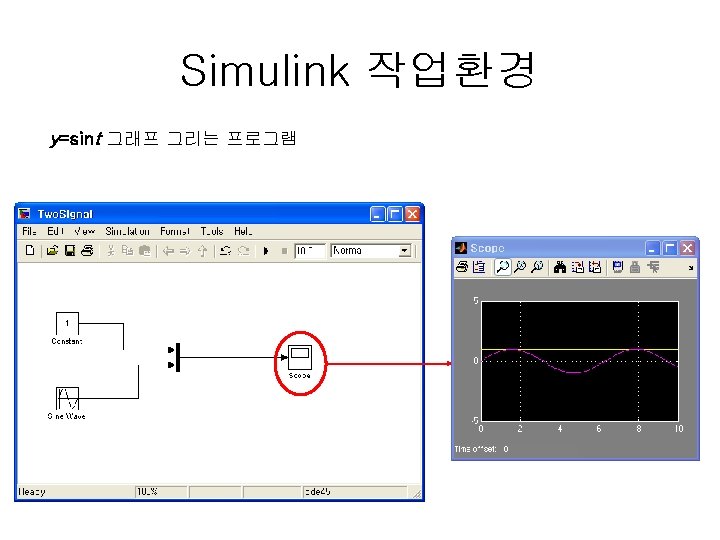

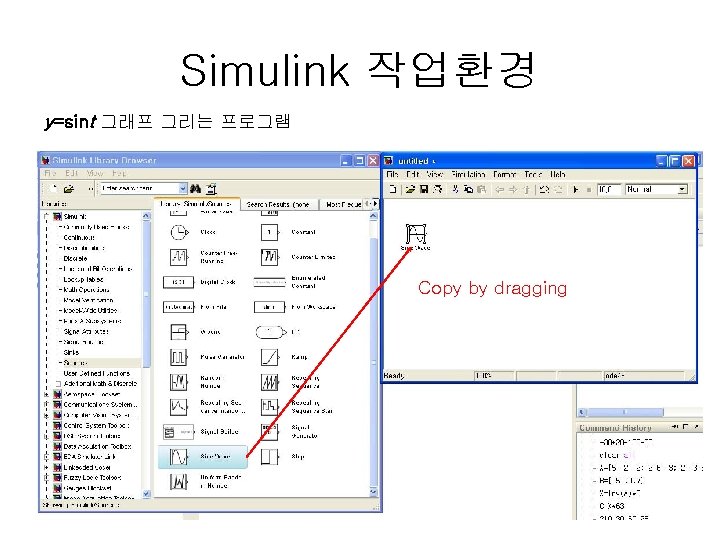

Simulink 작업환경 y=sint 그래프 그리는 프로그램 Copy by dragging

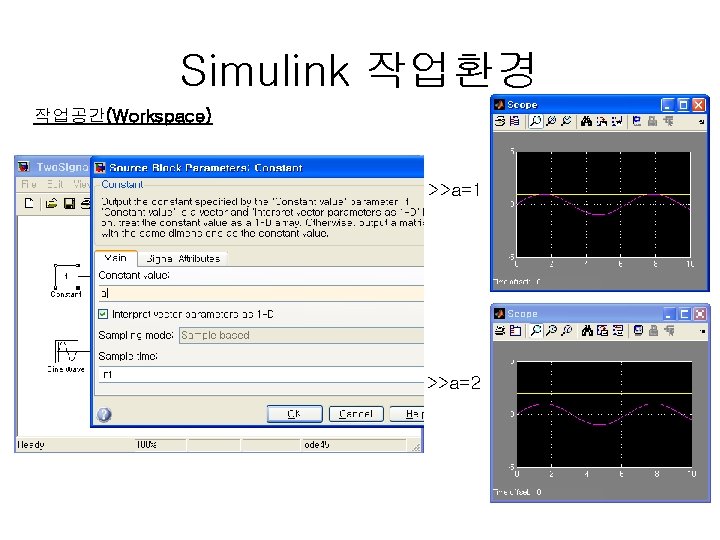

Simulink 작업환경 작업공간(Workspace) >>a=1 >>a=2

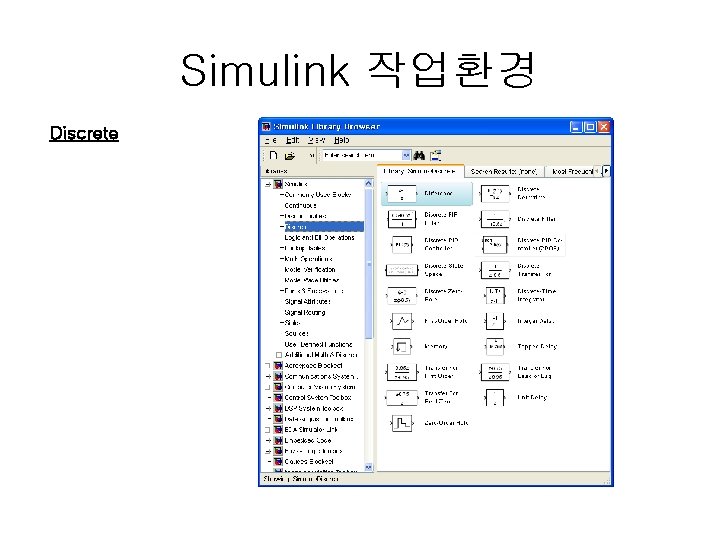

Simulink 작업환경 Discrete

Simulink 작업환경 Math

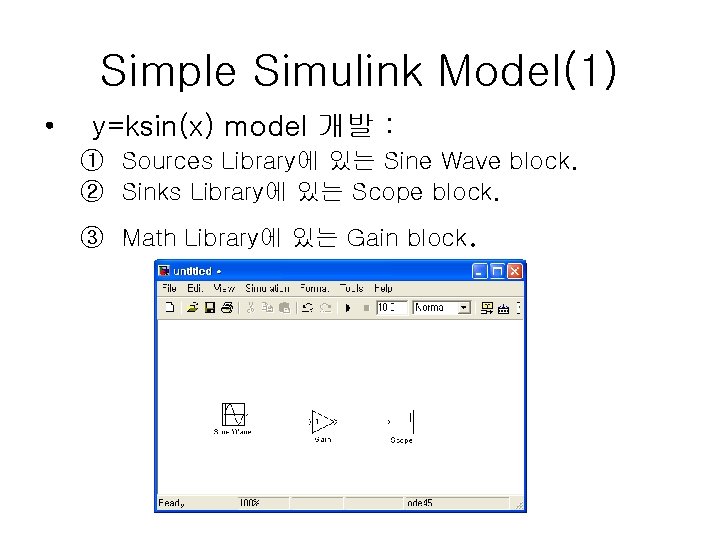

Simple Simulink Model(1) • y=ksin(x) model 개발 : ① Sources Library에 있는 Sine Wave block. ② Sinks Library에 있는 Scope block. ③ Math Library에 있는 Gain block.

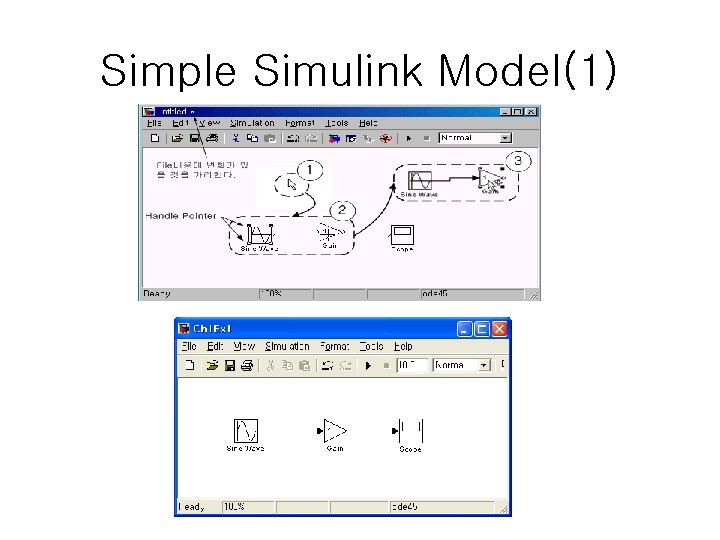

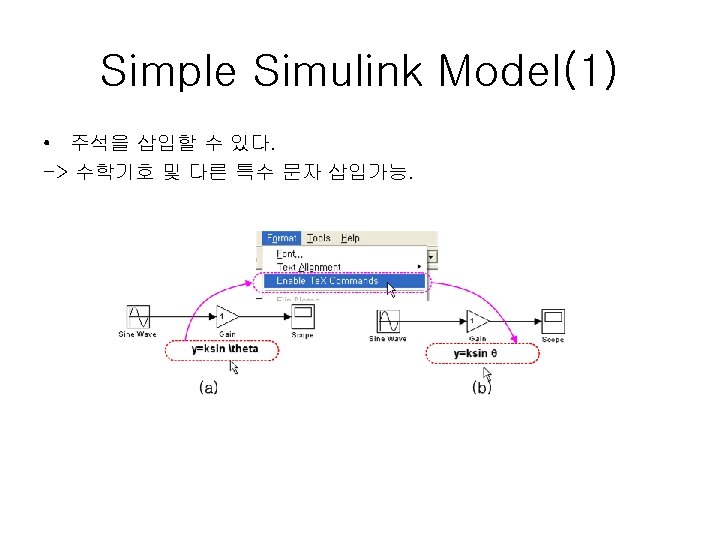

Simple Simulink Model(1)

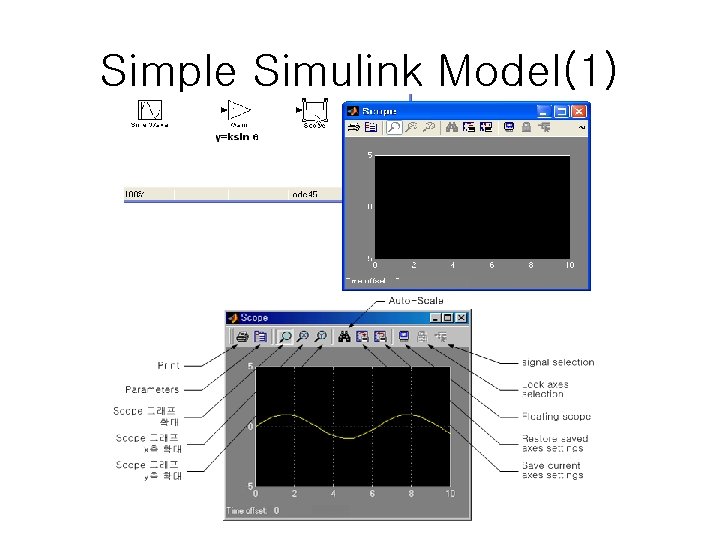

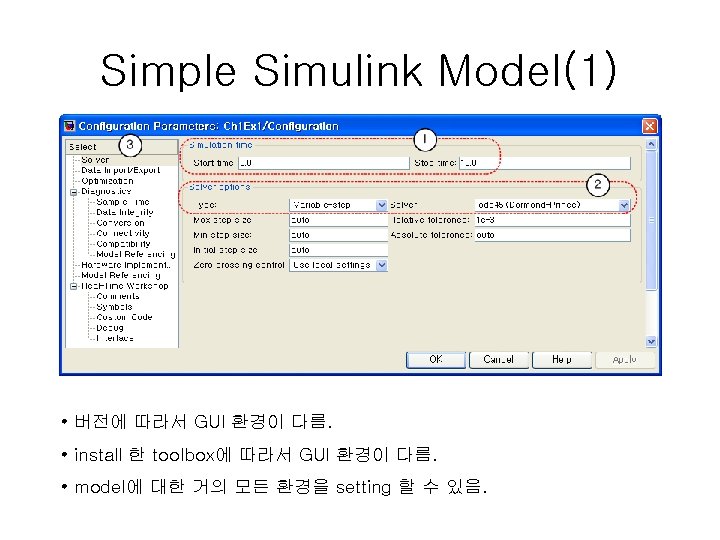

Simple Simulink Model(1)

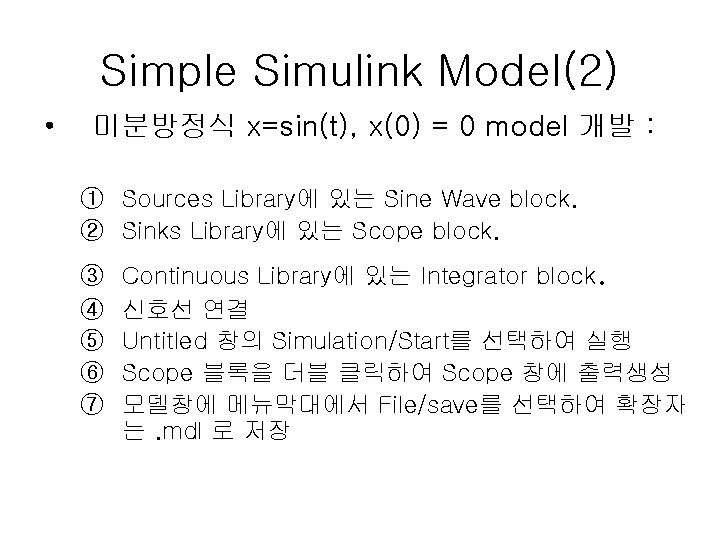

Simple Simulink Model(2) • 미분방정식 x=sin(t), x(0) = 0 model 개발 : ① Sources Library에 있는 Sine Wave block. ② Sinks Library에 있는 Scope block. ③ ④ ⑤ ⑥ ⑦ Continuous Library에 있는 Integrator block. 신호선 연결 Untitled 창의 Simulation/Start를 선택하여 실행 Scope 블록을 더블 클릭하여 Scope 창에 출력생성 모델창에 메뉴막대에서 File/save를 선택하여 확장자 는. mdl 로 저장

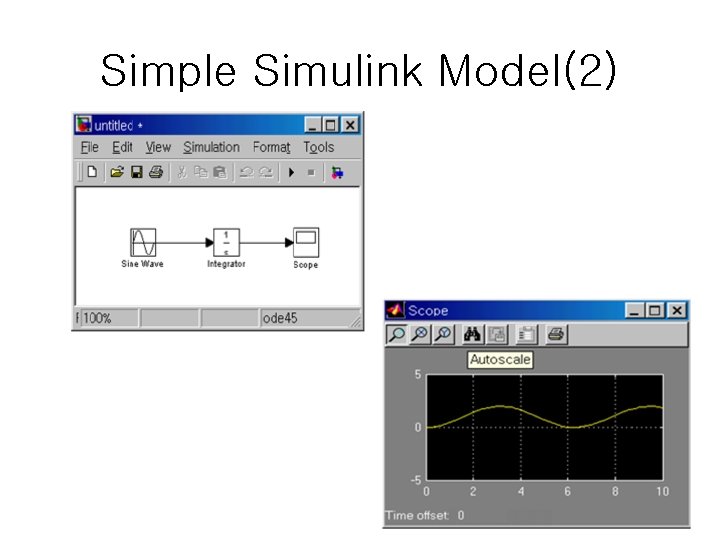

Simple Simulink Model(2)
