IGRS Engineering Lab Ltd. IGRS 网络分层架构--网络视角 应用 外网 高速子网 低速子网 物理介质 12/12/2021 IGRS Confidential 10
IGRS Engineering Lab Ltd. IGRS 网络分层架构--服务视角 IGRS Node 应用集成层 IGRS Network Application Node IGRS 2 V 服务层 IGRS 1 V Node Platform IGRS 1 V Node 12/12/2021 IGRS 2 V Node Application Server 业务集成层 服务能力层 Node Platform IGRS Server Cluster 业务 运营 业务承载层 核心协议层 IGRS Confidential 管理 IGRS 2 V Server 11
IGRS Engineering Lab Ltd. 2、终端协议栈构成 AV Profile Application Integration Engine DVD Profile File Profile Workflow Description 终端应用平台 Connection Service Directory Service Transport Service DRM Service Storage Service Meta Data Security Service Media Service Qo. S Service 终端Client平台 服务集合 IGRS控制子网 协议栈 IGRS Application Client: Media Player File Client DVD Client Internet TV STB …. . IGRS 1 V协议栈 IGRS 2 V协议栈 信息总线 终端核心协议 12/12/2021 IGRS Confidential 13
IGRS Engineering Lab Ltd. 2、终端协议----IGRS 2. 0架构下的音视频应用服务分解 IGRS 媒体播放器 IGRS 媒体服务器 IGRS 1. 0文件应用 IGRS 2. 0音视频应用 IGRS 1. 0文件应用框架 FAMS IGRS 1. 0文件应用框架 FCMS IGRS 2. 0应用框架 Directory Profile CIS Connection Profile CMS 目录/连接管理/ 传输管理/显示管理 Transport Profile MSTMS MPTMS 发现/调用 设备/服务定义(WSDL),发现(SSDP) 管道,设备组,服务调用和事件订阅(SOAP) TCP/UDP/IP 12/12/2021 RMS IGRS 1. 0基础协议栈 设备/服务定义(WSDL),发现(SSDP) 管道,设备组,服务调用和事件订阅(SOAP) Rendering Profile IGRS Confidential 16
IGRS Engineering Lab Ltd. 2、终端协议----设备组 12/12/2021 IGRS Confidential 17
IGRS Engineering Lab Ltd. 2、终端协议----IGRS 2. 0架构下的组功能增强 IGRS 媒体播放器 IGRS 媒体服务器 IGRS 2. 0音视频应用 IGRS 2. 0应用框架 Connection Profile Directory Profile CIS CMS 组功能的增强 CMS Transport Profile MSTMS MPTMS 设备/服务定义(WSDL),发现(SSDP) 管道,设备组,服务调用和事件订阅(SOAP) Rendering Profile 目录/连接管理/ 传输管理/显示管理 RMS IGRS 1. 0基础协议栈 发现/调用 设备/服务定义(WSDL),发现(SSDP) 管道,设备组,服务调用和事件订阅(SOAP) TCP/UDP/IP 12/12/2021 Connection Profile IGRS Confidential 18

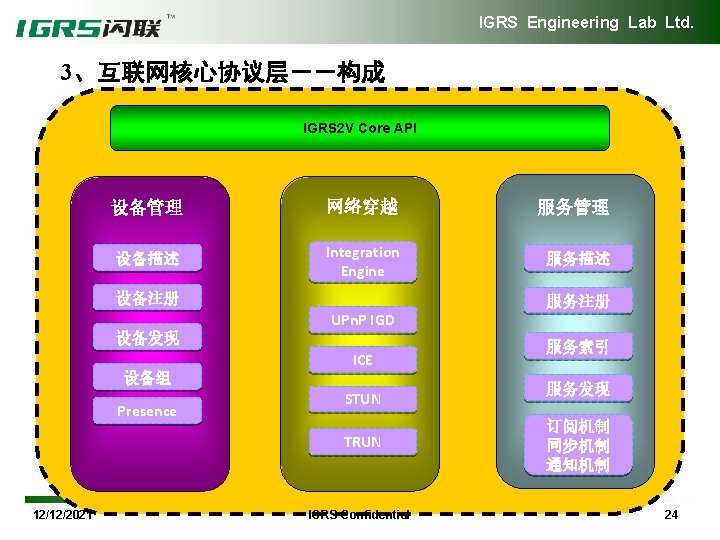

IGRS Engineering Lab Ltd. 3、核心协议层--构成 IGRS控制子网 协议栈 IGRS 1 V协议栈 IGRS 2 V协议栈 信息总线 12/12/2021 IGRS Confidential 21
IGRS Engineering Lab Ltd. 3、互联网核心协议层--网络穿越 设备与网络之间 的位置 ü同一个内网内的IGRS设备; ü网内和网外的IGRS设备; ü外网之间的设备; ü不同内网的两个IGRS设备; NAT分类 üStatic NAT; üPooled NAT; ü Port-Level NAT 兼容 üUPn. P IGD 解决方案 üALG, MIDCOM, STUN, TURN, Full Proxy, ICE 12/12/2021 IGRS Confidential 26
