IEI an II TEHNOLOGII DE PRELUCRARE CURS 13

IEI, an II TEHNOLOGII DE PRELUCRARE CURS 13 Conf. dr. ing. Gabriela STRNAD gabriela. strnad@umfst. ro http: //magnum. engineering. upm. ro/~gabriela. strnad/

PROCEDEE TEHNOLOGICE ADITIVE. FABRICAȚIE ADITIVĂ (ADDITIVE MANUFACTURING) – FA / PROTOTIPARE RAPIDĂ (RAPID PROTOTYPING) - RP Fabricația aditivă (FA) / Rapid prototyping (RP) cuprinde tehnici de fabricare automată a obiectelor tridimensionale utilizând date privind piesa de fabricat primite de maşina-unealtă direct de la un computer, unde aceasta este modelată utilizând tehnici CAD. FA/RP mai este denumită Solid Freeform Fabrication sau Layered Manufacturing. Fig. 1. 1. Componente realizate prin FA/RP etapa 1 - stabilirea modelului geometric etapa 2 – modelul geometric este secţionat (sliced) după o mulţime de plane orizontale XY necesare realizării obiectului prin straturi suprapuse. Datele referitoare la fiecare strat sunt memorate în formate standard. Datele astfel obţinute sunt transmise maşinii de lucru pe care se va fabrica obiectul modelat.

În esenţă, fabricarea unui obiect prin FA/RP cuprinde: • mişcări compuse aplicate capului maşinii de lucru în planul XY pentru realizarea unui strat • mişcare de avans intermitent pe axa Z pentru execuţia treptată a obiectului prin straturi succesiv-suprapuse. În cadrul larg al tehnologiilor de FA/RP s-au dezvoltat o serie de procedee, dintre care cele mai utilizate sunt: Stereolitografia – STL (stereolithography) Laminated Object Manufacturing – LOM Fused Deposition Modelling – FDM Selective Laser Sintering – SLS 3 D Printing

8. 2. STEREOLITOGRAFIA Cuprinde o grupă de procedee tehnologice de realizare a obiectelor din materiale plastice de tip polimeri fotosensibili care se întăresc la expunerea la un flux de lumină generat de un laser heliu-cadmiu. Principiul de bază se referă la realizarea strat cu strat a obiectului ca urmare a întăririi polimerului fotosensibil (aflat iniţial în stare lichidă) cu ajutorul razei laser. stereolitografie animatie. avi stereolitografie. avi video 2 Form 2 Ca materiale plastice se folosesc: poliamide (PA), poliuretani (PUR), policarbonaţi (PC), copolimeri ai stirenului (ABS, SAN), răşini epoxidice (EP), siliconi (SI)

8. 3. LOM – LAMINATED OBJECT MANUFACTURING Utilizează un laser cu CO 2 pentru a crea straturile succesive 2 D ale obiectului tridimensional modelat, straturi ce sunt configurate pe o hârtie specială (sau folii de material plastic, ceramice, aluminiu) cu adeziv pe faţa inferioară lom animation. avi video

8. 4. FDM – FUSED DEPOSITION MODELING Se bazează pe depunerea prin topire a straturilor suprapuse de material plastic. Un fir de material plastic (de obicei ABS) este trecut prin duza fierbinte a unui cap de lucru care asigură topirea acestuia, depunerea peste statul anterior, urmată de solidificarea rapidă. Capul de lucru se deplasează comandat în planul XY pentru realizarea corespunzătoare a stratului curent, după care urmează coborârea platformei de susţinere a modelului şi trecerea la realizarea stratului următor Ultimaker 2 fdm. avi video

8. 5. SLS – SELECTIVE LASER SINTERING Crează obiectul tridimensional strat cu strat, din pulberi de material plastic, pulberi metalice sau ceramice care sunt depuse în straturi succesive şi apoi sunt topite local şi sinterizate cu ajutorul unui laser cu CO 2. Pata de focalizare a razei laser se deplasează comandat în plan XY până când stratul este complet configurat şi se separă prin solidificare de restul pulberii. Urmează apoi coborârea plaformei de susţinere a obiectului şi începerea realizării următorului strat. sls. avi video

8. 6. 3 D PRINTING Crează obiectul tridimensional strat cu strat, din pulberi de material plastic, depuse în straturi succesive şi solidizate cu ajutorul unui adeziv. Adezivul este trimis asupra stratului de pulbere printr-o duza de injectare montată pe un mecanism care asigură deplasare XY (gen printer), realizând prin aceste mișcări stratul curent al piesei. 3 d printing. avi video

8. 7. Procedee aditive pentru fabricație de componente metalice Tehnologie aditivă cu valoare adevărată pentru componente cu bună rezistență mecanică Video Material Science for Metal 3 D Printing Video DMLM - Direct Metal Laser Melting

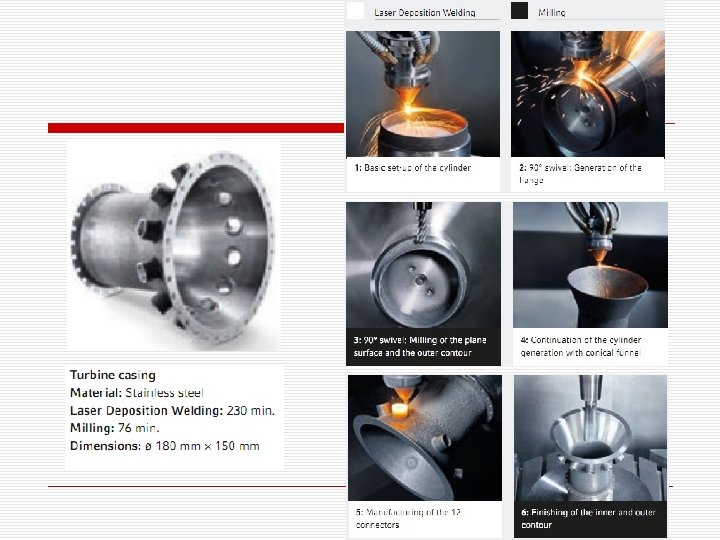

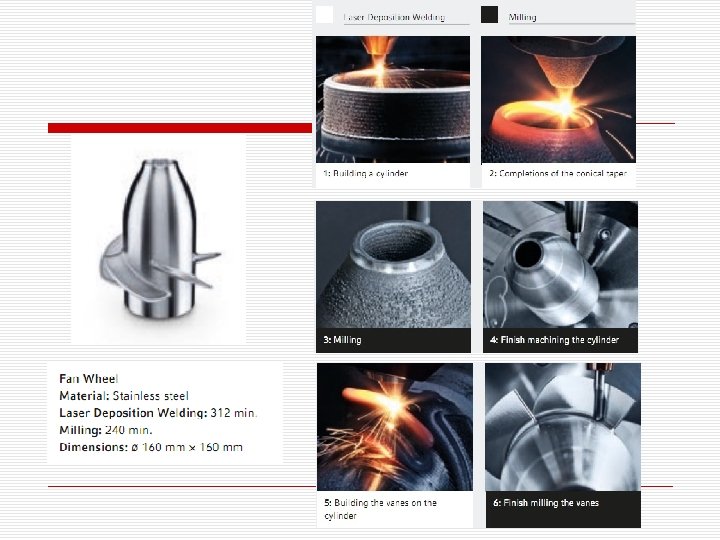

Noutate la nivel mondial în 2015 DMG MORI a dezvoltat primul echipament industrial care permite obținerea prin tehnologie aditivă a componentelor cu bună și foarte bună rezistență mecanică - 2015 Video http: //en. dmgmori. com/products/lasertec-additivemanufacturing/lasertec-65 -3 d

http: //en. dmgmori. com/products/lasertec-additivemanufacturing/lasertec-65 -3 d#Video

Principiul de lucru LDW DMG Mori Lasertec 65 3 D. pdf

Procedee aditive pentru prelucrarea metalelor – Metal 3 D Printing https: //3 dprinting. com/metal/types-of-metal-3 d-printing/ 1. Powder bed fusion (PBF): DMLS (direct metal laser sintering), SLM (selective laser melting), EBM (electron beam melting) 2. Binder Jetting Video DMLS Video Single Pass Jetting 3. Direct energy deposition sau Direct Metal Deposition (DMD) 4. Material extrusion Video Bound Metal Deposition

Vă mulțumesc pentru participarea la curs ! Succes la examen !!!
