IEI an II TEHNOLOGII DE PRELUCRARE CURS 10
- Slides: 19
IEI, an II TEHNOLOGII DE PRELUCRARE CURS 10 Conf. dr. ing. Gabriela STRNAD gabriela. strnad@umfst. ro http: //magnum. engineering. upm. ro/~gabriela. strnad/
Recapitulare
Recapitulare
Recapitulare
PRELUCRAREA CU ULTRASUNETE
Aplicaţii

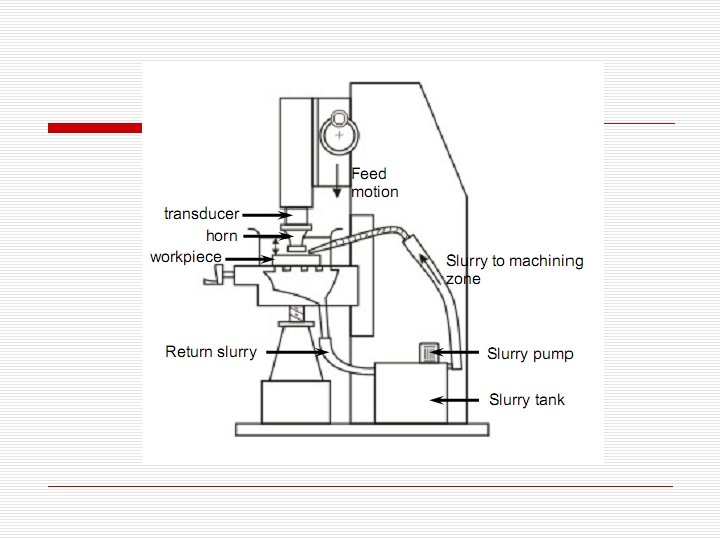

Principiul prelucrării Generator de înaltă frecvență Transductor electroacustic Sculă Duză Suspensie abrazivă Piesa ultrasonic machining 1. avi ultrasonic machining 2. avi http: //www. bullentech. com/animation

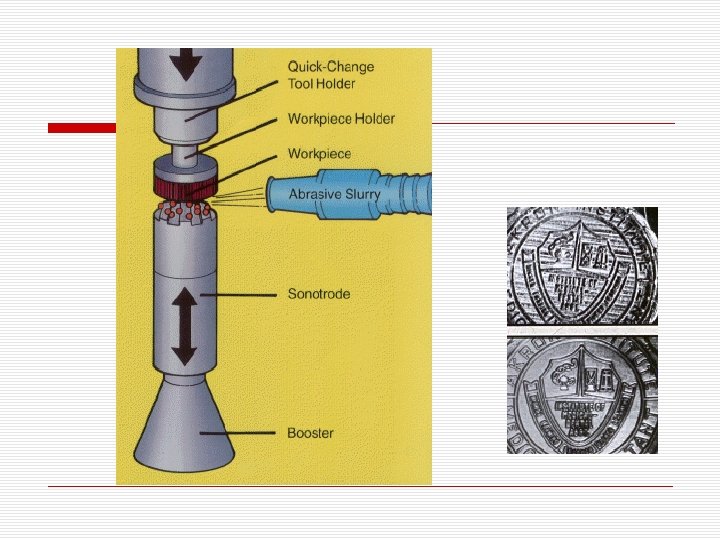

Transductor electroacustic Propagarea Sonotrod (concentrator - booster) Sculă Tipuri de concentratoare exponențial conic în trepte vibrațiilor
Sudarea cu ultrasunete a materialelor metalice ultrasonic welding 1. avi video Ultrasonic welding 1
Sudarea cu ultrasunete a materialelor plastice ultrasonic welding 2. avi ultrasonic sealing. avi video Ultrasonic welding 2 video Ultrasonic sealing
Aplicațiile pentru prelucrarea cu ultrasunete includ: • găuri de trecere, cu toleranțe foarte strânse, pentru componente din industria microelectronică • plachete de sticlă microprelucrate și microstructurate pentru aplicații microelectromecanice (MEMS) • treceri (găuri) cu înalt aspect de formă (H/D >25) în sticlă, semiconductori, materiale avansate Avantajele prelucrării cu ultrasunete includ: • procesul este non-termic, non-chimic și non-electric, păstrând neschimbate proprietățile chimice și fizice ale piesei de prelucrat; • procesul induce tensiuni mecanice minime, permițând reproductibilitate pentru aplicații critice • elemente multiple pot fi prelucrate simultan pe piesă, cu precizie ridicată, calitate foarte bună, productivitate ridicată și cost relativ redus • procesul permite prelucrare de elemente cu pereți verticali, permițând economie de spaiu (important pentru microelectronică și MEMS) • procesul este bine integrat în fabricația microelectronică și MEMS, permițând alinierea elementelor prelucrate cu US cu cele fabricate prin tehnica eroziunii chimice

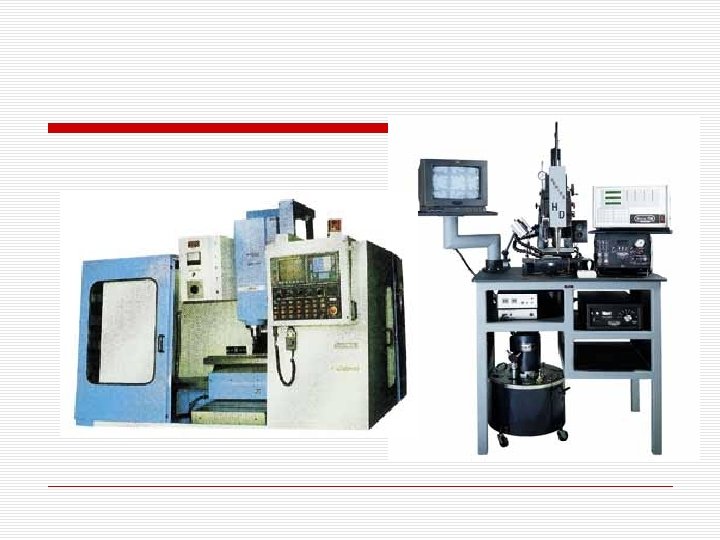

Utilaje folosite
? Rectificare asistată de ultrasunete US. avi https: //www. youtube. com/watch? v=-f. Lz 4 B 8 vg 20
Alte aplicaţii
Alte aplicaţii
Test rapid: 1. Care din următoarele materiale nu se prelucrează (în general) cu ultrasunete: a. Cupru b. Sticlă c. Siliciu d. Germaniu 2. Scula la prelucrarea cu ultrasunete este realizată din: a. Sticlă b. Material ceramic c. Carburi metalice d. Oțel 3. Creșterea concentrației de particule abrazive în suspensia abrazivă influențează MRR (material removing rate - viteza de îndepărtare a materialului) în felul următor: a. MRR crește b. MRR scade c. MRR rămâne neschimbată d. inițial MRR scade, apoi crește 4. Prelucrarea cu ultrasunete poate fi clasificată ca un proces neconvențional de prelucrare care se bazează pe un principiu: a. Electric Răspunsuri corecte: b. Optic 1–a c. Mecanic 2–d d. Chimic 3–a 4 -c
