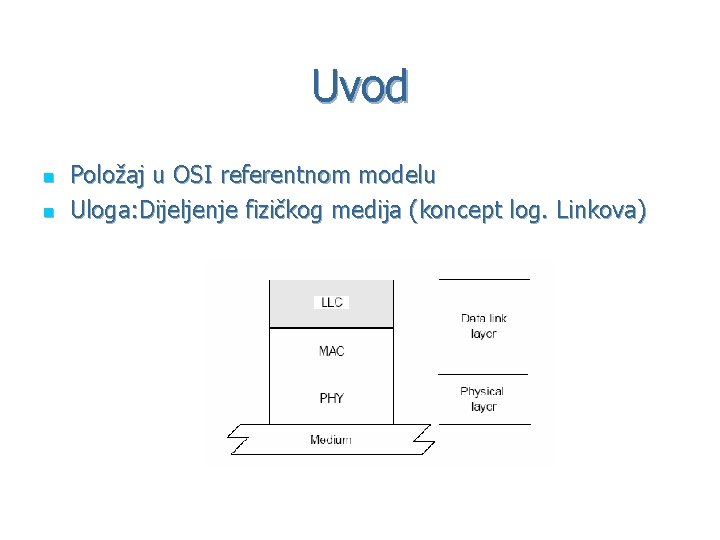

Uvod n n Položaj u OSI referentnom modelu Uloga: Dijeljenje fizičkog medija (koncept log. Linkova)

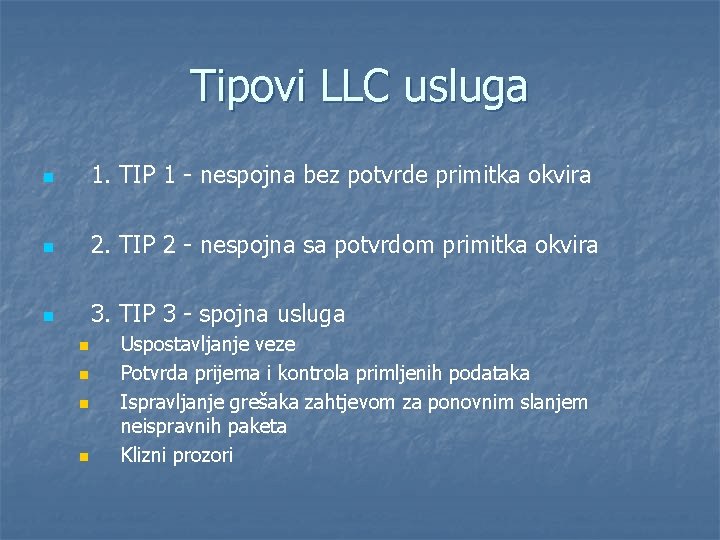

Tipovi LLC usluga n 1. TIP 1 - nespojna bez potvrde primitka okvira n 2. TIP 2 - nespojna sa potvrdom primitka okvira n 3. TIP 3 - spojna usluga n n Uspostavljanje veze Potvrda prijema i kontrola primljenih podataka Ispravljanje grešaka zahtjevom za ponovnim slanjem neispravnih paketa Klizni prozori

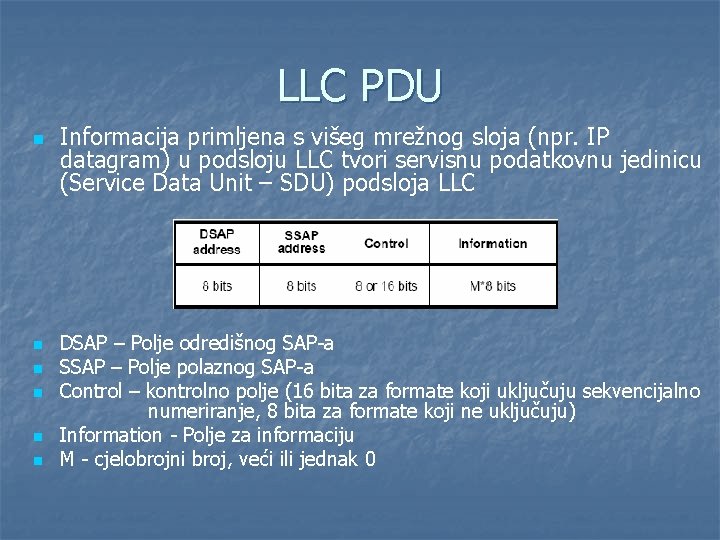

LLC PDU n n n Informacija primljena s višeg mrežnog sloja (npr. IP datagram) u podsloju LLC tvori servisnu podatkovnu jedinicu (Service Data Unit – SDU) podsloja LLC DSAP – Polje odredišnog SAP-a SSAP – Polje polaznog SAP-a Control – kontrolno polje (16 bita za formate koji uključuju sekvencijalno numeriranje, 8 bita za formate koji ne uključuju) Information - Polje za informaciju M - cjelobrojni broj, veći ili jednak 0

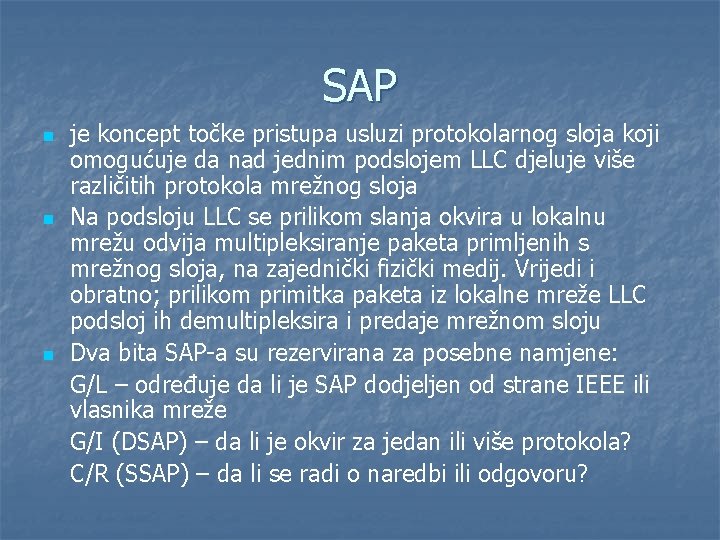

SAP n n n je koncept točke pristupa usluzi protokolarnog sloja koji omogućuje da nad jednim podslojem LLC djeluje više različitih protokola mrežnog sloja Na podsloju LLC se prilikom slanja okvira u lokalnu mrežu odvija multipleksiranje paketa primljenih s mrežnog sloja, na zajednički fizički medij. Vrijedi i obratno; prilikom primitka paketa iz lokalne mreže LLC podsloj ih demultipleksira i predaje mrežnom sloju Dva bita SAP-a su rezervirana za posebne namjene: G/L – određuje da li je SAP dodjeljen od strane IEEE ili vlasnika mreže G/I (DSAP) – da li je okvir za jedan ili više protokola? C/R (SSAP) – da li se radi o naredbi ili odgovoru?

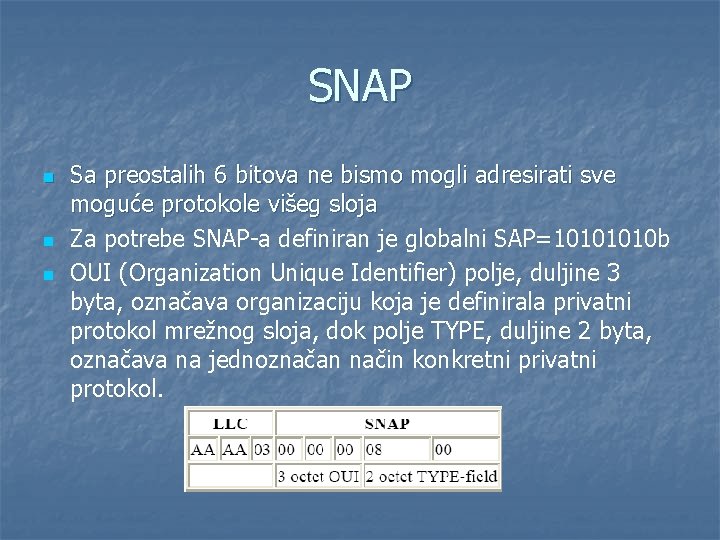

SNAP n n n Sa preostalih 6 bitova ne bismo mogli adresirati sve moguće protokole višeg sloja Za potrebe SNAP-a definiran je globalni SAP=1010 b OUI (Organization Unique Identifier) polje, duljine 3 byta, označava organizaciju koja je definirala privatni protokol mrežnog sloja, dok polje TYPE, duljine 2 byta, označava na jednoznačan način konkretni privatni protokol.

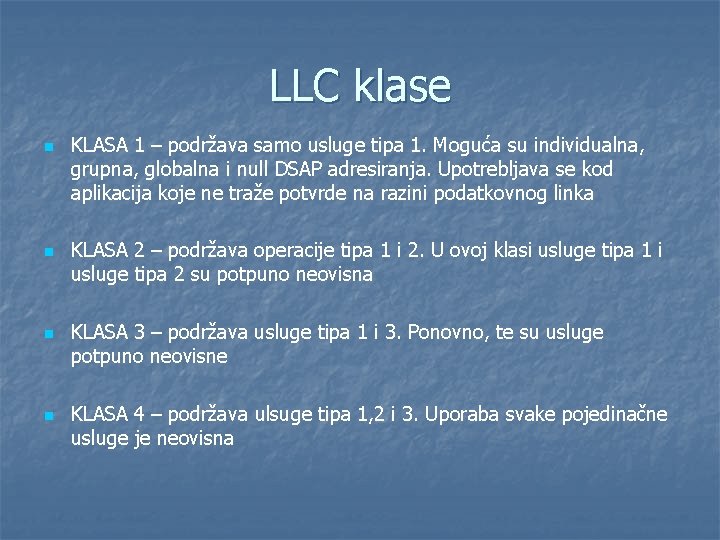

LLC klase n n KLASA 1 – podržava samo usluge tipa 1. Moguća su individualna, grupna, globalna i null DSAP adresiranja. Upotrebljava se kod aplikacija koje ne traže potvrde na razini podatkovnog linka KLASA 2 – podržava operacije tipa 1 i 2. U ovoj klasi usluge tipa 1 i usluge tipa 2 su potpuno neovisna KLASA 3 – podržava usluge tipa 1 i 3. Ponovno, te su usluge potpuno neovisne KLASA 4 – podržava ulsuge tipa 1, 2 i 3. Uporaba svake pojedinačne usluge je neovisna

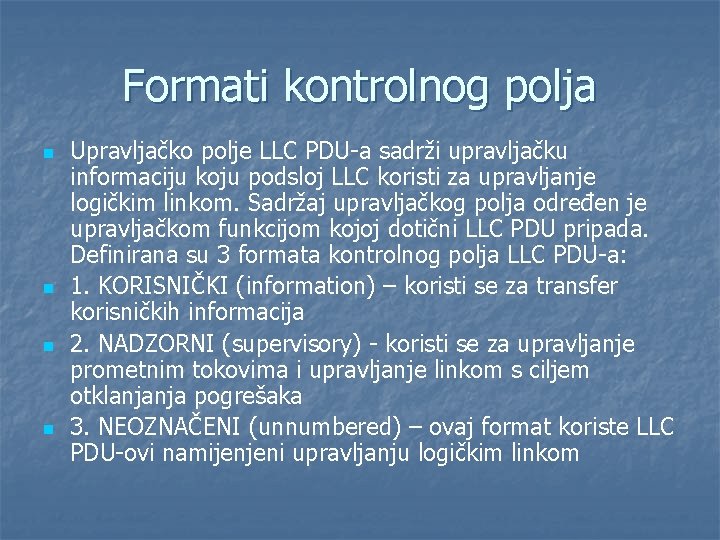

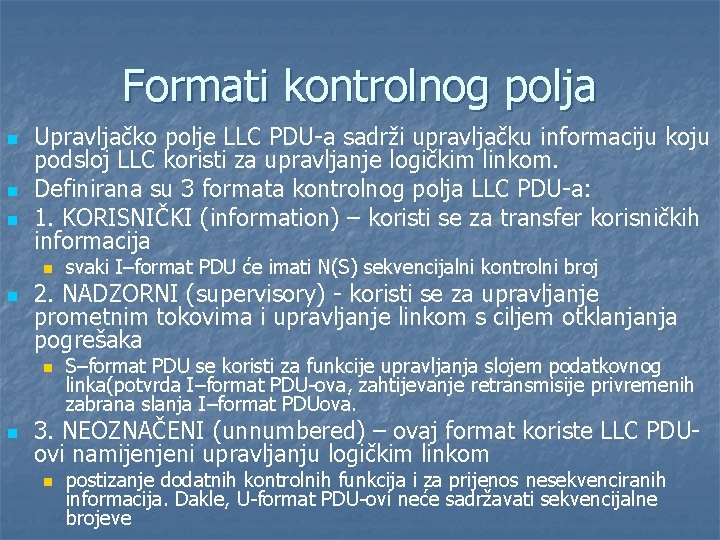

Formati kontrolnog polja n n Upravljačko polje LLC PDU-a sadrži upravljačku informaciju koju podsloj LLC koristi za upravljanje logičkim linkom. Sadržaj upravljačkog polja određen je upravljačkom funkcijom kojoj dotični LLC PDU pripada. Definirana su 3 formata kontrolnog polja LLC PDU-a: 1. KORISNIČKI (information) – koristi se za transfer korisničkih informacija 2. NADZORNI (supervisory) - koristi se za upravljanje prometnim tokovima i upravljanje linkom s ciljem otklanjanja pogrešaka 3. NEOZNAČENI (unnumbered) – ovaj format koriste LLC PDU-ovi namijenjeni upravljanju logičkim linkom

Formati kontrolnog polja n n n Upravljačko polje LLC PDU-a sadrži upravljačku informaciju koju podsloj LLC koristi za upravljanje logičkim linkom. Definirana su 3 formata kontrolnog polja LLC PDU-a: 1. KORISNIČKI (information) – koristi se za transfer korisničkih informacija n n 2. NADZORNI (supervisory) - koristi se za upravljanje prometnim tokovima i upravljanje linkom s ciljem otklanjanja pogrešaka n n svaki I–format PDU će imati N(S) sekvencijalni kontrolni broj S–format PDU se koristi za funkcije upravljanja slojem podatkovnog linka(potvrda I–format PDU-ova, zahtijevanje retransmisije privremenih zabrana slanja I–format PDUova. 3. NEOZNAČENI (unnumbered) – ovaj format koriste LLC PDUovi namijenjeni upravljanju logičkim linkom n postizanje dodatnih kontrolnih funkcija i za prijenos nesekvenciranih informacija. Dakle, U-format PDU-ovi neće sadržavati sekvencijalne brojeve

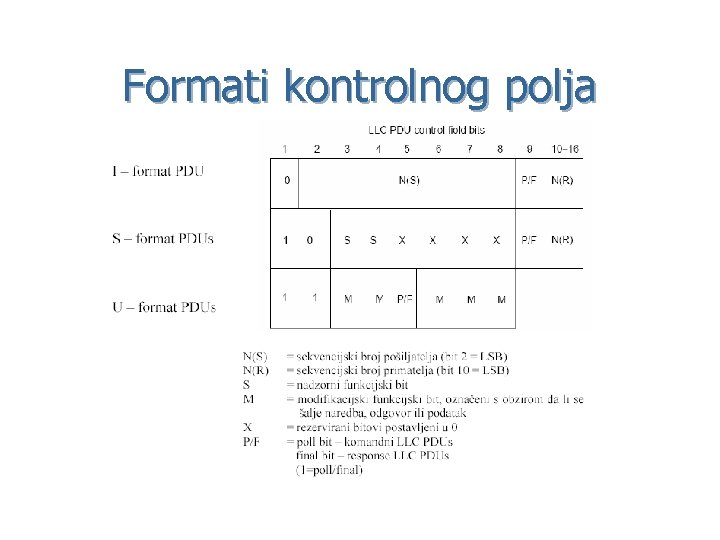

Formati kontrolnog polja

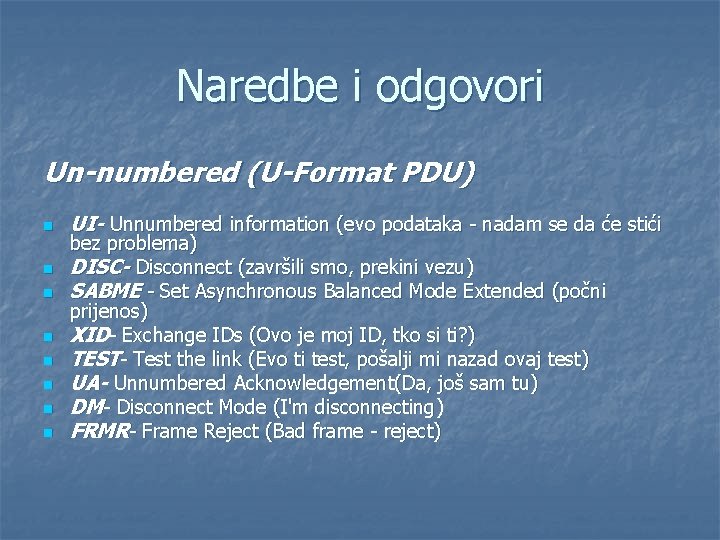

Naredbe i odgovori Un-numbered (U-Format PDU) n n n n UI- Unnumbered information (evo podataka - nadam se da će stići bez problema) DISC- Disconnect (završili smo, prekini vezu) SABME - Set Asynchronous Balanced Mode Extended (počni prijenos) XID- Exchange IDs (Ovo je moj ID, tko si ti? ) TEST- Test the link (Evo ti test, pošalji mi nazad ovaj test) UA- Unnumbered Acknowledgement(Da, još sam tu) DM- Disconnect Mode (I'm disconnecting) FRMR- Frame Reject (Bad frame - reject)

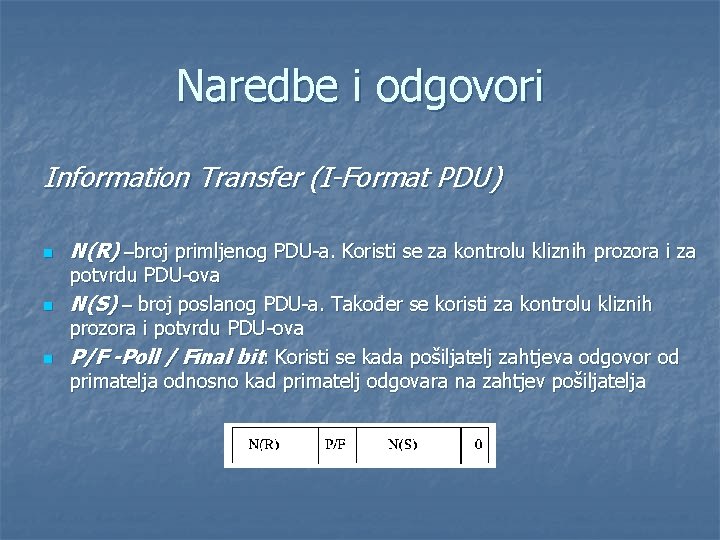

Naredbe i odgovori Information Transfer (I-Format PDU) n n n N(R) –broj primljenog PDU-a. Koristi se za kontrolu kliznih prozora i za potvrdu PDU-ova N(S) – broj poslanog PDU-a. Također se koristi za kontrolu kliznih prozora i potvrdu PDU-ova P/F -Poll / Final bit: Koristi se kada pošiljatelj zahtjeva odgovor od primatelja odnosno kad primatelj odgovara na zahtjev pošiljatelja

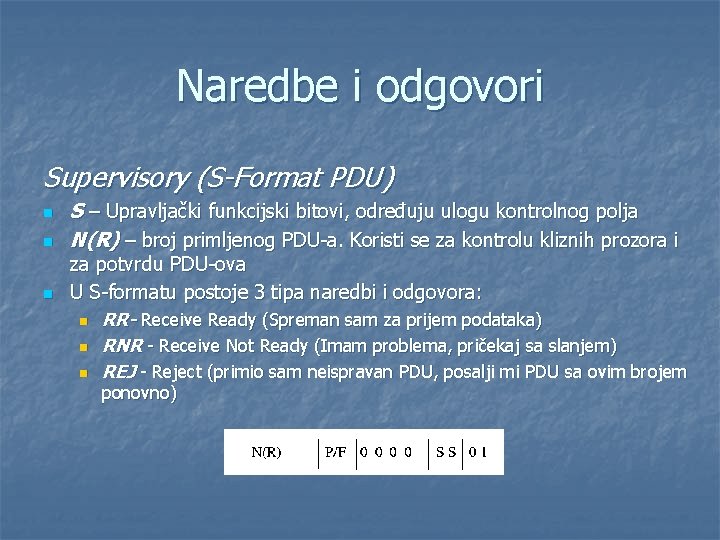

Naredbe i odgovori Supervisory (S-Format PDU) n n n S – Upravljački funkcijski bitovi, određuju ulogu kontrolnog polja N(R) – broj primljenog PDU-a. Koristi se za kontrolu kliznih prozora i za potvrdu PDU-ova U S-formatu postoje 3 tipa naredbi i odgovora: n RR- Receive Ready (Spreman sam za prijem podataka) n RNR - Receive Not Ready (Imam problema, pričekaj sa slanjem) n REJ - Reject (primio sam neispravan PDU, posalji mi PDU sa ovim brojem ponovno)
