IEEE 802. 11 Topologiat = verkkoarkkitehtuurit • Wireless LAN • Peer-to-Peer Wireless LANs •

IEEE 802. 11 Topologiat = verkkoarkkitehtuurit • Wireless LAN • Peer-to-Peer Wireless LANs • Multible cell LANs IEEE 802 standardiperhe: IEEE 802. 2 Logical Link Control (LLC) MAC IEEE 802. 3 Ethernet, Carrier sense IEEE 802. 4 Token Bus IEEE 802. 5 Token Ring IEEE 802. 11 Wireless PHY

Langattoman verkon protokollat

Langattoman verkon protokollat

MAC frame MAC-kehys LLC-kehys

MAC frame MAC-kehys LLC-kehys

IEEE 802. 11 MAC • Päätehtävät – Radiokanavan varaus – Liittyminen verkkoon – Käyttäjän

IEEE 802. 11 MAC • Päätehtävät – Radiokanavan varaus – Liittyminen verkkoon – Käyttäjän (station) tunnistus ja datan salaus

Radiokanavan varaus • Kilpavaraus (= distributed coordination function) • Tukiasema antaa vuorot (=point coordination

Radiokanavan varaus • Kilpavaraus (= distributed coordination function) • Tukiasema antaa vuorot (=point coordination function) • NAV = Network Allocation Vector

IEEE 802. 11 Physical (PHY) layer MAC layer PHY SAP PLCP sublayer FHSS/DSSS/OFDM/IR PLCP

IEEE 802. 11 Physical (PHY) layer MAC layer PHY SAP PLCP sublayer FHSS/DSSS/OFDM/IR PLCP PMD SAP PMD SAP PMD Sublayer FHSS DSSS OFDM IR

Fyysisen kerroksen tehtävät • Carrier sense • Transmit • Receive • Standardi määrittelee 3

Fyysisen kerroksen tehtävät • Carrier sense • Transmit • Receive • Standardi määrittelee 3 tilakoneetta, joista kukin hoitaa yhden yllämainituista tehtävistä.

FHSS PLCP kehys • • • MAC frame PSDU: n sisälle SYNC = vaihtelevia

FHSS PLCP kehys • • • MAC frame PSDU: n sisälle SYNC = vaihtelevia nolla ja ykkös bittejä Start Frame Delimiter => vastaanotin tunnistaa kehyksen ajoituksen PLW = PSDU: n eli datakentän pituus byteinä PSF = Kertoo vastaanottajalle modulaationopeuden datakentän osalta.

DSSS PLCP kehys • • SYNC samantyylinen kuin FHSS: ssä, mutta pidempi, miksi? Start

DSSS PLCP kehys • • SYNC samantyylinen kuin FHSS: ssä, mutta pidempi, miksi? Start frame delimiter = kehyksen ajoituksen tunnistukseen Signal = modulaatiotyyppi, miksi sille on varattu pitempi alue kuin FHSS: ssä? Service = varattu tulevaisuutta varten Length = Kehyksen kesto mikrosekunteina, miksi tämäkin on erilainen kuin FHSS? FCS PSDU 0 – a. MPDUMax. Length bittiä

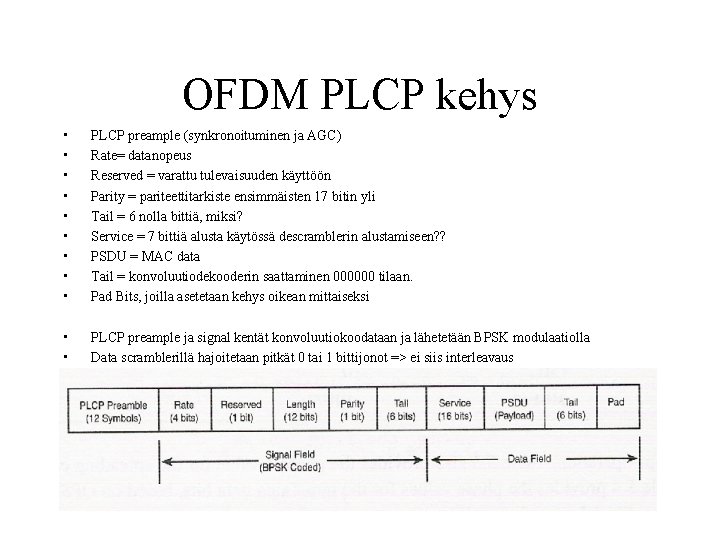

OFDM PLCP kehys • • • PLCP preample (synkronoituminen ja AGC) Rate= datanopeus Reserved

OFDM PLCP kehys • • • PLCP preample (synkronoituminen ja AGC) Rate= datanopeus Reserved = varattu tulevaisuuden käyttöön Parity = pariteettitarkiste ensimmäisten 17 bitin yli Tail = 6 nolla bittiä, miksi? Service = 7 bittiä alusta käytössä descramblerin alustamiseen? ? PSDU = MAC data Tail = konvoluutiodekooderin saattaminen 000000 tilaan. Pad Bits, joilla asetetaan kehys oikean mittaiseksi • • PLCP preample ja signal kentät konvoluutiokoodataan ja lähetetään BPSK modulaatiolla Data scramblerillä hajoitetaan pitkät 0 tai 1 bittijonot => ei siis interleavaus

Hyötysuhde ? • • • LLC: 24 bittiä MAC: 34*8 = 272 bittiä PHY:

Hyötysuhde ? • • • LLC: 24 bittiä MAC: 34*8 = 272 bittiä PHY: 58 bittiä Yhteensä 354 bittiä. Eli jos oletetaan, että LLC: ltä tulee täysi 2312 *8 bitin datalohko, joka lähetettäisiin fyysisellä kerroksella yhdessä PHY kehyksessä, niin hyötysuhde = 2312* 8 / (354 + 2312*8) = 0. 98 = 98% Oikeasti hyötysuhde ei ole näin hyvä, miksi?
